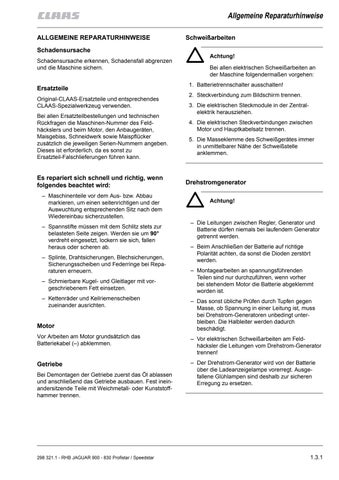

Allgemeine Reparaturhinweise
Allgemeine Reparaturhinweise ALLGEMEINE REPARATURHINWEISE
Schweißarbeiten
Schadensursache Schadensursache erkennen, Schadensfall abgrenzen und die Maschine sichern.
Ersatzteile Original-CLAAS-Ersatzteile und entsprechendes CLAAS-Spezialwerkzeug verwenden. Bei allen Ersatzteilbestellungen und technischen Rückfragen die Maschinen-Nummer des Feldhäckslers und beim Motor, den Anbaugeräten, Maisgebiss, Schneidwerk sowie Maispflücker zusätzlich die jeweiligen Serien-Nummern angeben. Dieses ist erforderlich, da es sonst zu Ersatzteil-Falschlieferungen führen kann.
Es repariert sich schnell und richtig, wenn folgendes beachtet wird: – Maschinenteile vor dem Aus- bzw. Abbau markieren, um einen seitenrichtigen und der Auswuchtung entsprechenden Sitz nach dem Wiedereinbau sicherzustellen. – Spannstifte müssen mit dem Schlitz stets zur belasteten Seite zeigen. Werden sie um 90° verdreht eingesetzt, lockern sie sich, fallen heraus oder scheren ab. – Splinte, Drahtsicherungen, Blechsicherungen, Sicherungsscheiben und Federringe bei Reparaturen erneuern. – Schmierbare Kugel- und Gleitlager mit vorgeschriebenem Fett einsetzen. – Kettenräder und Keilriemenscheiben zueinander ausrichten.
Motor
Achtung! Bei allen elektrischen Schweißarbeiten an der Maschine folgendermaßen vorgehen: 1. Batterietrennschalter ausschalten! 2. Steckverbindung zum Bildschirm trennen. 3. Die elektrischen Steckmodule in der Zentralelektrik herausziehen. 4. Die elektrischen Steckverbindungen zwischen Motor und Hauptkabelsatz trennen. 5. Die Masseklemme des Schweißgerätes immer in unmittelbarer Nähe der Schweißstelle anklemmen.
Drehstromgenerator Achtung!
– Die Leitungen zwischen Regler, Generator und Batterie dürfen niemals bei laufendem Generator getrennt werden. – Beim Anschließen der Batterie auf richtige Polarität achten, da sonst die Dioden zerstört werden. – Montagearbeiten an spannungsführenden Teilen sind nur durchzuführen, wenn vorher bei stehendem Motor die Batterie abgeklemmt worden ist. – Das sonst übliche Prüfen durch Tupfen gegen Masse, ob Spannung in einer Leitung ist, muss bei Drehstrom-Generatoren unbedingt unterbleiben. Die Halbleiter werden dadurch beschädigt.
Vor Arbeiten am Motor grundsätzlich das Batteriekabel (–) abklemmen.
– Vor elektrischen Schweißarbeiten am Feldhäcksler die Leitungen vom Drehstrom-Generator trennen!
Getriebe
– Der Drehstrom-Generator wird von der Batterie über die Ladeanzeigelampe vorerregt. Ausgefallene Glühlampen sind deshalb zur sicheren Erregung zu ersetzen.
Bei Demontagen der Getriebe zuerst das Öl ablassen und anschließend das Getriebe ausbauen. Fest ineinandersitzende Teile mit Weichmetall- oder Kunststoffhammer trennen.
298 321.1 - RHB JAGUAR 900 - 830 Profistar / Speedstar
1.3.1
