Getriebewelle (D) zerlegt ............................................... 8.8

C

D E

F

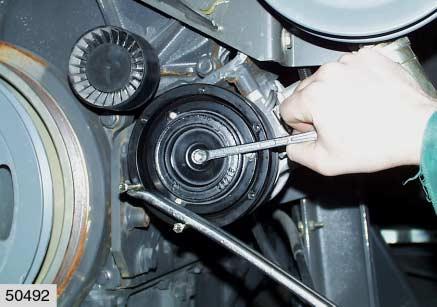

Sechskantschraube(C) stirnseitig herausschrauben. Hierfür zwei Zylinderschrauben(D) ISO4762M5x50-8.8 ET-Nr.0242208.0 in die Keilriemenscheibe (E) einschrauben und diese mit einem Montierhebel gegenhalten. (Abb.43)

Die Druckplatte(F) mit einer Sechskantschraube ISO4017M8x70-8.8 ET-Nr.0238092.0 von der Kompressorwelle abdrücken. Gebläseschalter sowie Klimaanlage ausschalten. Zündung ausschalten. (Abb.44)

Sicherungsring(G) abnehmen und Keilriemenscheibe (E) von der Kompressorachse(O) abnehmen, ggf. mit einem geeigneten Abzieher abziehen. (Abb.45,46)

43

E G

O 44

45

46
