Auswurfkrümmererhöhung

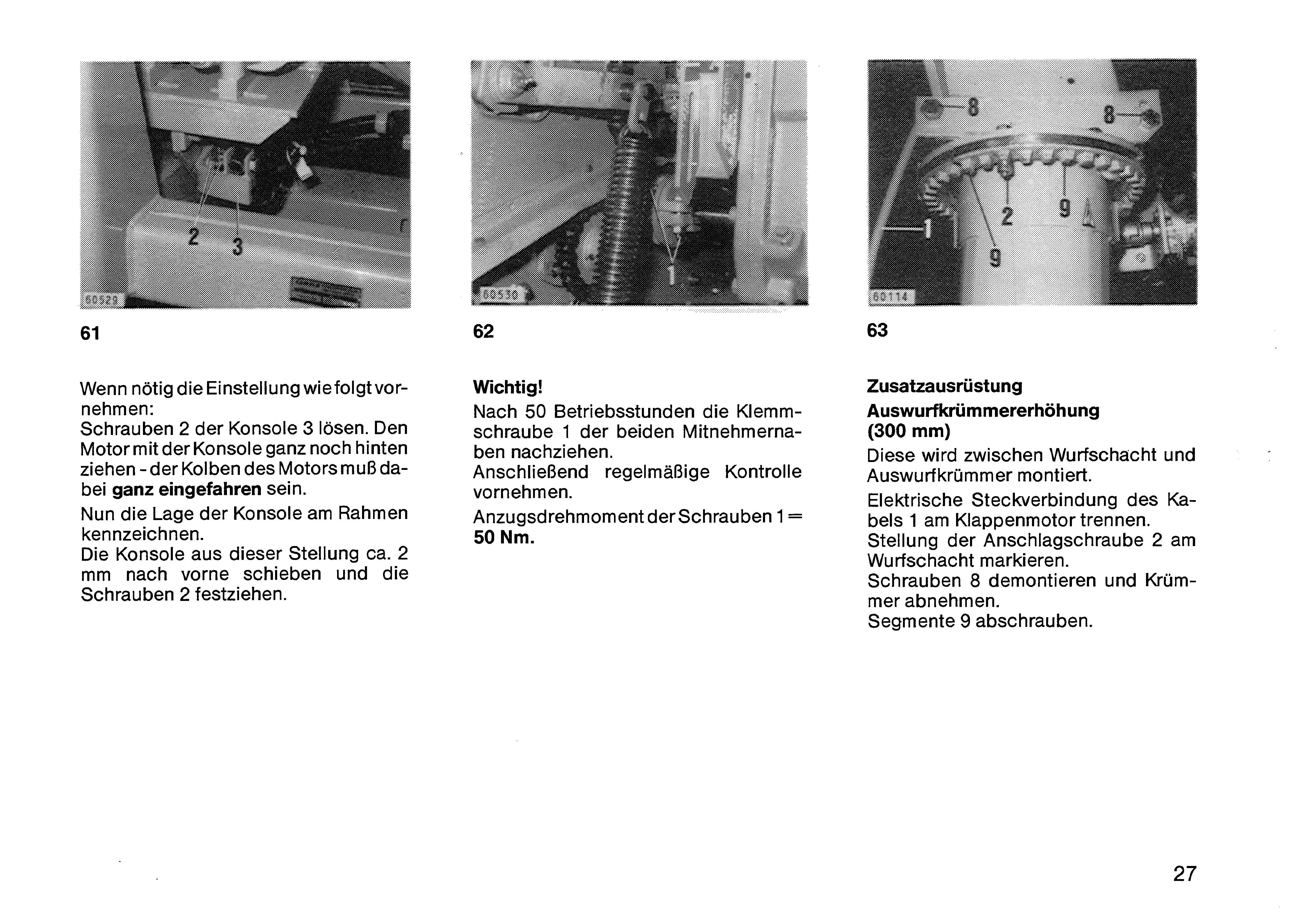

Wenn nötig dieEinstellungwiefolgtvornehmen: Schrauben 2 der Konsole 3 lösen. Den MotormitderKonsole ganz noch hinten ziehen - derKolben des Motorsmußdabei ganz eingefahren sein. Nun die Lage der Konsole am Rahmen kennzeichnen. Die Konsole aus dieser Stellung ca. 2 mm nach vorne schieben und die Schrauben 2 festziehen.

62

Wichtig!

Nach 50 Betriebsstunden die Klemmschraube 1 der beiden Mitnehmernaben nachziehen. Anschließend regelmäßige Kontrolle vornehmen. AnzugsdrehmomentderSchrauben 1= 50 Nm.

63

Zusatzausrüstung Auswurfkrümmererhöhung (300 mm)

Diese wird zwischen Wurfschacht und Auswurfkrümmer montiert. Elektrische Steckverbindung des Kabels 1 am Klappenmotor trennen. Stellung der Anschlagschraube 2 am Wurfschacht markieren. Schrauben 8 demontieren und Krümmer abnehmen. Segmente 9 abschrauben.
