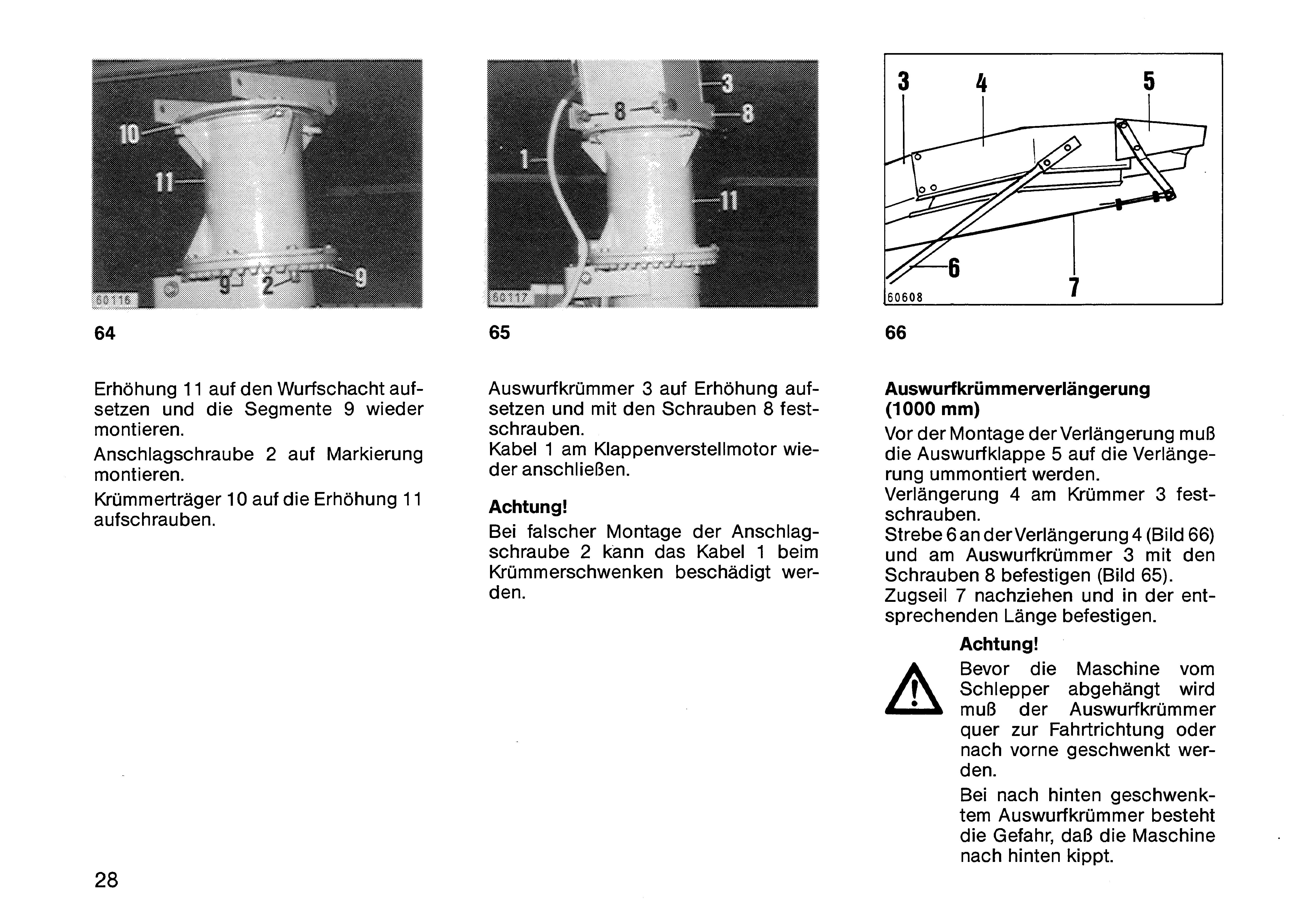

Auswurfkrümmerverlängerung

64

Erhöhung 11 auf den Wurfschacht aufsetzen und die Segmente 9 wieder montieren. Anschlagschraube 2 auf Markierung montieren. Krümmerträger 10 auf die Erhöhung 11 aufschrauben. 65

Auswurfkrümmer 3 auf Erhöhung aufsetzen und mit den Schrauben 8 festschrauben. Kabel 1 am Klappenverstellmotor wieder anschließen.

Achtung! Bei falscher Montage der Anschlagschraube 2 kann das Kabel 1 beim Krümmerschwenken beschädigt werden. 66

Auswurfkrümmerverlängerung (1000 mm) Vor der Montage derVerlängerung muß die Auswurfklappe 5 auf die Verlängerung ummontiert werden. Verlängerung 4 am Krümmer 3 festschrauben. Strebe 6an derVerlängerung 4 (Bild 66) und am Auswurfkrümmer 3 mit den Schrauben 8 befestigen (Bild 65). Zugseil 7 nachziehen und in der entsprechenden Länge befestigen. Achtung! & ! Bevor die Schlepper muß der Maschine vom abgehängt wird Auswurfkrümmer quer zur Fahrtrichtung oder nach vorne geschwenkt werden. Bei nach hinten geschwenktem Auswurfkrümmer besteht die Gefahr, daß die Maschine nach hinten kippt.
