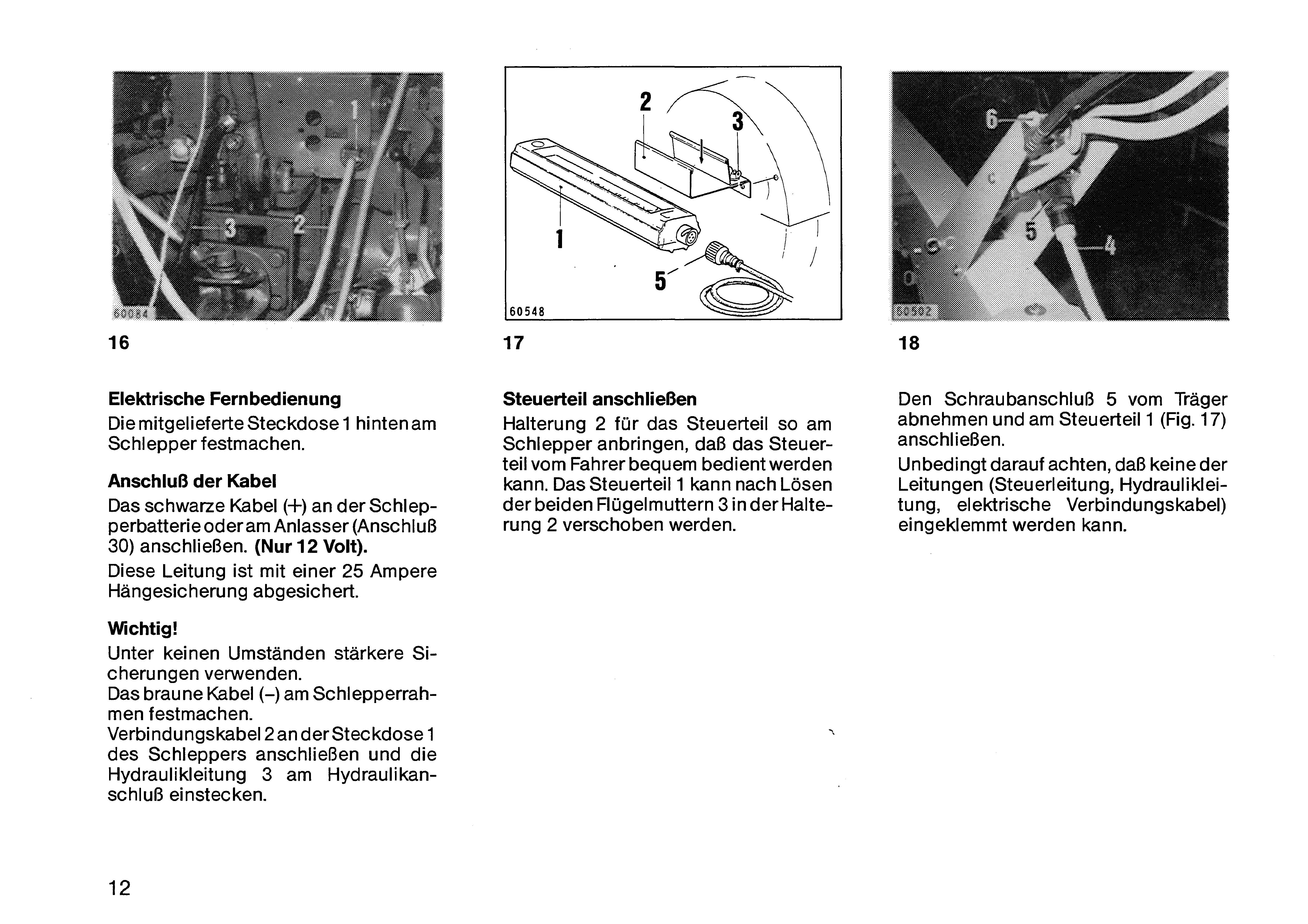

Elektrische Fernbedienung

16

Elektrische Fernbedienung

DiemitgelieferteSteckdose1hintenam Schlepper festmachen.

Anschluß der Kabel

Das schwarze Kabel (+) an derSchlepperbatterieoderam Anlasser(Anschluß 30) anschließen. (Nur 12 Volt). Diese Leitung ist mit einer 25 Ampere Hängesicherung abgesichert.

Wichtig!

Unter keinen Umständen stärkere Sicherungen verwenden. Das braune Kabel (-) am Schlepperrahmen festmachen. Verbindungskabel2an derSteckdose 1 des Schleppers anschließen und die Hydraulikleitung 3 am Hydraulikanschluß einstecken.

17

Steuerteil anschließen

Halterung 2 für das Steuerteil so am Schlepper anbringen, daß das Steuerteil vom Fahrerbequem bedientwerden kann. Das Steuerteil1 kann nach Lösen derbeiden Flügelmuttern 3 in derHalterung 2 verschoben werden.

18

Den Schraubanschluß 5 vom Träger abnehmen und am Steuerteil1 (Fig. 17) anschließen. Unbedingt darauf achten, daß keine der Leitungen (Steuerleitung, Hydraulikleitung, elektrische Verbindungskabel) eingeklemmt werden kann.
