CONTROLES UTILIZADOS DURANTE A PERFURAÇÃO

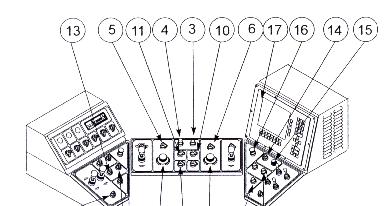

1. Reostato de giro/pulldown 2. Reostato de velocidade de giro 3. Botão de toque “ON” do controle de perfuração/locomoção 4. Botão de toque “OFF” do controle de perfuração/locomoção 5. Comutador seletor de velocidade de giro/pulldown 6. Comutador seletor de velocidade de giro 7. Comutador do freio de elevação 8. Comutador seletor de modo operacional 9. Buzina sinalizadora 10. Comutador da cortina contra pó 11. Comutador da escotilha de visualização da broca 12. Botão de toque “STOP” do compressor 13. Comutador vent/perfuração compressor 14. Comutador de injeção de água “ON/OFF” 15. Controle de vazão de injeção de água 16. Botão de toque “PARADA” de emergência 17. Monitor do painel de visualização 18. Botão de toque de rearme do indicador de profundidade CONTROLES UTILIZADOS DURANTE A PERFURAÇÃO

O procedimento atual envolve três seções principais:

1. Iniciando o furo (preparação do colar)

2. Perfurando o furo

3. Limpando ou escareando o furo

Diversos tipos de formações são encontradas nas áreas de mineração. Formações a serem perfuradas podem variar de argila úmida até taconita sólida. Cada formação, e as partes do furo dentro da formação, requerem técnicas de perfuração específicas para aquela formação. Um furo perfurado através de cal de pedra fragmentada não é furado da mesma maneira que um furo em taconita consolidada. Por este motivo, é importante que você não apenas se familiarize com os procedimentos básicos de perfuração e com a máquina específica a ser operada, como também deve se familiarizar com a formação rochosa sendo perfurada.

Para as finalidades desta seção do Manual do Operador, assume-se que o furo será perfurado em material rochoso consolidado. Esta é provavelmente a formação mais simples de perfurar. Circunstâncias especiais serão consideradas na seção PERFURAÇÃO EM FORMAÇÕES DIFÍCEIS deste manual. Assume-se também que o operador esteja familiarizado com a localização e operação de todos os controles da máquina e que esta esteja em boas condições.

Durante a perfuração atual o terminal de display do operador deve estar ligado e o display apresentado na tela do monitor. Todos os parâmetros notados nos parágrafos seguintes irão aparecer na tela de display do operador.

NOTA:os gráficos de barras apresentados na tela de display do terminal do operador mostram a condição de cada uma das funções. Se a função opera além de sua faixa normal de operação, especialmente para corrente de giro e força de elevação/pulldown, a cor do gráfico de barras mudará de verde para amarelo e vermelho, quando o gráfico atingir uma faixa em particular. Para detalhes ver Manual do Display do Operador.
