Precauciones de empleo

26801 6-29970 SP IMPORTANTE: No empuje o desplace tierra por medio de la cuchara durante la traslación.

Posicione el brazo un poco adelante de la vertical, con cuchara atrasada (figura).

Active la función de retraso cuchara y levante el equipo un poco. A penas el brazo supera la vertical, baje el equipo lo suficiente para permitir a la cuchara continuar la nivelación.

Operaciones de nivelación se pueden efectuar con más precisión activando en el mismo tiempo: levantamiento, brazo penetrador y cuchara.

Oscilación

No usar la capacidad de oscilación de la torreta (rotación brazo) para desplazar masas grandes, para demoler muros, etc.: se podría dañar el equipo y el dispositivo de rotación.

Evitar los empleos no previstos

Las prestaciones que se pueden obtener con la máquina están definidas en los datos de la Fábrica: no salirse nunca de los empleos permitidos.

Uso inadecuado de la traslación

No trasladar nunca la máquina con la cuchara clavada en el terreno.

F5947

F6042

PRECAUCIONES DE EMPLEO

ATENCION

Inspeccionar con atención el lugar de trabajo antes de comenzar la excavación. En el caso de que exista peligro de caída de materiales, se deben instalar sobre la cabina las protecciones de seguridad adecuadas contra la caída accidental de objetos. Si el terreno en que se va a trabajar no es compacto o consistente, hay que reforzar (apuntalar) adecuadamente la zona de trabajo para trabajar en condiciones de seguridad.

• Llevar ropas idóneas y el equipo de seguridad adecuado para el trabajo (casco, etc.). • Liberar la zona de trabajo y de movimiento de la máquina de personas y posibles obstáculos. • Mientras se trabaja con la máquina prestar atención a la zona circundante del tajo. • Cuando se trabaja en un espacio restringido, congestionado o rodeado de obstáculos, prestar atención para no golpear (durante la rotación) con la torreta o el contrapeso contra dichos obstáculos.

F6043

F6044

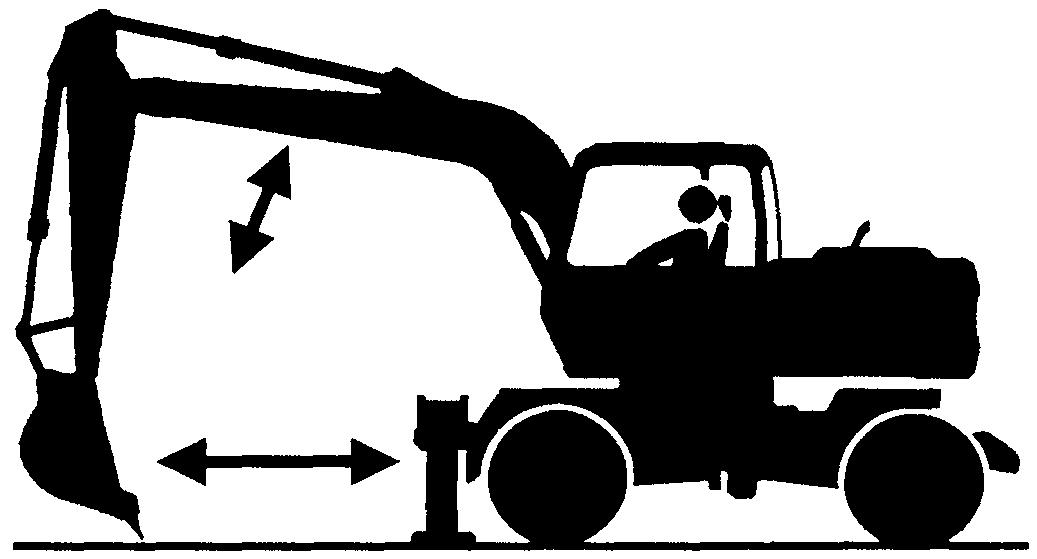

Al tener que excavar en profundidad en condiciones de desalineación frontal, el brazo segundo elemento o bien el tercer elemento pueden entrar en contacto con los bordes de la zanja (hacer referencia a la figura a la derecha). Se ruega observar atentamente las instrucciones dadas a continuación:

• Si la parte frontal está desalineada, es más fácil que el brazo segundo elemento o la biela peguen contra los bordes de la zanja.

Cuando el brazo segundo elemento está retraído, la parte frontal no funciona correctamente. Procurar evitar un posible contacto accidental.

• Utilizar a menudo el sistema de desalineación frontal, ya que permite la correcta lubricación de los bulones.

• Antes de arrancar la máquina, tras el calentamiento, controlar el movimiento regular del sistema de desalineación.

• No utilizar el martillo hidráulico o las pinzas con la desalineación frontal, ya que el brazo segundo y tercer elemento y otros componentes podrían dañarse.

No intentar compactar una pendiente con una cuchara para acabados (zanjadora o trapezoidal) con el fin de no dañar la parte frontal.

• Durante la excavación con sistema de desalineación frontal y cilindro brazo de penetración extendido, la cuchara puede pegar contra los neumáticos. Prestar mucha atención cuando se trabaja cerca del carro.

F6141
