SOSTITUZIONE DELLA BOCCOLA DELL’ATTREZZO DI UN MARTELLO DEMOLITORE
Template Date: 1994_04_29Template Name: OM_1_col
Advertisement
TRIM THIS EDGE
Rimozione
Attrezzi necessari
OPERAZIONE 4
-Un martello -Un punteruolo di ottone o bronzo -Un cacciavite a testa piana
OPERAZIONE 1

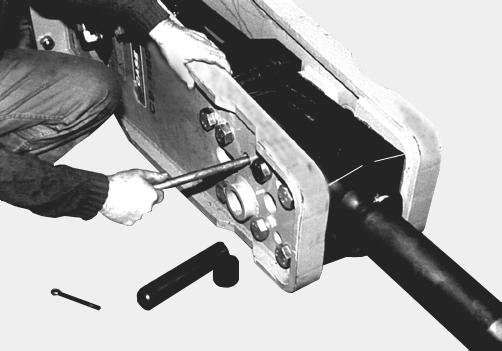

CP99C005 CP99C007 Far uscire le spine di montaggio con un punteruolo di bronzo o di ottone.
OPERAZIONE 5

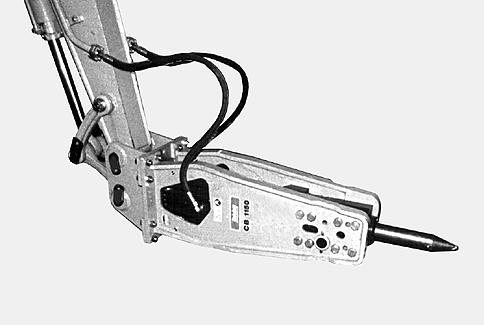

Porre il martello demolitore su una superficie solida e piana.
OPERAZIONE 2
Spegnere il motore ed estrarre la chiavetta.
OPERAZIONE 3

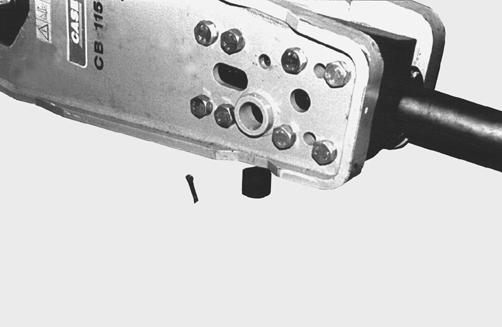

CP99C006 Spingere la piastrina di gomma verso l’alto (se montata). Rimuovere i perni e i tappi di ritenuta da entrambi i lati del martello demolitore.

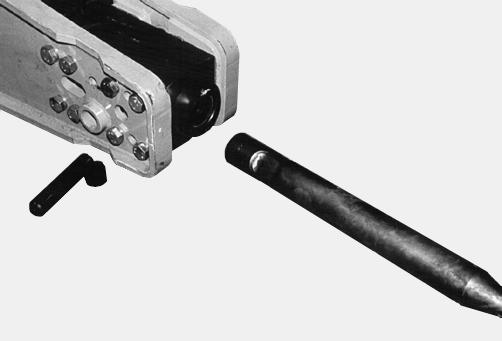

CP99C008 Rimuovere l’attrezzo. Utilizzare un dispositivo di sollevamento, se necessario. NOTA: Se il martello demolitore si trova ancora sulla macchina, pi facile inserire l’attrezzo al suolo e sollevare il martello demolitore fuori dall’attrezzo. Assicurarsi che l’attrezzo sia stabile e non possa cedere.
180
TRIM THIS EDGE LEFT PAGE
Installazione
OPERAZIONE 4
Attrezzi necessari
-Un martello -Un punteruolo di ottone o bronzo -Un cacciavite a testa piana
OPERAZIONE 1
Installare le spine di montaggio e assicurarsi che l’attrezzo sia stabile.
OPERAZIONE 5
CP99C011

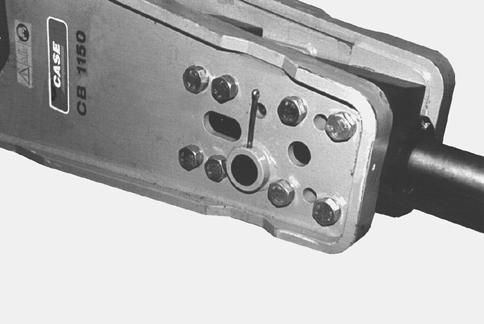

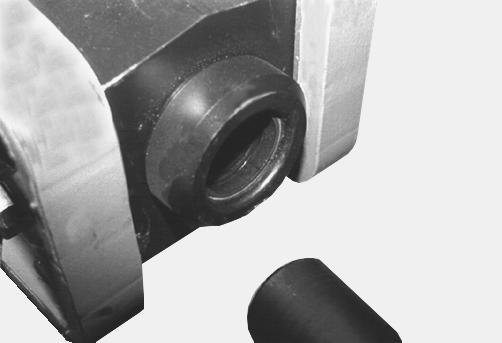

CP99C009 Controllare che la boccola dell’attrezzzo e la tenuta dell’olio non presentino segni di usura e sostituirle, se necessario. Fare riferimento a "Sostituzione della boccola dell’attrezzo di un martello demolitore". Installare i tappi e i perni di ritenuta. Riporre la piastrina di gomma (se montata) sul fondo.
OPERAZIONE 2
Pulire e spargere di grasso l’attrezzo e le spine di montaggio.
OPERAZIONE 3

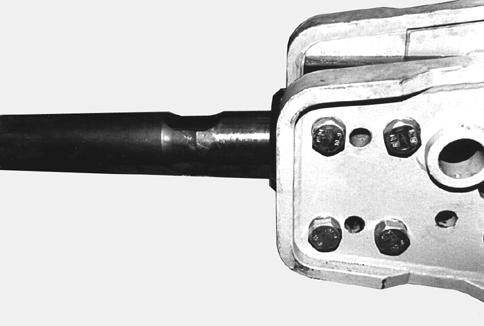

CP99C010 Inserire l’attrezzo allineandone le scanalature con i fori delle spine di montaggio.
181
