CIRCUITO DI ALIMENTAZIONE DEL COMBUSTIBILE
Template Date: 1994_04_29Template Name: OM_1_col
Advertisement
TRIM THIS EDGE
Livello
Il controllo del livello della soluzione refrigerante deve essere eseguito a motore freddo.
!
ATTENZIONE: Non rimuovere il tappo del radiatore a motore caldo. Il circuito ancora sotto pressione e ci si potrebbe ustionare.
OPERAZIONE 2
1
2

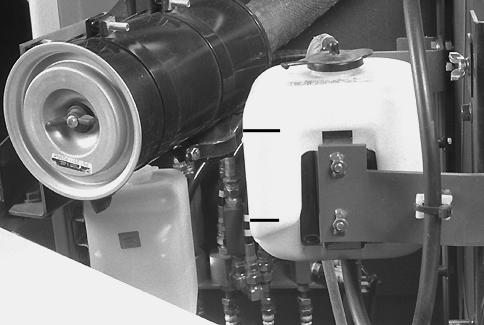

CK98M019 Prima di utilizzare la macchina, a motore freddo, verificare che il livello del serbatoio del refrigerante si trovi fra i contrassegni FULL (massimo) (1) e LOW (minimo) (2). In caso contrario, fare riferimento a "Riempimento".
Scarico

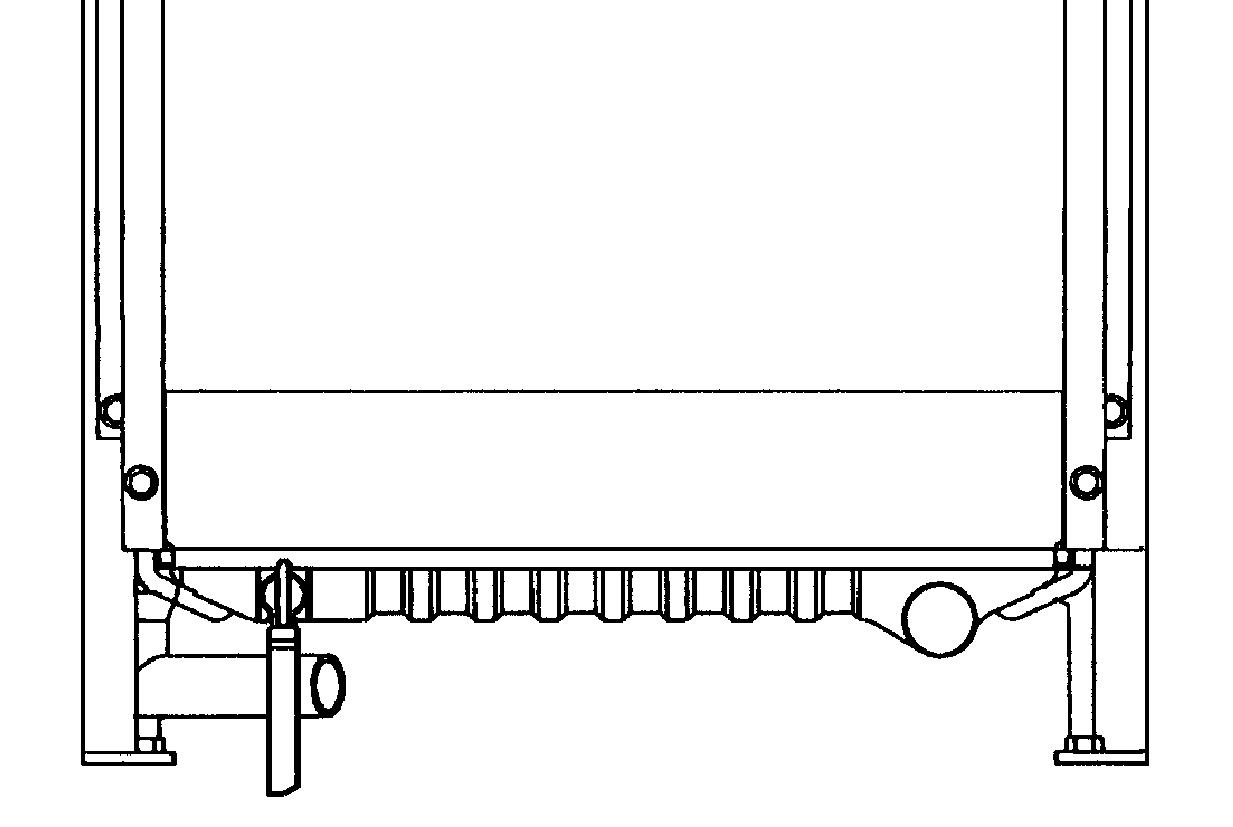

CS98M616 Aprire la valvola di scarico del radiatore. NOTA: Tenere a portata di mano un recipiente di adeguata capacità.
OPERAZIONE 3
OPERAZIONE 1

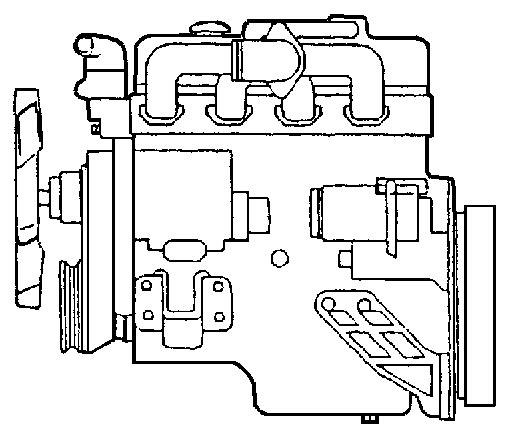

CK98M021 CS98M580 Rimuovere il tappo di scarico situato sul blocco motore.

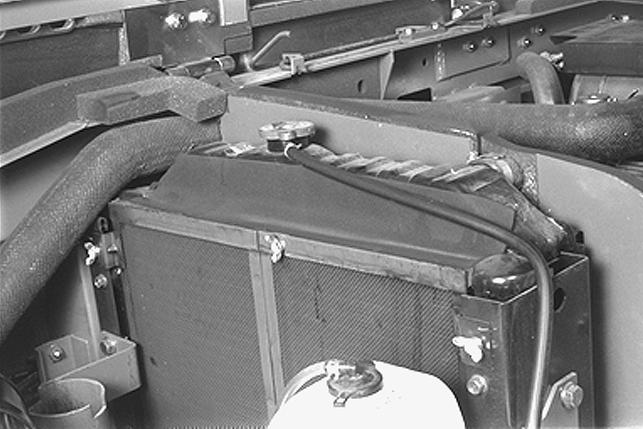

Rimuovere il tappo del radiatore.
142
TRIM THIS EDGE LEFT PAGE
OPERAZIONE 4 OPERAZIONE 2
Flussare il radiatore e il serbatoio di espansione con acqua pulita.
OPERAZIONE 5
Chiudere la valvola di scarico quando il radiatore è completamente vuoto. Installare il tappo di scarico sul blocco motore. Riempirlo nuovamente.
Riempimento
OPERAZIONE 1
CK98M019 Riempire il serbatoio di espansione fino al contrassegno FULL (massimo), quindi rimettere a posto il tappo. IMPORTANTE: Usare una soluzione refrigerante adatta.
OPERAZIONE 3
CK98M021 Riempire con soluzione refrigerante attraverso il radiatore finché non fuoriesce, quindi rimettere a posto il tappo del radiatore. Far girare il motore al minimo per circa cinque minuti. Se il livello nel serbatoio di espansione diminuisce, aggiungere soluzione refrigerante. IMPORTANTE: Non superare il livello del contrassegno "FULL" (massimo) sul serbatoio di espansione.
TRIM THIS EDGE
143
