LUBRIFICAZIONE DEL MARTELLO DEMOLITORE (opzionale) Intervalli di lubrificazione Lubrificazione corretta

1. Lo stelo dell’attrezzo deve essere ben lubrificato prima dell’installazione.

2. Premere il lubrificatore 5-10 volte, a intervalli regolari, per lubrificare la boccola dell’attrezzo e l’attrezzo stesso.

3. Adattare gli intervalli e la quantit di grasso al tasso di usura dell’attrezzo e alle condizioni di lavoro. Ci pu variare da un intervallo di due ore a una volta al giorno, a seconda del tipo di materiale da demolire (roccia/ calcestruzzo). Una lubrificazione insufficiente o inesatta pu causare: • Usura anormale della boccola dell’attrezzo e dell’attrezzo stesso

• Rottura dell’attrezzo Durante la lubrificazione, mantenere il martello demolitore in posizione verticale e appoggiato sull’attrezzo di modo che il grasso vada verso il basso tra l’attrezzo e la boccola.

Non riempire di grasso lo spazio tra il pistone e l’attrezzo. Si pu causare un guasto alla tenuta del pistone inferiore e eventuali perdite di olio dal martello demolitore.

Punti di ingrassaggio

Utilizzare il grasso: -EP NLGI grado 2 (per climi temperati e caldi) da -20°C a +60°C -EP NLGI grado 0 (per climi freddi) da -40°C a +20°C

Ogni 2 ore

CP99C004

Stelo dell’attrezzo.............................(1) Boccola dell’attrezzo.........................(1) NOTA: Le cifre riportate fra parentesi indicano il numero dei punti di ingrassaggio.

134

TRIM THIS EDGE LEFT PAGE

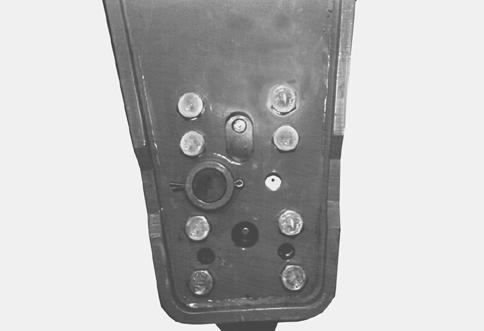

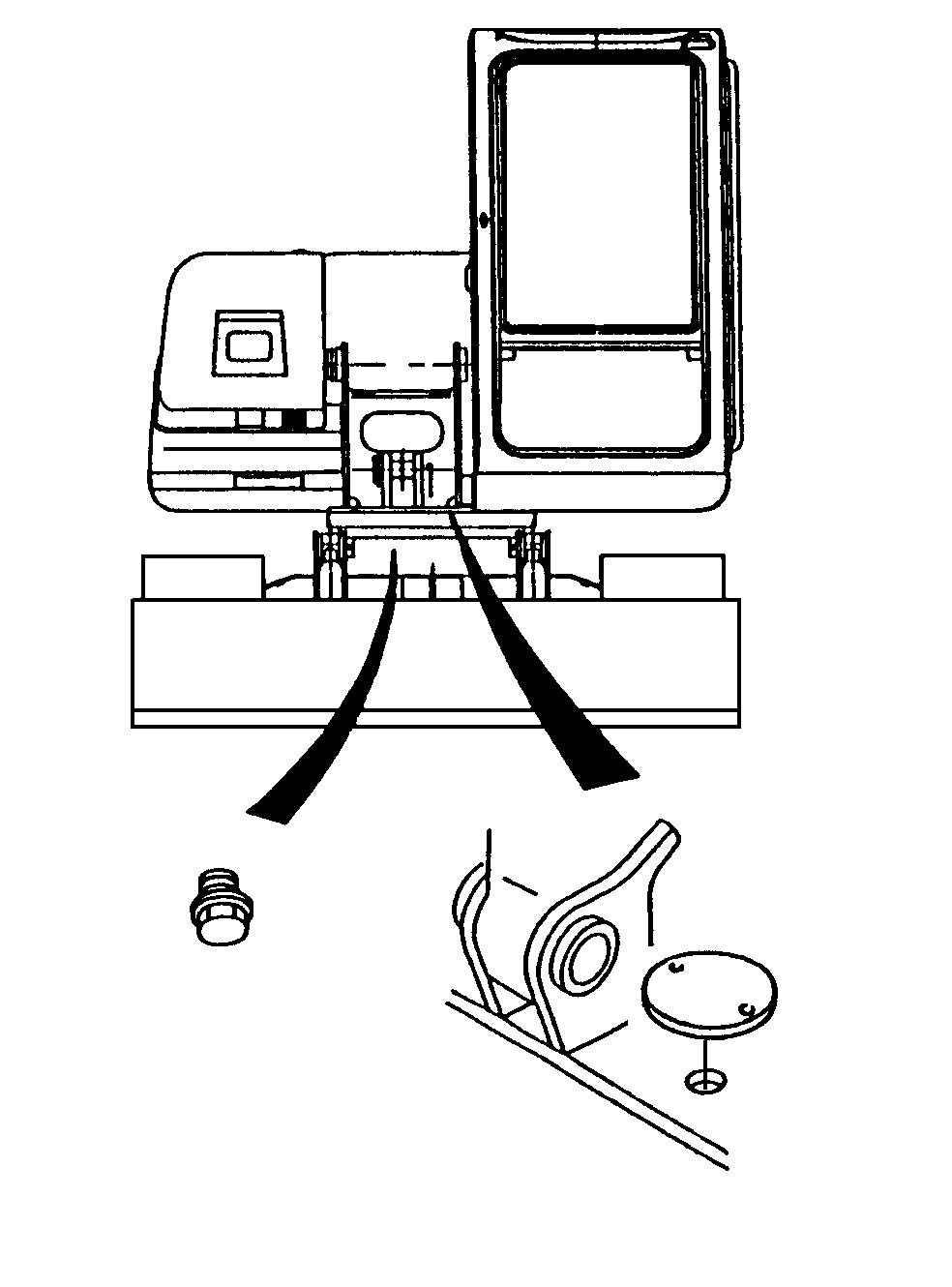

LUBRIFICAZIONE DELLA DENTATURA DELLA PIATTAFORMA SEMOVENTE

1. Rimuovere il coperchio di controllo (1) e verificare che la superficie del riduttore non sia danneggiata, ogni 500 ore.

2. Se la superficie del riduttore non è ben lubrificata, aggiungere grasso. 3. Se il grasso presenta una patina biancastra dovuta al contenuto di umidità, ecc., sostituirlo. 4. Se si riscontra presenza d’acqua, rimuovere il tappo di scarico del grasso (2) ed eliminarla completamente.

-Rimuovere il coperchio protettivo dalla parte centrale inferiore. -Rimuovere il tappo di scarico del grasso (2) da sotto la macchina. -Eliminare l’acqua o il grasso patinoso. -Installare il tappo di scarico del grasso (2). -Inserire grasso nuovo attraverso il foro (3) e installare il coperchio di controllo (1).

2

3 1

CS98M608

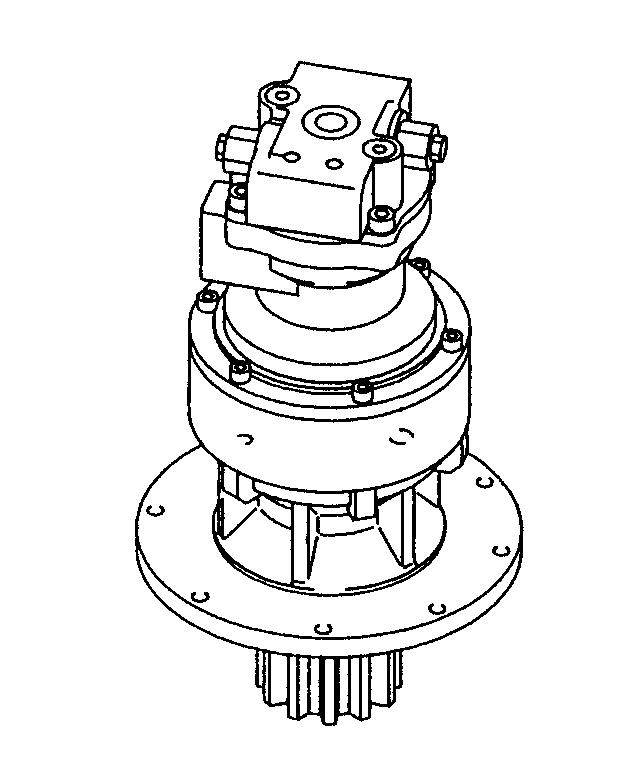

LUBRIFICAZIONE DEL RIDUTTORE DI ROTAZIONE

2 1

Rimuovere il tappo di spurgo dell’aria (1) e inserire del grasso attraverso il foro di ingrassaggio (2) ogni 2000 ore. Una certa quantità di grasso deve leggermente fuoriuscire dal tappo di spurgo dell’aria (1). IMPORTANTE: Durante la lubrificazione, rimuovere sempre il tappo di spurgo dell’aria (1), onde evitare di danneggiare la tenuta interna.

CS98M615

135
