SOSTITUZIONE DELL’ATTREZZO DI UN MARTELLO DEMOLITORE

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

SOSTITUZIONE DEL CUCCHIAIO ROVESCIO Rimozione Installazione

OPERAZIONE 1 OPERAZIONE 1

Appoggiare il cucchiaio su una superficie piana e orizzontale. Azionare i comandi dell’attrezzatura la spina d’attacco del braccio secondario/cucchiaio non sia bloccata dal peso del braccio secondario.

OPERAZIONE 2

Spegnere il motore ed estrarre la chiavetta. Installare le guarnizioni della tiranteria sugli spallamenti delle boccole del cucchiaio. Sostituirle se necessario.

OPERAZIONE 2

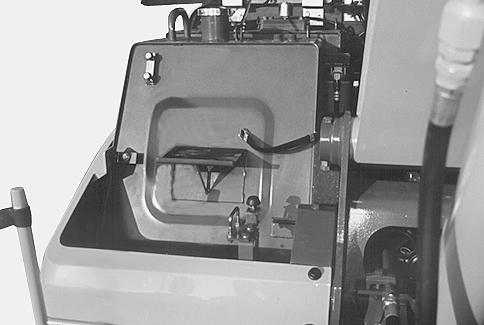

Avviare il motore. Spostare il braccio secondario nel suo alloggiamento. Spegnere il motore ed estrarre la chiavetta.

OPERAZIONE 3

OPERAZIONE 3

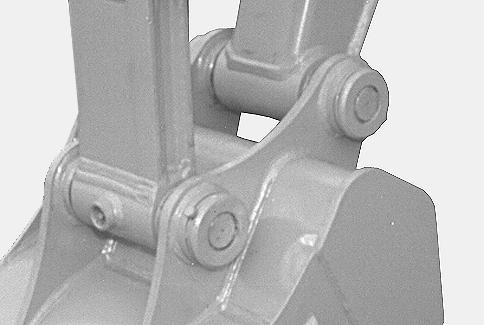

CP99B019 Rimuovere gli anelli e i perni di ritenuta e poi rimuovere i perni della tiranteria del cucchiaio.

CP99B019 Installare il perno di tiranteria del bilanciere/cucchiaio e i perni e gli anelli di ritenuta.

OPERAZIONE 4

OPERAZIONE 4

Avviare il motore.

OPERAZIONE 5

Avviare il motore. Estendere l’asta del cilindro del cucchiaio in modo da riportarla nel proprio alloggiamento. Spegnere il motore ed estrarre la chiavetta.

Disinnestare l’attrezzatura dal cucchiaio e conservare le guarnizioni della tiranteria per il riutilizzo.

178

TRIM THIS EDGE LEFT PAGE

OPERAZIONE 5 OPERAZIONE 6

CP99B019 Spingere le guarnizioni nei rispettivi alloggiamenti.

OPERAZIONE 7

Lubrificare i punti di articolazione.

Installare il perno della bielletta di collegamento/della tiranteria del cucchiaio e anche i perni e gli anelli di ritenuta.

OPERAZIONI DI SALDATURA SULLA MACCHINA

Prima di effettuare saldature sul carrello cingolato o sulla cabina di manovra girevole, previa autorizzazione del produttore e in conformità con le sue indicazioni, scollegare le batterie, i fili dei terminali B+ e D+ dell’alternatore e collegare il cavo di massa della saldatrice al componente su cui viene eseguita la saldatura. Non collegare mai la saldatrice al carrello cingolato quando si esegue la saldatura sulla cabina girevole e viceversa. Non collegare mai la massa della saldatrice a un componente del circuito idraulico.

ATTENZIONE: Modifiche non autorizzate possono provocare gravi infortuni. Qualsiasi modifica apportata alla macchina deve essere precedentemente autorizzata del concessionario CASE.

TRIM THIS EDGE

179

TRIM THIS EDGE RIGHT PAGE
