7.1HYDRAULHAMMARE OCH DEMOLERINGSSTÅNG

7.1.1VAL AV HYDRAULISK HAMMARE OCH DEMOLERINGSTÅNG

Vid anslutning av en hydraulisk hammare på schaktmaskinen är det viktigt att välja en modell som uppfyller kraven för egenskaper som stabilitet, hydraultryck och oljemängd i hydraulsystemet. Kontakta en återförsäljare för val av mest lämplig hydraulhammare enligt maskinens krav.

7.1.2FÖRE ANVÄNDNING AV HYDRAULISK HAMMARE OCH DEMOLERINGSTÅNG

Kontakta din återförsäljare för rörledningar och montering av den hydrauliska hammaren och saxen byt ut det hydrauliska returfiltret i enlighet med den bifogade underhållsplanen. Läs bruksanvisningen till den hydrauliska hammaren och säkerhetsföreskrifterna i den här manualen noggrant för att förhindra skador på maskinen eller den hydrauliska hammaren under användningen. När den hydrauliska hammaren är i funktion, utsätts maskinen för en tyngre arbetslast än vid det normala grävarbetet och detta medför ett ökat slitage samt en ökad förorening av den hydrauliska oljan. Följ underhållsföreskrifterna och respektera tidsplanen som anges i den här manualen för att undvika skador på schaktmaskinens hydraulsystem.

7.1.3FÖREBYGGA FÖRORENING AV HYDRAULOLJAN

Applicera tätningspluggar på armens och den hydrauliska hammarens rörändar för att förhindra att främmande ämnen tränger in när hydraulhammaren inte används.

Kontrollera att fästklammorna inte är lösa och om det finns läckage på rören och slanganslutningarna innan du startar arbetet.

7.1.4ANVÄNDNING AV REDSKAP

S F Rsiktig

Innan maskinen används, läs noga säkerhets- och användarinstruktionerna i denna handbok och kontrollera att du förstår och observerar dem.

Dra upp säkerhetsspaken neråt (B) och ställ den i läget BLOCKERAD.

Placera spaken för reglering av hastigheten på HÖG TOMGÅNG.

Sänk långsamt ner redskapet tills det vilar mot ytan som ska slås.

Lyft låsanordningen (2) för att få tillgång till pedalen (1).

Frikoppla pedalen till saxen (2) genom att trycka pedallåset (1) neråt “A”.

Aktivera sedan pedalen (2) för öppning och stängning av saxen.

Släpp pedalen (2) för att avbryta tångens funktion.

S Varning

•OM MAN AKTIVERAR HAMMAREN ELLER SAXEN I MER ÄN 30 SEKUNDER KAN DET UPPSTÅ FÖR TIDIGT SLITAGE ELLER SKADOR PÅ MASKINUTRUSTNINGEN. OM MATERIALET INTE SLÅS SÖNDER, ÅTERPLACERA HAMMAREN ELLER GRIPDONET OCH UPPREPA ÅTGÄRDEN MED INTERVALLER PÅ 30SEKUNDER.

•LÄMNA ALDRIG HYTTEN NÄR MOTORN ÄR IGÅNG.

Pedaler F R Utrustning

Den utrustning som monterats styrs med en pedal (1) som sitter till vänster om förarsitsen.

S F Rsiktig

Säkerhetsföreskrifter vid användning av pedalen. Driftsättet varierar beroende på egenskaperna, läs därmed bruksanvisningen noggrant innan den sätts i drift.

Sätt aldrig foten på pedalen. Om du sätter foten på pedalen och trycker ner den av misstag kan maskinen röra sig plötsligt. Detta kan leda till allvarliga olyckor.

Hammare

Fot pedal nedtrycks delenDriftförhållanden

Pedal i neutralt lägeHammaren slutar att arbeta

Tryck på häldelen (B)Hammaren börjar fungera

Gripdon

Fot pedal nedtrycks delenDriftförhållanden

Tryck på tådelen (A)Saxen stängs

Tryck på häldelen (B)Saxen öppnas

S Varning

LÄMNA ALDRIG HYTTEN NÄR MOTORN ÄR IGÅNG.

Pedal L S Anordning

Med hjälp av låsanordningen (1) kan du låsa pedalen (A).

S F Rsiktig

Var noga med att ställa pedallåset i låst läge när den hydrauliska hammaren eller saxen inte används. Oavsiktlig kontakt med den frikopplade pedalen kan orsaka allvarliga olyckor och kroppsskador.

A.Position för friläge

B.Position för spärrat

7.1.5REGLERING AV VÄLJARVENTILEN

Kontrollera att väljarventilen (1) är placerad så att den ansluter redskapets retur till styrventilblocket.

OBS!:

•Felaktig reglering av väljarventilen kan reducera maskinens arbetseffektivitet och arbetshastighet samt även skada maskinen. Reglera väljarventilen korrekt.

•Var noga med att reglera väljarventilen en eller två gånger i månaden.

Inst Llningsprocedur

OBS!: stanna motorn och sänk verktyget till marken innan du reglerar väljarventilen för att inte äventyra maskinens stabilitet.

Använd en insexnyckel (2) för att lossa och avlägsna skruven (3).

Insexnyckel: 5 mm

Vrid brytarens ventil (1) med en nyckel (4) till det korrekta läget.

Nyckel: 24 mm

Dra åt skruven (3) när ventilen är i rätt läge.

Omkopplarventilens lägen:

B. Hammare

N. Demoleringsstång

7.1.6INSTÄLLNING AV STOPPVENTILEN

Stoppventilerna (1) på grävarmens övre del (2) används till att stoppa hydrauloljeflödet.

Lås (A): Flödet för den hydrauliska oljan stannar av.

Frilägg (B): Normalt hydrauloljeflöde.

Innan utrustningen avlägsnas, placeras stoppventilen i läget “STOPP”.

7.2SÄKERHETSINSTRUKTIONER

Iaktta följande säkerhetsåtgärder, samt även alla de andra som finns återgivna i denna HANDBOK.

S Varning

LÄS ALLA ANVISNINGAR I DENNA BRUKSANVISNING NOGGRANT INNAN UNDERHÅLLSELLER KONTROLLÅTGÄRDER UTFÖRS PÅ DENNA MASKIN, DESS SYSTEM ELLER KOMPONENTER.

Passagerare

Denna maskin är inte tillverkad för att transportera personer. Endast föraren ska befinna sig på maskinen. Passagerare på eller i maskinen kan orsaka allvarliga personskador och till och med dödsfall.

Skyddsanordningar

Om det finns risk för att stenar faller ner, montera skyddsgallret och stäng alla fönster för att skydda föraren. Dessutom ska föraren och alla som arbetar i närheten av maskinen bära skyddskläder, vilket innebär skyddsskor, hjälm, handskar och ansiktsmask eller skyddsglasögon.

L Mpligt Bruk

Utrustningen ska användas enbart för de syftena som den konstruerats för. Om den används på annat sätt än vad som anges i tillverkarens instruktioner så kan detta orsaka ett för tidigt slitage av komponenterna p.g.a. den överdrivna belastning som lyftarmen, grävarmen och chassit utsätts för.

Cylindrar

Undvik drift med grävmaskinens cylindrar i ytterlägena (största utsträckning eller minsta indragning) för att inte skada utrustningens struktur eller cylindrarna.

Undvik Kontinuerlig Anv Ndning

Aktivera brytaren med intervall på 30 sekunder.

En längre tids inkoppling kan orsaka en temperaturökning och ge risk för allvarliga skador på tryckackumulatorerna, cylinderpackningarna och pumpen.

Sv Llning P Slangar

Om hydraulslangarna börjar svälla eller vibrera på ett onormalt sätt under användningen av den hydrauliska hammaren, stoppa omedelbart arbetet och kontakta din återförsäljare. Detta problem beror ofta på att tryckackumulatorerna är skadade.

Anv Nd Inte Gravitationskraften

Använd inte gravitationskraften genom att släppa ned utrustningen på materialet. Detta kan allvarligt skada utrustningen och maskinens struktur.

ANVÄND ER INTE AV ROTATIONS / SVÄNGNINGSKRAFT

Använd er inte av maskinens rotations/svängningskraft för att flytta på föremål. Detta kan orsaka ett för tidigt slitage av utrustningen och av maskinens andra komponenter.

B Nd Inte Upp Den Hydrauliska Hammaren

Använd inte den hydrauliska hammaren för att bända loss och krossa klippor eller cement. Detta kan skada den hydrauliska hammaren samt armar, gripskopa och cylinder.

Gr Varmen I Vertikal Position

Använd den inte med armen vinkelrätt mot marken. Kolvstångsleden och själva kolven kan skadas.

Lyft Inte Upp Laster

Lyft inte upp eller transportera inte laster med tillläggsutrustningen. Detta kan skada utrustningen, maskinstrukturen och leda till skada eller dödsfall.

Arbetsomr De

S Varning

ARBETA ALDRIG PÅ SIDAN MED TILLÄGGSUTRUSTNINGEN. ANVÄND ENDAST REDSKAPET ÖVER MASKINENS FRAMDEL ELLER BAKDEL.

Arbeta inte med den hydrauliska hammaren när den är placerad längsmed banden. Maskinen är instabil och komponenterna på underredet utsätts för större slitage.

OBS!:

•Se även detta kapitel för andra verktyg som monterats på maskinen, utöver den hydrauliska hammaren.

•Använd förstärkt arm när du arbetar med hydraulisk hammare osv. Om du använder standardarm kan den skadas.

7.3MANÖVRERING AV HÄNGANDE LAST

S Varning

MASKINEN HAR KONSTRUERATS SPECIFIKT FÖR GRÄVNING/LASTNING. FÖRFLYTTNING AV HÄNGANDE LASTER FÖR ATT AVSLUTA EN ARBETSCYKEL MED GRÄVNING OCH/ELLER LASTNING ÄR ALLTID TILLÅTEN ENDAST OM MASKINEN ÄR UTRUSTAD MED SPECIFICERAD TILLVALSUTRUSTNING.

FÖLJ ALLTID NOGGRANT DEN NATIONELLA LAGSTIFTNINGEN SOM GÄLLER FÖR DE FÖRESKRIVNA SÄKERHETSFÖRESKRIFTERNA, DE NATIONELLA SÄKERHETSFÖRESKRIFTERNA, FÖRESKRIFTERNA SOM LISTAS HÄR NEDAN OCH DE SOM BESKRIVS I KAPITLET SÄKERHETSFÖRESKRIFTER VID HANTERING AV HÄNGANDE LASTER. KRANARMENS FRÅNSLAGSVENTILER (PLACERADE PÅ CYLINDRARNA), LJUDALARMET, LASTTABELLEN SOM HÄNGER I FÖRARHYTTEN OCH LÄNKSTÅNGSKROKEN ÄR SÄKERHETSANORDNINGAR SOM HÖR TILL TILLVALSHANTERINGEN AV HÄNGANDE LASTER. OM EN AV DE NÄMNDA SÄKERHETSANORDNINGARNA SAKNAS ELLER INTE KAN ANVÄNDAS FÅR MASKINEN INTE ANVÄNDAS FÖR ATT HANTERA HÄNGANDE LASTER.

Observera följande vid hantering av hängande last:

S Varning

KONTROLLERA OM DET FINNS ANMÄRKNINGSVÄRDA SKADOR ELLER ONORMALA LJUD FRÅN VENTILERNA INNAN DU STARTAR ARBETET. OM DET UPPSTÅR PROBLEM, KONTAKTA DIN ÅTERFÖRSÄLJARE OCH ANVÄND INTE MASKINEN FÖR ATT HANTERA HÄNGANDE LASTER UNDER TIDEN. FÖR ATT UNDVIKA OLYCKOR, ÖVERSKRID INTE MASKINENS NOMINELLA LASTKAPACITET. OM MASKINEN INTE STÄLLS PÅ PLAN MARK MINSKAS LASTKAPACITETEN. ARBETA ALLTID MED FÖRSIKTIGHET.

Sänk ner skrapan till marken för att öka maskinens stabilitet.

Ställ in lämpligt motorvarvtal i förhållande till den hydrauliska insatsen.

Uppskatta det föremåls vikt som ska förflyttas (om den inte är känd) och jämför den med de värden som indikeras i den tabell som är uppsatt i hytten samt i detta kapitel. Vikter som är tyngre än den i tabellen angivna maxvikten får ej lyftas upp. Innan upplyftning görs skall strömställare (1) tryckas på för att den stjälpningsmotverkande sensorn skall aktiveras. Denna sensor slår på varningsljudsignalen när max säkerhetsvikt uppnås.

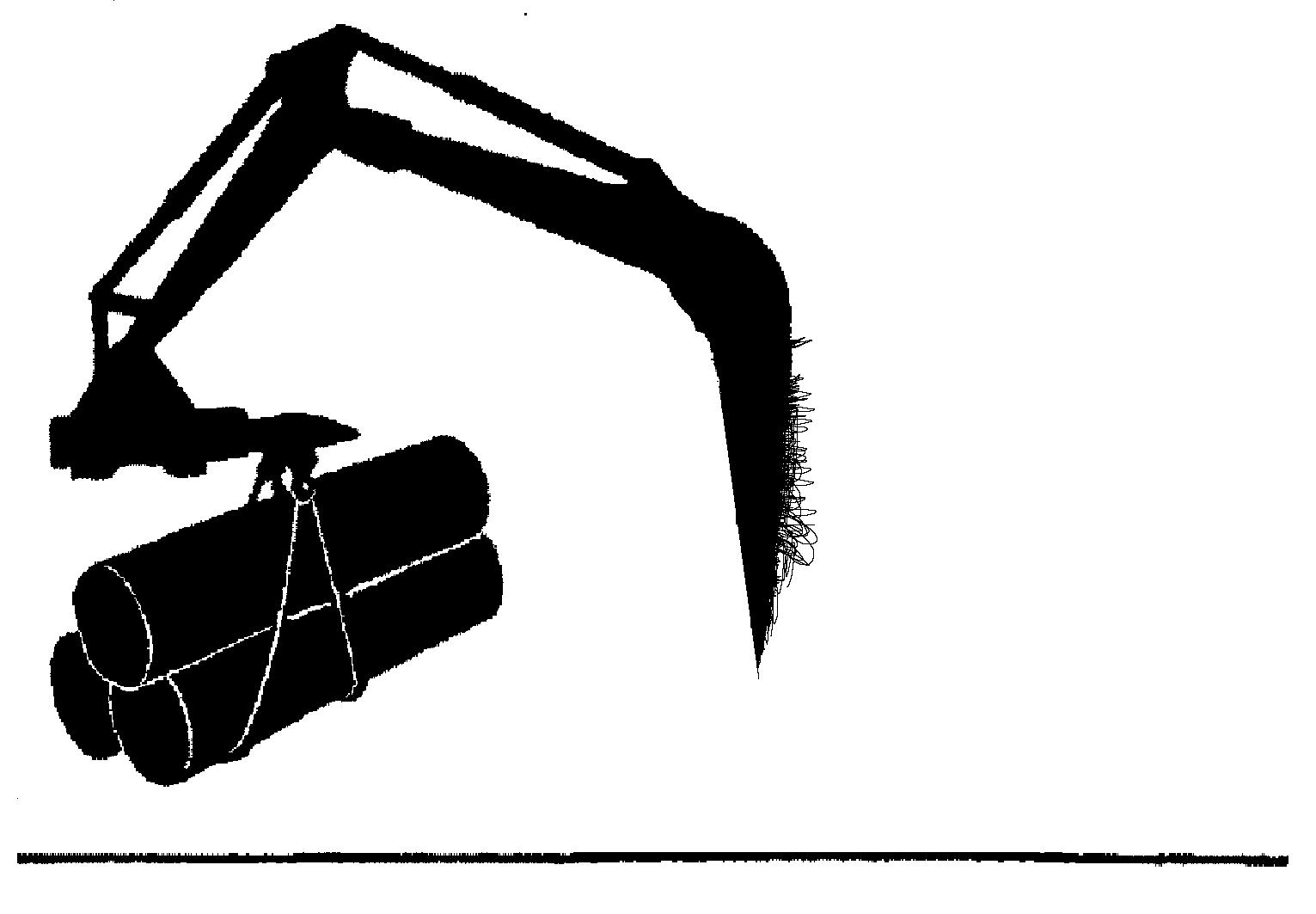

Fäst lasten med lämplig krok (2), finns på anslutningsstången på skoplänken, med hjälp av krokanordningar och kättingar som är lämpliga för lasten som skall lyftas.

S Varning

KONTROLLERA ATT LYFTANORDNINGARNA (KROKAR, KEDJOR, ETC.) ÄR HELA OCH INTE UPPVISAR TECKEN PÅ FÖR STORT SLITAGE. FÖLJ GÄLLANDE FÖRESKRIFTER VAD GÄLLER KONTROLLÅTGÄRDER FÖR NÄMNDA ANORDNINGAR (MEDFÖLJER INTE MED MASKINEN). ANORDNINGEN KAN ENDAST ANVÄNDAS FÖR ATT LYFTA FÖREMÅL SOM INTE ÄR FÖRANKRADE I MARKEN. DEN KAN INTE ANVÄNDAS FÖR BOGSERING, ROTUPPDRAGNING OCH BRYTNING.

Undvik att binda fast lasten med för långa lyftrep och/eller kedjor, detta för att undvika att föra stora svängningar av lasten uppstår.

Kontrollera arbetsområdet samt att lasten inte stöter på några hinder.

Lyft lasten långsamt och undvik häftiga rörelser som kan orsaka att lasten svänger. Lasten skall hållas i närheten av maskinen för att på så sätt öka stabiliteten och arbeta med längsgående rörelser istället för tvärgående.

Lyft lasten från marken med minsta avstånd från marken.

S Varning

LASTER KAN VRIDAS OCH SVÄNGA I ALLA RIKTNINGAR OCH DÄRMED TRÄFFA PERSONER ELLER MASKINENS FÖRARHYTT. FÖR ATT

BEGRÄNSA DENNA RISK, HÅLL PERSONER PÅ

SÄKERHETSAVSTÅND FRÅN MASKINEN OCH FLYTTA LASTEN LÅNGSAMT. OM LASTEN

VRIDS ELLER SVÄNGER UNDER TRANSPORTEN, BROMSA IN TILLS DU STANNAR, SÄNK

NER LASTEN TILL MARKEN OCH KORRIGERA

SEDAN FASTHAKNINGSSYSTEMET.

OM DET FINNS AKTIVA LJUDALARM UNDER HANTERING AV LASTEN, SÄNK NER LASTEN

TILL MARKEN OCH KONTROLLERA LASTENS

FÖRHÅLLANDEN MED HJÄLP AV SPECIALTABELLEN I FÖRARHYTTEN.

Placera lasten där den skall vara och kontrollera att den vilar på ett fast underlag.

Avlägsna kedjorna.

7.3.1TABELLEN ÖVER LYFTFÖRMÅGA FINNS INNE I FÖRARHYTTEN

CX45B TAK

CX45B HYTT

OBS!: angivna värden beräknas med en 600 mm skopa som väger 107 kg.

1.Lyftarmens längd

2.Alternativ längd grävarm (LD)

3.Skopans bredd

4.Lastens avstånd från rotationscentrum

5.Maximal lyftförmåga, uttryckt i kg, vid gränsen för tippning i enlighet med ISO 10567

6.Motviktens vikt

7.Kalibreringstryck för primär övertrycksventil/ säkerhetsventiler i hydraulsystemet

OBS!: angivna värden beräknas med en 650 mm skopa som väger 112 kg.

1.Lyftarmens längd

2.Alternativ längd grävarm (LD)

3.Skopans bredd

4.Lastens avstånd från rotationscentrum

5.Maximal lyftförmåga, uttryckt i kg, vid gränsen för tippning i enlighet med ISO 10567

6.Motviktens vikt

7.Kalibreringstryck för primär övertrycksventil/ säkerhetsventiler i hydraulsystemet

7.4LUFTKONDITIONERING

SÄKERHETSFÖRESKRIFTER

S Varning

FÖR ATT UNDVIKA BRÄNNSKADOR

•RÖR INTE DE VARMA OMRÅDENA (AVGASRÖR ETC.).

FÖR ATT UNDVIKA BRÄNDER

•OM EN ABNORMALITET UPPTÄCKS, STOPPA

DRIFTEN OMEDELBART OCH KONTAKTA

VÅR SERVICEAVDELNING FÖR KONTROLL OCH REPARATION.

DRIFT I ONORMALT TILLSTÅND KAN ORSAKA EN BRANDRISK.

•DEMONTERING MÅSTE UTFÖRAS AV EN FACKMAN.

DEFEKT REPARATION KAN ORSAKA SKADA GENOM ONORMAL DRIFT OCH ELDSVÅDA.

•VAR NOGA MED ATT INTE STÄNKA VATTEN

PÅ INRE DELAR SOM MANÖVERPANELEN.

DÅ DEN INTE ÄR VATTENTÄT, DET KAN ORSAKA PROBLEM OCH ELDSVÅDA.

FÖR ATT UNDVIKA SKADA

•SÄTT INTE I STÄNGER ELLER HÄNDER I LUFTVENTILHÅLET.

DÅ FLÄKTEN ROTERAR INUTI HUSET, DET KAN ORSAKA SKADA.

•RÖR INTE FLÄKTEN, FLÄKTREMMEN OSV. NÄR MOTORN KÖRS. DETTA FÖR ATT UNDVIKA RISKEN FÖR SKADA.

•INNAN RENGÖRING, UNDERHÅLL OCH KONTROLL, VRID BRYTAREN FÖR KYLAREN TILL LÄGE OFF FÖR ATT STÄNGA AV DEN.

•LOSSA INTE DELAR FRÅN KÖLDMEDELKRETSEN.

OM KÖLDMEDLET KOMMER I KONTAKT MED ÖGON ELLER HÄNDER KAN DET ORSAKA BLINDHET OCH FROSTBETT.

Funktioner F R Varje Kontroll

Kontrollbord

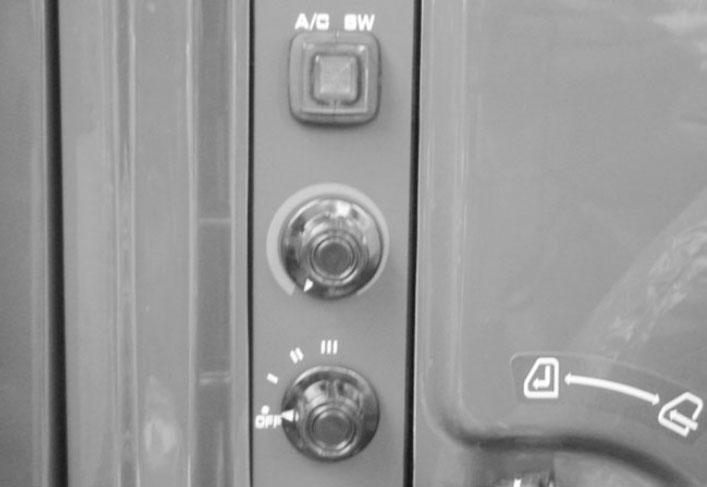

1.Huvudbrytare

2.Temperaturvred

3.Luftkonditioneringsvred I ••••••• Låg II •••••• Medel III •••••• Hög

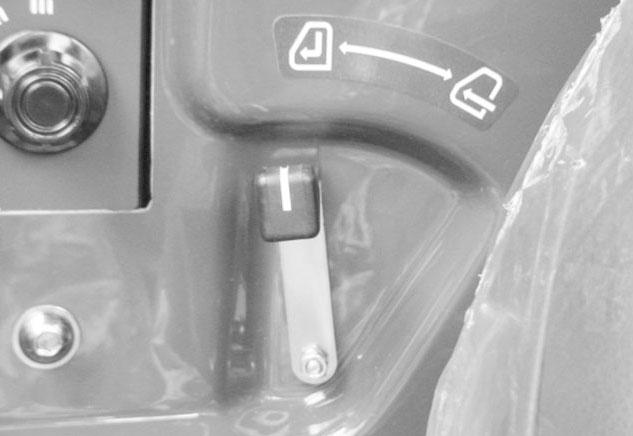

4.Insugning handspak (Väljaromkopplare för friskluft och cirkulationsluft)

5.Galler

Luftkonditioneringsfunktion

Tryck på huvudbrytaren (1).

Vrid luftkonditioneringsvredet (3) från “OFF” till I (låg) och vrid sedan vredet till önskat läge.

(När luftkonditioneringsvredet är i läget I, II eller III tänds huvudbrytaren.)

Hantera luftkonditioneringen med villkoret att temperaturvredet befinner sig inom det blå området.

Vrid detta vred (2) moturs för att sänka temperaturen.

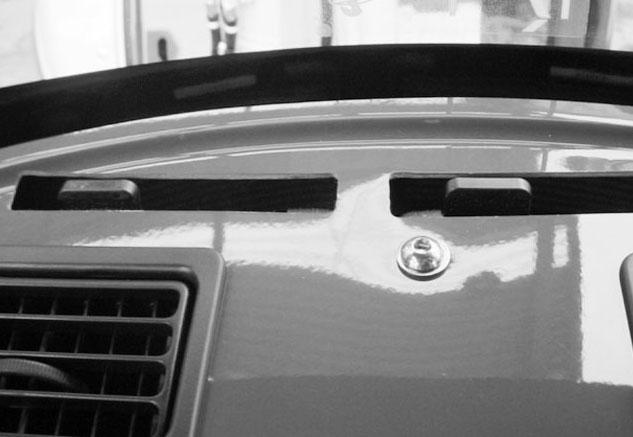

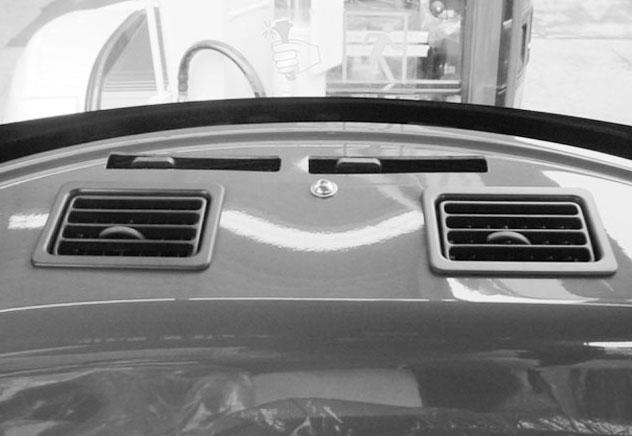

Flytta gallrets fenor (5) för att rikta luftutsläppet i önskad riktning.

Varje gång som man trycker på väljarspaken kapacitet uteluft och luftåterföring, ändras tillståndet till insugning av luftåterföring eller insugning uteluft.

Luftcirkulation

Uteluft insugning

OBS!: om luften i hytten är mycket varm beroende på solinstrålning bör du innan du startar luftkonditioneringen ventilera luften i hytten genom att öppna dörren och fönstren.

F Rsiktighets Tg Rder

Vid parkering i solen

När maskinen parkeras i solen en längre stund höjs temperaturen i hytten mycket. Öppna i så fall fönstret helt för att släppa ut värmen och starta sedan kylaren. Stäng fönstret när hytten har kylts ned och ställ in önskad temperatur.

Måttlig kyltemperatur

Kylaren svalkar genom att sänka temperaturen. Det sägs att den temperatur där du känner dig lite frusen (en temperaturskillnad på ungefär 5 till 6 grader lägre än utetemperaturen) är bra för hälsan.

För mycket kylning kan ha en negativ effekt på hälsan så var försiktig med kylningen när du ställer in temperaturen.

När rutorna immar igen

Rutorna immar lätt igen när det regnar vilket ger dålig sikt.

Imman måste då tas bort med kylaren.

När ögonen irriteras

Ögonen kan irriteras om du röker i hytten med stängd dörr och stängda fönster. Det beror på att torr luft gör ögonen extra känsliga. Öppna då fönstret och släpp ut röken.

OBS!: om kylaren går sönder, stäng av den och kontakta vår serviceavdelning för kontroll. Gas under högt tryck kan stänka ut om röranslutningar och kompressorn lossas. Reparera inte kylaren själv, kontakta vår serviceavdelning.

Regelbundna Inspektioner

För en lång livslängd och bekväm användning av luftkonditioneringen, kontakta din återförsäljare för regelbunden kontroll av luftkonditioneringen.

Kontroller och underhåll

Kontroll- och underhållsdelar

Kontroll- och underhållsintervall Beskrivning på sida Var 500:e timme Var 1000:e timme

Kylvätskans (gas)Påfyllningsmängdoo7-20 KondensatorIgentäppning av fenorooKompressorDriftförhållandenoDrivhjul spännareDriftförhållandenoV-remmenSkada och spänning o (Efter varje 250 timmars period) 7-22

FläktmotorDriftförhållandenoKontrollanordningDriftförhållandenoVarje rörinstallation Installationsvillkor ooSkada, lös, gasläckaInre filterRengöring o (En gång i veckan) 7-22

MottagartorkareBytEfter 2 till 4 årstider-

Kontroll av kylvätska luftkonditioneringsaggregat

S Varning

R134A-KYLMEDLET SOM ANVÄNDS ÄR ETT

KYLMEDEL MED SÄKERHETSEGENSKAPER.

DET BETYDER ATT DETTA KYLMEDEL ÄR

BRANDSÄKERT, INTE EXPLOSIVT, GIFTIGT

ELLER IRRITERANDE SAMT SMAK- OCH LUKTLÖST. DET ÄR EMELLERTID NÖDVÄNDIGT ATT

VIDTA VISSA FÖRSIKTIGHETSÅTGÄRDER.

UNDVIK ALL KONTAKT MED KYLMEDLET.

BEHANDLA HUDEN OMEDELBART VID HUDKONTAKT MED KYLMEDLET.

ANVÄND SKYDDSGLASÖGON FÖR ATT

SKYDDA ÖGONEN. OM KYLMEDLET TROTS

DESSA ÅTGÄRDER KOMMER I KONTAKT MED

DINA ÖGON SKÖLJER DU DEM OMEDELBART

MED KALLT, RENT VATTEN OCH UPPSÖKER

OMEDELBART LÄKARE.

TÖM SYSTEMET INNAN DU UTFÖR REPARATIONER PÅ DET. SLÄPP INTE UT KYLMEDEL I OMGIVNINGEN. FÖR ATT SUGA UPP DEN,

ANVÄND ENDAST GODKÄNDA SUGAPPARATER.

ÄVEN OM SYSTEMET ÄR FULLT ELLER TOMT

PÅ KYLMEDEL SKAPAR HETTA ETT ENORMT

ÖVERTRYCK VILKET KAN SKADA SYSTEMET

MEN ÄVEN ORSAKA EN EXPLOSION.

UTSÄTT ALDRIG LUFTKONDITIONERINGENS

KOMPONENTER FÖR EN LÅGA ELLER EN FÖR

VARM VÄRMEKÄLLA, DETTA FÖR ATT FÖRHINDRA RISK FÖR ELDSVÅDA ELLER EXPLOSION

MED EFTERFÖLJANDE UTSLÄPP AV GIFTIG GAS.

TOMMA KYLMEDELSBEHÅLLARE FÅR INTE KASSERAS. FULLA KYLMEDELBEHÅLLARE

FÅR INTE UTSÄTTAS FÖR SOLLJUS ELLER

ÖVRIGA VÄRMEKÄLLOR UNDER EN LÅNG TID. DEN MAXIMALT TILLÅTNA TEMPERATUREN

FÖR EN FULL KYLMEDELBEHÅLLARE FÅR INTE ÖVERSKRIDA 45°C.

S Varning

INSPEKTIONS- ELLER UNDERHÅLLSÅTGÄRDER PÅ MASKINEN MED MOTORN IGÅNG MÅSTE UTFÖRAS AV TVÅ PERSONER SOM

STÅR I STÄNDIG KONTAKT MED VARANDRA, DETTA FÖR ATT UNDVIKA OLYCKOR.

Kontrollprocedur

Brist på kylmedel orsakar låg effekt på kylningen. Kör motorn på högt tomgångsvarvtal och rotera kylaren med hög hastighet. Ta sedan bort gummilocket (1) och inspektera det flödande kylmedlet genom synglaset (2) och mottagartorkaren (3).

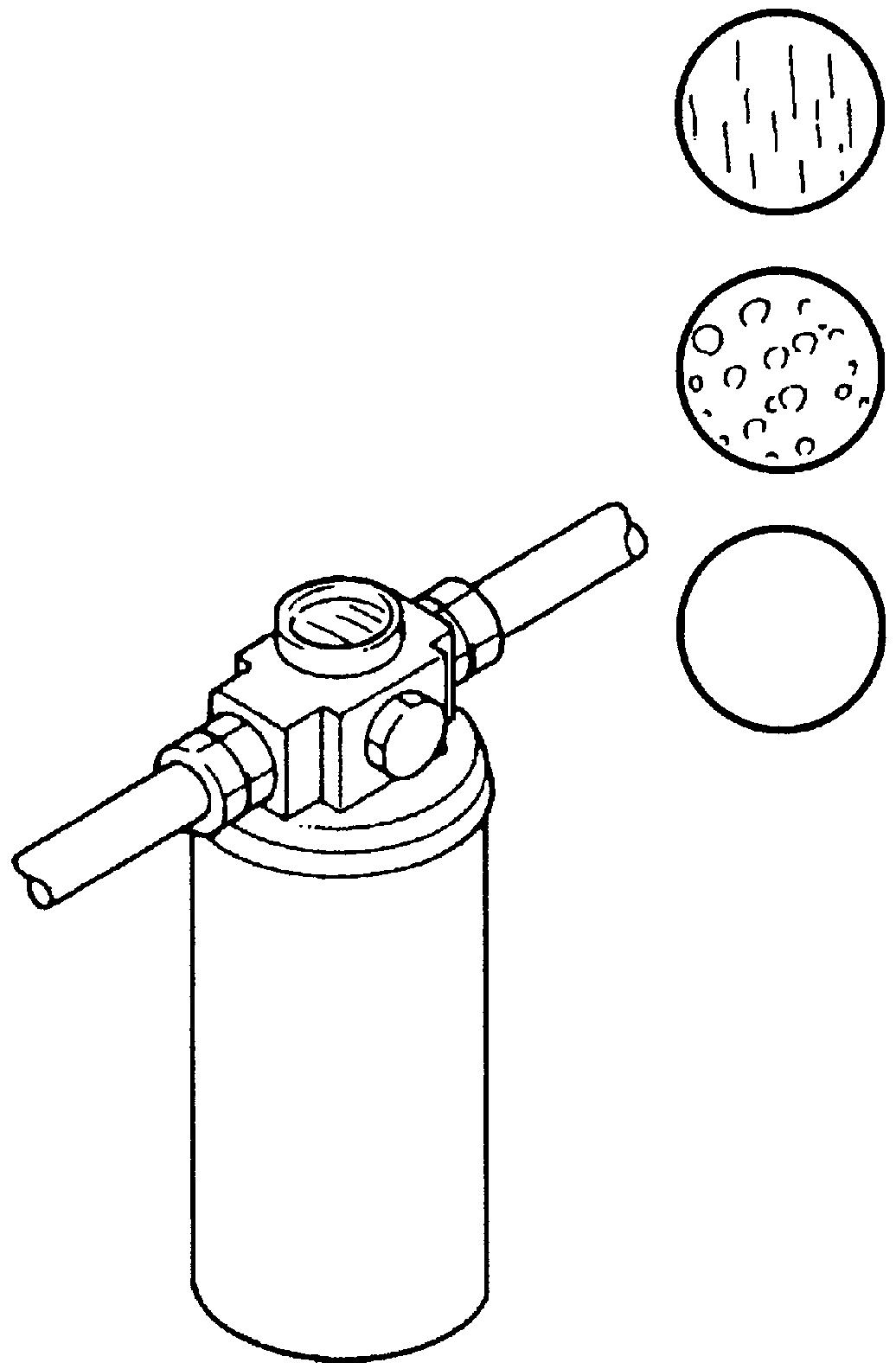

A.Inga bubblor...... Korrekt

B.Några bubblor (kontinuerliga bubblor).... Otillräckligt

C.Genomskinligt.... Överladdat eller inget kylmedel

S Varning

MASKINSKYDDEN ÄR HALA AV OLJA, VATTEN OCH FETT. ANVÄND UTRUSTNINGEN PÅ

SÄKERT SÄTT FÖR ATT UNDVIKA FALL NÄR DU KONTROLLERAR KYLMEDLET.

OBS!:

•Om det kommer bubblor hela tiden finns det för lite kylmedel. Kontakta vår serviceavdelning för påfyllning. Drift med för lite kylmedel kan skada kompressorn.

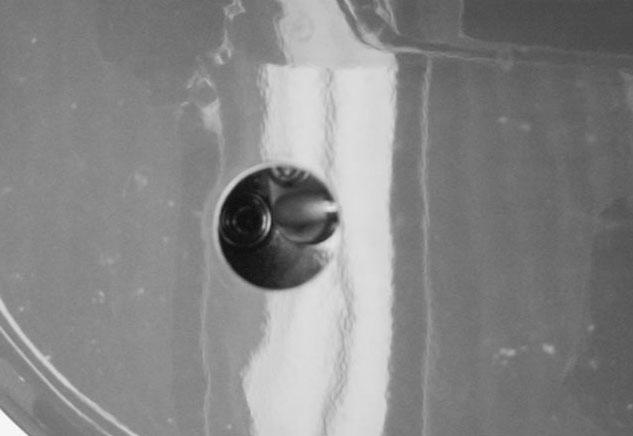

•Om du inte kan se något kylmedel genom synglaset och kylaren inte fungerar är det tomt på kylmedel.

Vidtag följande åtgärder.

-Kontakta vår serviceavdelning för att kontrollera med avseende på läckage av kylmedel.

-Fyll på kylvätska till angiven nivå. (Kontrollera nivån med synglaset.)

-Fyll samtidigt på 120 cc med ND-8-olja på lågtryckssidan.

(I kompressorn, lågtrycksslangen osv.)

Var noga med att följa nedanstående regler vilka tillhandahålls för bevarande av vår globala miljö.

•Släpp inte ut det kylmedlet som är inneslutet i den här enheten ut i luften.

•Återvinn det förslutna kylmedlet innan produkten kasseras.

Rengöring av inre filter

Ett igentäppt filter orsakar låg effekt på kylningen.

Byte av filtret

Ta tag i filtrets handtag (B) och dra ut filtret.

Rengöringsprocedur för filtret

Rengör filtret med tryckluft.

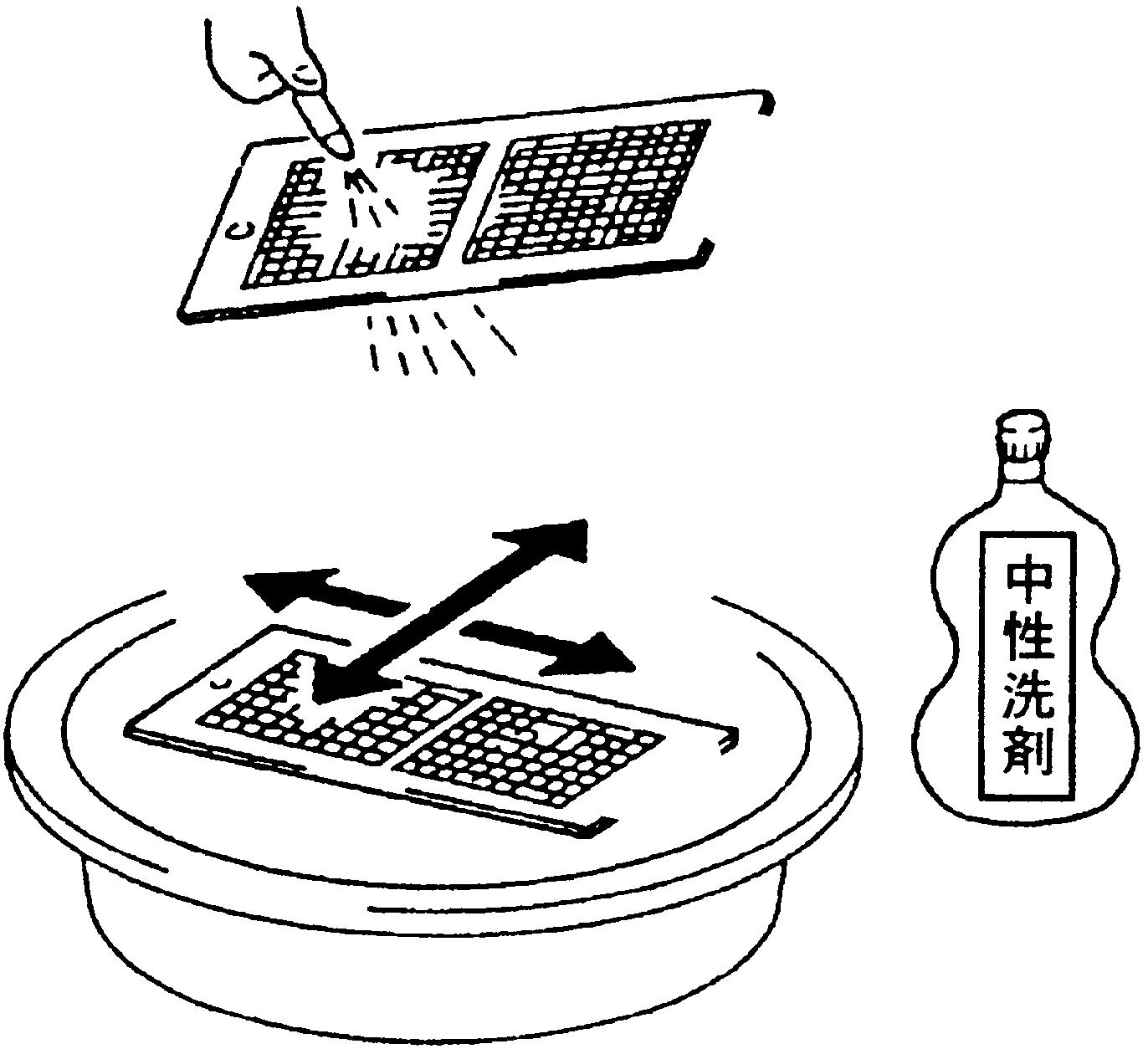

Blötlägg filtret i rent, varmt vatten med ett milt rengöringsmedel om filtret är mycket smutsigt och igentäppt. Skaka filtret i vattnet med rengöringsmedlet. Skölj sedan filtret i rent vatten och låt det torka i skuggan.

OBS!: använd inte organiska lösningsmedel (bensin, trikloreten, lösningsmedel) för rengöring.

Kontroll och justering av kilremmar

Öppna motorhuven och kontrollera kilremmen med avseende på skada och spänning.

S F Rsiktig

Placera säkerhetsspaken i det “blockerade” läget (upp) och stanna motorn.

Innan du utför någon inspektions- eller underhållsåtgärd på maskinen måste motorn stoppas för att undvika skador eller dödsolyckor.

OBS!: reglera bandet spänning korrekt. Den opassande bältesspänningen kan ha lägre kompressorprestanda vilket resulterar i skador på rem och kompressor.

Mät bältets böjning.

Kontrollera remmens spänning genom att lasta den med 19 N och kontrollera att pilen inte överskrider 4 mm.

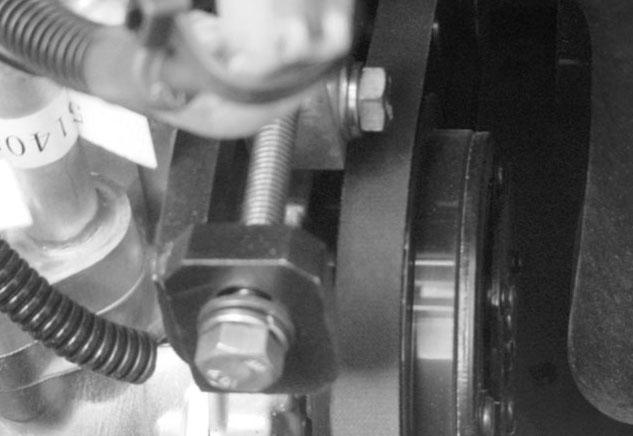

För att justera remmens spänning, lossa lätt på muttern (1) på drivhjulets spännare och justera spänningen genom att vrida justeringsbulten (2).

Dra åt muttern (1).

Efter regleringen, starta motorn och låt den vara igång på låg hastighet i omkring 5 minuter. Kontrollera sedan på nytt remmens spänning.

7.5REGELBUNDEN KONTROLL OCH MASKINUNDERHÅLL

TIDSINTERVALL FÖR TÖMNING

Förorenad och försämrad hydraulolja kan ge upphov till funktionsfel på styrventilerna, förtidig utslitning och kärvningar i hydraulpumpen. Vid användning av en hydraulisk hammare påskyndas föråldringen av hydrauloljan, i jämförelse med normalt arbete med skopa.

Byt ut filter och den hydrauliska oljan enligt följande tabell:

TABELL ÖVER KONTROLLER OCH UNDERHÅLL PLACERING

PROTOKOLL ÖVER UNDERHÅLL (EXEMPEL)

TIDSINTERVALL FÖR TÖMNING
