5. TRANSPORT

5.1FÖRBEREDELSER INFÖR TRANSPORTEN

Innan du förbereder maskinen för transport, se kapitlet “6. TEKNISKA EGENSKAPER” och följande parametrar: totalvikt, höjd, bredd och total längd, hastighet och tryck på mark, osv.

När maskinen ska flyttas med ett stort släp på allmän väg ska du känna till vägtrafikreglerna, utöver de olika myndigheternas (kommun, landsting, stat, föreskrifter).

Vid transport med släp är det nödvändigt att känna till dess bredd, höjd, längd och vikt med maskinen ombord.

OBS!: måtten och vikten kan ändras i förhållande till typen av sula och/eller utrustningen som är monterad fram.

ATT LASTA PÅ OCH AV MASKINEN

S Varning

VÄLJ ALLTID LÅG KÖRHASTIGHET T, KÖR MYCKET FÖRSIKTIGT OCH VAR UPPMÄRKSAM.

UNDVIK ATT MANÖVRERA NÄR MASKINEN

KÖRS UPP PÅ RAMPEN: DET FINNS RISK FÖR ATT MASKINEN VÄLTER. OM KÖRRIKTNINGEN

MÅSTE KORRIGERAS, BACKA NER MASKINEN

PÅ MARKEN ELLER TILL ETT PLANT UNDERLAG, ÄNDRA KÖRRIKTNINGEN OCH ÅTERUPPTA KÖRNINGEN. SLUTET AV RAMPEN (PLATS FÖR SAMMANKOPPLING MED SLÄPVAGNEN) ORSAKAR EN PLÖTSLIG STÖT; KÖR MYCKET FÖRSIKTIGT ÖVER GUPPET OCH ÖKA MASKINENS STABILITET MED HJÄLP AV DET FRÄMRE VERKTYGET.

Anv Ndning Av Ramp

Lastnings-/lossningsrampen skall ha tillräcklig bredd, längd och tjocklek; se även till att rampens vinkel understiger 15°.

Gör rampen tillräckligt stark så att maskinen inte välter under lastnings-/lossningsoperationerna och de lutande sidorna inte går sönder. Stötta utfyllnadens kanter om det behövs.

Plattformen eller utfyllnaden måste nå ända fram till lastbilen eller släpvagnen.

1.Kilar

2.Bromsklossar

3.Ramper

För att lasta maskinen med verktyget monterat, kör långsamt upp på rampen med framväxeln och håll verktyget placerat framför.

S Kerhets Tg Rder Under Transporten

När maskinen är lastad och positionerad, stoppa maskinen på följande sätt: Sänk skrapan.

Sträck ut cylindrarna på lyftarmen och på skopan helt. Sänk sedan lyftarmen långsamt.

Skopan måste placeras på marken för att förhindra ofrivillig rotation av förarhytten.

OBS!: för att inte skada skopans cylinder under transporten ska man placera ett trästycke under skopans led för att denna inte ska stödja direkt mot marken.

Dra upp säkerhetsspaken och ställ den i läget BLOCKERAD (B).

Koppla från alla brytare och ta bort startnyckeln till motorn. Stäng alla luckor och dörren till hytten (version med hytt).

Placera bromsklossar framför och bakom alla larvfötter. Fäst dem med en tillräckligt kraftig stållina (1). På detta sätt förhindrar man att maskinen rör sig framåt eller bakåt på grund av lastbilens/släpvagnens vibrationer.

5.2INSTRUKTIONER FÖR ATT LYFTA UPP MASKINEN HELT (CX45B)

S Fara

Stållinor och kättingar kan gå av och ge allvarliga skador. Inspektera vajrar och/eller kedjor noggrant innan användning och kontrollera att de inte är skadade eller utslitna. Använd alltid lämpliga skyddshandskar vid hantering av vajrar eller kedjor. Använd vajrar eller kedjor av lämplig storlek för lasten som ska lyftas. Slå slingor runt maskinen mycket försiktigt för att undvika möjlig maskinrörelse när den lyfts. Maskinen ska lyftas mycket långsamt. Kontrollera att det inte finns personer under eller i närheten av maskinen under lyftet: det finns risk för dödsolyckor.

Sträck ut grävarms- och skopcylindern så att den främre utrustningen är indragen.

Sänk långsamt ned lyftarmen tills skopan stöds mot marken.

Dra upp säkerhetsspaken och ställ den i läget BLOCKERAD.

Stäng av motorn, och dra ur nyckeln ur tändningen.

Fäst stållinorna vid båda ändarna av skrapan (A).

Fäst stållinan vid punkt (B) på lyftarmen.

Placera ut skydd där stållinorna kommer i direktkontakt med maskinen för att undvika att skada den under upplyftningen.

Lyft upp maskinen något för att kontrollera balanseringen. Lyft sedan upp maskinen.

Maskinens totalvikt

Version med tak:

- larvfötter av gummi: 4395 kg

- larvfötter av stål: 4495 kg

Version med förarhytt:

- larvfötter av gummi: 4535 kg

- larvfötter av stål: 4635 kg

5.3INSTRUKTIONER FÖR ATT LYFTA UPP MASKINEN HELT (CX50B)

S Fara

Stållinor och kättingar kan gå av och ge allvarliga skador. Inspektera vajrar och/eller kedjor noggrant innan användning och kontrollera att de inte är skadade eller utslitna. Använd alltid lämpliga skyddshandskar vid hantering av vajrar eller kedjor. Använd vajrar eller kedjor av lämplig storlek för lasten som ska lyftas. Slå slingor runt maskinen mycket försiktigt för att undvika möjlig maskinrörelse när den lyfts. Maskinen ska lyftas mycket långsamt. Kontrollera att det inte finns personer under eller i närheten av maskinen under lyftet: det finns risk för dödsolyckor.

Sträck ut grävarms- och skopcylindern så att den främre utrustningen är indragen.

Sänk långsamt ned lyftarmen tills skopan stöds mot marken.

Dra upp säkerhetsspaken och ställ den i läget BLOCKERAD.

Stäng av motorn, och dra ur nyckeln ur tändningen.

Fäst stållinorna vid båda ändarna av skrapan (A).

Fäst stållinan vid punkt (B) på lyftarmen.

Placera ut skydd där stållinorna kommer i direktkontakt med maskinen för att undvika att skada den under upplyftningen.

Lyft upp maskinen något för att kontrollera balanseringen. Lyft sedan upp maskinen.

Maskinens totalvikt

Version med tak:

- larvfötter av gummi: 4805 kg

- larvfötter av stål: 4915 kg

Version med förarhytt:

- larvfötter av gummi: 4945 kg

- larvfötter av stål: 5055 kg

5.4LASTEGENSKAPER

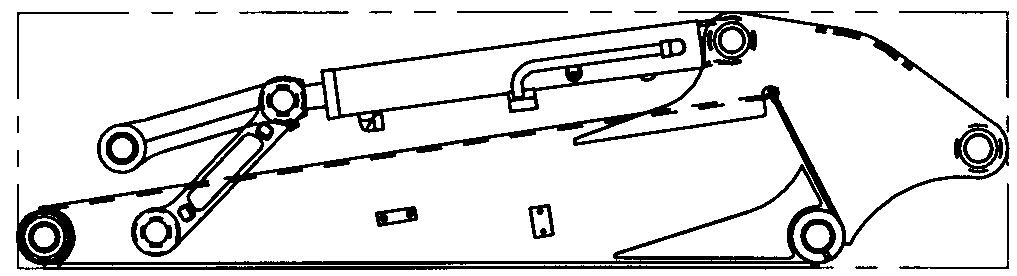

LYFTARM MED GRÄVARMSCYLINDER (CX45B)

L x H x Bmm2790 x 1070 x 310

LYFTARM MED GRÄVARMSCYLINDER (CX50B)

L x H x Bmm 2910 x 1040 x 310

LÅNG GRÄVARM OCH STANDARDSKOPA (CX45B)

LÅNG GRÄVARM OCH STANDARDSKOPA (CX50B)

GRÄVARM (CX45B)

GRÄVARM (CX50B)

STANDARDSKOPA (CX45B)

(CX50B)
