SMÖRJNING AV ROTATIONSLAGRET

S Varning

VRID ALDRIG PÅ FÖRARHYTTEN MEDAN NI FYLLER PÅ FETT I DET TILLHÖRANDE LAGRET.

S Varning

SMÖRJNINGEN AV KULAN MÅSTE UTFÖRAS AV EN ENDA PERSON. SKICKA IVÄG ALLA PERSONER FRÅN MASKINENS ARBETSOMRÅDE INNAN DU SMÖRJER ROTATIONSLAGRET.

Innan du lämnar förarhytten ska du ställa in maskinen och kontrollerna på följande sätt:

Placera maskinen på ett plant underlag.

Stöd skopan mot marken.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”.

Stoppa förarhytten och spruta in fett genom smörjnippeln (1).

Starta motorn, lyft skopan cirka 20cm från marken och vrid förarhytten 45° (1/8 varv).

Stöd skopan mot marken.

Upprepa proceduren ovan tre gånger. Följ alltid alla säkerhetsföreskrifter.

Fettet ska sprutas in tills du ser att det kommer ut från packningarna. Undvik att fylla på för mycket.

Justering Av Remsp Nningen

S Varning

KOM INTE I NÄRHETEN AV FLÄKTREMMARNA ELLER ROTERANDE PADDLAR. VAR EXTRA FÖRSIKTIG I NÄRHETEN AV FLÄKTAR (GENERATOR OCH KYLARFLÄKT).

S F Rsiktig

Motorn når höga temperaturer under drift. Stäng därför av maskinen och låt den svalna innan du påbörjar något kontroll- eller underhållsarbete. När detta arbete utförs medan motorn fortfarande är varm är det absolut nödvändigt att använda lämpliga skyddskläder och skärmar då det finns risk för brännskador och personskador.

Kontrollera om fläktremmens spänning är otillräcklig eller om remmen är utsliten eller skadad. Reglera spänningen på ett korrekt sätt.

Justera fläktremmen

Placera maskinen på ett plant underlag.

Stöd skopan mot marken.

Stäng av motorn, drag ut startnyckeln och placera säkerhetsspaken i det LÅSTA läget.

Vänta tills maskinen har svalnat. Öppna motorhuven och blockera den i öppet läge.

Lossa skruvarna (2) och ta bort mittkåpan (1).

Lossa fästskruven (3) och justera skruven (4) lätt.

Lossa skruven (5) för att ställa in fläktremmens spänning. Dra åt fästskruven (3) och justerskruven (4).

Efter regleringen, låt motorn gå på miniminivå och på tomgång i 5 minuter och kontrollera därefter remmens spänning.

Sätt tillbaka mittkåpan (1).

BYTE AV MOTORNS OLJEFILTER

S Fara

Maskinens motor får inte vara igång inomhus där det inte finns tillräcklig ventilation för att leda bort giftiga avgaser.

S Varning

KOM IHÅG ATT MOTORN OCH OLJAN KAN

UPPNÅ HÖGA DRIFTTEMPERATURER; SKYDDA DÄRFÖR KROPPEN MED LÄMPLIG

KLÄDSEL OCH SKYDD FÖR ATT FÖRHINDRA

BRÄNNSKADOR OCH ANDRA KROPPSSKADOR OM DU UTFÖR DET HÄR ARBETET NÄR MOTORN FORTFARANDE ÄR VARM.

S F Rsiktig

Undvik upprepad hudkontakt med motorolja under en längre tid då detta kan leda till hudsjukdomar eller andra symptom. Tvätta kontaktområdet ordentligt om detta händer.

OBS!: oljefiltret är av typen med filterpatron som inte kan återanvändas eller rengöras.

På en ny maskin ska det här filtret bytas ut efter de första 50 driftstimmarna.

För att demontera filtret ska man använda sig av den nyckel för filter som levereras tillsammans med maskinen.

Stanna motorn och öppna motorhuven. Tag ut det undre skyddet.

Placera nyckeln för filter (2) på filterpatronen (1) och vrid nyckeln motsols med hjälp av en skruvnyckel för att demontera den.

Eliminera allt damm från tätningsytan på filtrets botten och var försiktig så att för att undvika kontaminering.

Placera maskinen på ett plant underlag.

Stöd skopan mot marken.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”.

Vänta tills maskinen har svalnat.

Öppna motorhuven och blockera den i öppet läge.

Rengör stödytan och området runt omkring filtret.

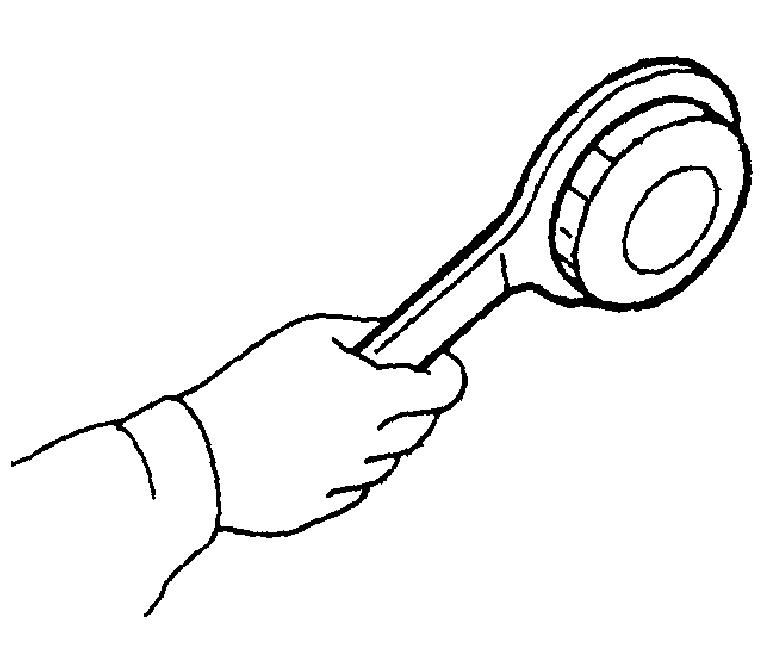

Lossa filtret (1) med hjälp av ett universalverktyg (2).

Smörj packningen (3) på det nya filtret med motorolja.

Drag åt filtret för hand tills packningen kommer i kontakt med hållaren.

Drag åt filtret ytterligare 2/3 varv med hjälp av ett universalverktyg (2).

Starta motorn och låt den g på tomgång i några minuter. Kontrollera på nytt om det läcker från anslutningsytan.

Stäng motorhuven.

VIKTIGT: om maskinen används i mycket dammiga förhållande, byt oljefiltret med kortare intervall. Om de innehåller metallavfall eller främmande föremål är noterat i filtret, kontakta återförsäljaren.

VIKTIGT: eliminera alla farliga avfall enligt de statliga miljölagarna och miljöförordningarna.

Kontroll Av Kylarens Flexibla Slangar

Av underhålls- och ekonomiska skäl rekommenderar vi er att byta ut de flexibla slangarna innan några problem uppkommer. Detta gör det möjligt att minska kostnaderna och de oförutsedda avbrotten i arbetet maximalt. Byt omedelbart ut gamla och skadade slangar. På detta sätt undviker du problem. Inspektera noggrant rörmuffarna och kontrollera att de är hela och täta (byt ut dem om det behövs), och dra åt slangklämmor som har lossnat. Kontrollera att kylaren inte läcker samt att det inte finns några skador eller smutsansamlingar.

BYTE AV KYLARENS FLEXIBLA SLANGAR

S Fara

Maskinens motor får inte vara igång inomhus där det inte finns tillräcklig ventilation för att leda bort giftiga avgaser.

S Varning

INNAN KYLARLOCKET TAS AV SKA DET VRIDAS LÅNGSAMT SÅ ATT TRYCKET SLÄPPS UT.

SKRUVA INTE AV LOCKET PÅ KYLAREN NÄR MOTORN ÄR VARM, FÖR ATT UNDVIKA BRÄNNSKADOR.

UTFÖR INTE DENNA PROCEDUR NÄR MASKINEN FORTFARANDE ÄR VARM. MOTORNS KYLARVÄTSKA MED DRIFTTEMPERATUR KAN ORSAKA BRÄNNSKADOR OCH PERSONSKADOR VID KONTAKT.

Placera maskinen på ett plant underlag.

Stöd skopan mot marken.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”.

Vänta tills maskinen har svalnat.

Öppna luckan på kylarutrymmet och motorhuven och lås dem i öppet läge.

Öppna kylarpluggen (1) långsamt för att släppa ut trycket.

Avlägsna skyddet som sitter placerat på radiatorns nedre läge och lossa på tömningsproppen (2). Töm kylvätskan i en lämplig behållare. Sätt tillbaka pluggen igen när du har avslutat åtgärden (2).

Lossa klämman, tag bort den skadade slangen eller byt ut den mot en ny.

Fyll kylaren (3) och expansionskärlet (4) med pluggen (1).

Skruva dit och drag åt kylarens lock (1) efter att ni avslutat påfyllningen.
