MASKINENS FUNKTION

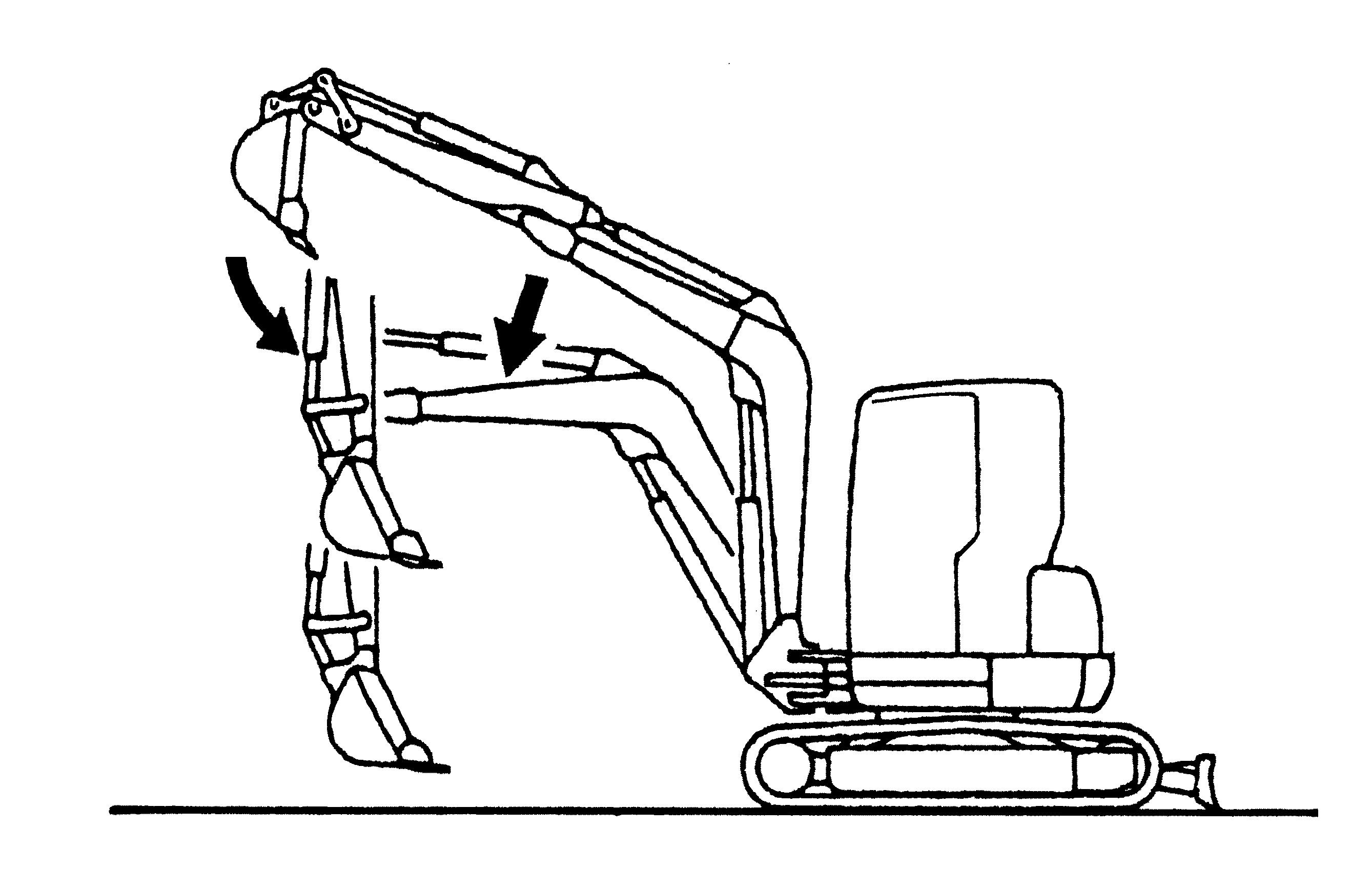

SÄNK NER AV ARMAR

S Varning

•DENNA PROCEDUR ANVÄNDS ENBART OM MAN MÅSTE SÄNKA SKOPAN I ETT NÖDFALL. VAR MYCKET FÖRSIKTIG EFTERSOM SKOPAN KAN RÖRA SIG PLÖTSLIGT P.G.A. DESS TYNGD NÄR HYDRAULSYSTEMETS

SLANGAR ÄR FRÅNKOPPLADE.

•FÖRSÄKRA ER OM ATT NI BLOCKERAR ANORDNINGARNA ORDENTLIGT FÖR ATT UNDVIKA PLÖTSLIGA RÖRELSER. LOSSA

LÅNGSAMT SLANGARNA TILL HYDRAULSYSTEMET TILLS TRYCKET I OLJAN HAR SLÄPPTS UT HELT. KONTROLLERA SEDAN SKOPANS RÖRELSE GENOM ATT AVLÄGSNA BLOCKERINGEN LÅNGSAMT.

•GÅ ALDRIG IN UNDER VERKTYGEN MEDAN MAN SÄNKER DESSA.

Sänkning av grävarmen (fas 1)

Lossa långsamt på den flexibla slangen till armens cylinder på sidan mot stången (R).

Sänkning av lyftarmen (fas 2)

Lossa långsamt på den flexibla slangen till armens cylinder på sidan mot basen (H).

S F Rsiktig

Rengör efter eventuellt spilld olja. Den uppsamlade oljan är miljöfarlig och ska därför avfallsbehandlas enligt de lokala miljöförordningarna.

Håll verktyget 30÷40cm från marken och beräkna även maskinens möjliga rörelser.

Drag åt slangarna ordentligt så att verktyget inte fortsätter att sjunka.

Sänk verktyget till marken efter att ha flyttat maskinen till en säker plats.

OBS!: vid behov, kontakta din återförsäljare för reparation.

3.1.13FÖRSIKTIGHET VID ANVÄNDNING AV LARVFÖTTER AV GUMMI KORREKT ANVÄNDNING

Larvfötter av gummi har utmärkta egenskaper som larvfötter av stål inte har.

Om man använder dem på samma sätt som larvfötter av stål utnyttjar man dock inte deras fördelar i full utsträckning. Maskinanvändning varierar beroende på plats och arbetsförhållanden.

Larvfötterna av gummi har många fördelar p.g.a. materialets egenskaper, men även vissa nackdelar vad gäller dess motståndskraft. Följaktligen är det viktigt att känna till egenskaperna för den här typen av larvfötter.

Larvfötter av gummi

Mindre vibrationer ⊗

Obehindrad funktion ⊗

Mindre buller ⊗

Aktsamhet med vägbeläggning ⊗

Enkla att använda ⊗

Motståndskraftig Δ

Hög dragkraft ⊗

⊗: Utmärkt Ο: Bra Δ: Normal

Garantin Larvf Tter Av Gummi

Garantin gäller inte för skador som uppkommer p.g.a. felaktig användning eller otillräcklig sträckning.

F Rbjudet Anv Ndning

Man ska undvika följande:

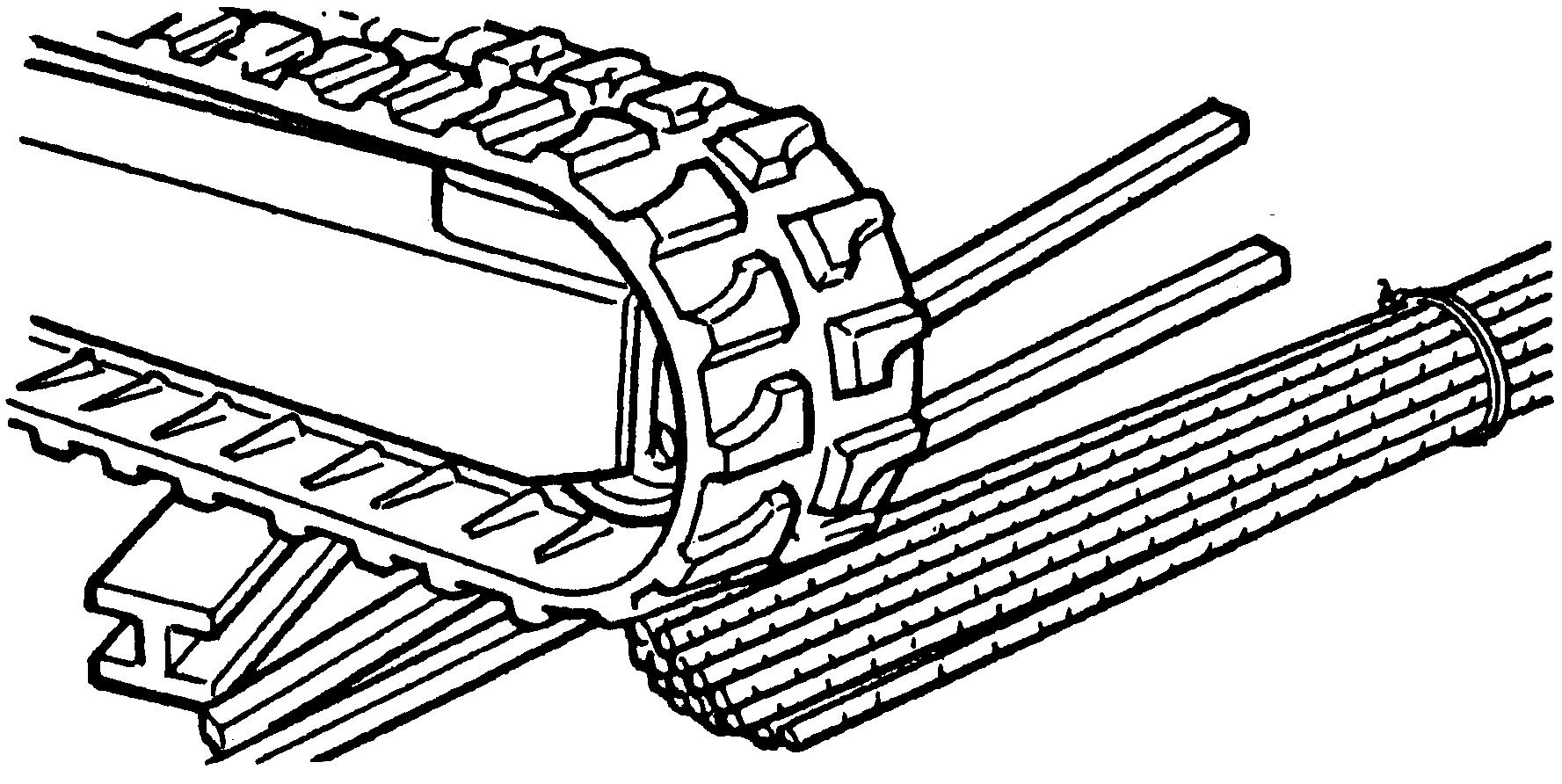

Arbeta inte och förflytta inte maskinen på följande underlag: stenig mark, finfördelade eller massiva klippor, armerad betong, järnstycken, kanter på stålplattor.

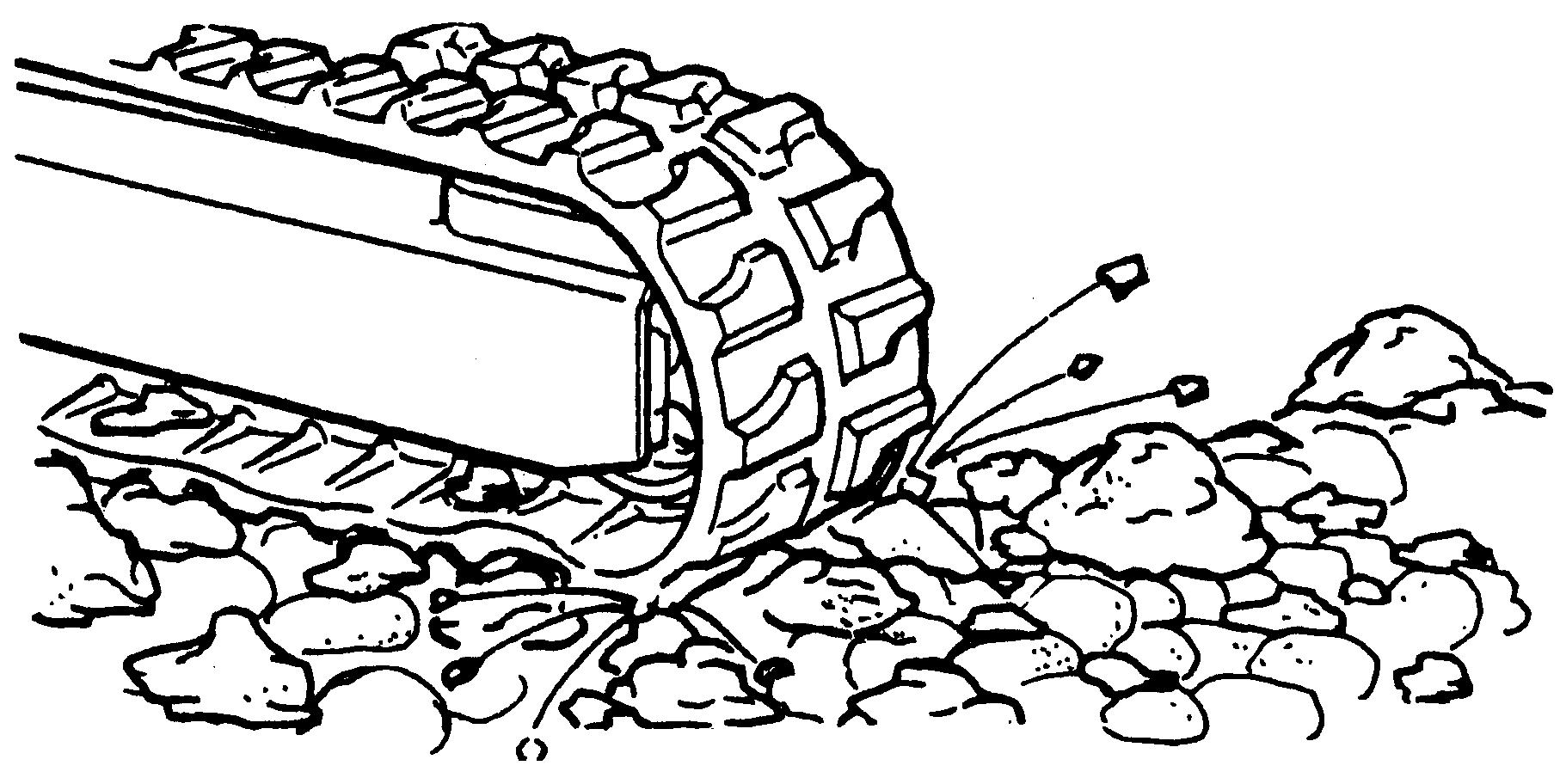

Arbeta inte och/eller kör inte på ställen som bottnen av vattendrag där det finns stora mängder stenar av olika storlek. Stenar kan fastna i spåren på larvfötterna av gummi vilket kan skada dem eller få dem att lossna. Larvfötternas livslängd minskar när de slirar eller gnids mot marken.
