3.1.12ÅTGÄRDER VID NÖDSTOPP P.G.A. PLÖTSLIGT FEL PÅ MASKINEN

TA BORT DRIFTMOTORNS LÅS

När driftmotorerna är stoppade, är de hydrauliskt låsta av anslutningsventilen och även mekaniskt låsta av bromssystemet. När maskinen inte kan köras p.g.a. att motorerna för förflyttning är skadade eller liknande, är det möjligt att flytta den tillfälligt genom att koppla från blockeringen av motorn för förflyttning på något av följande sätt.

AVLÄGSNA KUGGHJUL FRÅN KUGGHJUL FRÅN FÖRFLYTTNINGSKUGGHJULET

Detta är den metod som är att föredra.

S Varning

MAN MÅSTE FÖRSÄKRA SIG OM ATT BLOCKERINGARNA ÄR ORDENTLIGT FASTSATTA FRAMFÖR OCH BAKOM VARJE ENSKILT DRIVBAND INNAN BROMSARNA FRIGES. MAN SKA INTE UPPEHÅLLA SIG I DRIVBANDENS SPÅR NÄR BROMSARNA FRIGES.

Placera maskinen på ett plant underlag. Reduktionsenheten på sidan ska placeras så att pluggarna (1) och (2) sitter på det sätt som visas. Att respektera detta förhållande är av avgörande betydelse för att ingreppet för underhåll ska kunna utföras på ett korrekt sätt.

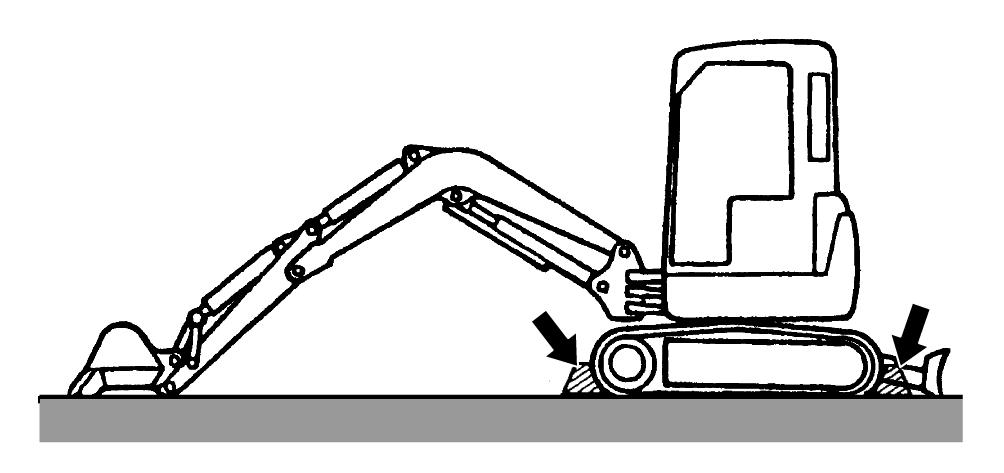

Placera bromsklossar framför och bakom alla larvfötter för att förhindra att maskinen förflyttas.

Sänk utrustningen till marken.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”. Vänta tills maskinen har svalnat.

Skaffa fram en behållare som ska placeras under motorn för att samla upp den olja som rinner ut.

Skruva bort den övre pluggen (1) långsamt för att på detta sätt möjliggöra en gradvis uttömning av trycket i reduktionsenheten. Avlägsna sedan dräneringspluggen (2) och nivåpluggen (3) för att tömma ut oljan i reduktionsenheten.

S F Rsiktig

Använd behållare, trasor och/eller handdukar i papper för att eliminera olja som läckt ut. Avfallsbehandling av oljor, vätskor, smörjmedel, filter och andra riskavfall ska ske i enlighet med gällande lagstiftning.

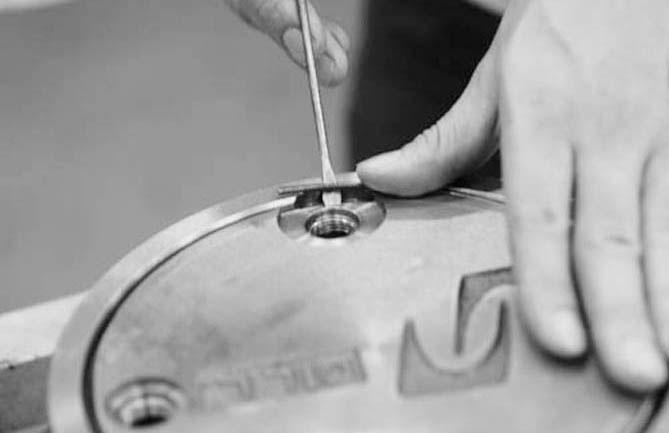

För in en (platt) skruvmejsel i utrymmet mellan locket (4) och låsringen (5). Avlägsna låsringen. Avlägsna locket (4).

S F Rsiktig

Var försiktig när du avlägsnar locket (4) eftersom kulan (6) kan falla. Om kulan (6) blir smutsig, rengör den.

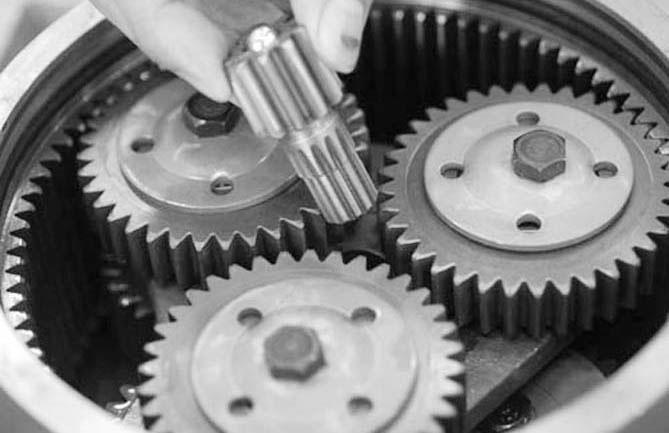

Avlägsna drivhjulet (7) och kulan (6).

Lossa skruvarna (9) från drivmekanismen (8) och avlägsna tryckbrickan (10). Avlägsna planetväxlarna (11), nållagret (12) och innerringen (13) när du har tagit bort skruvarna.

För att avlägsna planetväxlarna (11) på den andra reduktionsenheten, upprepa sedan ovanstående operationer.

Sätt ihop drivmotorns komponenter när alla reparationer utförts.

Montera tryckbrickan (14) på drivmekanismen (8), installera därefter innerringen (13), nållagret (12) och planetväxeln (11) på drivaxeln (8).

3. MASKINENS FUNKTION

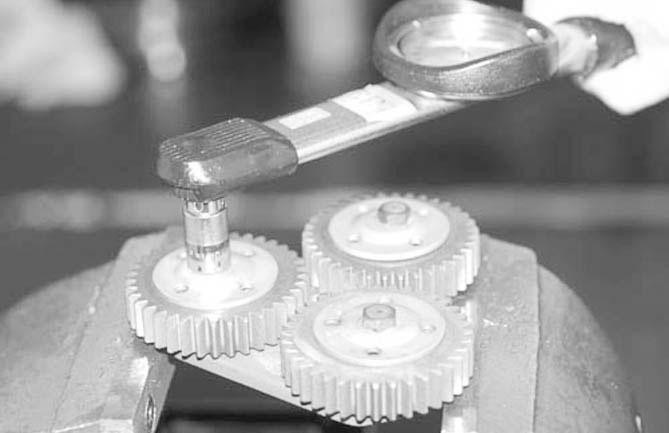

Dra åt skruvarna (9) med skruvbrickorna (10) på drivmekanismen (8).

Åtdragningsmoment: 33,3 ± 4,9 Nm

Installera kugghjulet (8) på maskinen (15).

Installera sedan kardandrevet (7) och kulan (6).

S F Rsiktig

Smörj kulan (6) med fett för att förhindra att den ramlar ned från drivhjulet (7).

Byt ut O-ringen (16). Smörj O-ringen (16) på ytan för montering av locket (4).

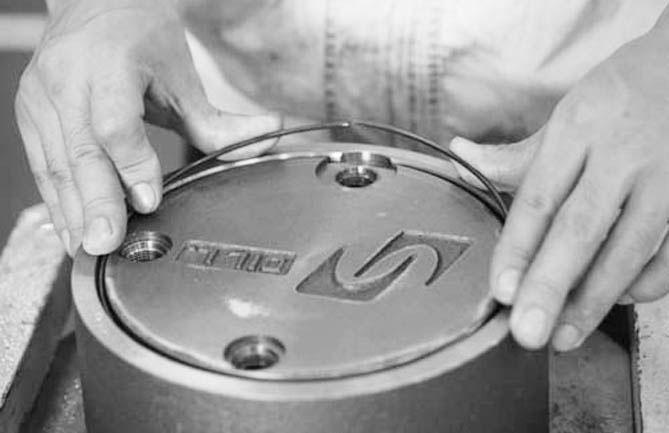

Installera locket (4) med stoppringen (5).

S F Rsiktig

Var noga med att inte skada O-ringen när du monterar locket.

Sätt i avtappningspluggen (2).

Åtdragningsmomentet: 58,8 ± 9,8 Nm

Fyll på specificerad motorolja genom påfyllningsöppningen (1) tills den strömmar ut ur oljenivåöppningen (3).

Sätt tillbaka pluggen (1).

SÄNK SKOPAN FÖR NÖDSITUATIONER

S Varning

•DENNA PROCEDUR ANVÄNDS ENBART OM MAN MÅSTE SÄNKA SKOPAN I ETT NÖDFALL. VAR MYCKET FÖRSIKTIG EFTERSOM SKOPAN KAN RÖRA SIG PLÖTSLIGT P.G.A. DESS TYNGD NÄR HYDRAULSYSTEMETS SLANGAR ÄR FRÅNKOPPLADE.

•FÖRSÄKRA ER OM ATT NI BLOCKERAR ANORDNINGARNA ORDENTLIGT FÖR ATT UNDVIKA PLÖTSLIGA RÖRELSER. LOSSA

LÅNGSAMT SLANGARNA TILL HYDRAULSYSTEMET TILLS TRYCKET I OLJAN HAR SLÄPPTS UT HELT. KONTROLLERA SEDAN SKOPANS RÖRELSE GENOM ATT AVLÄGSNA BLOCKERINGEN LÅNGSAMT.

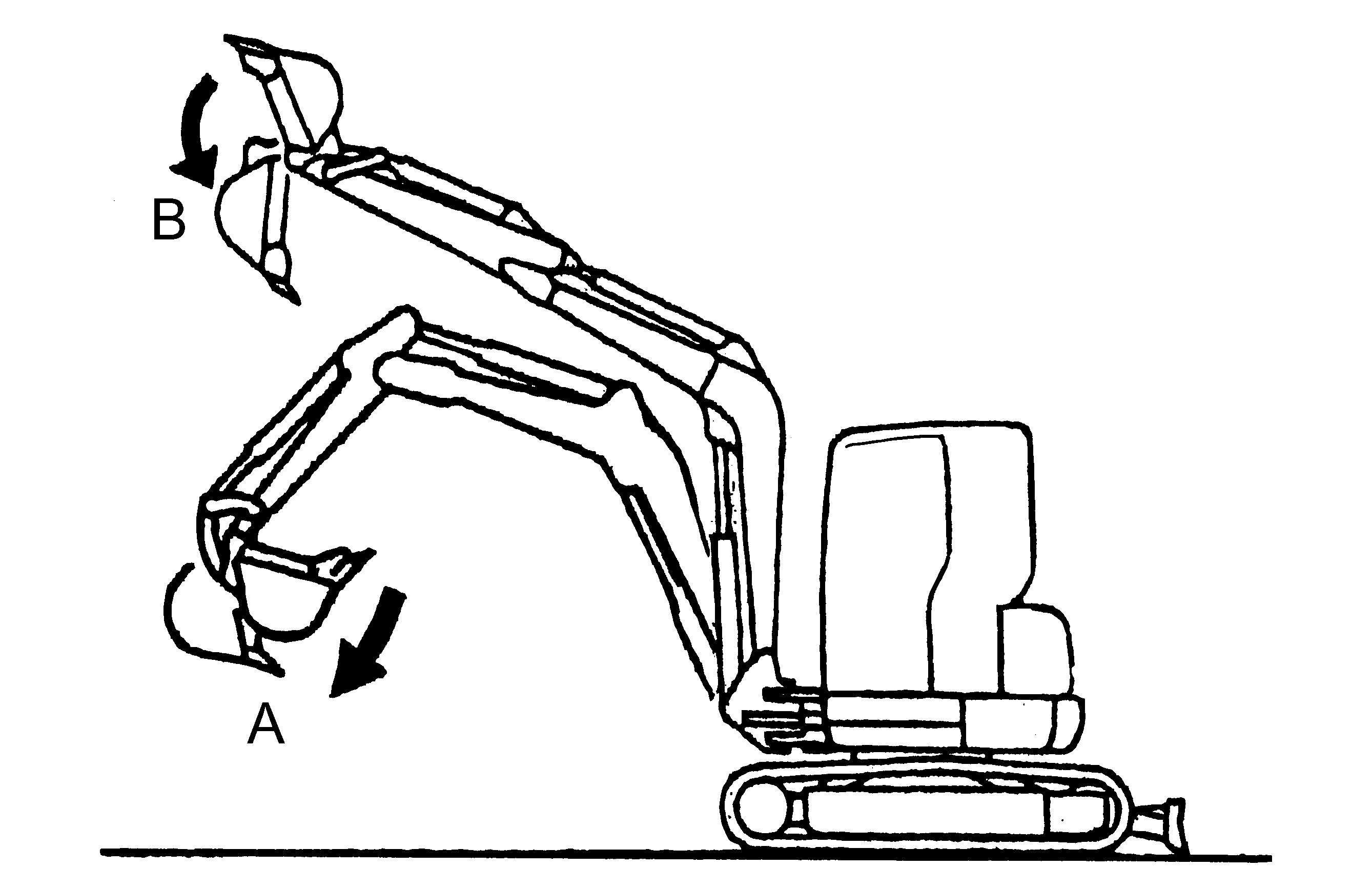

För att sänka skopan ska man gå tillväga på följande sätt: när skopan är i läget för grävning (A) (skopans cylinder helt utsträckt), koppla bort slangen (H), motsatt, när skopan är i tippläge (B) (skopans cylinder helt indragen) och koppla bort slangen (R).

S F Rsiktig

Försäkra dig om att hydraulsystemet och dess komponenter inte är nedsmutsade med förorenande ämnen. Detta skulle kunna skada systemet allvarligt. Tag kontakt med er återförsäljare för att skaffa fram lämpliga lock och höljen för denna maskin.

S F Rsiktig

Rengör efter eventuellt spilld olja. Den uppsamlade oljan är miljöfarlig och ska därför avfallsbehandlas enligt de lokala miljöförordningarna.
