MASKINENS FUNKTION

ATT KÖRA BORT FRÅN MJUK MARK

Kör om möjligt inte längs med mjuk mark. Var försiktig så att maskinen inte sjunker ned i leran. Om så skulle ske ska man gå tillväga på följande sätt.

När en av larvfötterna fastnar i leran

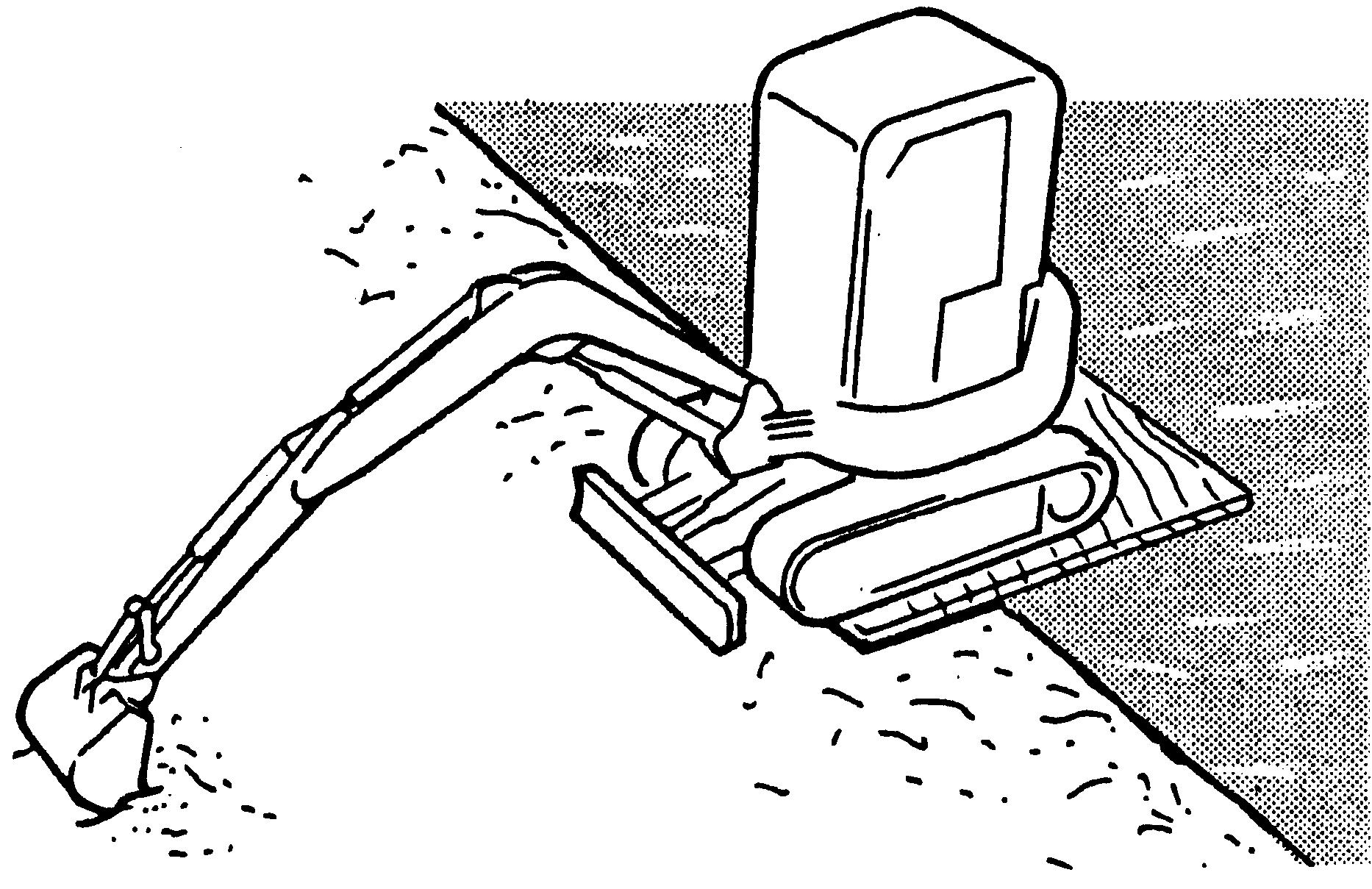

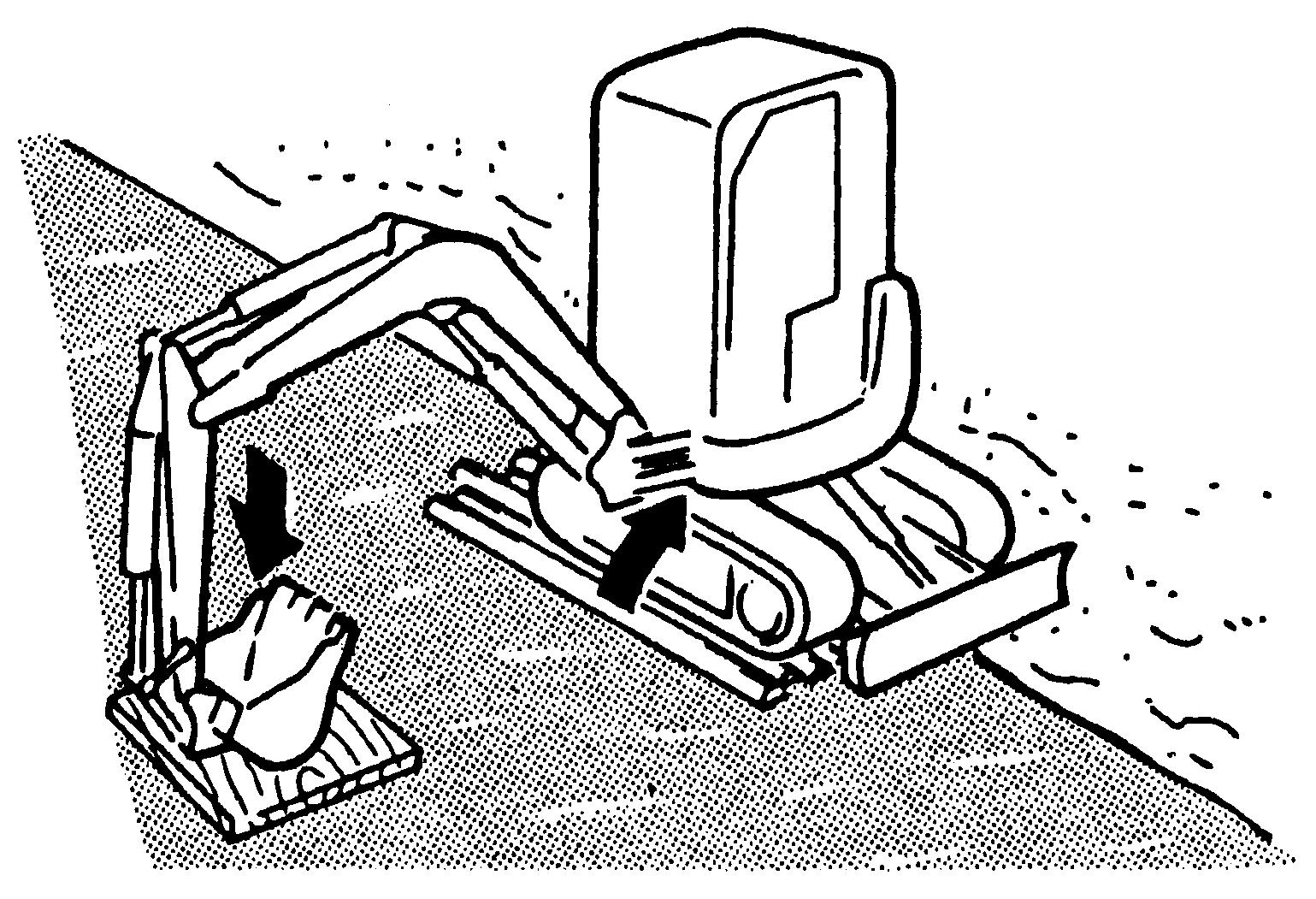

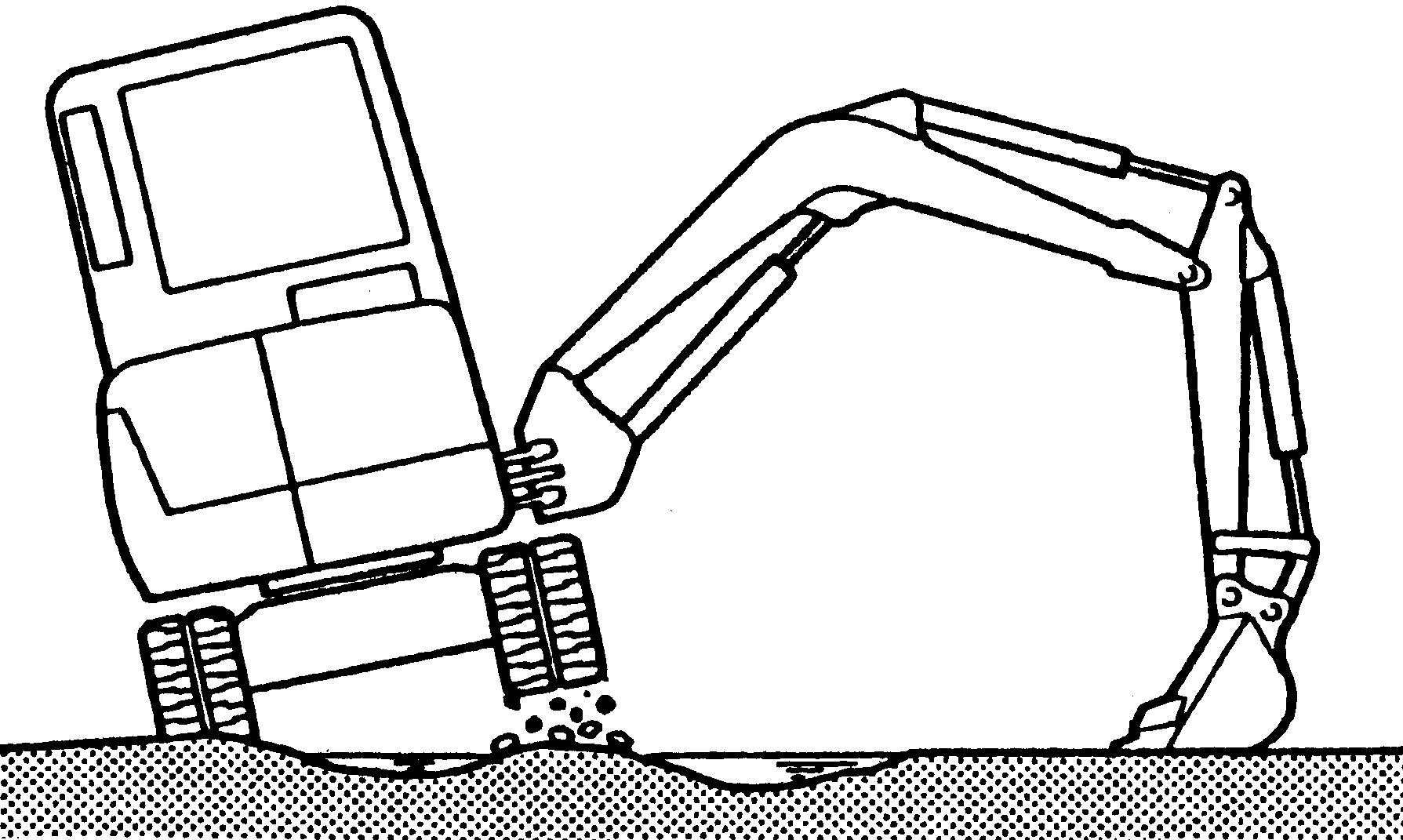

När en av larvfötterna fastnar i leran, placera en bas av trädstammar eller stänger på den leriga marken. Manövrera bommen och kranarmen till att bilda en vinkel på cirka 90° ÷ 110°. Tryck skopans utsida mot marken för att lyfta maskinen.

När båda larvfötterna fastnar i leran

När båda larvfötterna fastnar i leran och maskinen slirar och inte kan flyttas, placera en bas av trädstammar eller stänger på den leriga marken på det sätt som beskrivs i föregående punkt och förankra skopan säkert i marken så att du kan hjälpa maskinen ur leran.

Om maskinen inte kan flyttas för att larvfötterna har fastnat i lera, sand eller grus på mjukt underlag, lyft upp alla larvfötterna växelvis genom att trycka skopan mot marken och skrapa bort leran, sanden eller gruset. Grus och lera fås bort genom att sätta larvfötterna i funktion, först åt ena hållet och sedan åt andra.

S F Rsiktig

Kör bara maskinen från förarplatsen. Låt ingen anan person komma i närheten av maskinen.

SVÄNGNING AV FÖRARHYTTEN

S Varning

•MASKINEN BLIR INSTABIL OCH OBALANSERAD VID ARBETE PÅ SLUTTNINGAR.

•KONTROLLERA ATT DET INTE FINNS NÅGRA PERSONER ELLER HINDER I MASKINENS SVÄNGRADIE INNAN DU STARTAR MOTORN.

•ARBETA MED MASKINEN I SAMMA RIKTNING SOM SLUTTNING, KÖR ALDRIG TVÄRS ÖVER SLUTTNING.

•VRID ALDRIG MASKINEN NÄR DEN STÅR I EN SLUTTNING.

•ANVÄND ER AV KONTROLLSPAKARNA MED STOR FÖRSIKTIGHET FÖR ATT UNDVIKA PLÖTSLIGA RÖRELSER SOM KAN GE UPPHOV TILL ATT MASKINEN GLIDER ELLER TIPPAR.

•SKAPA EN PLAN YTA DÄR DU KAN JOBBA SÄKERT MED MASKIN.

•ANVÄND ER AV EN PERSON SOM HAR TILL UPPGIFT ATT SIGNALERA TILL FÖRAREN FÖR ATT HJÄLPA DENNE.

ANVÄND GRÄVARMEN HORISONTALT

S Varning

•MASKINEN KAN TIPPA OM MAN SVÄNGER FÖRARHYTTEN PÅ SLUTTANDE MARK. PÅ EN SLUTTNING ÄR DET MYCKET FARLIGT ATT SVÄNGA FÖRARHYTTEN NEDÅT MED FULL SKOPA. SKAPA EN PLAN YTA DÄR DU KAN JOBBA SÄKERT MED MASKIN.

•KONTROLLERA ATT DET INTE FINNS NÅGRA PERSONER ELLER HINDER I MASKINENS SVÄNGRADIE INNAN DU STARTAR MOTORN.

OBS!: tillvalsutrustningen erbjuder ett brett sortiment av tillbehör utöver de som visas här. Se sidan 4-34 för att byta ut skopan.

Anvisningar F R Gr Vning

Använd huvudsakligen armens kraft för att gräva. Använd rotationsrörelse för full skopa för att fylla den helt. Om skopan sätts i för djupt kommer maskinens effektivitet att minska.

Läge för maximal grävkraft.

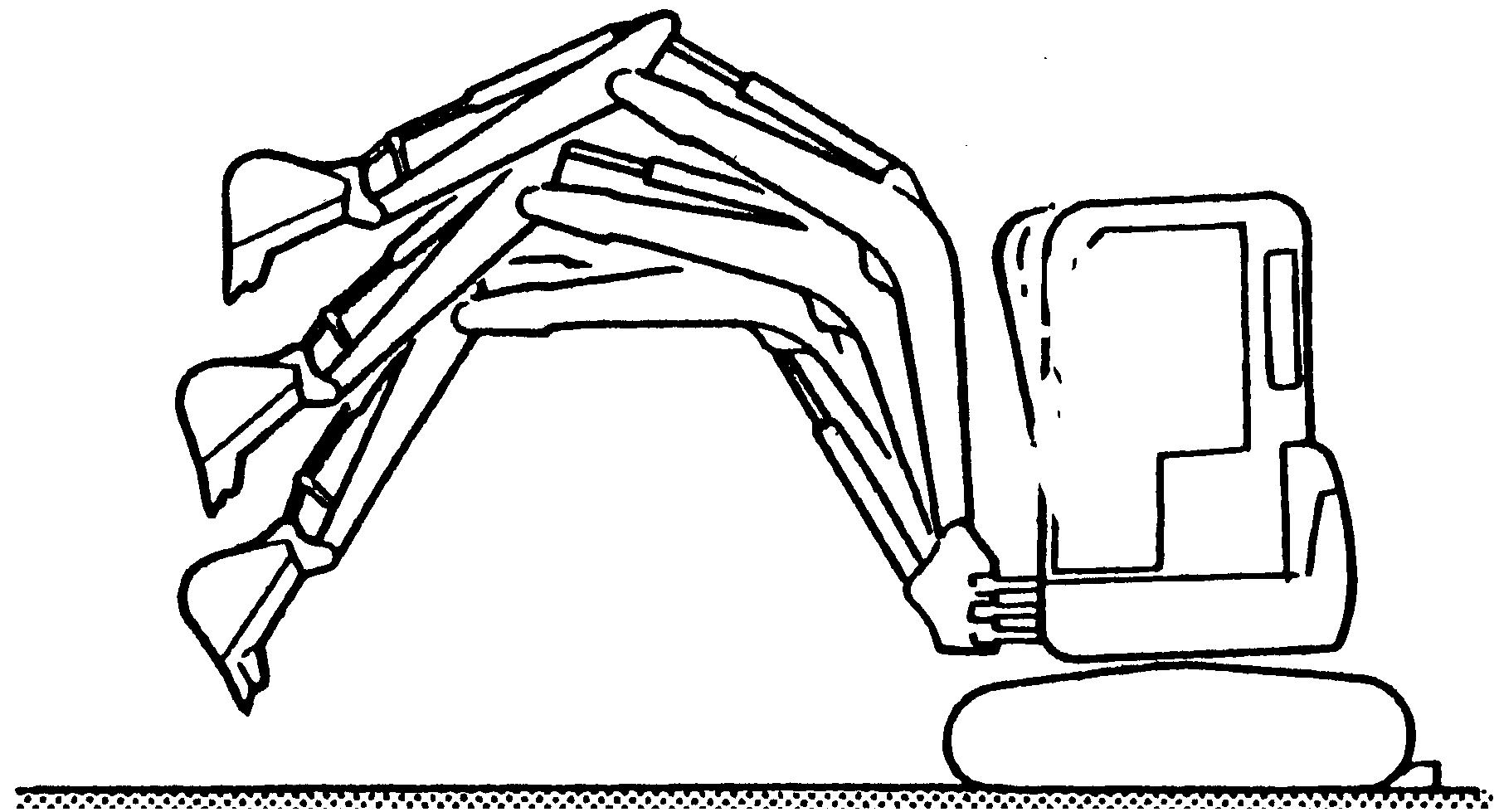

Utrustningen ger maximal grävkraft när grävarmen och bommen är placerade 90° ÷ 110° från varandra. Rör armarna långsamt för att uppnå maximal kraft. Skopans tänders riktning.

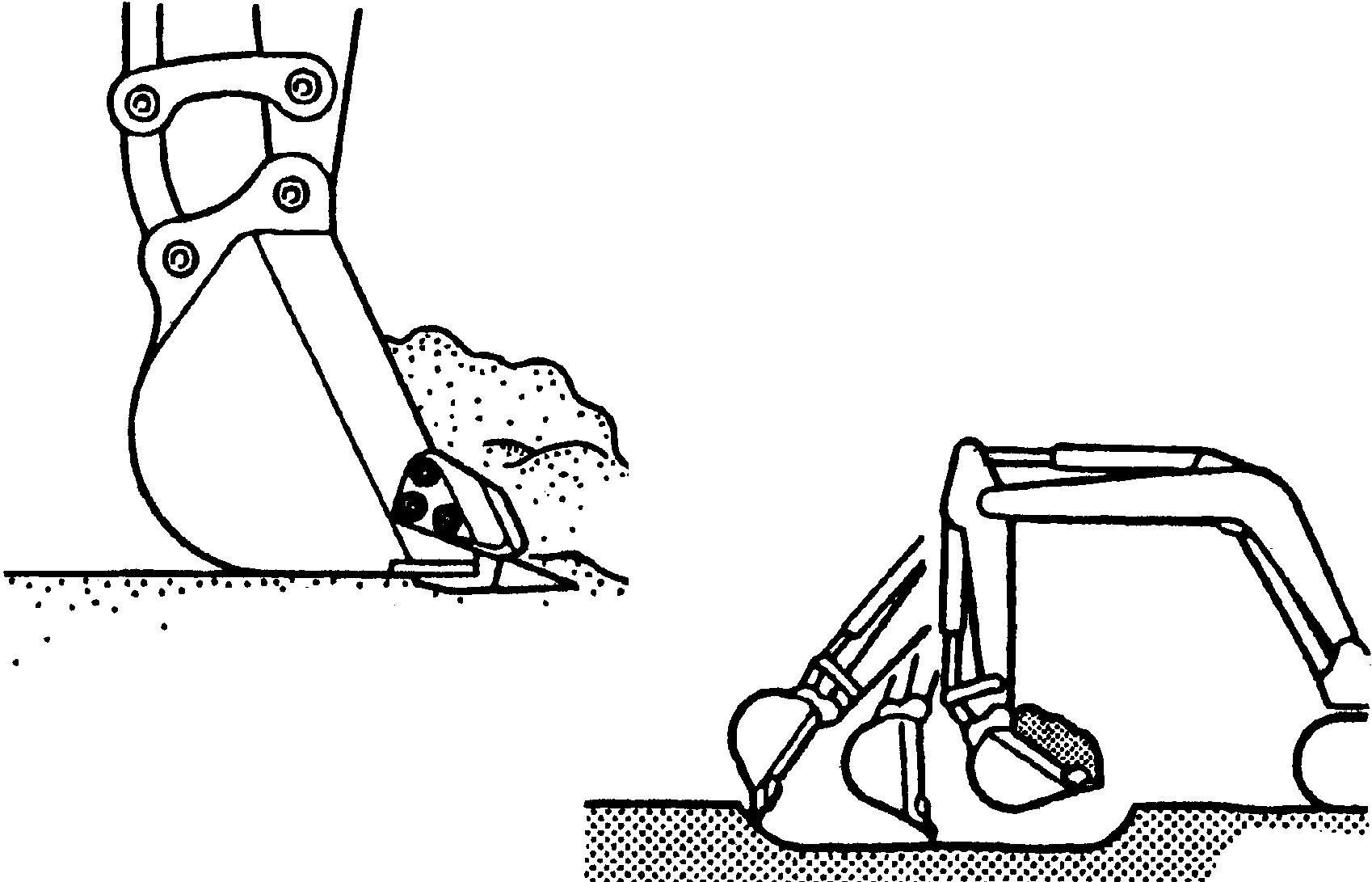

Rikta skovelkuggarna parallellt med grävningsriktningen. Skopan ska användas för ytliga grävningar för att minska motståndet och förhindra skador på skovelkuggarna.

Manövrera kranarmen med försiktighet.

Flytta kontrollspakarna försiktigt för att aktivera kranarmens funktion. Utför inte plötsliga start- eller stoppåtgärder av lyftarmen, eftersom detta skapar onödig belastningar på maskinen och dess komponenter.

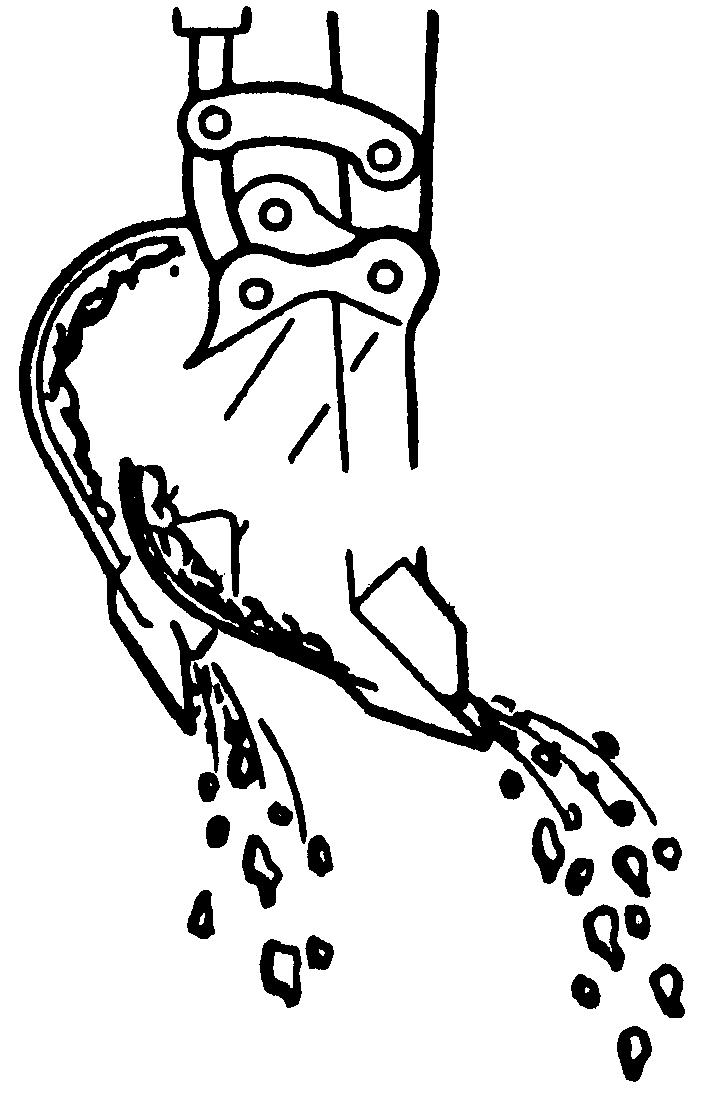

Hur man avlägsnar sand och jord från skopan. Placera armen i horisontal position och placera skoveln till ett tippläge. Om sand och jord inte faller ut, rör skopspaken till höger och vänster några gånger för att avlägsna jorden som fastnat i skopan.

Grävning av diken

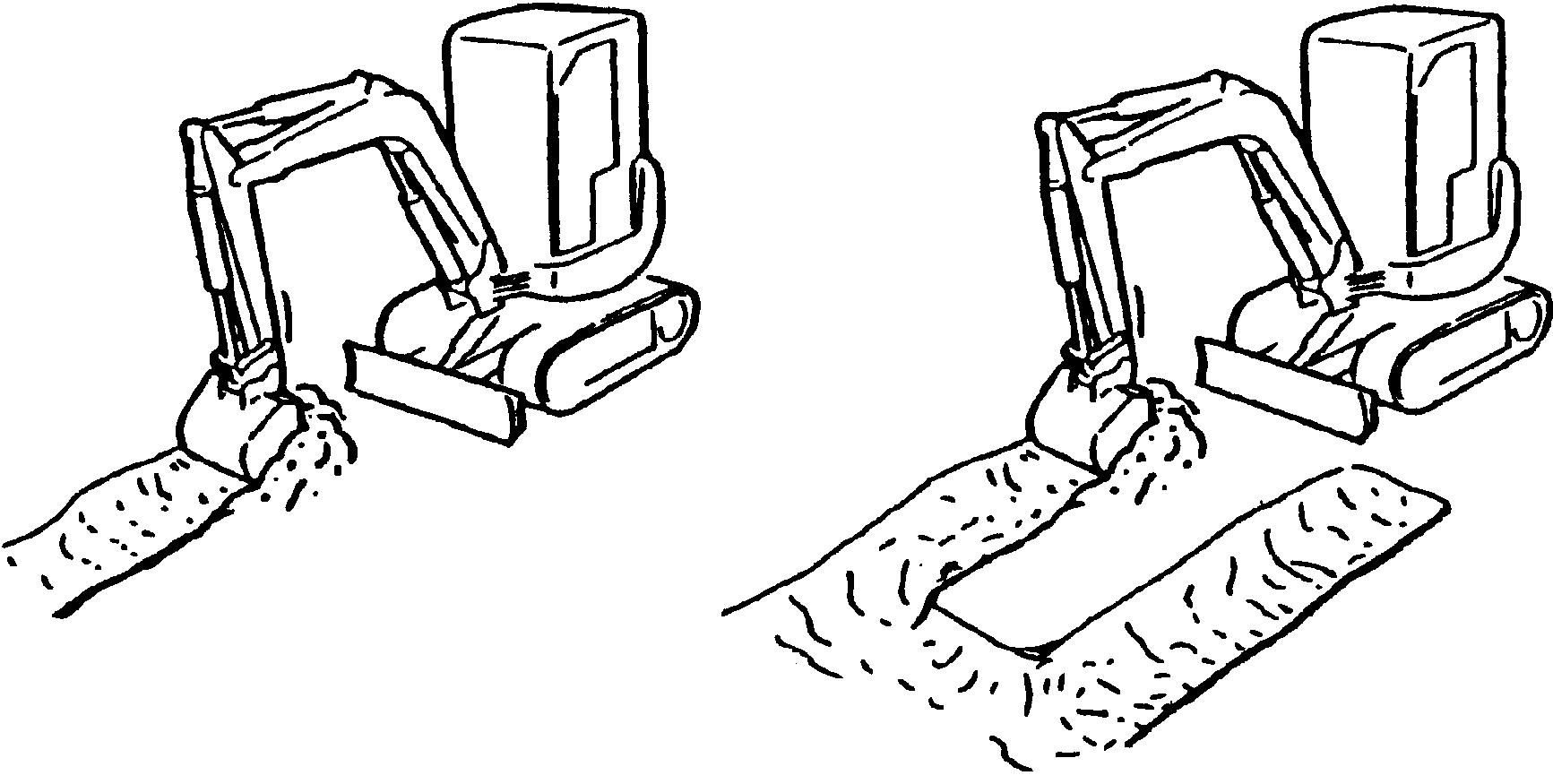

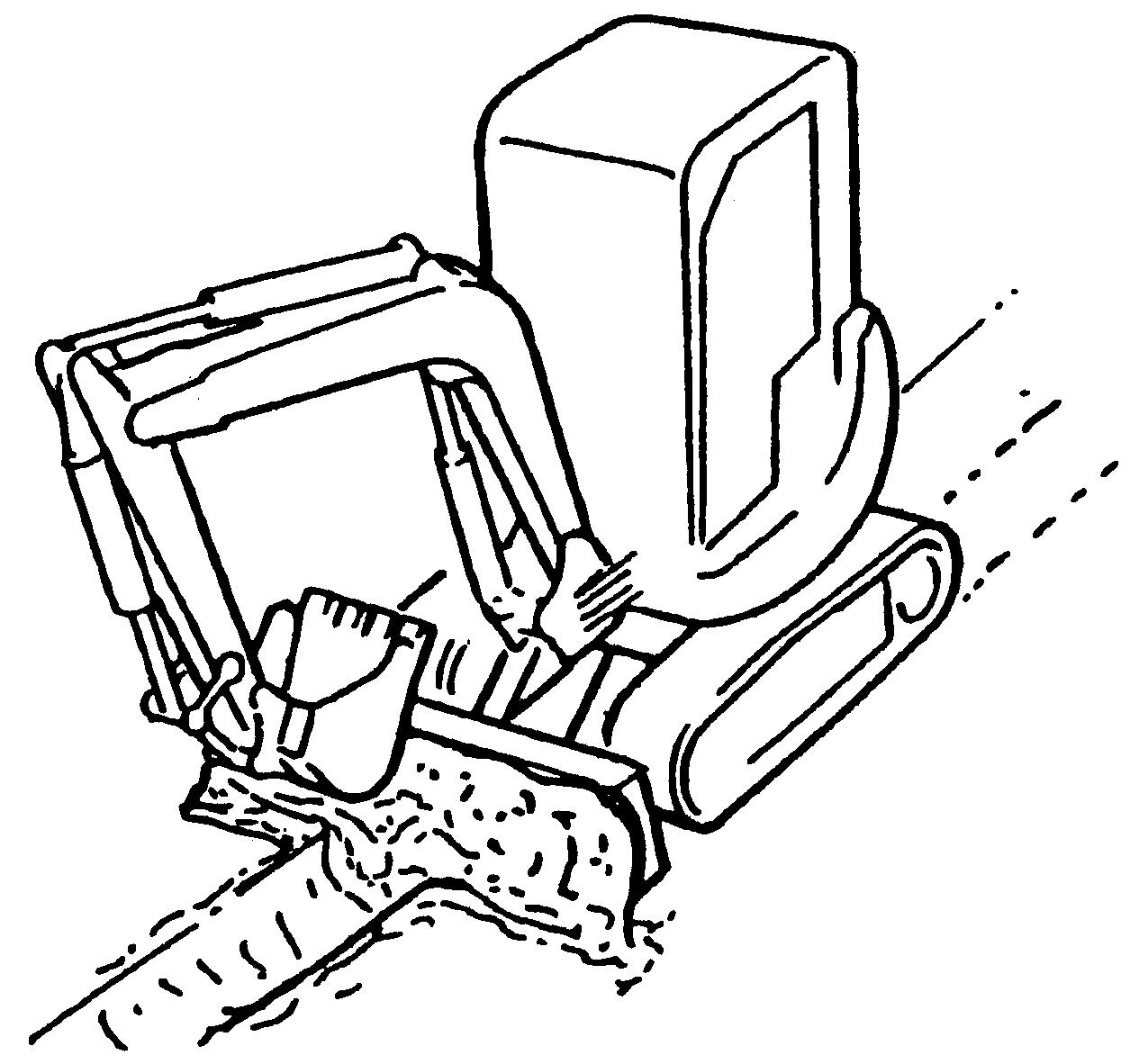

Arbetseffektiviteten förbättras avsevärt när skopan riktas korrekt för att gräva diken och parallellt med ett dike.

För att gräva breda diken ska man först gräva ut de två sidorna och sedan fortsätta i mitten.

Använder skrapan

Skrapan ska användas för att fylla på eller nivellera.

För att fördela jordhögen på maken med skrapan startar du från toppen eller sidorna av jordhögen. Om det behövs kan man reglera skrapans höjd med hjälp av den tillhörande spaken för reglering.

Offset grävning

S Varning

EFTERSOM SVÄNGKRANARMENS MANÖVERUTRYMME ÄR BREDARE, MANÖVRERA TILLSATSENHETEN OCH VAR EXTRA

UPPMÄRKSAM ANGÅENDE OMGIVNINGSFÖRHÅLLANDENA.

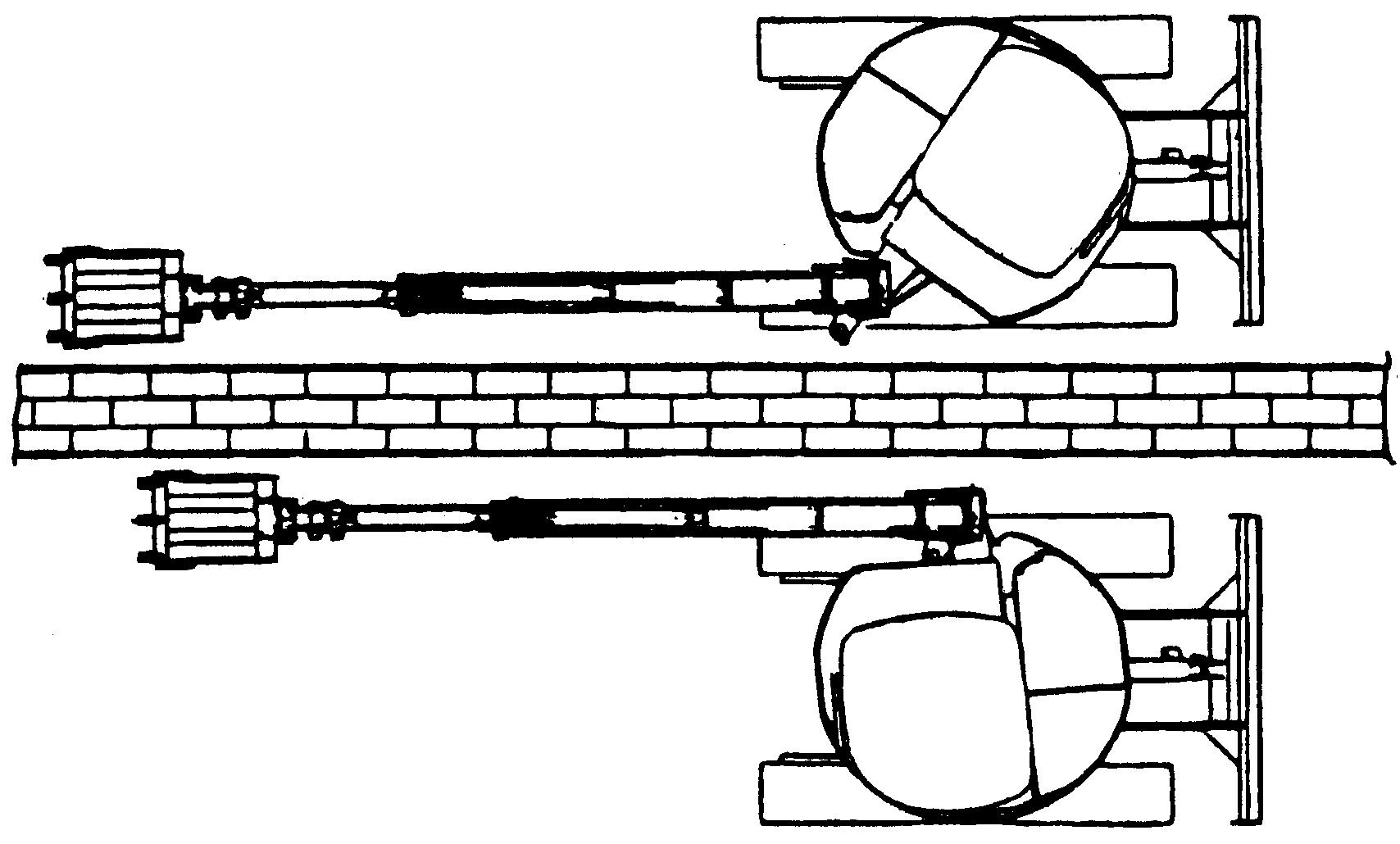

Genom att trycka ned svängpedalens (1) vänstra och högra sidor växelvis, svänger bommen (2) till vänster och höger riktning och möjliggör offset grävning i trånga utrymmen.

Genom att trycka ned svängpedalens vänstra sida, svänger kranarmen åt vänster, och genom att trycka den högra sidan svänger kranarmen åt höger.

Fördelen med denna funktionen är att den möjliggör offset grävningsarbete såsom visas i figuren.

P Lastning

Arbetseffektiviteten förbättras om man placerar lastbilen så att armens vridningsvinkel blir så liten som möjligt. Samtidigt får föraren optimal sikt.

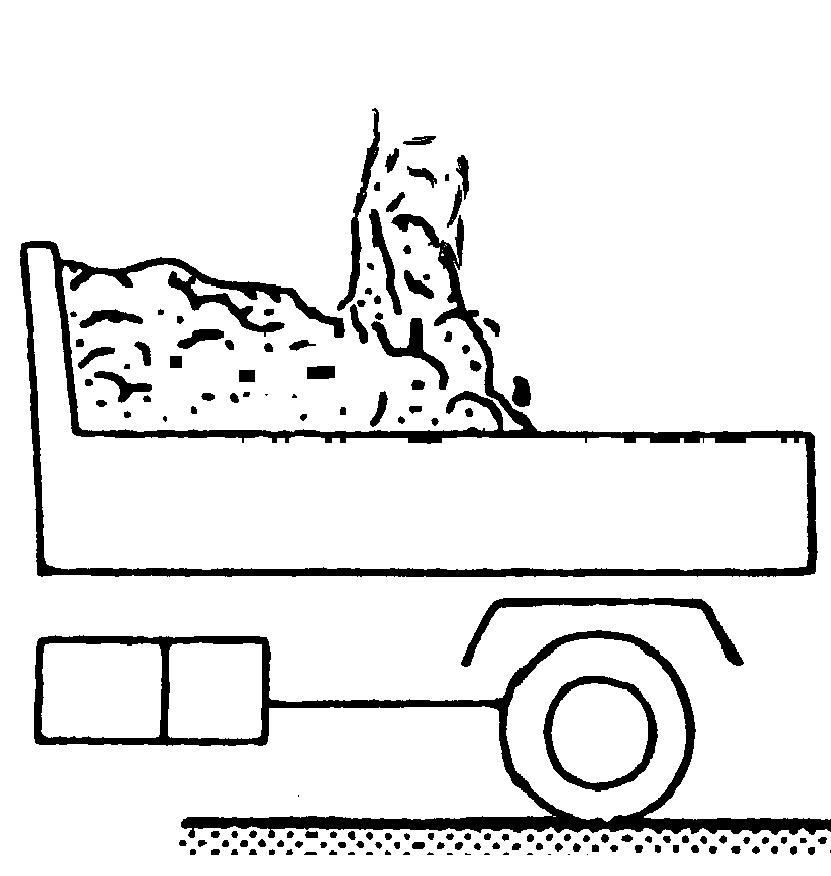

Vi rekommenderar er att börja pålastningen från den främre delen av lastbilens flak. Detta förenklar pålastningen och gör det möjligt att lasta på mer material än om man lastar på från sidan.
