3. MASKINENS FUNKTION

Rotation moturs

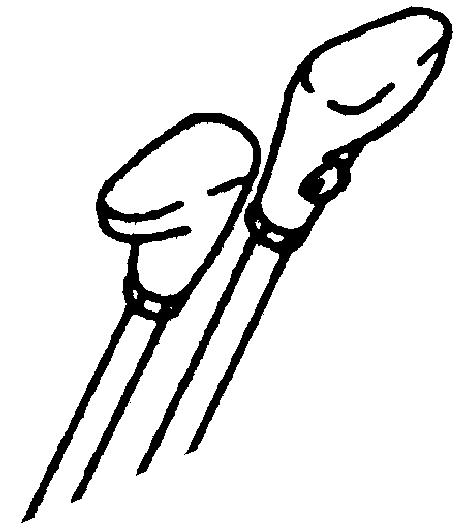

Tryck den högra spaken framåt (1) och samtidigt den svänga spaken bakåt (2).

Växla från en förflyttningshastighet till en annan

För en “HÖG” förflyttningshastighet U (2a), tryck in och släpp knappen på handtaget på den högra spaken. Indikeringen med en hare (1) på instrumentbrädan tänds.

Kör maskinen med spakarna för förflyttning. För att återgå till LÅNGSAM förflyttningshastighet

T (1a), stanna, tryck på vederbörlig knapp och släpp den.

OBS!: förflyttningshastigheten återställs alltid till LÅNGSAM när man vrider startnyckeln till OFF.

Stopp F Rflyttning

Placera höger och vänster spak för förflyttning i NEUTRALT läge för att stanna maskinen. Stanna inte maskinen plötsligt. Stanna maskinen så långsamt som möjligt.

F Rflyttningsf Reskrifter

S Varning

•TAG HJÄLP AV EN PERSON SOM SIGNALERAR NÄR DU KÖR PÅ VÄGKANTEN ELLER BEGRÄNSADE OMRÅDEN.

•HÅLL PERSONER PÅ AVSTÅND FRÅN UPPHÖJDA ANORDNINGAR FÖR ATT FÖRHINDRA OLYCKOR.

Flytta dig alltid med låg skopa, speciellt i sluttningar eller vid körning. Skopan ska hur som helst vara tillräckligt lyft för att passera över hinder. Använd inte skopan för att lyfta eller transportera personer.

Se till att placeringen av driftmotorn (1) är känd innan någon rörelse åtgärd utförs. Flytta maskinen med driftmotorerna bak på maskinen för långa avstånd.

Kör om möjligt på solid och horisontal mark, helst rakt (eller i vida kurvor). För att svänga maskinen kan det vara lämpligt att köra fram och tillbaka istället för att köra genom en tvär kurva.

Kontrollera bärkapaciteten på broar och vägkanter. Förstärk dem vid behov.

Håll tillräckligt säkerhetsavstånd från broar och elkraftsledningar. Innan du börjar gräva ska du undersöka om det finns elledningar, gasledningar, vattenledningar eller andra offentliga anläggningar, och var de är placerade. Vid tveksamheter ska du kontakta lokala myndigheter och/eller distributörer (elverk, gasverk, televerk, vattenverk osv).

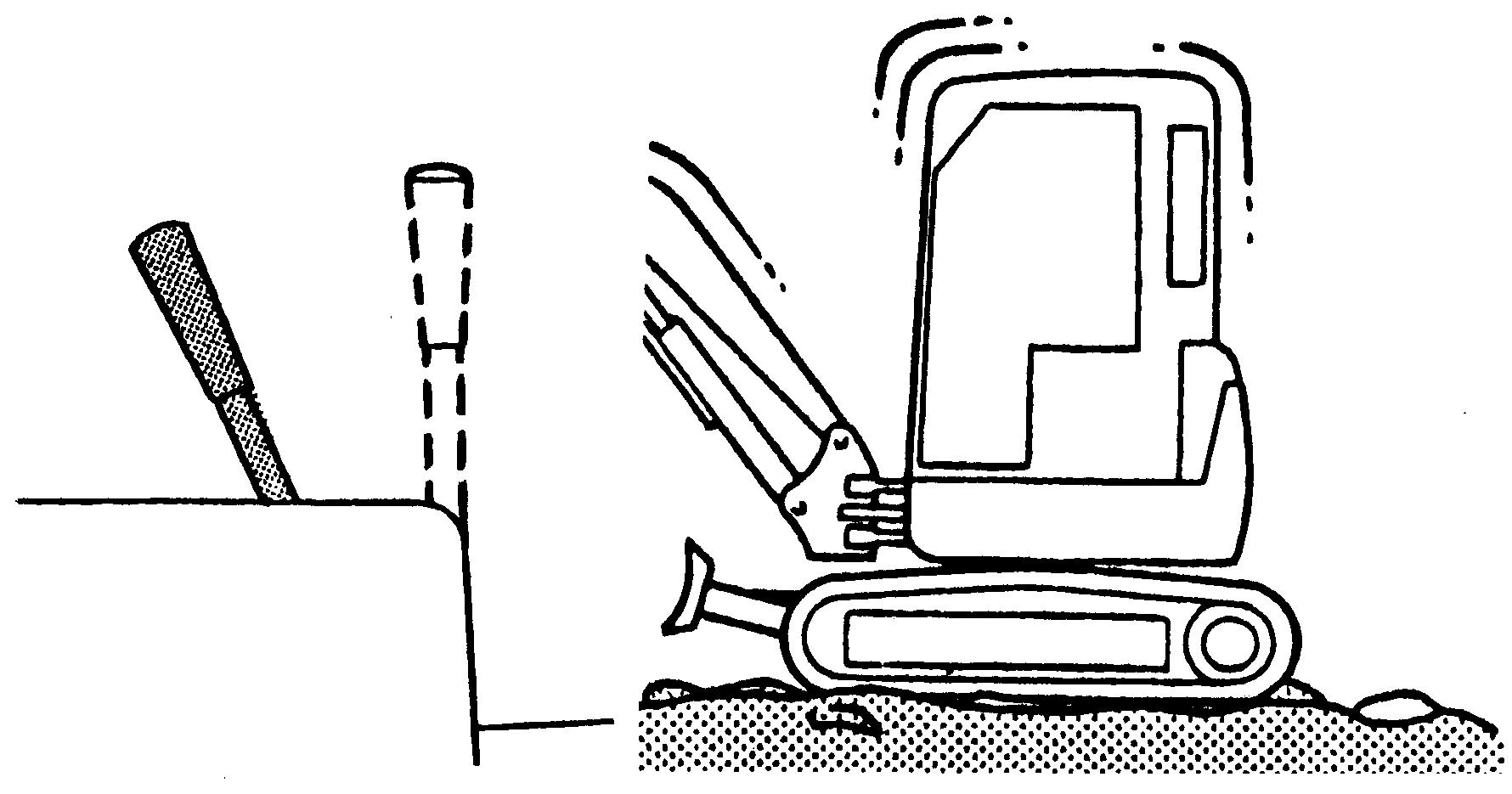

Använd den låga hastigheten (1a) T (A) när du kör på ojämnt underlag för att minska vibrationerna och kontrollera att driftspaken är ställd på min. tomgång (B).

Tillåt inte stora eller tunga objekt slå emot driftmotorerna. Kör inte över stora föremål såsom stenblock, etc.

Kör med låg hastighet på snötäckta eller isiga vägar. Undvik att starta och stoppa abrupt och undvik tvära vridningar av förarhytten plötsligt.

För på- och avlastning vid transport ska man avlägsna eventuell lera som fastnat på larvfötterna för att maskinen inte ska halka på rampen.

FÖRSIKTIGHETSÅTGÄRDER VID KÖRNING TVÄRS SLUTTNINGAR

S Varning

FÖLJ NEDANSTÅENDE SÄKERHETSFÖRESKRIFTER NOGGRANT VID ANVÄNDNING AV

MASKINEN I SLUTTNINGAR. DETTA FÖR ATT

FÖRHINDRA SKADOR PÅ GRUND AV OFÖRUTSEDD MASKINTIPPNING.

S Varning

STÄNG ALLTID AV MASKINEN INNAN VÄXELN

FÖRFLYTTNINGSHASTIGHET. VÄXLA ALDRIG

VID KÖRNING. UNDVIK I SYNNERHET ATT

VÄXLA TILL SNABBT FÖRFLYTTNINGSLÄGE

VID KÖRNING I EN SLUTTNING: DETTA KAN

MEDFÖRA FARA.

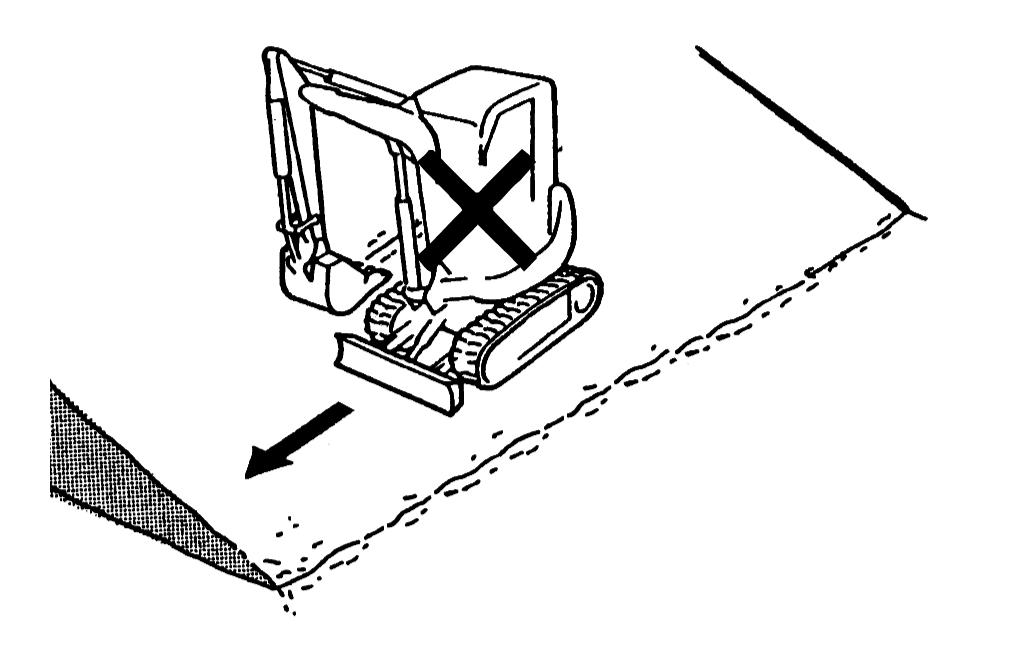

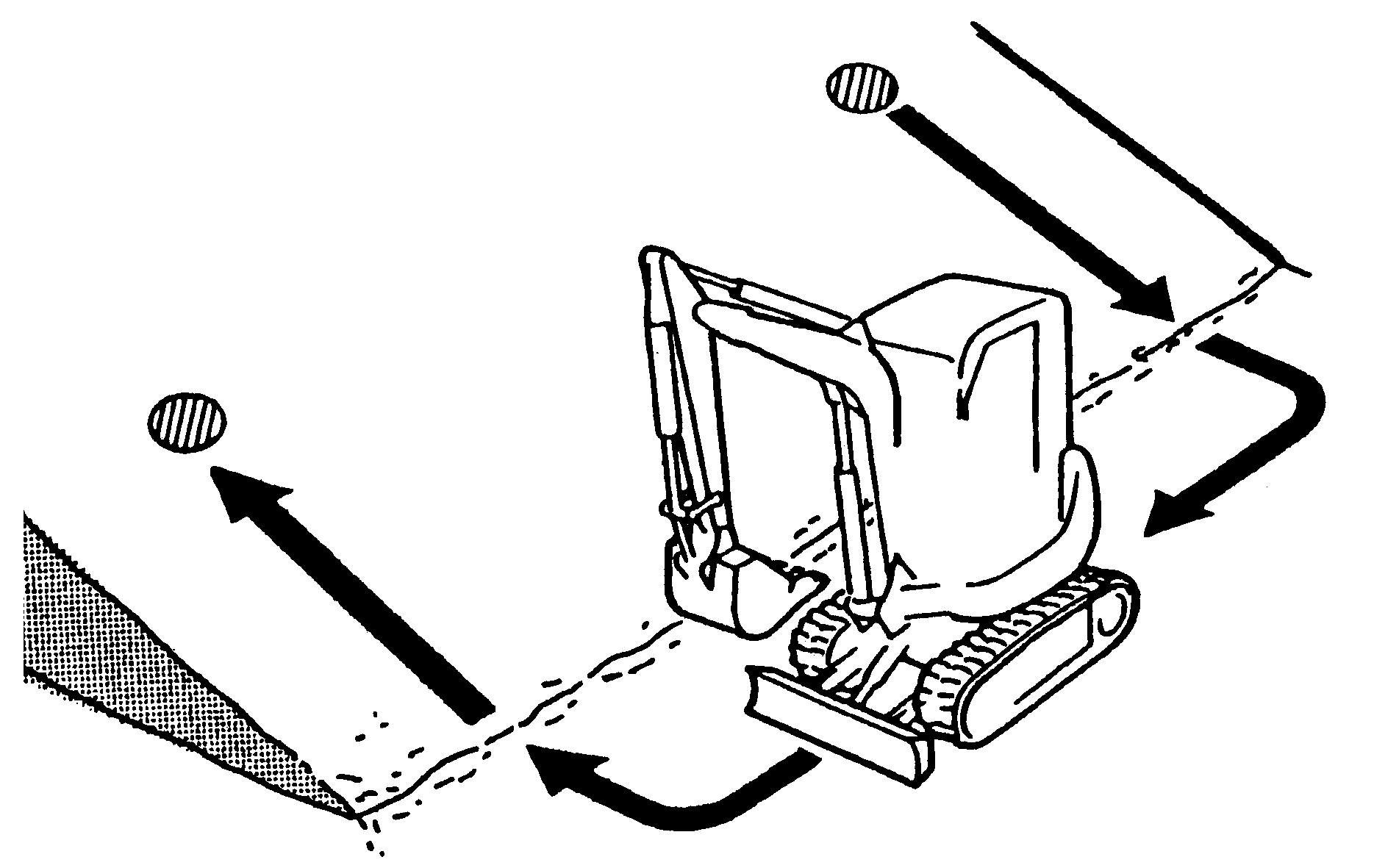

Undvik i möjligaste mån att köra tvärs över sluttningar.

Kör med låg hastighet.

Lyft upp skopan i körriktningen 30÷40cm från marken vid förflyttning. Backa inte i nedförsbackar.

Om maskinen slirar, sänk omedelbart skopan och bromsa.

Rotera aldrig förarhytten i nedförsbackar: maskinen kan välta. Om åtgärden absolut måste utföras, skapa ett plant arbetsområde på sluttningen.

Kör aldrig i upp- eller nedförsbacke med en lutningsgrad på 30° (÷58%) eller mer.

Om motorn stängs av i en sluttning ska du sänka skopan till marken med en gång. Sätt handspakarna i NEUTRALLÄGE och starta åter motorn.

När man stöter på svårigheter i uppförsbacke, p.g.a. att larvfötterna slirar eller liknande, kan man hjälpa till med grävarmen för att dra maskinen i backen med hjälp av skopan.

Om maskinen parkeras på sluttande mark, även tillfälligt, sänk skopan (1) och skrapan (2) till marken, placera samtliga kontrollspakar i NEUTRALLÄGE, ställ säkerhetsspaken på “BLOCKERAD” (upp) och blockera larvfötterna med bromsklossar (3).

OBS!: maskinen kan inte utveckla hela sin kraft förrän den hydrauliska oljan blivit uppvärmd. Förvärm maskinen fullständigt innan du kör på en brant sluttning.

ANVÄNDNING AV MASKINEN I VATTEN/PÅ

MJUK MARK

OBS!: förarhyttens svängningslager, vridmotorns vridtapp och kontrollventilen för vridning får inte användas i vatten eller lera.

Om maskinen används i vatten eller lera, kan rotationslagren och annat slitas onormalt. Omedelbar smörjning i smörjbad eller genomgång av rotationslagret krävs.

Om flodbottnen är plan och vattenflödet långsamt kan maskinen användas i vatten förutsatt att vattnet inte når högre än larvfötternas styrplatta (1).

Använd maskinen med försiktighet när du arbetar under sådana förhållanden och kontrollera flodbäddens tillstånd. Kör aldrig i djupare vatten.

På mycket mjuk mark kan maskinen sjunka ner gradvis. Iaktta således maskinen noggrant under arbetet.

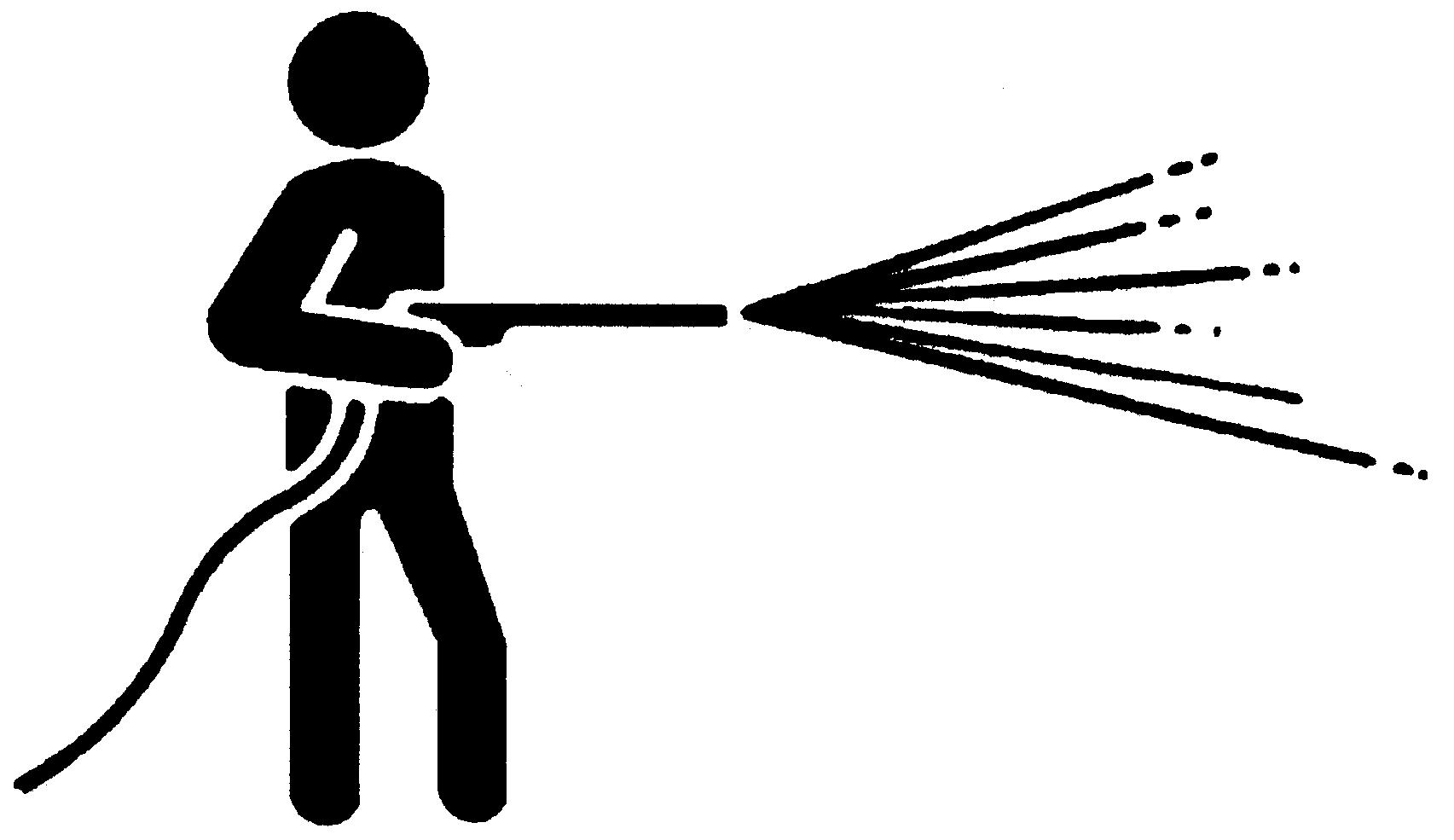

Efter att maskinen kommit kontakt med havsvatten ska man rengöra den noggrant för att avlägsna salt.

Smörj, med hjälp av en smörjapparat under tryck, de maskindelar som varit i kontakt med vatten under längre tid ända tills fett tränger ut.
