MASKINENS FUNKTION

Anslutning Och Fr Nkoppling Av Batterikablar

Vrid startnyckel till OFF innan du ansluter startkablarna. Anslut startkablarna på följande sätt.

S Varning

•OM MAN ANSLUTER BATTERIKABLARNA PÅ ETT FELAKTIGT SÄTT KAN BATTERIET EXPLODERA. VAR AV DENNA ANLEDNING MYCKET FÖRSIKTIG VID ANSLUTNINGEN.

•STARTMOTORN FUNGERAR MED 12 V CC. ÄVEN DET BATTERI SOM FÖRDELAR STRÖMMEN MÅSTE VARA PÅ 12 V CC.

Tag av den vänstra huven (1). Öppna sedan luckan (2) under förarens sits.

Tag bort skyddet (3) på batteriklämmorna.

Anslut den ena änden av den positiva kabeln (röd) till det urladdade batteriets positiva pol (+).

Anslut den andra änden av den positiva kabeln (+) (röd) till den positiva polen (+) på batteriet som fördelar strömmen.

Anslut klämman på startkabeln (svart) till den negativa polen (-) på batteriet som fördelar strömmen.

Anslut slutligen den andra klämman på den negativa startkabeln (-) (svart) till den avstängda maskinens övre chassi, bort från batteriet.

Starta motorn på fordonet med batteriet som fördelar ström och låt den gå under cirka 10 minuter på tomgång vid hög motorhastighet.

Starta motorn på fordonet med det urladdade batteriet.

Koppla bort startkablarna i exakt omvänd ordning när motorn på fordonet med det urladdade batteriet har startat.

Fastställ slutligen var felet hos startsystemet/systemet för laddning av batteriet ligger och reparera det.

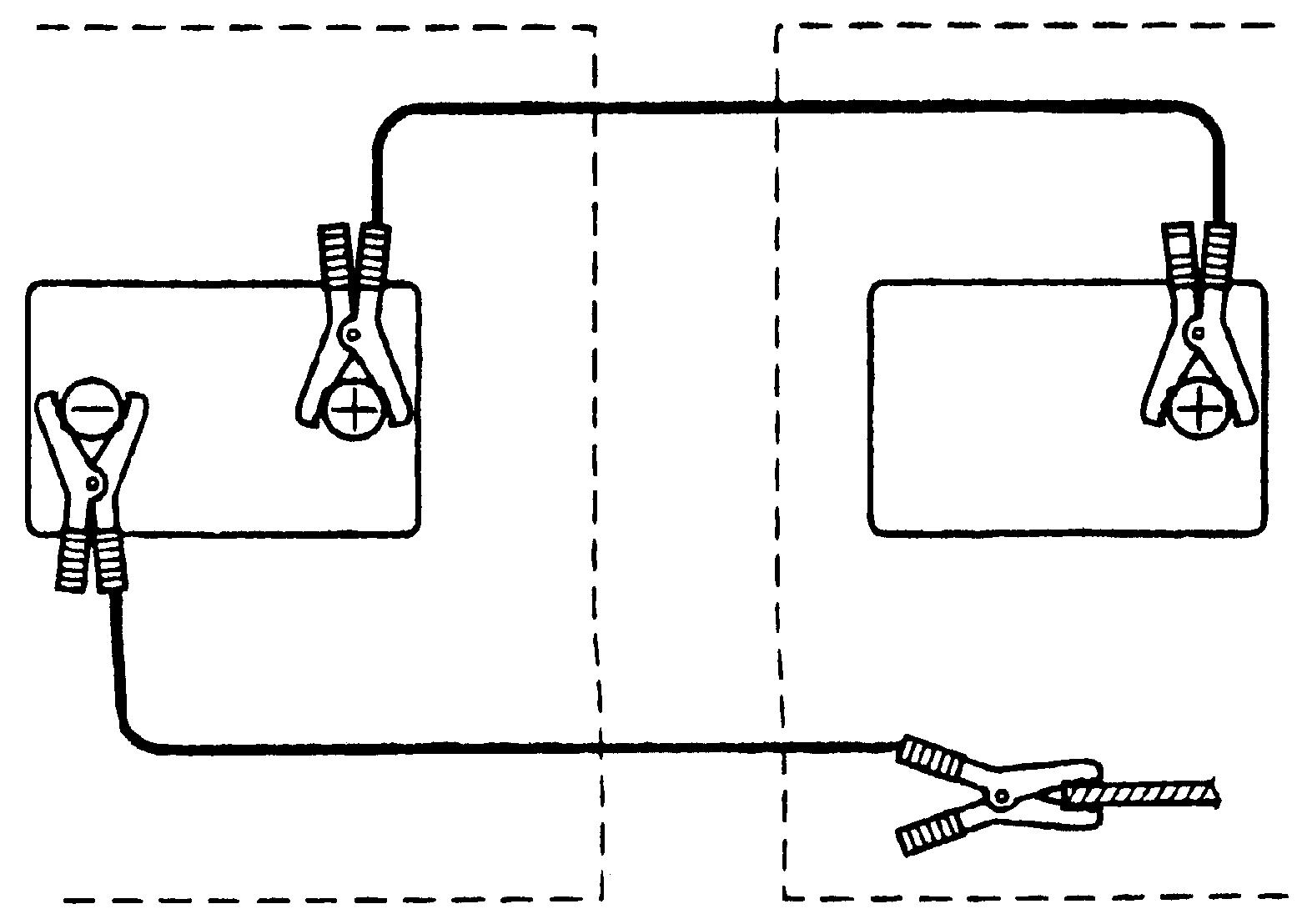

A.Extrabatteri

B.Urladdat batteri

C.Kabel röd

D.Kabel svart

E.Till den trasiga maskinens övre chassi

Ordning för anslutning av kablarna: 1>2>3>4

Ordning för urkoppling av kablarna: 4>3>2>1

3.1.5KONTROLLER EFTER ATT MOTORN

HAR STARTAT

Kontrollera följande efter att motorn har startat.

S Varning

•OM MAN OAVSIKTLIGT KOMMER I KONTAKT MED EN KONTROLLSPAK KAN DETTA LEDA TILL ATT MASKINEN RÖR SIG PLÖTSLIGT.

STÅ ELLER BYT ENDAST POSITION EFTER ATT HA KOPPLAT IN SÄKERHETSSPAKEN.

•KONTROLLERA ATT DET INTE FINNS NÅGRA

PERSONER ELLER HINDER I MASKINENS

SVÄNGRADIE INNAN DU STARTAR MOTORN.

KONTROLLERA DRIFTMOTORERNAS POSITION INNAN DU STARTAR RÖRELSEN OCH

TUTA I SIGNALHORNET INNAN DU BÖRJAR ARBETET.

KONTROLLERA INSTRUMENTBRÄDA

Kontrollera alla instrument och kontrollampor. Indikatorlampa (1) tänds när batteriet är urladdat. Indikatorlampa (2) tänds när motoroljenivån är låg. Kontrollera att bränslemätarna (3) och temperaturmätaren för kylvätskan i motorn (4) fungerar korrekt.

SÄKERHETSLÅSSPAK

Ställ säkerhetsspaken (1) på “BLOCKERAD” (upp) när motorn är igång.

Kontrollera om området runt om maskinen är säkert och rör sedan vänster och höger kontrollspak.

Kontrollera att alla funktioner, förutom skrapan och kranarmen, inte är aktiverade när säkerhetsspaken är i läget “BLOCKERAD” (upp).

Spakarna för kontroll av förflyttningen måste vara blockerade mekaniskt och får absolut inte röra sig.

OBS!: om något fel påträffas, stoppa omedelbart motorn och vidta nödvändiga åtgärder eller kontakta din återförsäljare för reparation.
