MASKINENS FUNKTION

KONTROLL OCH PÅFYLLNING AV OLJA I HYDRAULSYSTEMET

S Varning

ERSÄTT ALDRIG OLJOR ELLER FILTER PÅ EN MASKIN SOM NYLIGEN SLUTAT ARBETA. STÄNG MASKINEN OCH LÅT DEN SVALNA INNAN DU PÅBÖRJAR NÅGOT KONTROLLELLER UNDERHÅLLSARBETE: RISK FÖR BRÄNNSKADOR. TÖM HYDRAULSYSTEMETS INRE TRYCK INNAN ARBETET MED EN HYDRAULKOMPONENT: RISK FÖR KROPPSSKADOR.

Flytta maskinen till fast och plan mark för att kontrollera hydrauloljenivån.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”.

Vänta tills maskinen har svalnat. Öppna motorhuven med startnyckeln och blockera den med stödet.

Kontrollera oljenivån genom titthålet (1) på sidan av den hydrauliska oljetanken. Oljenivån är korrekt när den är mellan markeringarna “H” and “L”.

Oljenivån varierar beroende på oljans temperatur och ska fastställas inom följande värden:

Före start: “L” nivå (oljetemperatur 10 ÷ 30 °C)

Normal funktion: “H” nivå (oljetemperatur 50 ÷ 80 °C)

OBS!: undvik att fylla på systemet för mycket. Detta skadar hydraulsystemet och gör att oljan läcker ut.

Om hydrauloljenivån är för låg, fyll på enligt rekommendationerna.

Töm alltid ut det inre trycket i tanken.

När du har försäkrat dig om att det inre trycket i hydraultanken är noll, lossa skruvarna (2) och tag bort locket (3). Fyll tanken med rekommenderad hydraulolja genom påfyllningslocket och återställ rätt nivå.

Kontrollera O-ringen (5) på locket (4) och byt ut om den är utsliten eller skadad.

Montera dit locket (4) igen och skruva fast det med skruvarna vid det angivna momentet.

Åtdragningsmoment: 23,6 ± 1,9 Nm

Starta motorn. Aktivera cylindern 5-10 gånger obelastad. Återställ maskinen i läget för att kontrollera oljan.

Stanna motorn och kontrollera oljenivån på nytt. Fyll på mer olja vid behov.

Tag bort stödet och stäng motorhuven.

KONTROLL NIVÅ BRÄNSLE

S Varning

ANVÄND ENDAST DIESELBRÄNSLE OCH

STÄNG ALLTID AV MOTORN INNAN DU TANKAR MASKINEN.

VAR FÖRSIKTIG SÅ ATT BRÄNSLET INTE RINNER ÖVER VID TANKNING. GÖR RENT EFTER

OLJA SOM EVENTUELLT SPILLTS UT, FÖR ATT UNDVIKA BRÄNDER.

ELIMINERA FARLIGT AVFALL ENLIGT MILJÖLAGARNA OCH MILJÖFÖRESKRIFTERNA.

Vrid startnyckeln (1) till läget “ON” så att kontrollamporna på instrumentbrädan tänds.

Kontrollera bränslenivåmätaren (2). Tanka upp om nivån är för låg.

Placera maskinen på ett plant underlag.

Stöd skopan mot marken.

Ställ reglagespaken på lägsta hastighet, stanna motorn och tag ur startnyckeln; ställ sedan säkerhetsspaken på “BLOCKERAD”.

Öppna locket (3) med startnyckeln.

Bränsletank kapacitet: 53 liter

Rengör filtret (4) med dieselolja eller med tryckluft om det är tilltäppt och sätt det sedan på plats igen. Sätt på locket (3) efter att du har tankat och lås det med nyckeln.

Stäng och blockera motorhuven med nyckeln. Vi rekommenderar er att fylla på med bränsle efter arbetsdagens slut. På detta sätt förhindras kondensering under natten. Kontrollera att tanken inte töms helt på bränsle då det medför att det kommer in luft i bränslesystemet, och systemets då måste avluftas.

KONTROLLERA BRÄNSLELÄCKAGE

Kontrollera och reparera eventuella bränsleläckage. Starta inte maskinen om bränslet är slut. Bränsleläckage kan orsakas av en defekt avtappningsplugg, sprickor i slangarna eller av lösa slangklämmor.

Stoppa alltid motorn omedelbart om du upptäcker ett bränsleläckage. Reparera det innan ni startar maskinen igen.

KONTROLLERA BÄLTET

S Varning

DE ROTERANDE DELARNA SOM REMMAR OCH FLÄKTAR KAN GE UPPHOV TILL ALLVARLIGA OLYCKSFALL. UNDVIK FLÄKTEN OCH BÄLTET NÄR MOTORN ÄR IGÅNG. STANNA MOTORN INNAN SERVICE.

Kontrollera om remmens (1) spänning är otillräcklig eller om remmen är utsliten eller skadad. En otillräcklig spänning kan leda till att batteriet inte laddas, till överhettning av motorn och till att remmen slits ut på ett onormalt sätt. Om remmen är för spänd, däremot, kan detta skada lagren eller själva remmen. Använd en kraft på 98 N på bältets mitt mellan drivhjulen och mät bältets böjning.

Böjningen: 8 ÷ 10mm

Kontroll Av Kontrollampor

S Varning

OM MAN OAVSIKTLIGT KOMMER ÅT NÅGON

KONTROLLSPAK KAN DETTA GE UPPHOV TILL ATT MASKINEN RÖR SIG PLÖTSLIGT. PLACERA

ALLTID SÄKERHETSSPAKEN I BLOCKERADE

LÄGET (UPP) INNAN FÖRARPLATSEN LÄMNAS. SKRAPANS OCH KRANARMENS FUNKTIONER ÄR AKTIVERADE ÄVEN NÄR SÄKERHETSSPAKEN ÄR BLOCKERAD (UPP).

Innan du startar motorn, kontrollera att kontrollamporna tänds korrekt:

Kontrollera om spaken för blockering av manövreringsanordningarna befinner sig i det “BLOCKERADE” (upp) läget.

Kontrollera att samtliga kontrollspakar befinner sig i “NEUTRALT” läge.

Försäkra dig om att reglagespaken står på min. tomgång.

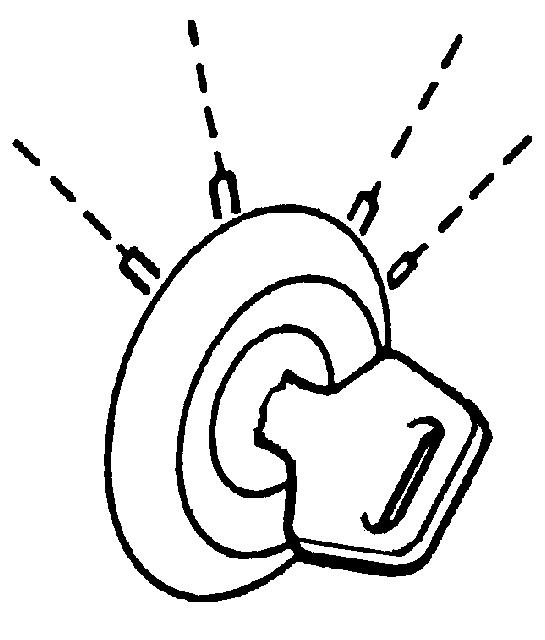

Vrid startnyckeln till “ON” och kontrollera att kontrolllamporna tänds i överensstämmelse med nyckels läge, se tabellen här bredvid.

Starta inte maskinen om varningslamporna är tända. Vid behov, kontakta en auktoriserad återförsäljare och kontrollera att alla lampor fungerar korrekt.

OBS!: kontrollera att alla kontroll- och varningslampor fungerar korrekt innan du startar maskinen.

KONTROLLERA ARBETSBELYSNING

Vrid startnyckeln till läget “ON”, sätt på strålkastaren och kontrollera att den fungerar korrekt.

Om strålkastaren inte tänds är förmodligen glödlampan utbränd eller något elektriskt fel har uppstått.

RÖD: kontrollampor

GUL: kontrollampa

1 Motorolja Trycklampa

AV Lampa PÅ

2 Laddning av batteriet Lampa Lampa AV Lampa PÅ Lampa AV

3 Kylvätska motor Kontrollampa för temperatur Lampa AVLampa AVLampa AV

4 Lågt bränsle. Kontrollampor Lampa AVLampa AVLampa AV

5 (2a) hastighet Driftlampa Lampa AVLampa AVLampa AV
