AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

DREJNINGSMOMENT-SPECIFIKATIONER PER DEL (CX210B L,C LR typer og CX240B)

BEMÆRK: Brug Loctite 262, eller lignende, på de markerede skruer (*).

Elektrisk System

Sikringer

VIGTIGT: Drej tændingsnøglen til position "Lukket", før der skiftes sikringer eller relæ.

VIGTIGT: Udskift aldrig en sikring med en, der har en anden ampere-værdi.

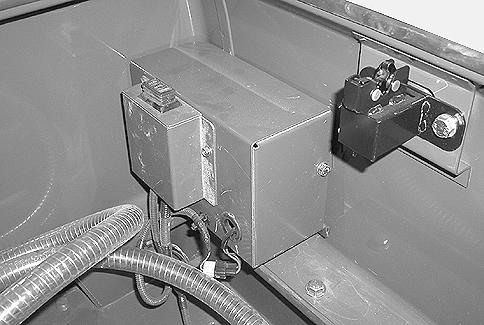

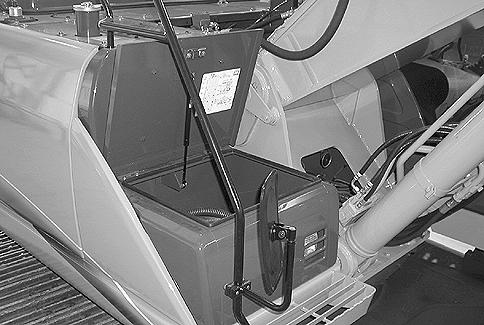

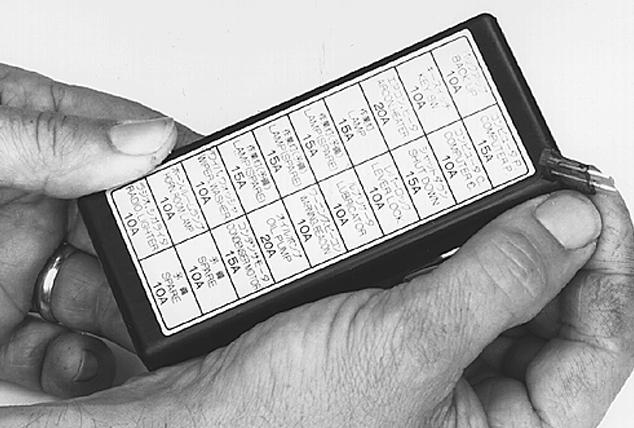

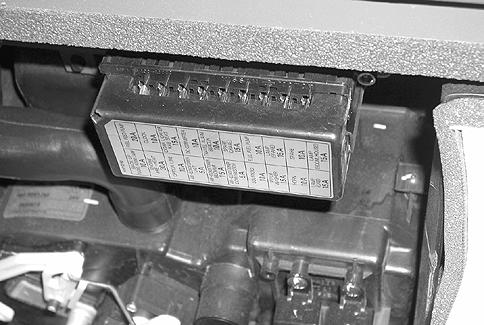

Sikringsdåsen nås ved at åbne panelet bag operatørsædet.

Fjern dåsens låg for at få adgang til sikringerne.

På dækpladen er angivet, hvad hver sikrings funktion er, og hvilken ampere-værdi den har.

BEMÆRK: For at fjerne eller anbringe en sikring anvendes udtrækkeren anbragt i øverste højre hjørne på dækpladen.

Batterier

VEDLIGEHOLDELSESSPECIFIKATION

Kontrol af opladningsstatus......................................................................................................For hver 250 timers drift Kontrol af elektrolyt...................................................................................................................For hver 250 timers drift

BEMÆRK: Hvis maskinen skal startes med hjælpebatterier/startkabler, se "Forbindelse af hjælpebatterier".

Advarsel

Før der udføres arbejde på det elektriske kredsløbs komponenter, skal tændingsnøglen sættes i "OFF"(slukket) position. Ved afmontering af batterier, skal det negative (-) kabel altid afbrydes først. Ved genmontering af batteriforbindelsen, skal det negative (-) kabel altid forbindes sidst.

Advarsel

Batterisyren kan forårsage alvorlige forbrændinger/ ætsninger. Batterier indeholder svovlsyre. Undgå kontakt med hud, øjne og tøj.

Modgift:

UDVENDIG: skyl grundigt med vand og tag tilsmudset tøj af.

INDVENDIG: provoker ikke opkastning. Skyl munden godt med vand. Rådspørg en læge.

ØJNE: skyl grundigt med vand i 15 minutter og rådspørg en læge.

Advarsel

En gnist eller åben flamme, kan få brintdampene i batteriet til at eksplodere. For at afværge eksplosion, gøres følgende:

- Når batterikablerne skal afmonteres, afmonteres det negative kabel (-) altid først.

- Når batterikablerne skal forbindes igen, forbindes det negative kabel (-) altid sidst.

- Kortslut aldrig batteripolerne med metalgenstande.

- Lad være med at svejse, slibe eller ryge i nærheden af batterierne.

Advarsel

Batterier afgiver eksplosive gasser. Hold al åben ild, gnister og cigaretter væk fra batterierne. Sørg for passende ventilation, når batterier oplades, eller når de bruges i lukkede rum. Beskyt altid øjnene, når der arbejdes i nærheden af batterier.

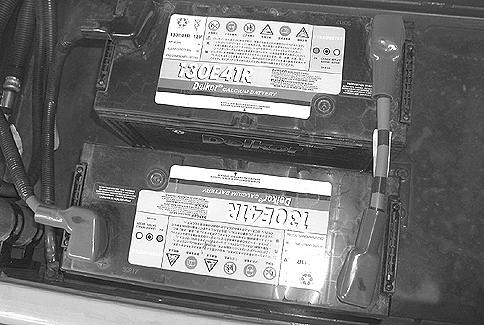

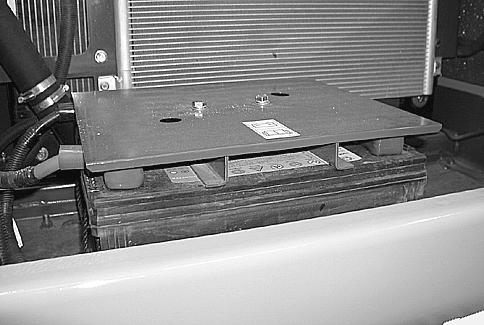

For at få adgang til batterierne, skal du åbne den venstre sidedør og fjerne glidepladen.

KONTROL AF VEDLIGEHOLDELSESFRIT BATTERIS OPLADNING

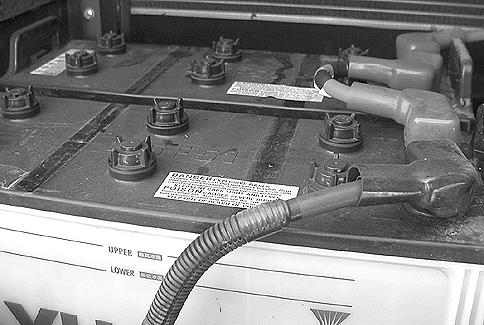

Batteriets ladeindikator viser dets opladning.

Hvis farven er:

Grøn: Korrekt opladet.

Sort: Utilstrækkelig opladet. Oplad batteriet, indtil indikatoren viser grønt.

Gennemsigtig (farveløs): Udskift batteriet hurtigst muligt.

TJEK AF ELEKTROLYTNIVEAU I BATTERI, DER SKAL VEDLIGEHOLDES

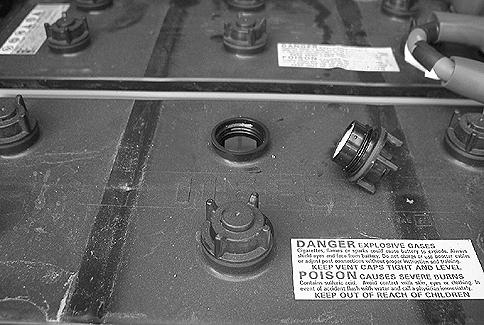

Fjern hætterne, og kontrollér væskestanden for hver celle. Væskestanden skal være mellem 10 og 15 mm over pladerne. Tilsæt destilleret vand, hvis nødvendigt, og skru hætterne på igen.

VIGTIGT: Når der tilsættes destilleret vand ved temperaturer under 0°C, skal batterierne oplades eller motoren køre i ca. to timer for at sikre, at vand og elektrolyt blandes rigtigt.

BEMÆRK: Sørg for at batteripolerne er rene, dækket med fedt, og at kablerne er korrekt fastgjort.

UDSKIFTNING AF BATTERI

1. Fjern polhætterne, afbryd kablerne (negative poler) og derefter kablerne (positive poler). Fjern antisulfatstoffet og derefter batteriklemmerne.

2.Anbring et nyt batteri og sæt klemmerne på plads igen.

3.Rengør kablerne og batteripolerne, og dæk dem med fedt.

4.Monter nye antisulfateringsskiver, forbind de positive kabelender til de positive poler og derefter de negative kabelender til de negative poler. Monter polhætterne.

ADVARSEL

Vend ikke polerne. Forbind de positive kabler til de positive (+) poler og de negative kabler til de negative (-) poler.

5.Genanbring skydepladen.

ADVARSEL

Opbevar altid batterier på et sikkert sted, udenfor børns rækkevidde.

ADVARSEL

Rør aldrig ved batteriernes poler med hænderne, da elektrolysen kan ske i menneskets krop og forårsage læsioner på vitale organer.

Forbindelse Af Hj Lpebatterier

Advarsel

At forbinde hjælpekabler forkert, eller kortslutte polerne, kan forårsage en ulykke. Tilslut startkabler efter følgende instruktioner.

Kontroller, at hjælpebatteriets spænding passer med maskinens spænding (24 V).

1.Fjern klemmerne.

2.Forbind det positive (+) kabel til den positive (+) pol på det første af maskinens batterier.

3.Forbind det negative (-) kabel til den negative (-) pol på det andet af maskinens batterier.

4.Start motoren.

5.Fjern først hjælpebatteriets negative (-) kabel og derefter det positive (+).

6.Monter klemmerne.

Generator

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn...................................................................................................................................For hver 1000 timers drift

Advarsel

Når der udføres svejsearbejde på maskinen (godkendt af producenten og iht. til disse anvisninger) eller andre reparationer på det elektriske system, afmonter kablerne B+ og D+ fra generatoren. Kontroller mærkaterne på kablerne, når de monteres.

VIGTIGT: Brug ikke en damprenser eller rensevæske til rengøring af generatoren.

Få din CASE-forhandler til at kontrollere generatoren.

BEMÆRK: Kontroller, at klemmerne er monterede korrekt.

Startermotor

VEDLIGEHOLDELSESSPECIFIKATION

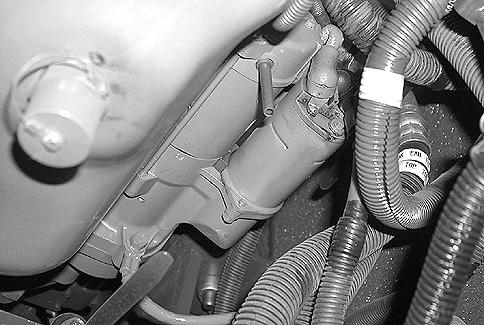

Eftersyn...................................................................................................................................For hver 1000 timers drift Få din CASE-forhandler til at kontrollere startermotoren.

BEMÆRK: Kontroller, at klemmerne er monterede korrekt.

UDSKIFTNING AF EN PÆRE LYS I FØRERKABINEN

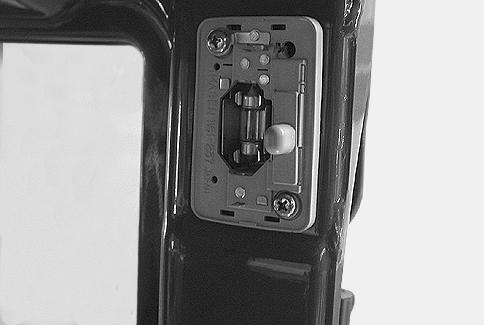

1. Afmonter låget.

2.Fjern pæren og anbring en ny pære med samme styrke (10 W).

3.Genanbring dækslet.

Ekstra Arbejdslys

1.

de fire resterende skruer.

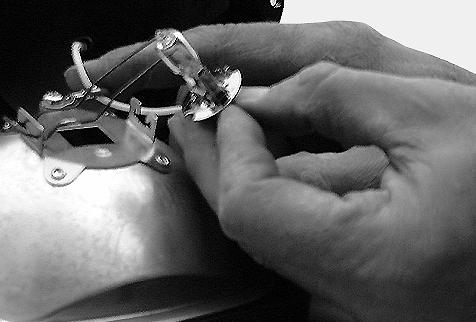

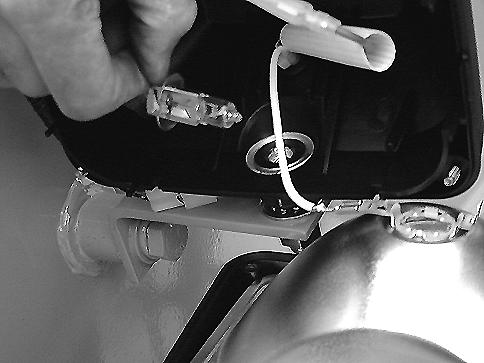

3. Træk fjederen udad, fjern pæren og anbring en ny pære med samme styrke (70 W).

VIGTIGT: Rør aldrig ved en tungsten iodid pære med fingrene.

4.Monter holderen og forbind stikket igen.

5.Sæt arbejdslyset tilbage i stilling og monter holdeskruerne.

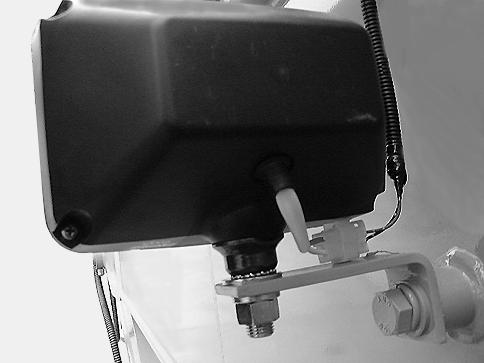

OVERVOGNS- OG FØREHUSFORLYGTER

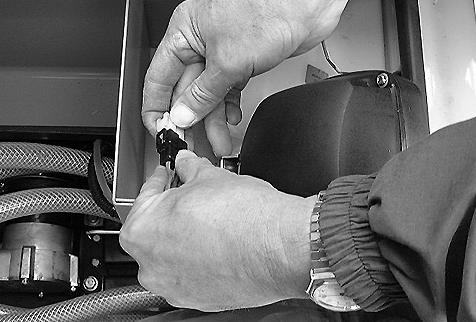

3. Afbryd stikket.

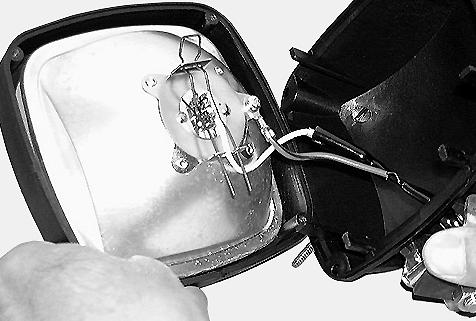

Fjern de fire skruer og vip forlygten.

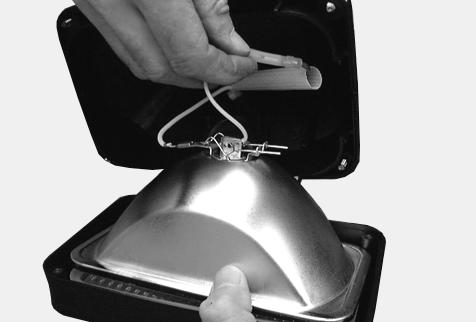

5. Træk fjederen udad, fjern pæren og anbring en ny pære med samme styrke (70 W).

VIGTIGT: Rør aldrig ved en tungsten iodid pære med fingrene.

6.Monter holderen, sæt forlygten tilbage i stilling og monter skruerne og stikket.

7.Anbring kontaktholderen.

Opbevaring

Opbevaring Af Maskinen Forberedelse Til Opbevaring

Følgende fremgangsmåde anvendes, når maskinen skal opbevares i en måned eller mere. Opbevar maskinen på et fladt, plant område, inde i en bygning, eller, hvis det ikke er muligt, udenfor dækket af en presenning. Inden opbevaring af maskinen, gøres følgende:

1.Rengør maskinen.

2.Kontroller, at ingen af maskinens dele mangler eller er beskadigede. Udskift dem hvis nødvendigt.

3.Træk gravearmen længst muligt tilbage og sænk bommen, indtil udstyret hviler på jorden.

4.Smør maskinen grundigt. De udsatte dele af stempelstængerne skal indfedtes eller dækkes med en beskyttelsesfilm. Kontakt CASE-forhandleren.

BEMÆRK: Når maskinen skal i arbejde igen, vil filmen forsvinde automatisk.

5.Mens motoren stadig er varm, skal du tømme bundkarret, skifte ud oliefiltrene og fylde op med den specificerede olie. Tjek oliestanden og fyld om nødvendigt mere på.

6.Rengør eller udskift luftfilteret.

7.Tjek kølevæskestanden. Hvis der stadig er op til 100 timer, inden næste planlagte udskiftning af kølevæske, skal du skifte kølevæsken nu.

8.Afmontér batterierne, rengør batteri-rummene, og sørg for at der ikke er spor efter syre. Opbevar batterierne på et tørt og køligt sted med temperaturer over 0°C og fjern kablet fra den negative (-) pol.

9.Mal alle områder, hvor malingen ikke dækker.

10.Sæt en prop i luftfilterets indtag og udstødningsrøret.

11.Fjern tændingsnøglen og anbring et "Må ikke benyttes"-skilt på højre betjeningsarm, og placer derefter funktionsafbryderhåndtaget i central stilling (sikkerhedsbjælken i indadvendt stilling).

12.Luk dækslerne, sidedørene og førerhusdøren.

Periodisk Kontrol

Hver måned efterses følgende:

1.Batteriopladningen og genoplad batterierne om nødvendigt.

2.Tjek standen og fyld om nødvendigt mere på.

3.Efterse slangerne, ledningerne, rørene og spænderne (for rust). Smør hvis nødvendigt.

4.Malingens tilstand. Påfør et lag anti-rust beskyttelse, hvor det er nødvendigt.

5.Tag propperne ud af luftfilterets indtag og udstødningsrøret.

6.Efter startproceduren skal du køre motoren med lav hastighed og betjene tilbehøret samt krøje- og kørselskontrollerne.

Advarsel

Undgå at køre med motoren i et lukket område. Sørg for passende ventilation hele tiden.

7.Stempelstængernes indfedtning.

8.Sæt en prop i luftfilterets indtag og udstødningsrøret.

Opstart Efter Opbevaring

1.Udluft brændstoftanken, forfiltret og brændstoffiltrene og udskift om nødvendigt filterelementerne.

2.Fyld brændstoftanken op med korrekt brændstof, se "Væsker og smøremidler" i afsnit 7.

3.Anbring batterierne og genforbind kablet til den negative (-) pol.

4.Smør maskinen grundigt.

5.Kontroller ventilatorremmenes tilstand, og udskift dem hvis nødvendigt.

6.Kontroller aircondition-remmens tilstand og udskift den om nødvendigt.

7.Tjek kølevæskestanden og fyld om nødvendigt mere kølevæske på.

8.Kontroller hydraulikvæskens stand, og kom mere væske på hvis nødvendigt.

9.Kontroller kørereduktionsgearenes og krøjereduktionsgearets oliestand og fyld om nødvendigt op med olie.

10.Rengør stempelstængerne.

11.Tag propperne ud af luftfilterets indtag og udstødningsrøret.

ADVARSEL

Inden motoren startes, skal man sikre sig, at alle betjeningshåndtag står i neutral position. Dette forhindrer, at maskinen utilsigtet sætter sig i bevægelse.

12.Fjern "Må ikke benyttes"-skiltet, og start motoren efter den almindelige fremgangsmåde.

13.Tjek omhyggeligt alle indikatorer og lamper.

ADVARSEL

Kontroller maskinen for lækager, samt dele der er gået i stykker, er defekte eller er manglende.

ADVARSEL

Undgå at køre med motoren i et lukket område. Sørg for, at der er passende ventilation hele tiden.

Motor

Seneste generation "common rail" motor, der opfylder europæiske krav med hensyn til lav røgafgivelse, jfr direktiv 97/68/EC.

CX210B og CX230BCX240B

MærkeISUZU

TypeAI - 4HK1XAH - 4HK1X

"Common rail", turbo, mellemkøler, brændstofkøler ja

Indsprøjtningelektronisk styret

Antal cylindre4

Boring/slaglængde115 mm x 125 mm

Slagvolumen5193 cm3

Kølingmed vand

StartbatterierTo batterier á 12 volt, 92 A/t

ARBEJDSSPECIFIKATIONER

CX210B og CX230BCX240B

Hastighed1800 o/min2000 o/min

Kraft CEE 80/1269117,3 kW/157 HK132,1 kW/177 HK

Motoroliekapacitet (med filter)..............................................................................................................................23,1 l Brændstoftankens størrelse.....................................................................(CX210B NLC type og CX230B): 320 l (CX210B LC, LR typer og CX240B): 410 l Brændstofpåfyldningspumpe..................................................................................................................hvis monteret Motor/pumpe monteret på fleksible ophæng.

Filtrering under støved forhold. Elektronisk styret regulator.
