AFSNIT 7 - SMØRING/FILTRE/VÆSKER

Hydraulisk System

SERVICE SPECIFIKATIONER

Kontrol af væskestanden i hydrauliktanken........................................................For hver 10 timers drift eller hver dag

Kontroller forsyningsledningerne................................................................................................For hver 50 timers drift

Aftapning af vand og bundfald fra hydrauliktanken..................................................................For hver 250 timers drift

Kontroller hydraulikvæskens tilstand......................................................................................For hver 1000 timers drift

Udskift tankens udluftningsfilter.............................................................................................. For hver 1000 timers drift

Rensning af sugefilteret..........................................................................................................For hver 2000 timers drift

Udskiftning af returfilter...........................................................................................................For hver 2000 timers drift (efter de første 250 timers drift i tilkøringsperioden)

Udskiftning af forfilteret...........................................................................................................For hver 2000 timers drift (efter de første 250 timers drift i tilkøringsperioden)

Udskift hovedpumpens afløbsslanger.....................................................Hvert andet år eller for hver 4000 timers drift (hvad der kommer først)

Udskift bom-, gravearm- og skovlcylinderslanger...................................Hvert andet år eller for hver 4000 timers drift (hvad der kommer først)

Udskiftning af sugefilteret.......................................................................................................For hver 5000 timers drift

Skift hydraulikvæske...............................................................................................................For hver 5000 timers drift

Tankens kapacitet........................................................................................(CX210B NLC type og CX230B): 127 liter (CX210B LC, LR typer og CX240B): 147 liter

Total systemkapacitet.................................................................(CX210B og CX230B): 240 liter, (CX240B): 250 liter

Olietype.............................................................................................................................Se "Væsker og smøremidler"

VIGTIGT: Hvis der anvendes en biologisk nedbrydelig væske, er det vigtigt at reducere serviceintervallet til det viste antal timer:

Udskiftning af returfilter...........................................................................................................For hver 1000 timers drift (efter de første 50 timers drift i tilkøringsperioden)

Skift hydraulikvæske...............................................................................................................For hver 2000 timers drift

BEMÆRK: Hvis maskinen er ny, eller hvis en større del i hydrauliksystemet er blevet renoveret eller udskiftet, skal forfilteret og returfilteret udskiftes efter 50 timers drift. Herefter udskiftes filtrene med de angivne intervaller.

VIGTIGT: For hver 1000 timers drift, er det nødvendigt at få hydraulikvæsken analyseret. Kontakt CASE-forhandleren.

VIGTIGT: Efter udskiftning af hydraulikvæsken, er det nødvendigt at udlufte al luft fra de hydrauliske komponenter. Se "Udluftning af de hydrauliske komponenter".

VIGTIGT: Hvis der er metaldele i de gamle filtre, kontakt CASE-forhandleren.

Advarsel

Inden der udføres servicearbejde på det hydrauliske system, er det vigtigt, at det får lov til at køle af (temperaturen bør ikke overstige 40°C).

Advarsel

Hydraulikvæske eller smørefedt, der trænger ind i huden, kan medføre alvorlige kvæstelser eller død. Hold hænder og krop væk fra enhver lækage, der står under tryk. Brug pap eller papir til at kontrollere om der er lækager. Hvis der skulle trænge væske ind i huden, så kontakt øjeblikkeligt en læge, og få fjernet væsken.

Advarsel

Systemets tryk skal udlignes, før der udføres arbejde på de hydrauliske filtre eller det hydrauliske system. Overholdes disse instruktioner ikke, kan føre til kvæstelser. Se "Udligning af tryk i det hydrauliske system".

Tankens V Skestand

1. Stil maskinen på et fladt, plant område med udstyret i den viste stilling. Stands motoren, og fjern tændingsnøglen.

2. Olien skal stå midt i glasset. Påfyld mere hvis nødvendigt. Se "Påfyldning af tanken".

P Fyldning Af Tanken

1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

2. Rengør dækpladen og området omkring pladen. Fjern dækpladen, og påfyld hydraulikvæske efter behov.

3.Udskift pakningen på dækpladen, hvis det er nødvendigt, og sæt pladen på igen.

Advarsel

Sørg for, at intet uvedkommende stof (vand, sand osv.) trænger ind i tanken under påfyldningen.

Fjernelse Af Bundfald I Tanken

1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

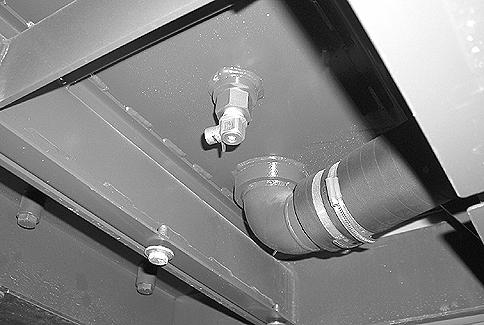

2. Anbring en beholder af passende størrelse under aftapningsproppen.

3.Åbn aftapningsventilen i bunden af beholderen og lad aflejringerne og vandet i bunden af beholderen løbe fra.

4.Efter aftapning lukkes ventilen.

5.Påfyld hydraulikolie hvis nødvendigt. Se "Påfyldning af tanken".

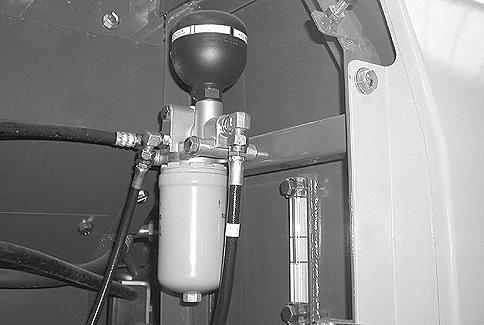

Udskiftning Af Forfilteret

Udlign alt tryk i det hydrauliske system. Se "Udligning af tryk i det hydrauliske system".

Skru filtret løst med en skruenøgle.

Smør den nye filterpakning med et tyndt lag ren olie. Montér det nye filter. Drej filteret, indtil pakningen rører filterhovedet, og stram det derefter en trediedel omgang med hånden.

RENGØRING OG UDSKIFTNING AF SUGEFILTERET

1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

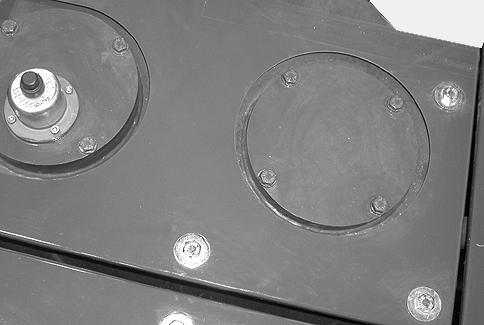

2. Rengør toppen af hydrauliktanken og sugefilteret.

3. Fjern dækpladen (1) og O-ringen (2) samt fjederen (3) på toppen af sugefiltersamlingen.

4.Fjern sugefilteret (4), og rens det med rensevæske. Lad det tørre helt, og kontroller om det er beskadiget. Hvis der er skader på overfladen skal det udskiftes.

5.Monter en ny O-ring (2) og isæt sugefilteret (4), fjederen (3) og samlingen.

6.Monter dækpladen (1).

7.Kontroller hydraulikvæskestanden og påfyld mere, hvis det er nødvendigt. Se "Påfyldning af tanken".

BEMÆRK: Monter et nyt sugefilter for hver 5000 timers drift eller, når hydraulikvæsken udskiftes.

UDSKIFTNING AF RETURFILTER

1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

2. Rengør toppen af hydrauliktanken og returfilterets dækplade.

3. Fjern dækpladen (1) og O-ringen (2).

4.Udtag fjederen (3), ventilen (4) og returfilteret (5).

5.Anbring et nyt filter (5). Rengør fjederen (3) og ventilen (4) og saml dem.

6.Kontroller O-ringen (2) og udskift den, hvis den er slidt eller beskadiget.

7.Monter dækpladen (1).

8.Monter den øverste plade på hydrauliktanken.

9.Kontroller hydraulikvæskestanden og påfyld mere, hvis det er nødvendigt. Se "Påfyldning af tanken".

Genanbringelse Af Tankens Udluftningsfilter

1. Tryk på knappen (1) for at udligne alt tryk i hydrauliktanken.

2.Fjern møtrikken (2) og afdækningen (3) fra åndefilteret.

3.Fjern og kasser det brugte filter (4).

4.Monter et nyt filterelement (4) og kontroller, at pakningen (5) vender opad.

5.Monter dækslet (3) og møtrikken (2).

UDSKIFTNING AF HYDRAULISK VÆSKE

1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

2. Fjern tankens dækplade.

3.Ved hjælp af en pumpe fjernes væsken fra hydrauliktanken. Hav en beholder af passende størrelse klar.

4. Anbring en beholder af passende størrelse under væskebeholderens aftapningsventil, fjern denne og lad resten af væsken løbe ud.

5.Udskift sugefilteret og returfilteret. Se "Rengøring og udskiftning af sugefilteret" og "Udskiftning af returfilteret".

6.Luk beholderens aftapningsventil.

7.Fyld beholderen med ny hydraulisk væske. Se "Påfyldning af tanken".

8.Genanbring (hvis anført) dækpladens pakning og anbring dækpladen på tanken.

VIGTIGT: Inden motoren startes, er det meget vigtigt, at man udlufter alle de hydrauliske komponenter. Se "Udluftning af de hydrauliske komponenter".

9.Start motoren og kør den uden belastning i ca. 5 minutter.

10.Bevæg hvert håndtag flere gange for at fjerne al luft i systemet.

11.Krøj overvognen jævnt fra venstre til højre 2-3 gange eller mere.

12.Anbring maskinen på plads og stop motoren.

13.Kontroller væskestanden i hydrauliktanken, påfyld olie hvis nødvendigt, og kontroller at der ikke er luftbobler i tanken.

Udluftning Af De Hydrauliske Komponenter

VIGTIGT: Efter udluftning af komponenterne, standses motoren i fem minutter, og det kontrolleres at der ikke er bobler på overfladen af hydraulikvæsken i tanken.

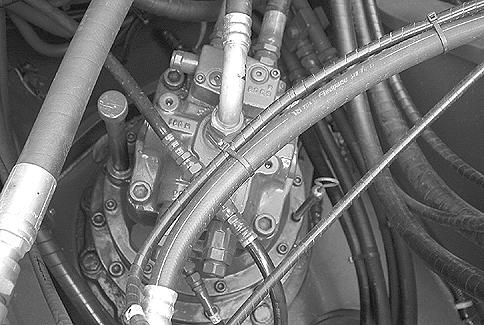

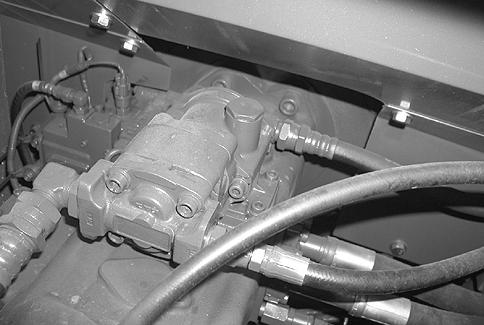

Hydraulisk pumpe

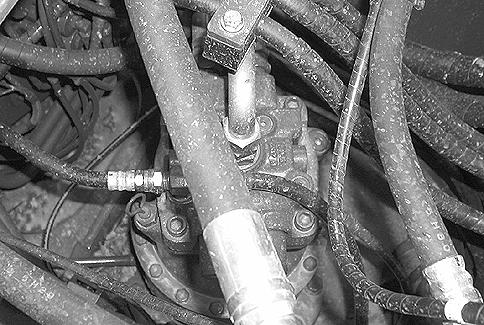

Rengør med et rensemiddel omkring udluftningsproppen. Løsn udluftningsproppen. Fjern proppen, hvis væsken ikke løber ud.

Fyld pumpen med ny, ren hydraulikvæske. Montér, og stram, udluftningsskruen.

Start motoren, og kør den med lav hastighed. Løsn udluftningsskruen på pumpen. Stram skruen, når der kommer luftfri væske ud af hullet. Rengør området grundigt.

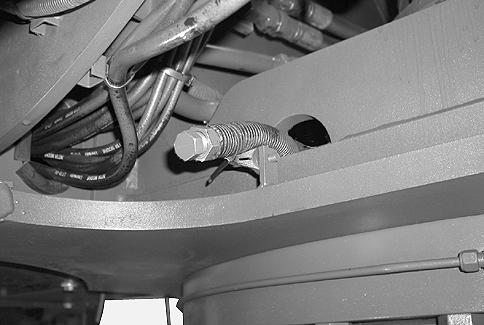

Krøjereduktionsgear

(CX210B og CX230B)

(CX240B)

Start motoren, og kør den med lav hastighed. Løsn udluftningsskruen og vær sikker på at der løber hydraulikvæske ud. Om nødvendigt stands motoren og fyld olie på gennem smørehullet. Monter skruen uden at stramme den. Start motoren igen, kør den i lav tomgang, og lad den køre, indtil der begynder at løbe olie ud af åbningen. Stram udluftningsskruen helt til. Krøj overvognen mindst to gange helt til højre og to gange helt til venstre.

Efter udluftningen skal du stoppe motoren og efter fem minutter tjekke, at der ikke er luftbobler i hydrauliktanken.

Udstyrets cylindre

Start motoren, og kør den med lav hastighed. Træk udstyrets cylindre frem og tilbage i fire til fem minutter uden at de rører endestoppene. Gentag derefter processen tre til fire gange, disse gang så cylindrene når til endestoppene.

UDSKIFTNING AF HYDRAULIKVÆSKE OG FILTRE, NÅR DER ANVENDES HYDRAULISK HAMMER (undtaget CX210B og CX240B LR type) (ekstraudstyr)

Hydraulisk væske

-Når man bruger en hydraulisk hammer, nedbrydes den hydrauliske væske hurtigere end ved normal gravning. Kontrollér hydraulikvæskens stand oftere. Hydraulikvæskens tilstand bør også kontrolleres, når der skiftes filtre.

-Benyt følgende graf til at bestemme udskiftningsintervallerne for hydraulisk væske og filtre under hensyntagen til, hvor ofte den hydrauliske hammeren anvendes.

(1)Tjek standen

(2)Rengør eller udskift (3)Udskift

KONTROL AF HYDRAULIKSYSTEMETS RØR

Sørg for at der ikke er lækager fra de hydrauliske slanger, rør, propper, forbindelser og beslag, og kontroller at alle møtrikker og skruer er fastspændt korrekt. I tilfælde af problemer, skal den/de aktuelle komponent(er) repareres, udskiftes eller strammes.

Luftfilter

EFTERSYN

Sørg for at foretage jævnlig kontrol af luftfilter, indsugningsmanifold, pakninger og slanger. Samtidig kontrolleres om indsugningsmanifoldens skruer og slangernes spændebånd er strammet korrekt. Slangerne bør udskiftes, inden de er slidte.

SERVICE SPECIFIKATIONER

Efterse og rengør det primære element...................................................................................For hver 250 timers drift eller når "LUFT FILTER" ses på meddelelsesskærmen Udskift det primære element..................................................................................................For hver 1000 timers drift eller efter, at det er rengjort seks gange Udskift det sekundære element.............................................................................................For hver 1000 timers drift

VIGTIGT: Det primære element kan rengøres. Det sekundære element kan ikke rengøres, men må udskiftes.

VIGTIGT: Husk serviceintervallerne, der nævnes ovenfor. Rene filtre forlænger motorens levetid.

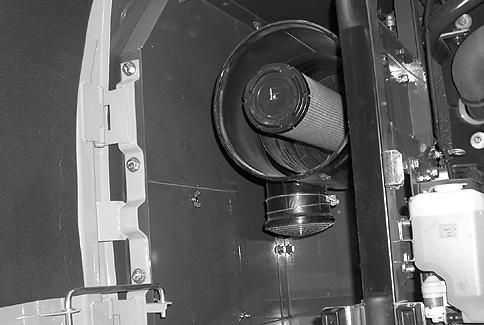

Afmontering Af Elementerne

3. Fjern det sekundære element, hvis det trænger til udskiftning.

VIGTIGT: Det sekundære element skal udskiftes, ikke rengøres.

Reng Ring Af Det Prim Re Element

VIGTIGT: Beskyt altid ansigtet, inden der arbejdes med trykluft.

Hvis det primære element er tørt: Blæs trykluft fra indersiden og udad, under meget lavt tryk. Luftdysen skal holdes mindst 3 cm fra indersiden af elementet. Rengøringen er færdig, når der ikke kommer mere støv ud af elementet.

VIGTIGT: Lufttrykket må ikke overstige 7 bar.

BEMÆRK: Brug ikke trykluft, hvis der er olie eller sod på elementet.

Hvis indsatsen er fedtet:

Rengør det i vand iblandet en passende sæbeopløsning (kontakt CASE-forhandleren). Instruktioner for brug af sæbeopløsningen er trykt på emballagen.

VIGTIGT: Før montering skal elementet være helt tørt. Det anbefales at have et ekstra, rent element klar til montering på luftfilteret, mens det rensede element tørrer.

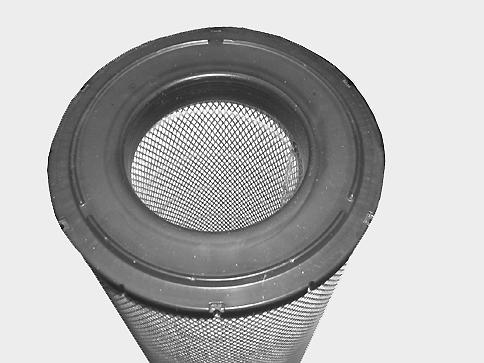

Kontrol Af Elementet

Kontroller elementet for skader ved at placere en lampe i elementet.

VIGTIGT: Udskift elementet, hvis der trænger lys ud gennem et hul, uanset hvor lille hullet er.

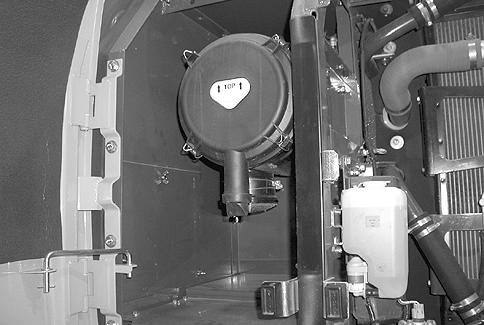

Montering Af Elementerne

3. Monter afdækningen (med ordet "TOP" øverst), og luk holderne.

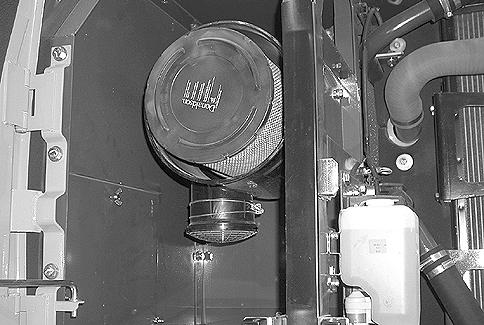

4.Kontrollér at støvudskilleren (1) under filteret fungerer korrekt.

VIGTIGT: Hvis udstødningsrøgen er unormal efter rengøringen, skal luftfilterets primære element udskiftes.

KRØJEREDUKTIONSGEAR

SERVICE SPECIFIKATIONER

Kontrol af oliestand...................................................................................................................For hver 250 timers drift

Olieskift....................................................................................................................................For hver 1000 timers drift (efter de første 250 timers drift i tilkøringsperioden)

Smøring (CX210B og CX230B)......................................................................................................For hver 2000 timer

Oliekapacitet....................................................................................(CX210B og CX230B): 5 liter, (CX240B): 9,7 liter Olietype.............................................................................................................................Se "Væsker og smøremidler"

Advarsel

Inden drift skal alle komponenter være afkølede.

1.Parkér maskinen på et fladt, vandret område. Stands motoren, og fjern tændingsnøglen.

STAND (CX210B og CX230B) (CX240B)

2.Tag oliepinden (2) op. Olien skal stå ved det afmærkede område. Om nødvendigt fyldes mere olie på gennem påfyldningshullet (1).

3.Sæt oliepinden tilbage.

Aftapning Og Genopfyldning

1.Parkér maskinen på et fladt, vandret område. Stands motoren, og fjern tændingsnøglen.

(CX210B og CX230B)

(CX240B)

2.Tag oliepinden (2) op og fjern påfyldningsproppen (1).

3. Anbring en beholder af passende størrelse under overstrukturens ramme, fjern olieaftapningsskruen (3) og lad olien løbe ud.

BEMÆRK: Olien er relativt længe om at flyde ud.

VIGTIGT: Kontroller den aftappede olies tilstand. Hvis den indeholder metalsplinter eller fremmedlegemer, kontakt CASE-forhandleren.

4.Monter bundproppen (3).

5.Fyld olie på gennem påfyldningshullet (1), indtil oliestanden er korrekt.

6.Sæt oliepinden (2) tilbage og anbring påfyldningsproppen (1).

7.Vent ti minutter og kontroller så igen oliestanden med oliepinden (2). Om nødvendigt fyldes mere olie på gennem påfyldningshullet (1).

BEMÆRK: (CX210B og CX230B) Når krøjereduktionsgearet skal smøres, se "Smøring af krøjereduktionsgearet".

K Rereduktionsgear

SERVICE SPECIFIKATIONER

Kontrol af oliestand...................................................................................................................For hver 250 timers drift

Olieskift....................................................................................................................................For hver 1000 timers drift (efter de første 250 timers drift i tilkøringsperioden)

Oliekapacitet (pr. reduktionsgear)...........................................................................................................................5 liter

Olietype.............................................................................................................................Se "Væsker og smøremidler"

STAND

1.Parkér maskinen på et fladt, vandret område.

2. Manøvrer maskinen så proppen (1) er i den lavest mulige position.

3.Stands motoren, og fjern tændingsnøglen.

4.Løsn langsomt proppen (3) for at frigøre eventuelt resterende tryk.

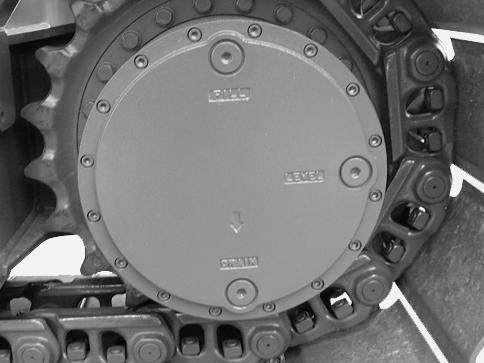

5.Fjern proppen (2), og kontrollér oliestanden. Oliestanden skal nå op til åbningens (2) nederste kant. Fjern om nødvendigt proppen (3) og fyld på gennem dette hul, indtil niveauet står ved den nederste kant af hullet (2).

6.Udskift om nødvendigt proppernes pakninger (2) og (3) og genanbring derefter skruerne.

7.Gentag trin 2 til 6 for det andet kørereduktionsgear.

8.Kør langsomt med maskinen, og kontroller at der ikke er lækager.

Aftapning Og Genopfyldning

1.Parkér maskinen på et fladt, vandret område.

2. Manøvrer maskinen så proppen (1) er i den lavest mulige position.

3.Stop motoren og fjern tændingsnøglen.

4.Anbring en beholder af passende størrelse under kørselsreduktionsgearet.

5.Løsn langsomt proppen (3) for at frigøre eventuelt resterende tryk. Fjern herefter de tre propper.

6.Lad olien flyde ud.

VIGTIGT: Kontroller den aftappede olies tilstand. Hvis den indeholder metalsplinter eller fremmedlegemer, kontakt CASE-forhandleren.

7.Udskift om nødvendigt proppernes pakninger.

8.Monter prop (1) og fyld olie på gennem åbningen (3), indtil niveauet står ved den nederste kant af åbningen (2). Anbring derefter propperne (2) og (3).

9.Gentag trin 2 til 8 for det andet kørereduktionsgear.

10.Kør langsomt med maskinen, og kontroller at der ikke er lækager.

BÆLTER

VEDLIGEHOLDELSE/INDSTILLINGER

VEDLIGEHOLDELSESSPECIFIKATIONER

Rengøring...............................................................................Regelmæssigt, og når maskinen har arbejdet i mudder Kontroller opstramning..............................................................................................................................Regelmæssigt Kontrol af skopladeboltenes tilspændingsmoment..................................................................For hver 250 timers drift (efter de første 50 timers drift i tilkøringsperioden)

VIGTIGT: Hvis bælterne er for stramme, slides de hurtigt. Hvis bælterne ikke er stramme nok, slides de hurtigt, og leddene kan blive fanget i kædehjulet eller glide af forhjulene eller kædehjulet. Rengør bælterne efter arbejde.

RENGØRING

Når maskinen har arbejdet i mudder, kan et fald i temperaturen medføre, at mudderet stivner.

1. Placér overvognen på tværs af undervognen i en ret vinkel. Brug udstyret til at presse imod jorden, og sænk bommen, indtil bæltet hæves fra jorden. Anbring derefter en blok under undervognen for at frigøre tilbehøret.

Advarsel

Løft bæltet mindst muligt. Hvis det løftes for meget, kan maskinen vælte.

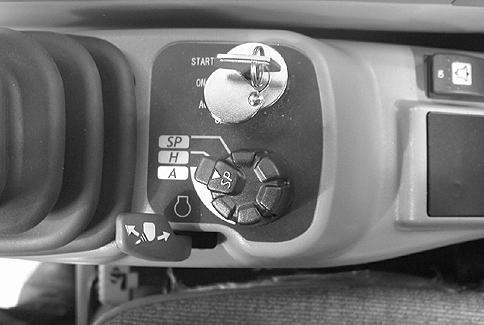

2. Drej motorens gashåndtag til maksimal hastighed.

3. Brug hastighedsvælgeren til at vælge høj hastighed.

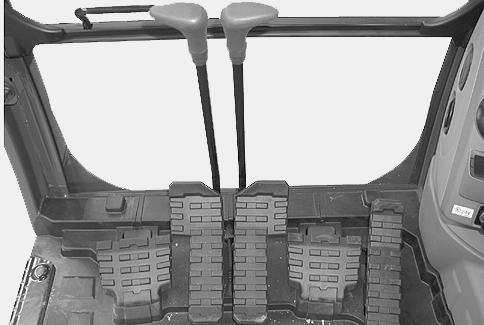

4. Betjen kørehåndtaget, for det hævede bælte, fremad og tilbage, for at fjerne mudderet.

5.Med løftet bælte, tjek dettes spænding.

6.Gentag trin 1 til 5 for det andet bælte.

Kontrol Af Opstramning

1.Hvis bæltet ikke er løftet, skal du anbringe maskinen i den krævede position ved at fortsætte på samme måde som ved rengøring. Se "Rengøring".

2.Brug kørehåndtaget til at køre det løftede bælte baglæns i nogle få sekunder.

3.Stands motoren, og fjern tændingsnøglen.

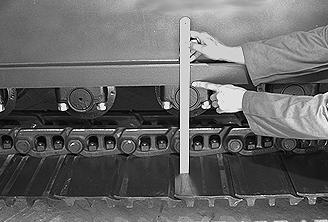

4. Mål sporets dybdepunkt på midten mellem undervognens kant og skoen.

Værdien skal ligge mellem: 280 mm og 300 mm.

5.Juster opstramningen, hvis nødvendigt, og sænk derefter det løftede bælte til jorden.

6.Gentag trin 1 til 5 for det andet bælte.
