AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

4. Monter gravearm/skovl ledpinden og dens maskinel.

5.Start motoren. Før skovlstangen ind i sit hus, stands motoren og tag tændingsnøglen ud.

6.Monter ledpakningerne mellem stangen og skovlen. Udskift dem hvis nødvendigt.

7.Monter stang/skovl ledpinden og dens maskinel.

8.(Hvis monteret) Justér sløret mellem gravearm og skovl. Se "Trimning af graveskovlens slør".

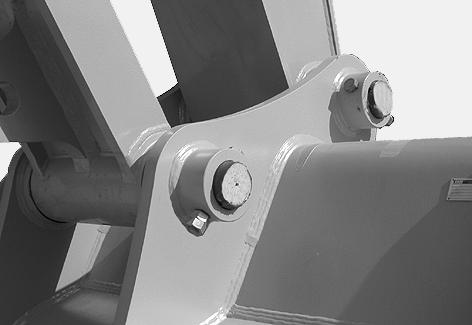

9.Smør forbindelsespindene.

TRIMNING AF GRAVESKOVLENS SLØR (hvis monteret)

Denne mekanisme bruges til at justere sløret mellem gravearmen og skovlen for at eliminere slør på grund af slid. Tjek og juster sløret regelmæssigt.

Justering Af Sidesl R

1.Anbring skovlen fladt på en flad, vandret overflade og stop motoren.

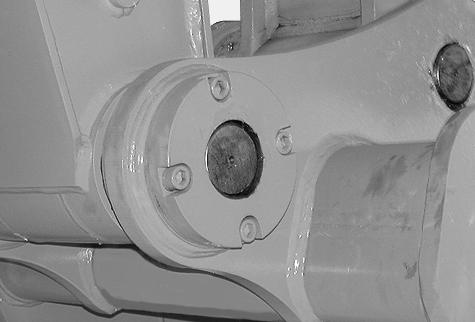

2. Kontroller sløret (J) mellem gravearmen og skovlens øsken.

3.Hvis sløret (J) er over 2 mm, fjern de fire skruer, dækslet (1) samt kilerne (2).

4.Brug skiverne (2) som en målestok for at afgøre, hvor mange skiver, der er nødvendige, for at eliminere sløret (J).

5.Montér det nødvendige antal skiver.

6.Montér hætten (1) og de fire bolte.

BEMÆRK: Når skruerne i hætten (1) strammes, vil den indre bøsning bevæge sig i armens retning og udfylde sløret.

VIGTIGT: Et slør på ca 1,2 mm anbefales. Hvis sløret er utilstrækkeligt, kan det forårsage friktion og rivning.

VIGTIGT: Den indre bøsning har et øre, som forhindrer at den drejer. Hætten (1) har en åbning på indersiden. Når hætten (1) sættes på, skal man sikre sig, at øret er inde i denne åbning.

AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

KONTROL AF LÅSEKROGENS ÅBNING PÅ HURTIGKOBLINGEN (undtagen CX210B og CX240B LR type) (ekstraudstyr)

VEDLIGEHOLDELSESSPECIFIKATION

Kontrolleres............................................................................................................................................Hver uge og hver gang hurtigkoblingen monteres

VIGTIGT: Det er et ufravigeligt krav, at denne kontrol foretages hver uge og hver gang hurtigkoblingen påmonteres.

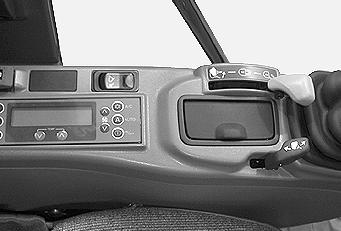

1. Anbring kontakten i den oplåste position. Den hørlige alarm vil lyde. Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.

2. Brug skovlens betjeningshåndtag til at trække cylinderens stempelstang helt ind, og hold det hydrauliske tryk, så låsekrogen trækkes tilbage og går op mod låsestangen.
