8 - VEDLIGEHOLDELSE/INDSTILLINGER

Tilsp Ndingsmoment For Skruerne P B Ltets Skoplade

VIGTIGT: Kontroller regelmæssigt, at skruerne er fastspændte. Brug ikke maskinen med løse bælteskruer. Skruerne kan falde af og beskadige bæltet.

Skruernes stramningsmoment skal være: 300 Nm + 120°.

VIGTIGT: Følg den angivne rækkefølge.

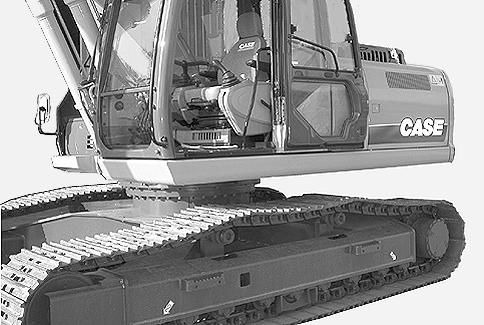

BÆLTERULLER OG FORHJUL

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn.....................................................................................................................................For hver 250 timers drift

De øvre og nedre ruller og forhjulene anvender en permanent flydende pakning og pakningsmekanisme.

Levetiden varer normalt indtil hovedeftersyn, men kontroller dem visuelt fra tid til anden inden arbejdet påbegyndes, for at se om der er olielækager. Hvis der observeres en lækage, skal komponenten udskiftes. Kontakt CASE-forhandleren.

K Lere Og Oliek Lere

VEDLIGEHOLDELSESSPECIFIKATIONER

Kontroller om der er lækager...............................................................................For hver 10 timers drift eller hver dag Rengør......................................................................................................................................For hver 500 timers drift

Reng Ring

1.Stands motoren, og fjern tændingsnøglen.

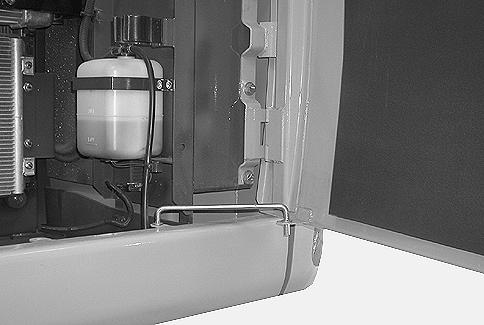

2. Åbn den bagerste sidedør og lås fast med stiveren. Åbn herefter motorhjelmen.

3. Fjern vingemøtrikkerne (1) og aftag beskyttelsesgitrene (2).

VIGTIGT: Sørg for at Deres ansigt er beskyttet inden der anvendes trykluft.

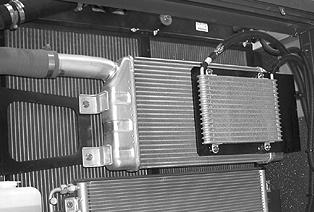

4.Rengør kølerne og oliekølerne:

- Tørt støv: brug trykluft.

- Mudder: brug en højtryksspuler.

- Fedtet støv: brug perklorætylen.

VIGTIGT: Brugen af triklorætylen er strengt forbudt.

5.Anbring beskyttelsesgitrene (2) og herefter vingemøtrikkerne (1).

Advarsel

Inden der foretages nogen kørsel, skal du tjekke, at motorhjelmen og bagerste venstre sidedøren er korrekt låst.

VENTILATOR- OG GENERATORREM

VEDLIGEHOLDELSESSPECIFIKATIONER

Visuel kontrol........................................................................................................For hver 10 timers drift eller hver dag Kontrol af remmens opstramning.............................................................................................For hver 250 timers drift

Kontrol Af Opstramning

VIGTIGT: Hvis motoren kører med en slap ventilatorrem, kan remmen glide af og bevirke, at motoren bliver overophedet, eller at batterierne ikke bliver opladet tilstrækkeligt.

Med standset motor og tændingsnøglen fjernet udøv et pres på ca. 10 kg midt på bæltet med din finger. Tilpændingsslækket skal være mellem ca. 6 og 8 mm.

BEMÆRK: Se efter om der er tegn på slitageskader på remskiverne eller remmen. Kontroller omhyggeligt at remmen sidder korrekt i remskivernes fordybninger. Hvis remmen er strukket, revnet eller flosset, skal den skiftes.

Justering Af Opstramningen

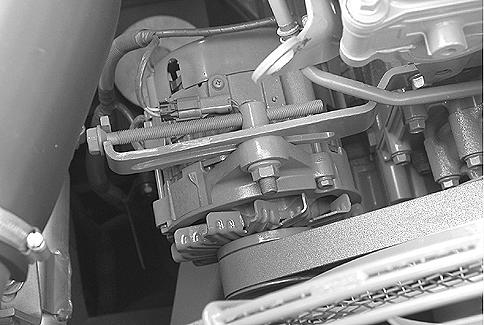

Fjern låseskruerne (1) og (2). Brug justeringsskruerne (3) til at bevæge generatoren udad, indtil opstramningen er korrekt. Stram generatorens monteringsskruer (1) og (2).

Udskiftning Af Rem

Hvis remmen springer, ses meddelelsen "GENERATORFEJL" på funktions- og meddelelsesskærmen. Stands motoren, fjern tændingsnøglen og udskift remmen.

Fjern låseskruerne (1) og (2). Brug justeringsskruerne (3) til at bevæge generatoren indad.

Fjern den gamle rem.

Monter en ny rem.

Juster remmen ved hjælp af skruerne (3).

Fjern låseskruerne (1) og (2).

Kør med motoren i ca. en time, og kontroller så remmens opstramning igen.

Justering Af Motorens Ventilvippearms Mellemrum

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn...................................................................................................................................For

BEMÆRK: Bed Deres CASE-forhandler om at kontrollere dette.

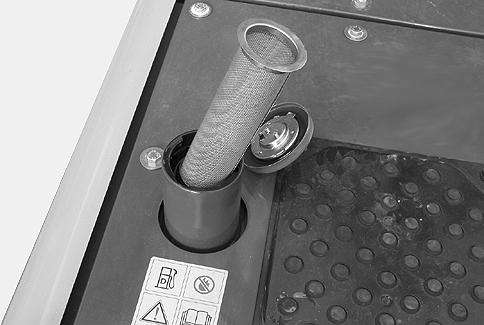

Br Ndstoftankens Filter

VEDLIGEHOLDELSESSPECIFIKATION

Rengøring af filteret..................................................................................................................................Regelmæssigt

Fjern filteret, og rengør det i dieselolie.

BEMÆRK: Fyld tanken op med korrekt brændstof. Se "Væsker og smøremidler" i afsnit 7.

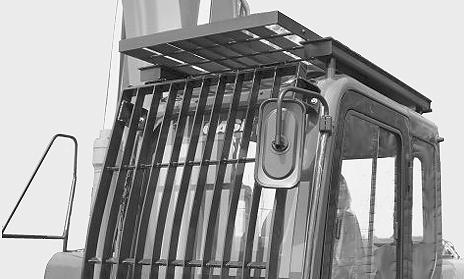

FØRERHUSBESKYTTELSE (F.O.P.S.)

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn.....................................................................................................................................For hver 250 timers drift (efter de første 50 timers drift i tilkøringsperioden)

VEDLIGEHOLDELSE OG EFTERSYN

Kontroller lukninger og stram skruer, hvor det er nødvendigt.

Tjek for revner, rust og huller i den beskyttende konstruktion eller dens dele. Ældning, vejrlig og ulykker kan forårsage skade. Hvis du har den mindste tvivl om konstruktionens tilstand, kontakt CASE-forhandleren.

Hvis den beskyttende konstruktion har været udsat for en ulykke, skal de beskadigede dele udskiftes, så den oprindelige beskyttelse genskabes. Kontakt CASE-forhandleren.

ILDSLUKKER (ikke medleveret)

Det tilrådes stærkt at have en ildslukker til rådighed og opbevare den i forreste opbevaringsboks.

VEDLIGEHOLDELSESSPECIFIKATION

Hver måned:

Undersøg ildslukkeren, og kontroller at den ikke er beskadiget.

Hver 6. måned:

Lad en godkendt specialist tømme og genopfylde ildslukkeren med pulver.

Hvert år:

Lad en godkendt specialist undersøge ildslukkeren.

Svejsning P Maskinen

Når som helst der skal udføres en svejseopgave på undervognen eller overvognen, som er godkendt af fabrikanten og i overensstemmelse med hans anvisninger, frakobles batterierne, generatorens B+ og D+ ledninger afbrydes, og svejseapparatets jordforbindelse forbindes til komponenten, hvorpå svejsearbejdet skal foregå. Forbind aldrig svejseapparatet til undervognen, når der skal svejses på overvognen (eller omvendt). Forbind aldrig svejseapparatets jordforbindelse til nogen del af det hydrauliske system.

Advarsel

Enhver ikke-godkendt ændring af denne maskine kan forårsage alvorlige kvæstelser. Foretag ikke ændringer uden først at have rådført Dem med CASE-forhandleren.

Eftersyn Og Reng Ring Af Maskinen

VEDLIGEHOLDELSESSPECIFIKATIONER

Eftersyn og rengøring...............................................................................................................................Regelmæssigt

Eller hver gang der er blevet spildt olie eller fedt på maskinen. Rengør med damp eller en højtryksspuler.

Benyt samtidig lejligheden til at foretage en visuel kontrol af alle svejsninger (for eventuelle revner), udstyrets ledforbindelser, og kontroller tænder og tandspidser for korrekt fastgøring og for slitage. Undersøg om der er lækager, og kontroller rør og slangers tilstand.

Kontrol Af Maskinens Indstillinger

VEDLIGEHOLDELSESSPECIFIKATIONER

Få dette efterset af CASE-forhandleren ................................................................................................Hver 6. måned
