REEMPLAZO DE UNA CUCHARA DE RETROEXCAVACION POR UNA BIVALVA (o viceversa

ETAPA 4

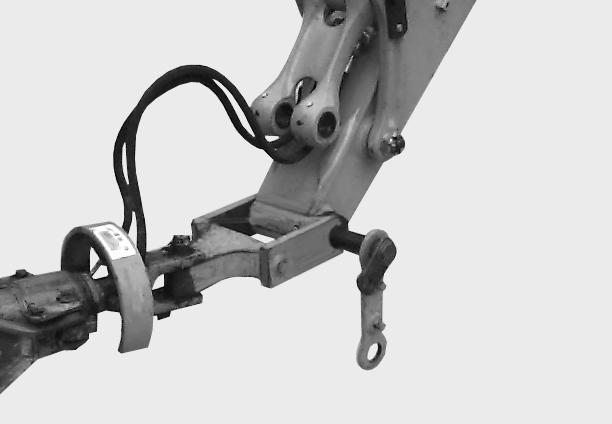

CD97J015 Retirar el pasador de la articulación barra de unión/cuchara y el separador gemelo de soporte de la carga.

ETAPA 5

Colocar la bivalva en posición vertical (sifueranecesario)

Herramientas necesarias

- Un tubo (más largo que la distancia entre las lengüetas del acoplamiento universal de la bivalva y suficientemente fuerte para soportar el peso de ésta).

ETAPA 1

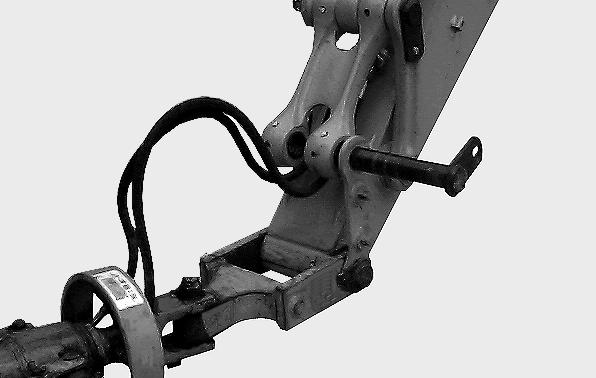

CD97J016 Retirar el pasador de la articulación balancín/cuchara y la bieleta de bloqueo.

ETAPA 6

Desconectar las tuberías de alimentación de la bivalva y del motor de rotación (si está equipado) y colocar tapones en ellas.

ETAPA 7

Poner en funcionamiento el motor térmico. Accionar los mandos de equipo de tal manera que se libere la bivalva.

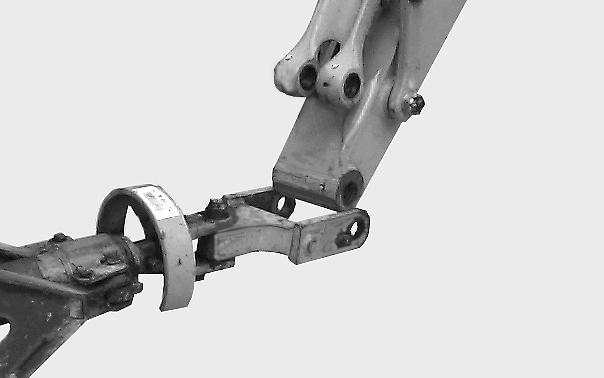

CD97J017 Colocar el tubo en el eje de enganche universal balancín/cuchara.

ETAPA 2

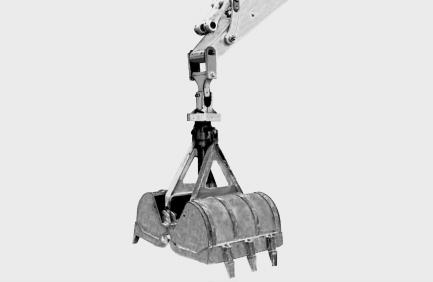

CD97J018 Poner en funcionamiento el motor y accionar los mandos del equipo para levantar verticalmente la bivalva.

297

TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE

Alt= to hide template informationAlt+ to display template information

Template Name: OM_1_colTemplate Date: 1994_04_29

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

Montaje

Herramientas necesarias

-Un martillo -Un tubo -Una llave de 30 mm para tornillos de cabeza hexagonal -Una llave de 27 mm para tornillos de cabeza hexagonal

ETAPA 1 ETAPA 3

Parar el motor térmico y retirar la llave de arranque. Liberar la presión en el circuito del cilindro de la bivalva. Ver "Liberación de la presión en el circuito hidráulico" en la sección "Lubricación/Filtros/Fluidos".

ETAPA 4

O

CD97J020 Verificar que la bivalva esté orientada corrientemente. La letra (O) estampada sobre el vástago del cilindro debe estar hacia el puesto de conducción.

ETAPA 2

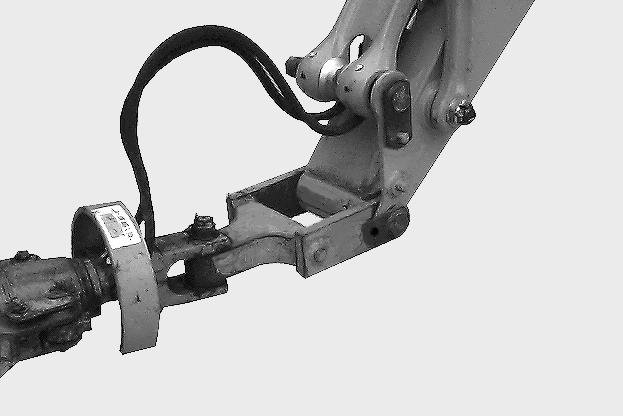

CD97J016 Colocar la bieleta de bloqueo y el pasador de la articulación balancín/cuchara.

ETAPA 5

Volver a conectar el cilindro de las tuberías de alimentación de la bivalva y del motor de rotación (si está equipado).

ETAPA 6

CD97J020 Accionar los mandos del equipo para llevar el balancín hasta el acoplamiento universal de la bivalva.

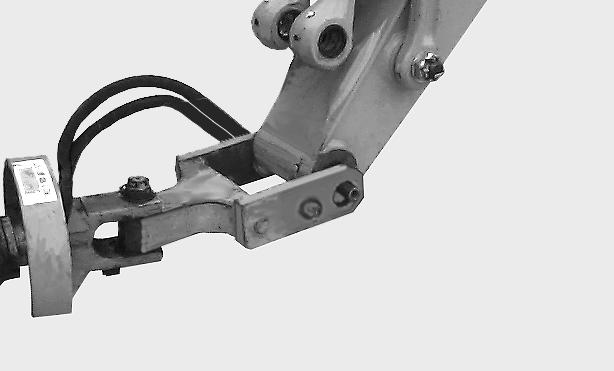

CD97J021 Colocar el separador gemelo de soporte de carga, la barra de bloqueo y el pasador de la articulación barra de unión/ cuchara.

298

TRIM THIS EDGE LEFT PAGE

ETAPA 7 ETAPA 8

Colocar las fijaciones (según el montaje) de los pasadores. Engrasar las articulaciones.

REEMPLAZO DE UNA CUCHARA DE RETROEXCAVACION POR UNA BIVALVA (o viceversa) Montaje de la bivalva

Herramientas necesarias

-Una llave de 30 mm para tornillos de cabeza hexagonal

ETAPA 1

Retirar la cuchara de retroexcavación. Ver "Reemplazo de una cuchara de retroexcavación".

ETAPA 5

ETAPA 2

Retraer completamente el vástago del cilindro de la cuchara. Parar el motor térmico y retirar la llave de arranque.

ETAPA 3

Sacar de la caja de herramientas la palanca de vávula de selección cuchara o bivalva e instalarla en la llave.

ETAPA 4

CD98E041 Instalar el conjunto de bloqueo de la barra de unión.

ETAPA 6

PG01930 Poner la palanca de válvula en posición vertical de cierre.

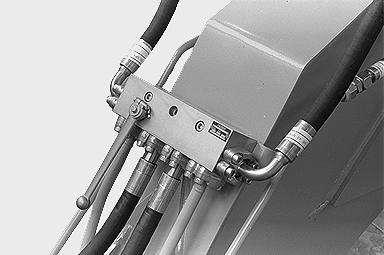

CD97G001 Retirar los tapones de alimentación de la bivalva.

ETAPA 7

Montar la bivalva. Ver "Remplazo de una bivalva y de su acoplamiento universal".
