Versión PL. Utilizar la cuchilla de nivelación para levantar ligeramente la parte delantera de la máquina, de tal manera que las ruedas delanteras ya no estén en contacto con el suelo. Utilizar el equipo para levantar ligeramente la parte trasera de la máquina, de tal manera que las ruedas traseras ya no estén en contacto con el suelo, y colocar bloques debajo del puente trasero. Versión P2A. Utilizar los estabilizadores para levantar ligeramente la parte trasera de la máquina, de tal manera que las ruedas traseras ya no estén en contacto con el suelo. Utilizar el equipo para levantar ligeramente la parte delantera de la máquina, de tal manera que las ruedas delanteras ya no estén en contacto con el suelo, y colocar bloques debajo del puente delantero. Versión P2AL. Utilizar la cuchilla de nivelación y los estabilizadores para levantar la máquina, de tal manera que las ruedas ya no estén en contacto con el suelo. Después, bajar el equipo hasta que la cuchara repose sobre el suelo. Versión P2A+2A. Utilizar los estabilizadores delanteros y traseros para levantar la máquina, de tal manera que las ruedas ya no estén en contacto con el suelo. Después, bajar el equipo hasta que la cuchara repose sobre el suelo.
ETAPA 3
Parar el motor térmico y retirar la llave de arranque.
ETAPA 4

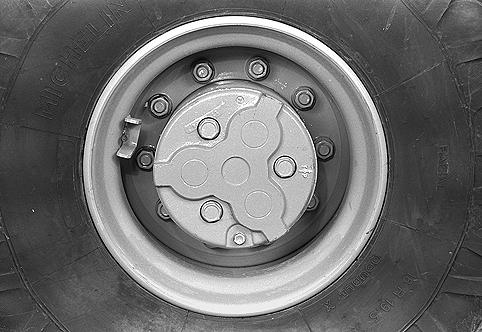

PH07835 Girar manualmente la rueda hasta que el orificio de llenado esté en la posición más baja.
ETAPA 5
Colocar un recipiente de capacidad adecuada debajo del engranaje reductor, retirar el tapón y dejar que el aceite fluya.
ETAPA 6

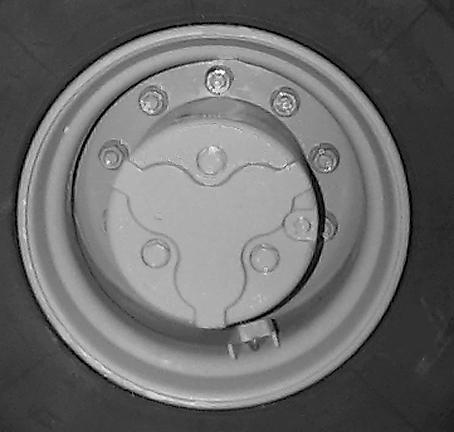

CD97H004 Girar manualmente la rueda hasta que el orificio de llenado esté en posición horizontal, a la derecha, y llenar a través de este orificio hasta que el aceite quede a nivel del borde del orificio.
ETAPA 7
Colocar el tapón.
ETAPA 8
Repetir la Etapas 4 a 7 para los otros engranajes reductores.
271
