ETAPA 2

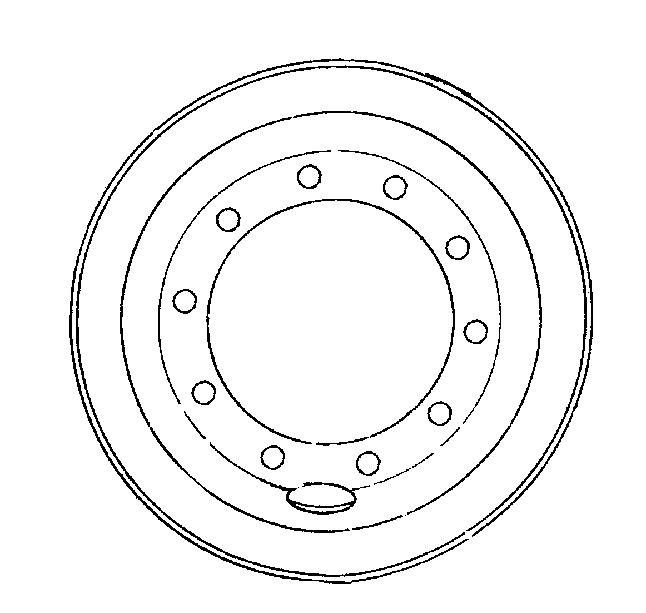

CS99C623 Retirar las dos tuercas D138492 de la caja de herramientas, instalarlas temporalmente en una posición diametralmente opuesta con una llave de cabeza hexagonal de 36mm y comprobar que el anillo separador de caucho está correctamente centrado.

ETAPA 3

Aceitar las roscas de las ocho tuercas de rueda. Instalar y apretar las ocho tuercas utilizando una llave para cabezas hexagonales de 33mm, aplicando un par de apriete de 54 ± 8 daNm.

ETAPA 4

Retirar las dos tuercas D138492 y volver a guardarlas en la caja de herramientas.

ETAPA 5

Aceitar las roscas de las dos tuercas de rueda restantes. Instalar y apretar las dos tuercas a un par de apriete de 54 ± 8 daNm.

ETAPA 6

Retirar los bloques de soporte situados debajo de los ejes de transmisión delantero y trasero y bajar la máquina al suelo.

Cambio de una rueda (configuración de 4 ruedas)

Herramientas necesarias

-Una llave de 33 mm para tornillos de cabeza hexagonal (entregados con la máquina) 1. Estacionar la máquina sobre un suelo plano, firme y horizontal, libre de obstáculos y retirar la llave del conmutador del dispositivo de arranque. 2. Aflojar las tuercas de retención de las ruedas que se deban retirar. 3. Poner en funcionamiento el motor y utilizar los estabilizadores, la cuchilla de nivelación o el equipo (en función de la versión de la máquina) para levantar la máquina, de tal manera que las ruedas ya no estén en contacto con el suelo. Parar el motor térmico y retirar la llave de arranque. 4. Colocar bloques debajo del puente de las ruedas que se deben retirar. 5. Retirar las tuercas de la rueda y, después, retirar la rueda. 6. Colocar una nueva rueda, cerciorándose de que la banda de rodadura apunte en la misma dirección que la rueda retirada.

7. Colocar las tuercas de la rueda y apretarlas aplicando un par de apriete de 54 ± 8 daNm.

8. Retirar los bloques de debajo del puente. 9. Colocar la máquina en el suelo. NOTA: Cerciorarse de que el nuevo neumático esté inflado a la correcta presión. Volver a inflarlo, si fuera necesario.
