DESPLAZAMIENTO EN LA OBRA
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Con una pluma articulada
Extienda los cilindros de la pluma y haga girar la bivalva alrededor del soporte, accionando simultáneamente los cilindros de la articulación de la pluma y del balancín. La fijación estará en las dimensiones totales aprobadas para un desplazamiento por carretera cuando los cilindros de la pluma y los cilindros de la articulación de ésta estén completamente extendidos y el brazo de la bivalva esté en contacto con el brazo del estabilizador.
ETAPA 5
Bloquee las posiciones de la pluma y del balancín mediante las válvulas de bloqueo de la pluma y del balancín. Ver "Válvula de bloqueo de la pluma" y "Válvula de bloqueo del balancín" en la sección "Mandos/Instrumentos/Accesorios".
ETAPA 6
1
Versión P2AL
ETAPA 1

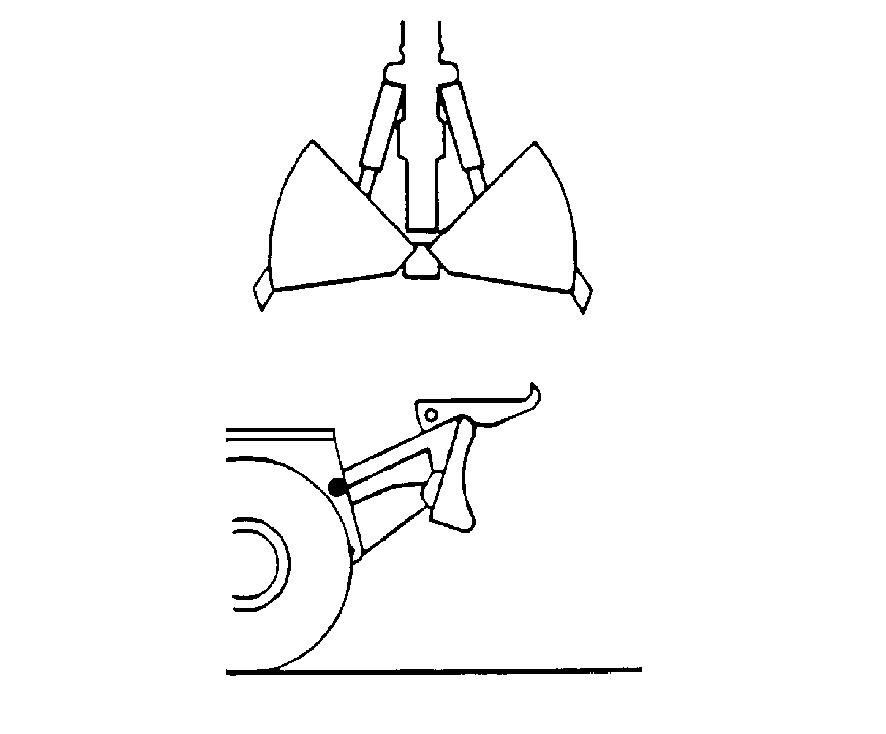

PDH1087 Gire la bivalva de tal manera que los dientes de ésta queden paralelos con respecto a la cara de la cuchilla. Instale el soporte sobre la cuchilla después de haber retirado los pasadores de retención de las varillas de soporte de la cuchilla. Volver a poner los pasadores de retención y los pasadores hendidos en su posición inicial.
ETAPA 2

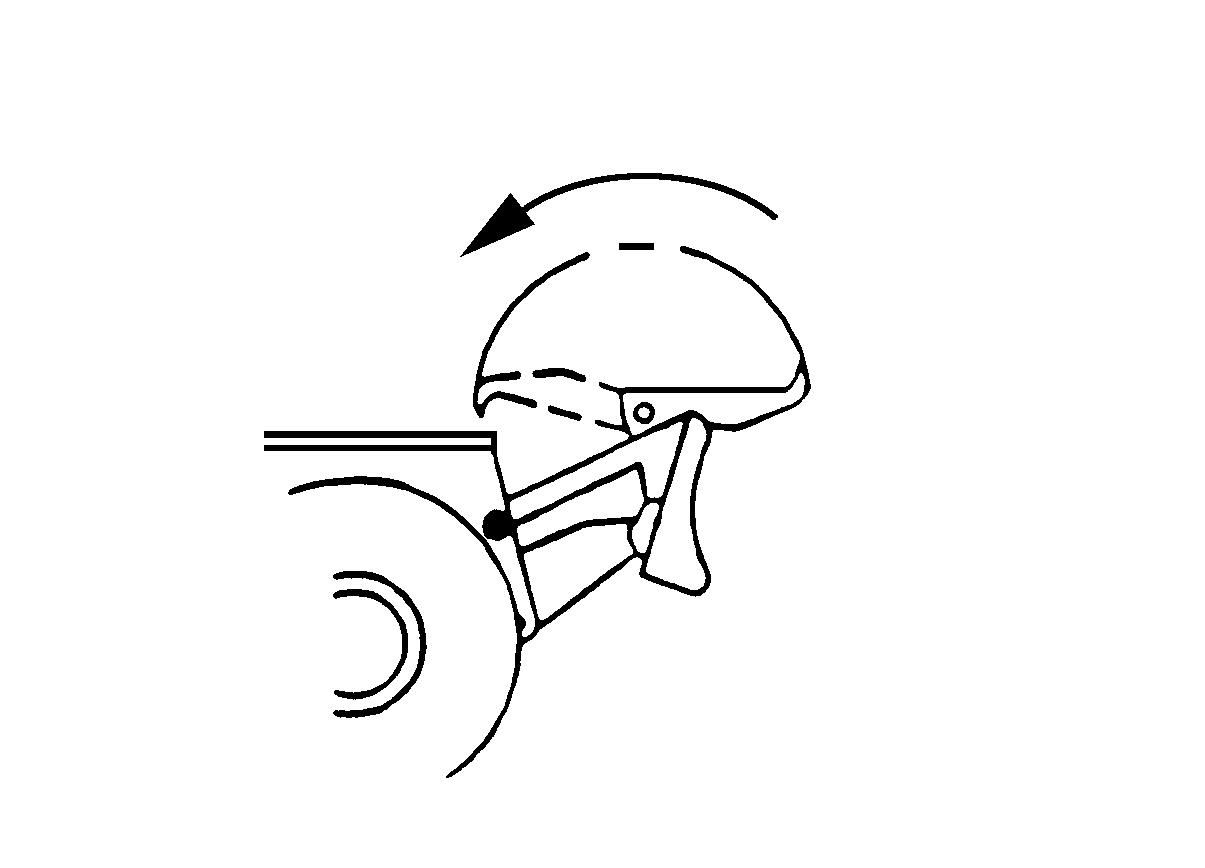

PDH1086 Para la posición de trabajo, retire los pasadores (1) y después incline hacia delante el soporte. Bloquee el soporte con uno de los pasadores.

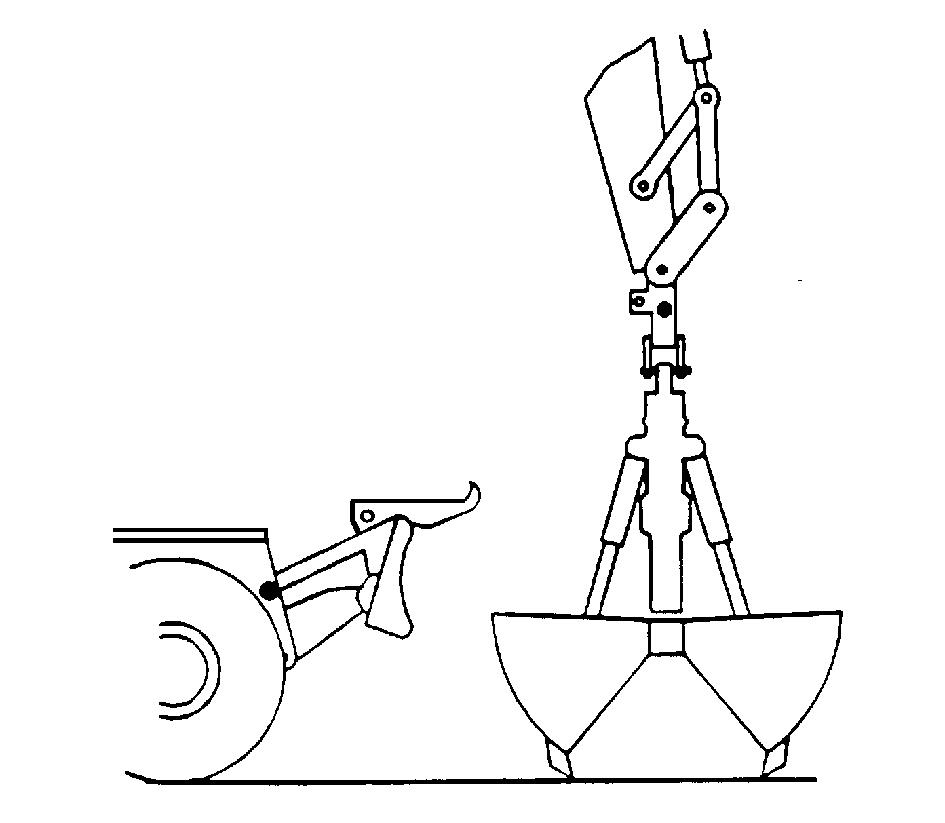

PDH1088 Levante la bivalva y ábrala de tal manera que esté encima del soporte.
177
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ETAPA 3
PDH1089 Mediante la pluma y el balancín, ponga el brazo de media bivalva, que se encuentra hacia el puesto de conducción, en el alojamiento previsto para él en el soporte.
ETAPA 4
ETAPA 6
PDH1090
Con pluma ajustable

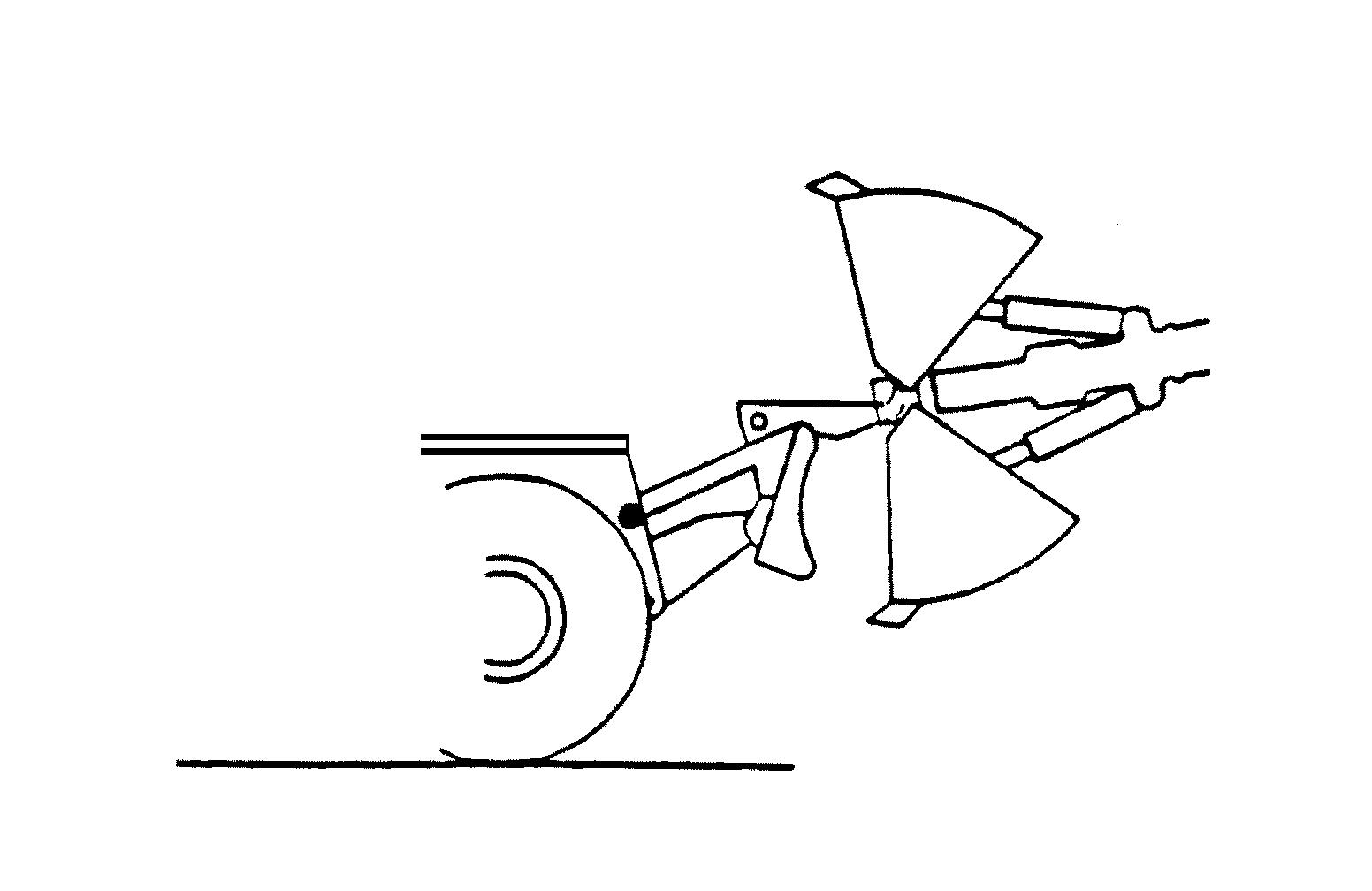

Haga girar la bivalva alrededor del soporte accionando simultáneamente los cilindros de la pluma y del balancín. La fijación estará en las dimensiones totales aprobadas para un desplazamiento por carretera cunado las marcas del cilindro de la pluma estén alineadas y cuando el brazo de la bivalva esté en su alojamiento en el soporte.
Con una pluma articulada

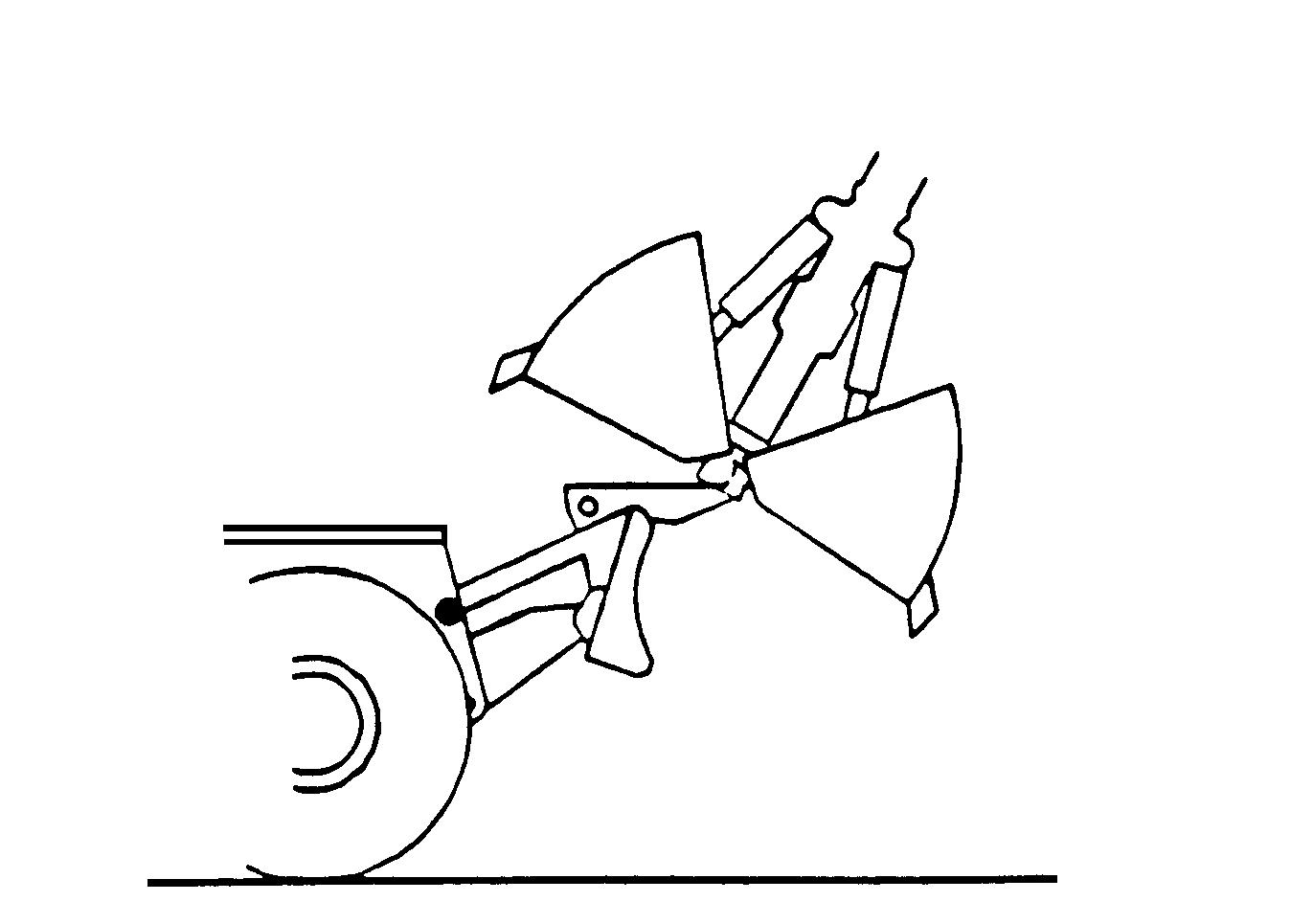

Extienda los cilindros de la pluma y haga girar la bivalva alrededor del soporte, accionando simultáneamente los cilindros de la articulación de la pluma y del balancín. La fijación estará en las dimensiones totales aprobadas para un desplazamiento por carretera cuando los cilindros de la pluma y los cilindros de la articulación de ésta estén completamente extendidos y el brazo de la bivalva esté en posición en su alojamiento en el soporte.
ETAPA 5
Bloquee las posiciones de la pluma y del balancín mediante las válvulas de bloqueo de la pluma y del balancín. Ver "Válvula de bloqueo de la pluma" y "Válvula de bloqueo del balancín" en la sección "Mandos/Instrumentos/Accesorios".

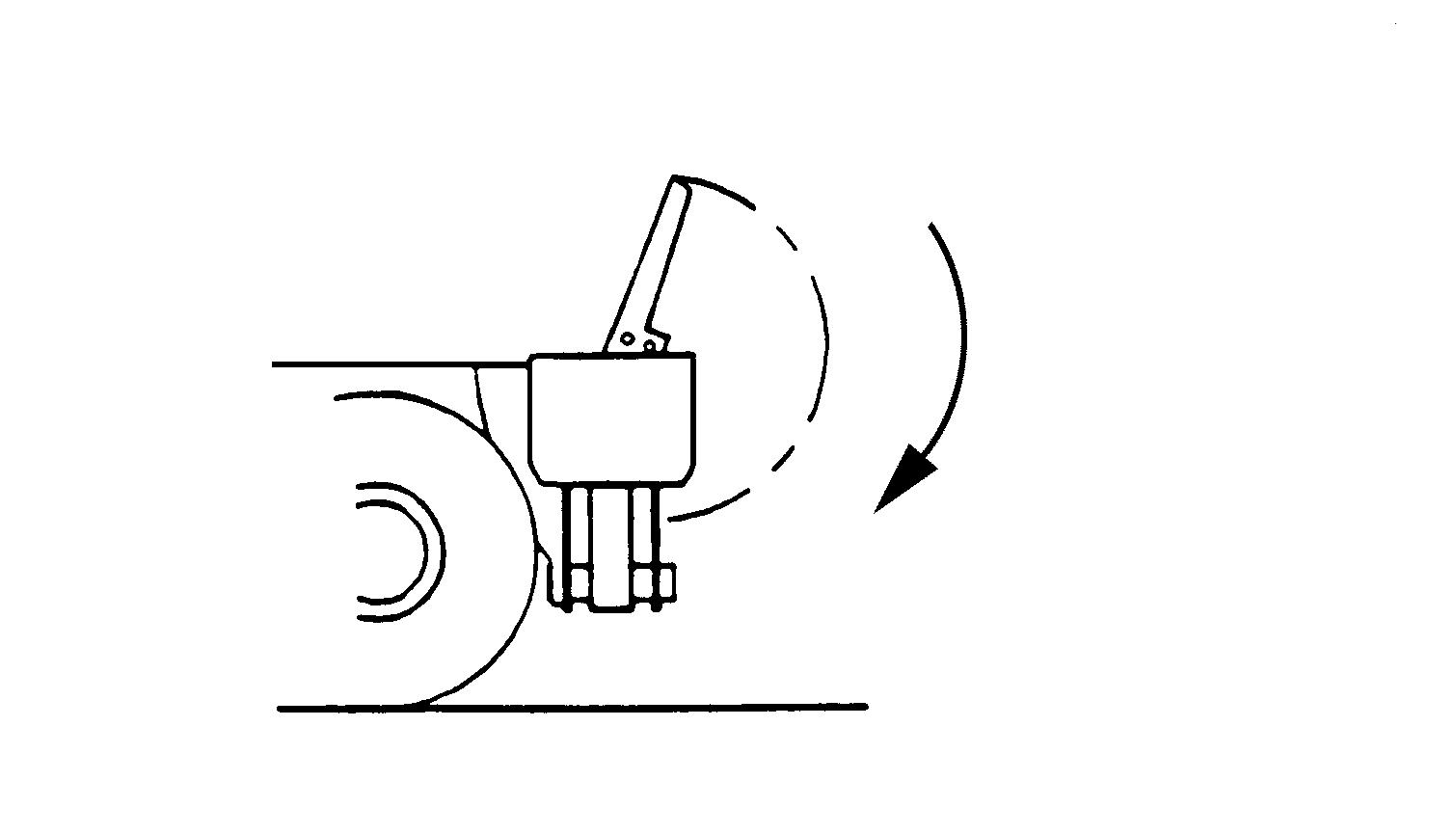

PDH1091 Para la posición de trabajo, incline el soporte hacia el chasis portador hasta que las varillas de soporte de la cuchilla lo detengan.
