REMOLCADO DE LA MAQUINA
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ETAPA 2
Levantar la cabina con precaución e instalarla correctamente sobre el piso de la cabina.
IMPORTANTE: Cerciorarse de que la junta situada en la parte trasera de la cabina esté correctamente en su sitio.
ETAPA 3 ETAPA 4

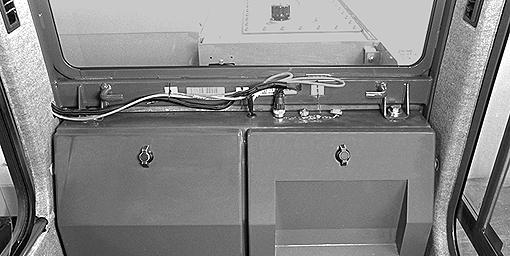

PH07911 PH07911 Volver a conectar el punto de alimentación eléctrica a su base después de haber retirado la tapa de protección. Volver a conectar el flexible del lavaparabrisas. Volver a conectar la antena de radio de la cabina (si está equipado).
ETAPA 5
PH00305 Colocar y apretar los cuatro tornillos de fijación de la cabina aplicando un par de apriete de 120 Nm y después volver a colocar correctamente el tapiz de suelo en la parte delantera del puesto de conducción. Instalar la guarnición.
144
TRIM THIS EDGE LEFT PAGE
PH07909
ETAPA 6
PH07824 Retirar el equipo de elevación y colocar los dos tapones de plástico en el techo de la cabina.
TRIM THIS EDGE
145
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ATENCION: El remolcado es una maniobra delicada. Siempre hay algún riesgo para el operador. La garantía del constructor no se aplica a los incidentes o problemas que puedan producirse durante el remolcado.
ATENCION: Nunca utilizar el aro de remolcado para remolcar otro vehículo.
ATENCION: La máquina debe remolcarse muy lentamente sobre una corta distancia y sólo si esto fuera absolutamente necesario.
ATENCION: Se debe utilizar una barra de remolcado para todas las operaciones de remolcado.
IMPORTANTE: Antes de remolcar, se deben instalar los pasadores de bloqueo de los estabilizadores (si está equipado) y de la cuchilla de nivelación (si está equipado). Ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". Para todas las operaciones de remolcado, las juntas universales de los ejes delantero y trasero deben estar desacopladas.
ETAPA 1 ETAPA 4
Colocar bloques debajo de las ruedas de la máquina.
Retirar las juntas universales
Herramientas necesarias
-Una llave de 19 mm para tornillos de cabeza hexagonal -Una barra de remolcado
ETAPA 2
Marcar ambas piezas antes de desacoplarlas. NOTA: Hacerlo facilitará su ensamblaje ulterior.
ETAPA 3
Soportar la junta universal del eje delantero con una eslinga fijada al chasis portador.
PH07813 Retirar los cuatro tornillos de la junta universal del eje delantero.
ETAPA 5
Repetir las Etapas 2 a 4 para la junta universal del eje trasero.
