DESMONTAJE Y MONTAJE DE LA CABINA
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
MANIPULACION DE LA MAQUINA
PDH1147
Este adhesivo muestra el centro de gra1 2 3 vedad de la máquina con respecto al eje de las ruedas traseras. La distancia (D) desde el centro de gravedad varía de acuerdo con tres configuraciones de manipulación posibles. (1)Máquina sin pluma, sin cabina y sin contrapeso. (2)Máquina sin pluma, con cabina y con contrapeso. (3)Máquina con pluma monobloque, con cabina y con contrapeso. NOTA: Los pesos de la máquina están indicados en kg, para máquinas con una configuración de 4 ruedas (para una configuración de 8 ruedas: añadir 355 kg).
ATENCION: Se debe respetar la posición de los puntos de eslingado que aparecen en el adhesivo.
Serie 788, versión P2A
Distancia (D) Peso de la máquina (1).....................................................700 mm.............................................9102 kg (2).....................................................318 mm..........................................12 584 kg (3).....................................................587 mm..........................................13 836 kg
Serie 788 Compact, versión P2A
Distancia (D) Peso de la máquina (1).....................................................742 mm.............................................9047 kg (2).....................................................355 mm..........................................14 069 kg (3).....................................................595 mm..........................................15 321 kg NOTA: Para las otras versiones de la máquina, consultar al Distribuidor CASE para obtener la distancia (D) y el peso de la máquina.
ATENCION: No manipular la máquina equipada con su balancín.
140
TRIM THIS EDGE LEFT PAGE
Puntos de eslingado del contrapeso Puntos de eslingado de la cabina
CD98E044 PH07824

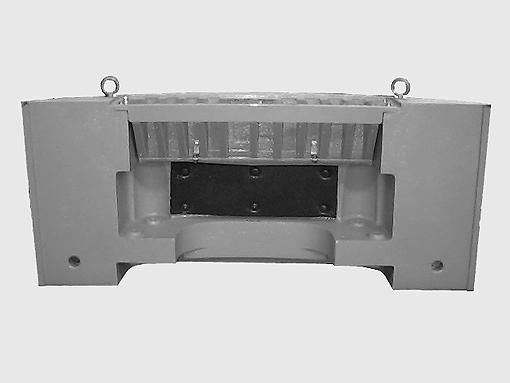

Se deben utilizar los puntos de eslingado para manipular el contrapeso. Para retirar el contrapeso, consultar al Distribuidor CASE.
Peso del contrapeso Serie 788 .................................3150 kg Serie 788 Compact.................4700 kg Se deben utilizar los puntos de eslingado para manipular la cabina. Para retirar la cabina, ver "Desmontaje y montaje de la cabina". Peso de la cabina......................295 kg
Balancín
Para retirar el balancín, dirigirse a su distribuidor CASE. Para el peso del balancín, ver "Pesos" en la sección "Especificaciones".
Pluma
Para desmontar la pluma, consultar al Distribuidor CASE. Para el peso de la pluma, ver "Pesos" en la sección "Especificaciones". TRIM THIS EDGE
141
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Herramientas necesarias
-Una llave de 10 para tornillos de cabeza hexagonal -Una llave de 22 mm para tornillos de cabeza hexagonal - Equipo de elevación adecuado NOTA: El peso de la cabina es de 295kg.
ETAPA 1
Colocar la máquina sobre un suelo plano y horizontal.
ETAPA 2
PH07911 Desconectar el punto de alimentación eléctrica de su base. Instalar la tapa de protección en la base. Desconectar el flexible del lavaparabrisas. Desconectar la antena de radio de la cabina (si está equipado).
ETAPA 4

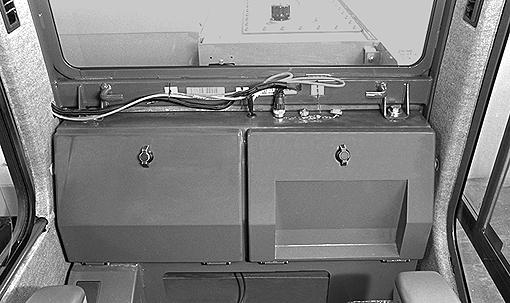

PH07909 Retirar la guarnición situada detrás del asiento.

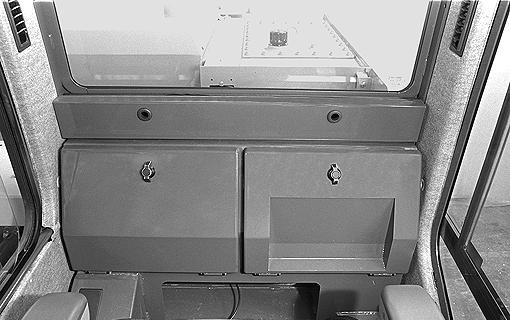

PH07824 Retirar los dos tapones plásticos del techo de la cabina y luego instalar un equipo de elevación apropiado.
142
TRIM THIS EDGE LEFT PAGE
ETAPA 5 ETAPA 8
PH07911

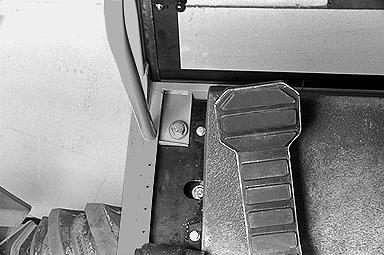

PH00305 Retirar los cuatro tornillos de fijación de la cabina.
NOTA: Para acceder a los tornillos en la parte delantera de la cabina, se debe levantar el tapiz del piso.
ETAPA 6
Levantar la cabina con precaución hasta que esté completamente liberada de la máquina.
ETAPA 7
Bajar la cabina hasta el suelo y soportarla con bloques de madera.
PH07824 Retirar el equipo de elevación y luego colcoar los dos tapones de plástico en el techo de la cabina.
Montaje
Herramientas necesarias
-Una llave de 10 para tornillos de cabeza hexagonal -Una llave de 22 mm para tornillos de cabeza hexagonal -Equipo de elevación adecuado
ETAPA 1
PH07824 Retirar los dos tapones plásticos del techo de la cabina y luego instalar un equipo de elevación apropiado.
143
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
