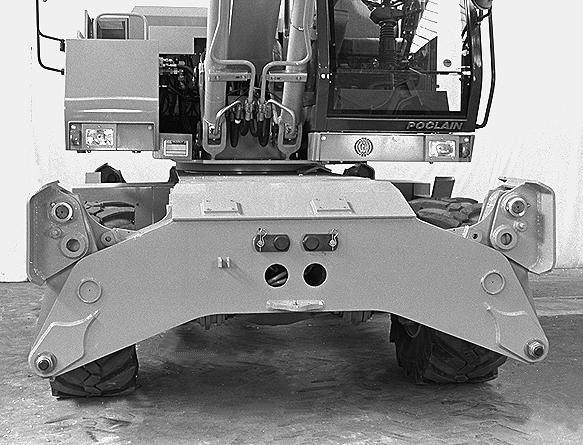

ESTABILIZADORES PLEGABLES
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Serie 788
TOMA DE CORRIENTE
Serie 788 Compact
CD99G030

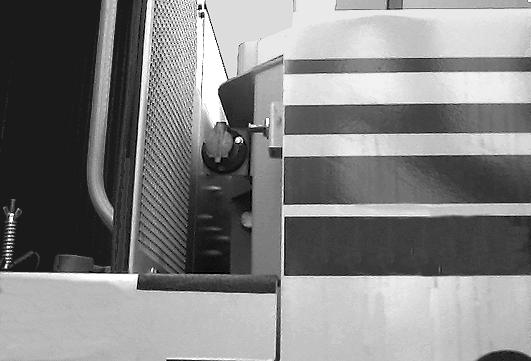

CD96C040 Situada en el depósito de carburante del lado de la pasarela, la toma de corriente (24voltios, 15amperios) puede utilizarse, durante una intervención en la máquina, para conectar una lámpara móvil o cualquier otro accesorio eléctrico de 24 voltios.
TRIM THIS EDGE
101
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
La posición de los patines de los estabilizadores puede cambiarse para adaptarlos a la superfice del suelo. Pueden estar en posición fija o pivoteante.
Posición pivoteante
ETAPA 1 ETAPA 4
Colocar los pasadores hendidos y los pasadores de bloqueo en la caja de herramientas.
NOTA: Durante los desplazamientos por carretera y al conducir la máquina sobre un remolque, los patines de los estabilizadores deben estar en posición pivoteante.
Posición fija
ETAPA 1
PH08026 Levantar completamente los estabilizadores, parar el motor y retirar la llave del conmutador de arranque.
ETAPA 2
PH08026 Levantar completamente los estabilizadores, parar el motor y retirar la llave del conmutador de arranque.
ETAPA 2

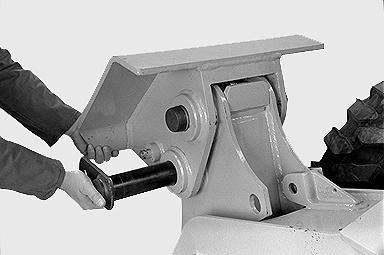

PG02003 Retirar el pasador hendido y extraer el pasador de bloqueo.
ETAPA 3
Repetir el procedimiento para los otros patines.
PG02003

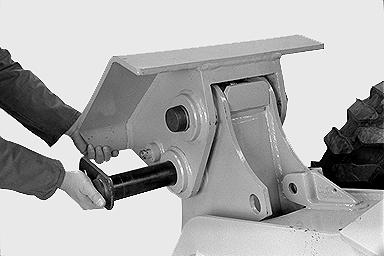

Tirar manualmente el patín hacia el exterior y después colocar el pasador de bloqueo y el pasador hendido. 102
