VALVULAS DE SEGURIDAD

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

VALVULAS DE BLOQUEO DE LA PLUMA

TRIM THIS EDGE

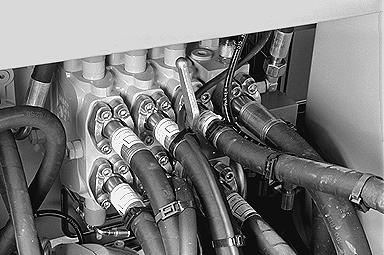

PG02707 Esta válvula se encuentra sobre la válvula de mando del equipo y se utiliza para inmovilizar la pluma durante los desplazamientos por carretera. Ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". Se puede acceder a la palanca de la válvula por debajo del capó del tabique del distribuidor.

Cuando la palanca de la válvula está hacia abajo, se puede mover la pluma. Cuando la palanca de la válvula está hacia arriba, la pluma está inmovilizada. NOTA: Antes de iniciar un trabajo, girar la palanca hacia abajo (se puede mover la pluma).

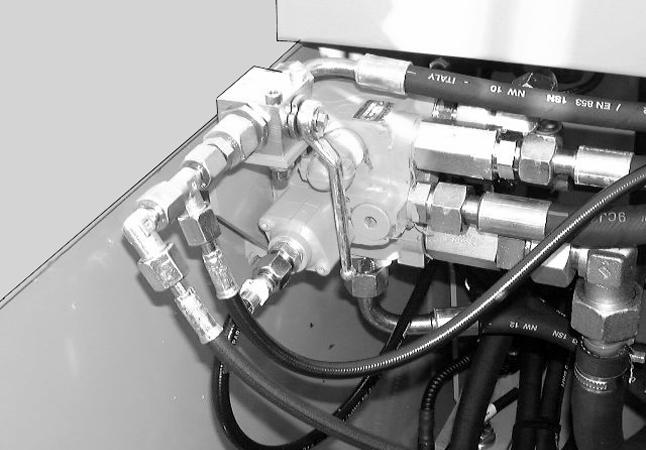

CD99K001 Si la máquina está equipada con válvulas de seguridad, se debe utilizar una válvula suplementaria sobre el depósito de carburante para inmovilizar la pluma. Cuando la palanca de la válvula está hacia arriba, se puede mover la pluma. Cuando la palanca de la válvula está hacia abajo, la pluma está inmovilizada. NOTA: Antes de iniciar un trabajo, girar la palanca hacia arriba (se puede mover la pluma).

ATENCION: Antes de conducir por carretera, cerciorarse de que las palancas de válvula estén en la posición de inmovilización de la pluma.

110
