LUZ GIRATORIA

BOMBA DE LLENADO DEL DEPOSITO DECARBURANTE (opcional)

ATENCION: Nunca llenar el depósito cuando el motor térmico esté en marcha. No fumar durante las operaciones de llenado.

IMPORTANTE: Esta bomba, situada en la caja de herramientas, debe utilizarse únicamente para el carburante.

ETAPA 1

Colocar la máquina sobre un suelo plano y horizontal. Parar el motor térmico y retirar la llave de arranque.

ETAPA 2 ETAPA 3

1

PE11716 Retirar el tapón de llenado del depósito de carburante.

ATENCION: El tapón de llenado debe retirarse antes de llenar el depósito. Esto evitará el riesgo de accidentes cuando se abra el tapón de llenado después del llenado.

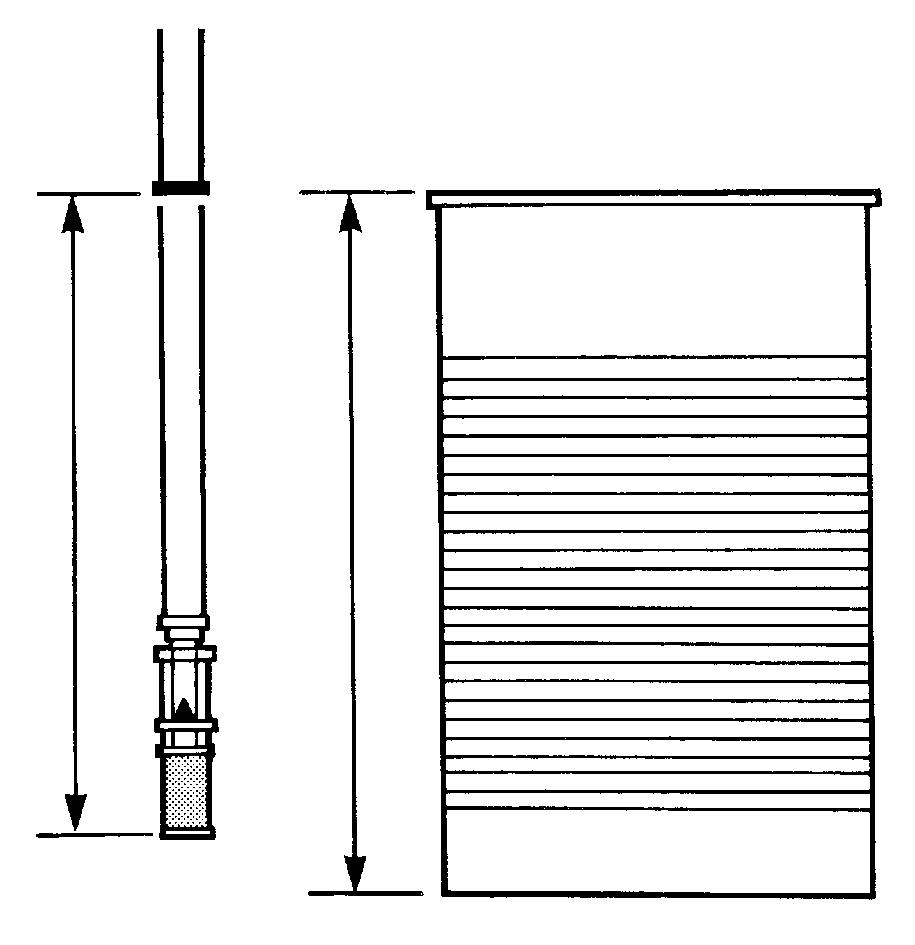

PDF0361 Medir la altura del bidón y colocar el collar de marca (1) del tubo de aspiración a una longitud ampliamente inferior a aquélla de la altura del bidón.

ETAPA 4

PDF0362 Cerciorarse de que la alcachofa de extremo del tubo de aspiración esté correctamente fijada y después introducir el tubo de aspiración en el bidón.

113
