BOMBA DE LLENADO DEL DEPOSITO DECARBURANTE
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
VALVULAS DE BLOQUEO DEL BALANCIN (específicoparaalgunospaíses)
ATENCION: Antes de conducir por carretera, cerciorarse de que las palancas de válvula estén en la posición levantada (balancín inmovilizado).

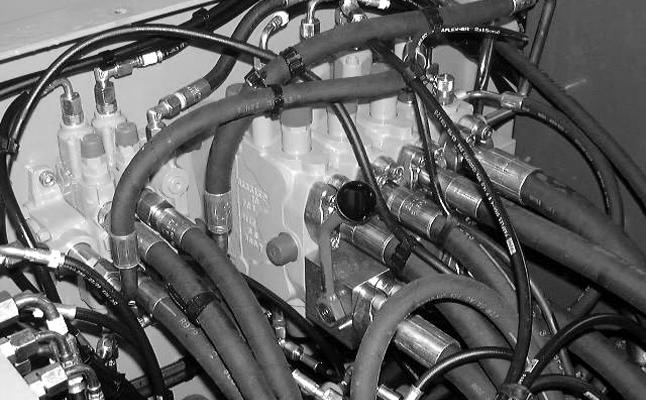

CD99G032 Esta válvula se encuentra sobre la válvula de mando del equipo, es de color rojo y se utiliza para inmovilizar el balancín durante los desplazamientos por carretera. Ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". Se puede acceder a la palanca de la válvula por debajo del capó del tabique del distribuidor. Cuando la palanca de la válvula está hacia abajo, se puede mover el balancín. Cuando la palanca está hacia arriba, el balancín está inmovilizado.
NOTA: Antes de iniciar un trabajo, girar la palanca de válvula hacia abajo (se puede mover el balancín).
VALVULA DE SELECCION CUCHARA/BIVALVA
2 1
Al utilizar una cuchara retro, la palanca del grifo debe estar siempre en posición (1). Al utilizar una bivalva, la palanca del grifo debe estar siempre en posición (2). NOTA: Sacar la palanda de la caja de herramientas, colocarla sobre la válvula y girar completamente en la dirección deseada, y después retirar la palanca y volver a ponerla en la caja de herramientas.

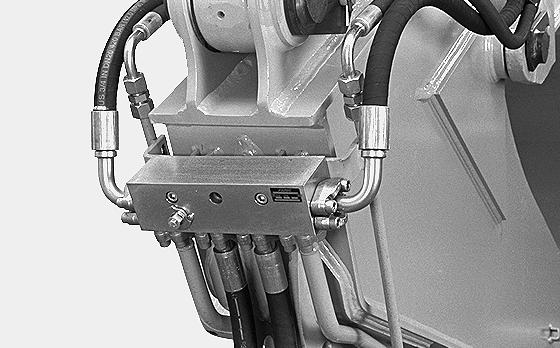

PH07918 Esta válvula se encuentra en la parte superior del balancín y se utiliza cuando se reemplaza una cuchara de retroexcavación por una bivalva o viceversa. Ver "Reemplazo de una cuchara de retroexcavación por una bivala (o viceversa)" en la sección "Mantenimiento/Ajustes" y para los desplazamientos por carretera, ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". 111
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
VALVULAS DE SEGURIDAD (opcional)

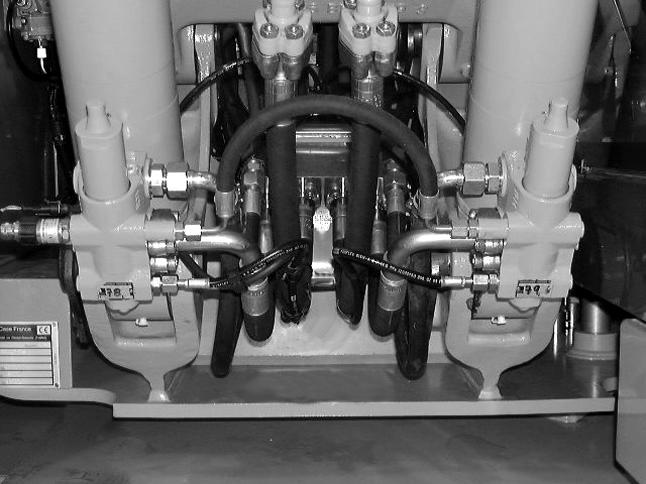

El objetivo de las válvulas de seguridad es parar el equipo en caso de cañida debido a una fuga de la válvula en la posición neutra o en caso de ruptura accidental de un flexible. En el último caso, permitir también bajar el equipo lentamente hasta el suelo. Ver "Manipulación de cargas" en la sección "Utilización en la obra y en carretera".
CD99G033
112
