PATINES DE LOS ESTABILIZADORES
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Template Date: 1994_04_29Template Name: OM_1_col
Alt+ to display template informationAlt= to hide template information
TRIM THIS EDGE
Serie 788

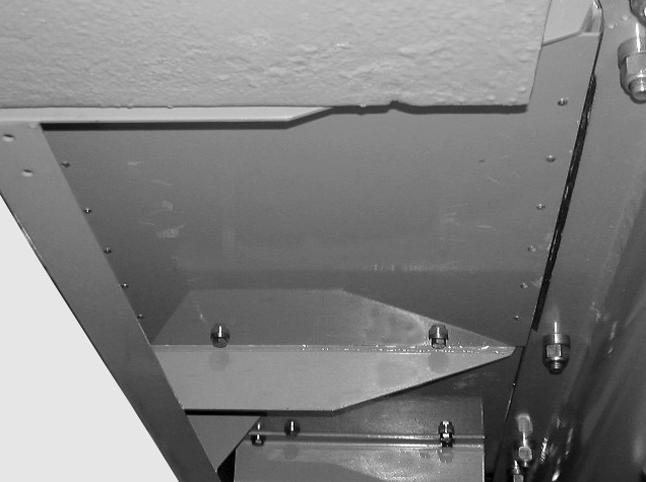

CD99G028 Para retirar las trampas laterales, retirar los tornillos de retención.
IMPORTANTE: No utilizar la máquina si se han retirado las trampas laterales.
ATENCION: Antes de efectuar un desplazamiento, cerciorarse de que las trampas de acceso estén aseguradas en su sitio.
PUERTA LATERAL DERECHA
Serie 788 Compact

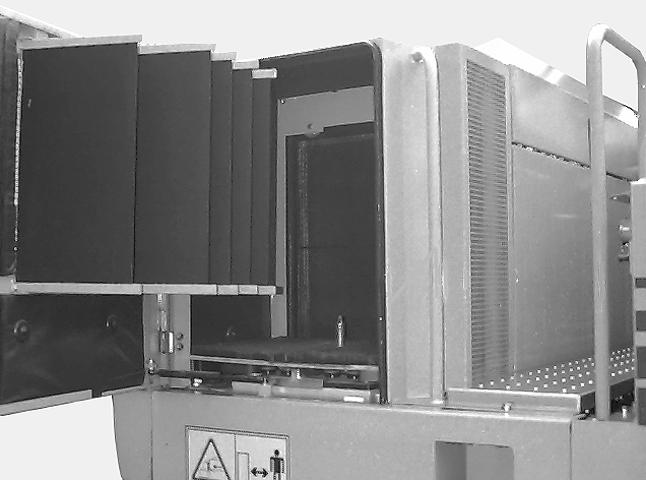

CD98J001 La puerta derecha permite acceder a la pasarela, al radiador, al refrigerante y a las baterías.

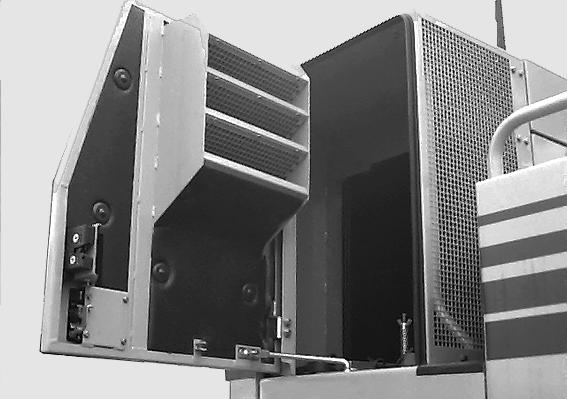

CD96C038 La puerta derecha permite acceder al bastidor de torreta, al refrigerante y a las baterías. Para mantener la puerta abierta, retirar el puntal de su alojamiento e instalarlo en el agujero previsto. Al cerrar, volver a colocar el puntal en su alojamiento.
ATENCION: Nunca dejar herramientas u otros objetosal interior del copartimiento de entrada de aire.
ATENCION: Antes de emprender un desplazamiento, cerciorarse de que la puerta lateral esté bloqueada de manera segura.
NOTA: Utilizar la llave del contactor de arranque para bloquear la puerta lateral.
100
