TOMA DE CORRIENTE

TRAMPAS DE ACCESO

Herramientas necesarias

-Una llave de 17 mm para tornillos de cabeza hexagonal Para efectuar el mantenimiento, es necesario retirar las trampas de acceso.

CD99G059 Para obtener un mejor acceso a los componentes, colocar el bastidor de la torreta perpendicularmente al chasis portador.

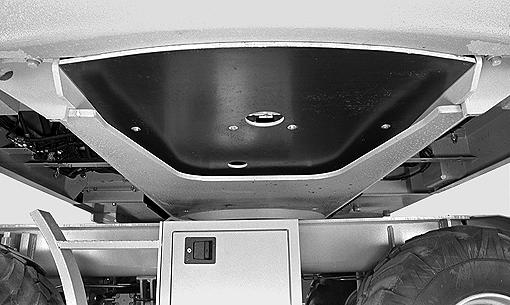

Trampa central

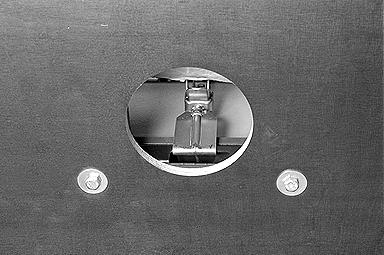

PG02727 Para retirar la trampa central, liberar la palanca situada en el agujero de la trampa y tirar hacia atrás esta última.

Trampas laterales

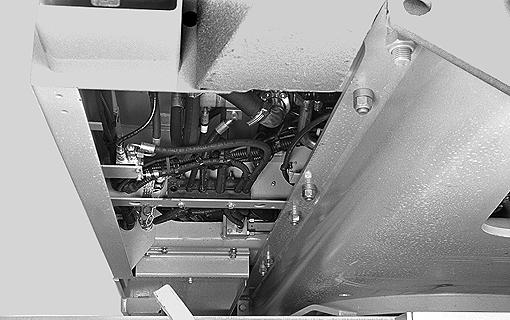

PH08006 La trampa central proporciona el acceso principalmente a los órganos del motor térmico.

PH08003 La trampa izquierda permite acceder a la vñavula antisobrecarga y a la válvula de cierre y a los tapones de pura del depósito hidráulico.

99
