WYMONTOWANIE TULEI

– Używać narzędzia nr 7701388180 do pomiaru wysokości (A) każdej tulei w położeniach 1,5,7 i 11 godziny patrząc od tyłu silnika.

Ważne: Śruby i podkładki powinny być dokręcone, aby otrzymać precyzyjny pomiar wysokości tulei.

Zalecane wartości: Wysokość nad blokiem .........................0,030-0,100 mm Różnica maksymalna dopuszczalna między jednym lub między 2 przyległymi cylindrami .........................0,05 mm – Usunąć śruby i podkładki nastawne tulei zamocowanych na bloku.

Ważne: Nie porysować wierzchu tłoka.

– Przed wymontowaniem, ponumerować tuleje i tłoki. Zaznaczyć przód tulei cylindrowych, aby ponownie je zamontować w prawidłowym kierunku.

Ważne: Zawsze przechowywać tłoki i tuleje dobrane. Tuleje należy wstawić w otwór początkowy.

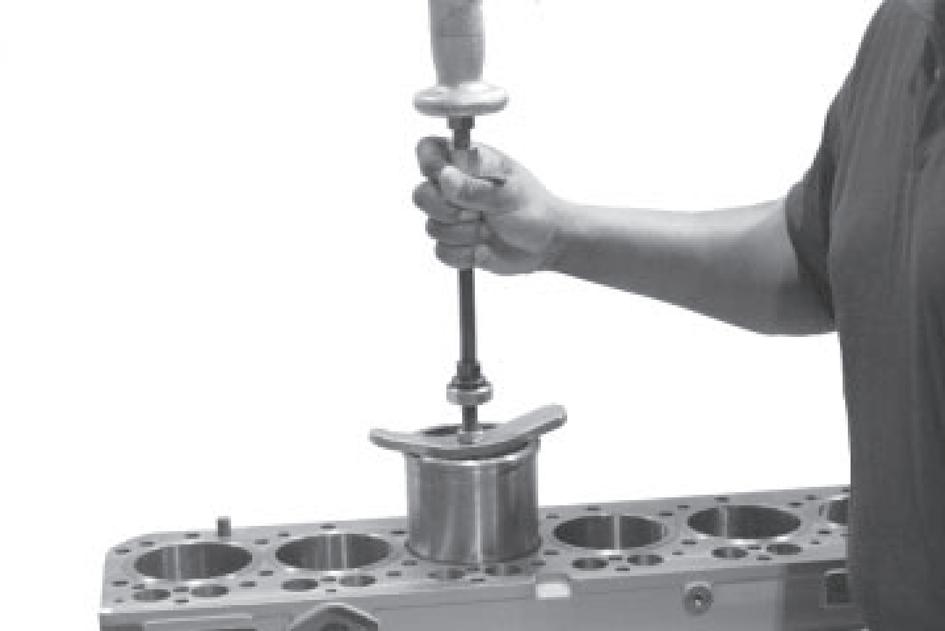

– Wyciągnąć tuleje cylindrowe z bloku cylindrów za pomocą narzędzia (A) nr 6005005504.

121hsm51

A

Rys. 21

A

121hsm52 Rys. 22

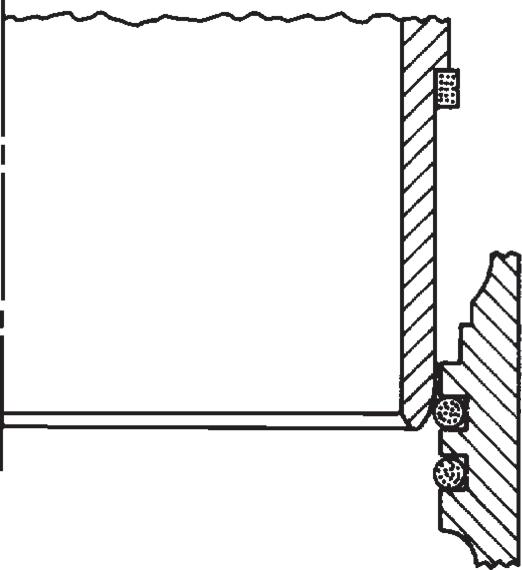

– Wyjąć okrągłe pierścienie uszczelniające (A) z rowków bloku cylindrów (B) i uszczelkę oporową (C) z tulei cylindrowych (D). – Używać szczotki o sztywnym włosiu do czyszczenia zewnątrz tulei, pod kołnierzem i w strefach uszczelnień okrągłych pierścieni uszczelniających. Upewnić się, czy nie ma nacięć, zalewek w miejscu uszczelnień.

Ważne: Nie używać benzyny, rozpuszczalników do czyszczenia tulei.

– Czyścić ściankę wewnętrzną tulei. – Skontrolować ściankę zewnętrzną tulei, aby upewnić się, czy nie jest nakłuta.

Ważne: Jeśli tuleje są nakłute, sprawdzić stan płynu chłodzącego.

121hsm53

C

D

B

A

Rys. 23

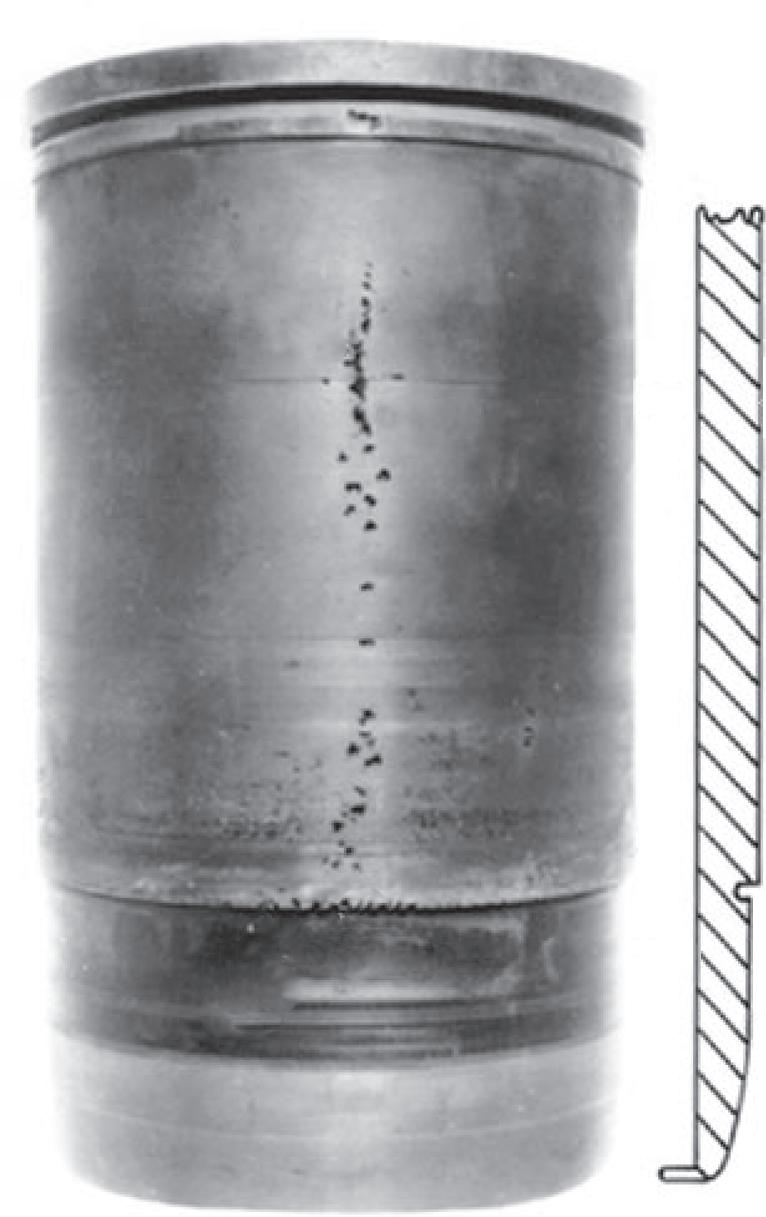

– Wymienić tłok i tuleję jeśli: – Głębokość przebicia (A) jest większa lub równa połowy grubości tulei (C). – Głębokość erozji (B) jest większa lub równa połowie zgrubienia uszczelki oporowej (D). Zalecane wartości: Grubość tulei.............................................6,23-6,89 mm Grubość zgrubienia...................................2,02-2,29 mm – Skontrolować ściankę wewnętrzną tulei.

A

B C

D

Usuwanie połysku tulei cylindra

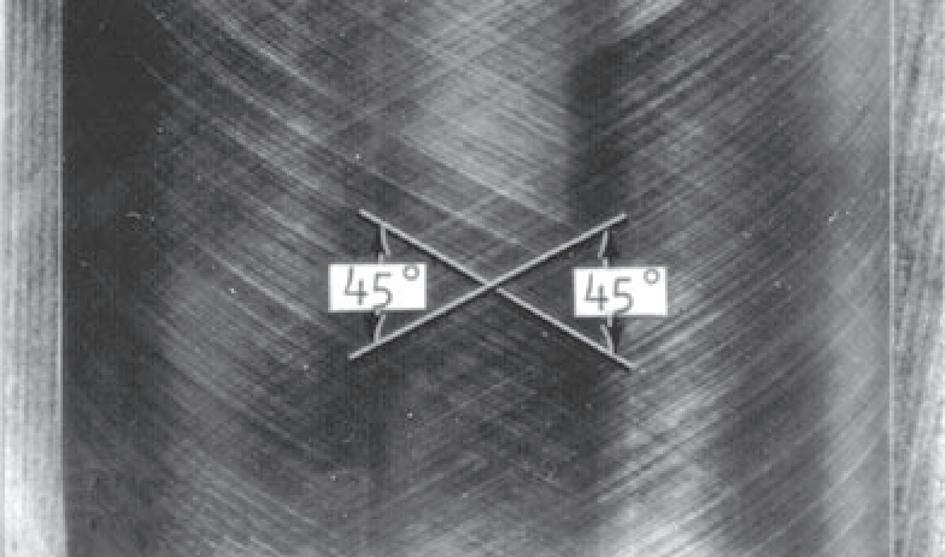

– Unieruchomić tuleję w nieruchomym urządzeniu. – Używać miękkiej osełki do cylindra nr 7701388127 w celu usunięcia połysku tulei w taki sposób, aby otrzymać kratkowanie pod kątem 45 °.

121hsm54 Rys. 24

121hsm55 Rys. 25
