POMIAR COFNIĘCIA SIĘ ZAWORÓW

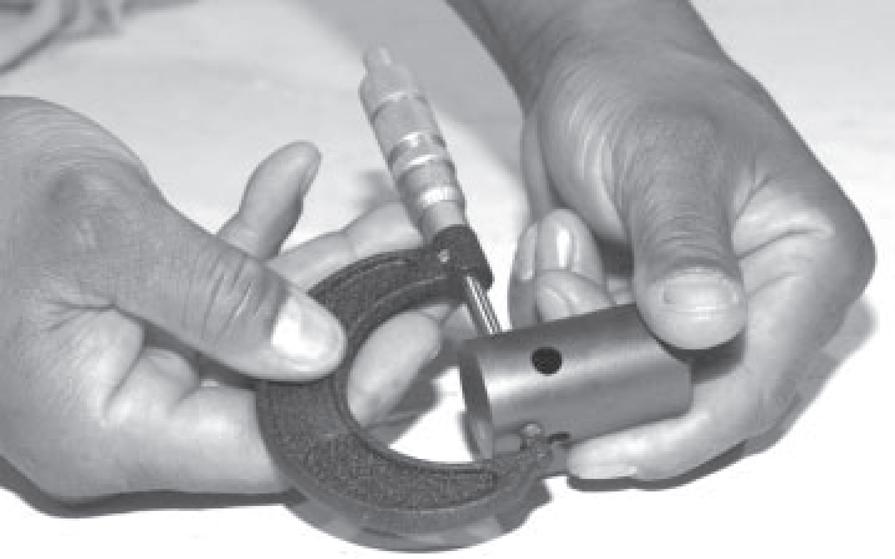

– Zmierzyć średnicę zewnętrzną popychaczy. Jeśli jest mniejsza niż zalecana wartość, wymienić. Zalecane wartości: Średnica zewnętrzna popychacza ........31,61-31,64 mm – Zmierzyć luz popychaczy w otworze Zalecane wartości: Średnica otworu (w bloku) ...............................................31,70-31,75 mm Luz popychacza i otworu ..........................0,06-0,13 mm – Sprawdzić głowicę na powierzchni nośnej tłoków. Jeśli jest płaska lub wklęsła, wymienić popychacz i sprawdzić występy wału krzywkowego.

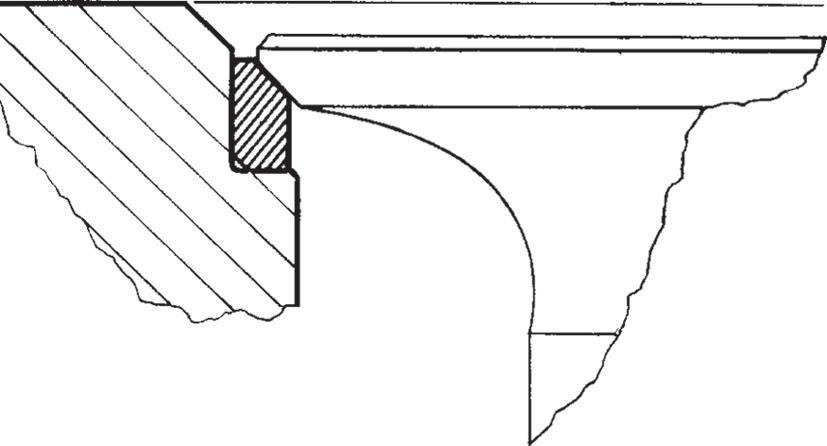

Pomiary powinny być wykonane w odległości maksymalnej 3 mm od brzegu grzybka zaworów. – Porównać pomiary (A) między 2 zaworami wlotowym i wylotowym. Upewnić się, że odchylenie nie przekracza zalecanej wartości.

Uwaga: Jeśli cylinder przedstawia nierówne zużycie zaworów, sprawdzić odchylenie otworów mostów zaworów.

Zalecane wartości: • Zawór wlotowy Cofnięcie w głowicy cylindra .....................0,61-1,11 mm Limit zużycia .......................................................1,63 mm • Zawór wylotowy Cofnięcie w głowicy cylindra .....................1,22-1,72 mm Limit zużycia .......................................................2,26 mm

134hsm12 Rys. 7

A

131hsm33 Rys. 8
