WYMONTOWANIE USZCZELKI TYLNEGO ŁOŻYSKA

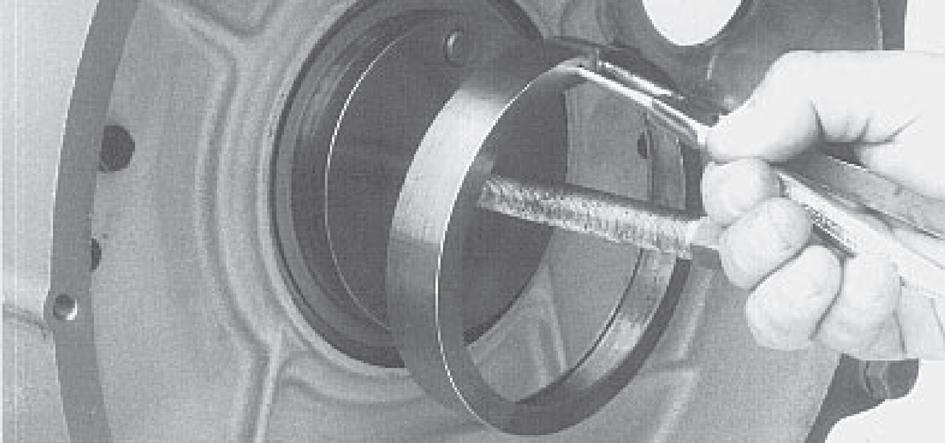

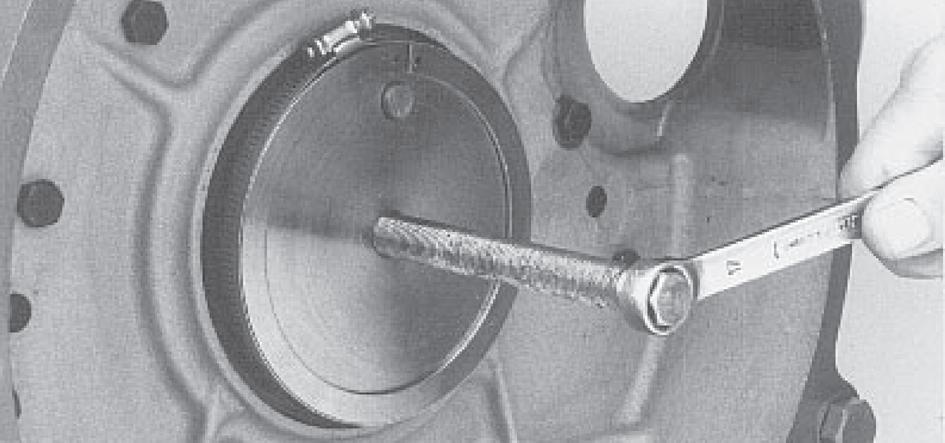

– Ustawić i centrować narzędzie nr 6005005509 (A) na tylnym końcu wału korbowego. Następnie używać pierścienia oporowego i umieścić wąskie zgrubienie pierścienia (B) narzędzia za obrzeżem i oprawką wewnętrzną uszczelki. – Podtrzymać zmontowane części za pomocą opaski (C), następnie dokręcić stopniowo śrubę (D) aż do wyciągnięcia oprawki wewnętrznej uszczelki.

A

B

C D

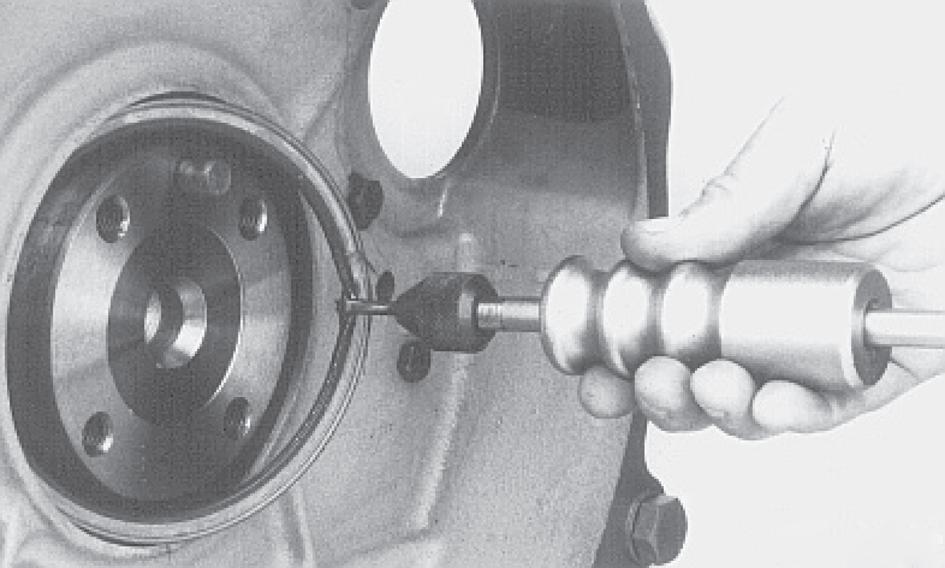

– Za pomocą punktaka i młotka, wcisnąć oprawkę zewnętrzną uszczelki w kierunku silnika aż do obrotu oprawki zewnętrznej. – Wyciągnąć oprawkę uszczelki (F) za pomocą ściągacza bezwładnościowego.

121hsm64 Rys. 53

F

121msm27 Rys. 54
