KONTROLA KORBOWODU I POKRYWY

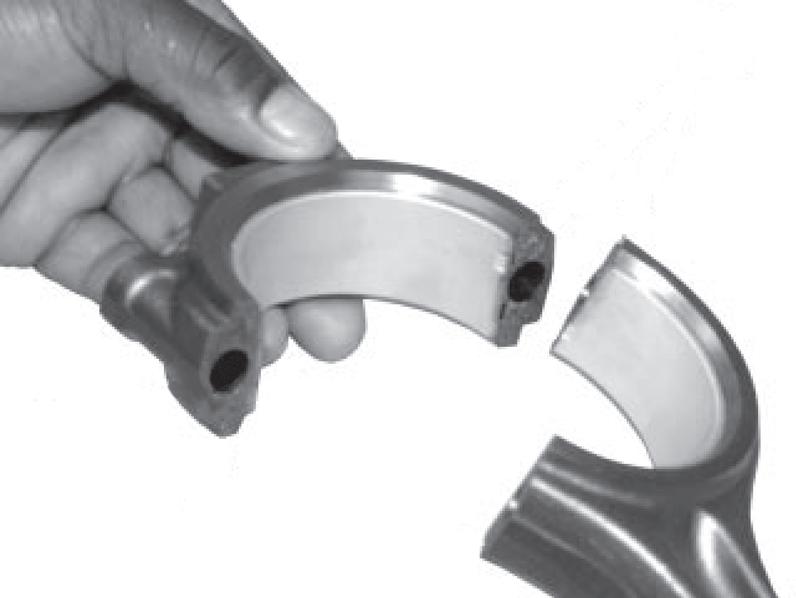

• Skontrolować korbowody, pokrywy i otwory śrub (B). W obecności najmniejszej wady, wymienić korbowód i pokrywę.

Ważne: Nie nacinać powierzchni połączenia (A) korbowodu i pokrywy. Nigdy nie pocierać tych powierzchni szczotką drucianą, ani żadnym innym narzędziem.

• Zainstalować pokrywę bez wymiennych panewek. • Dokręcić śruby uprzednio używane z momentem 5,8 daN·m. • Wykonać dokręcanie kątowe od 90° do 100°.

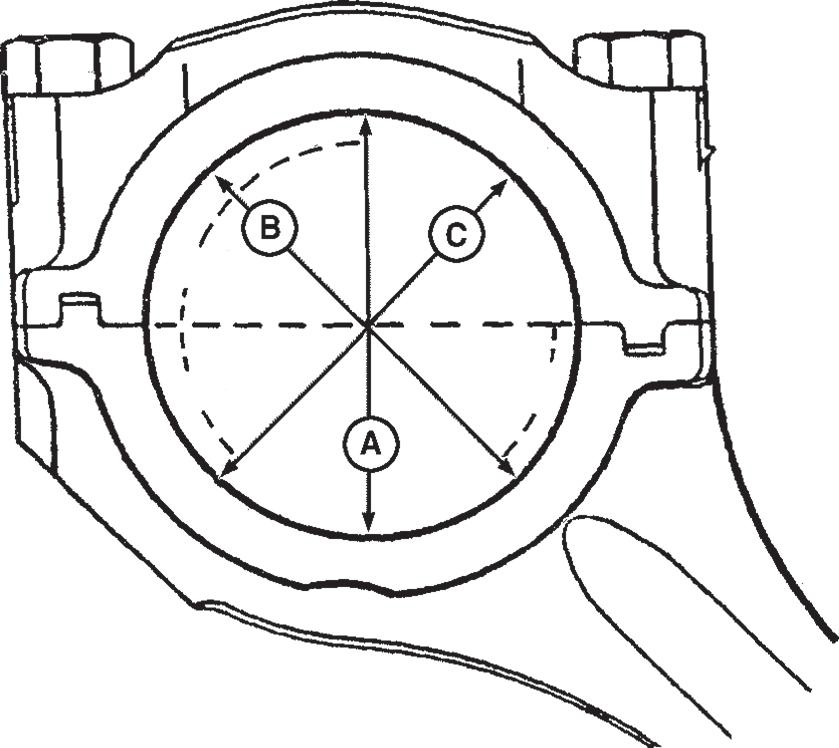

• Zmierzyć otwór korbowodu pośrodku otworu za pomocą wewnętrznego mikrometru: – Przy kącie prostym w stosunku do połączenia korbowód/pokrywa (C). – Przy 45° z lewej strony pomiaru "C" (D). – Przy 45° z prawej strony pomiaru "C" (E). Zalecane wartości: Średnica wewnętrzna .......................82,677-82,703 mm Jeśli różnica między największym i najmniejszym pomiarem jest większa niż podana owalizacja, wymienić korbowód. Zalecana wartość: Maksymalna dopuszczalna owalizacja .............0,038 mm

B

122hsm02

A

90° D E

45°

C

45°

122hsm03 Rys. 6

Rys. 7
