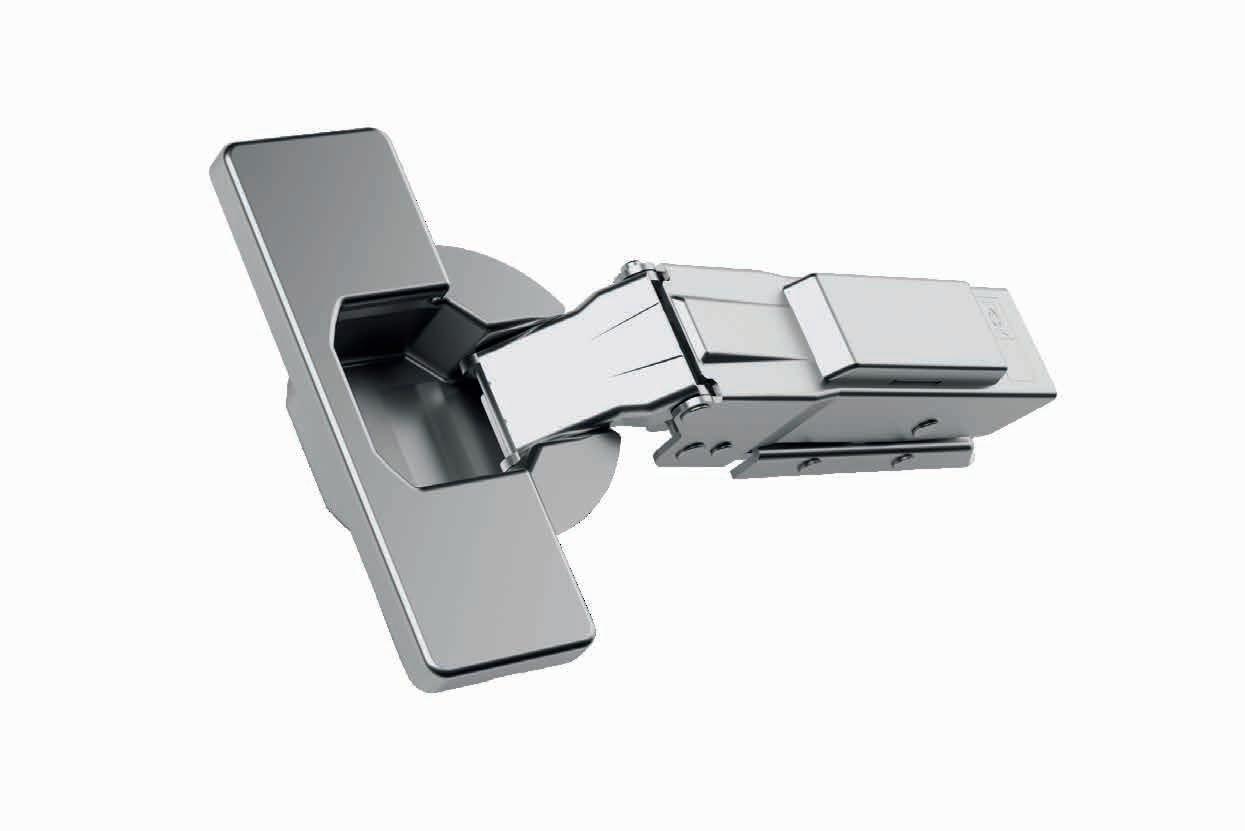

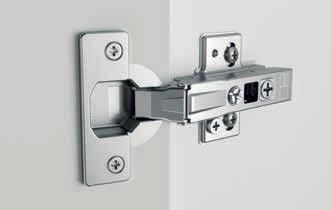

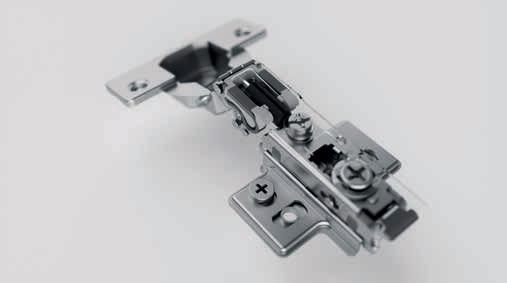

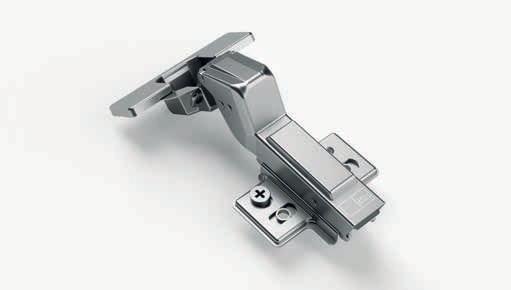

Omnia L
PRESTAZIONI
SlowMotion Lineare
AnyClickSystem
Senza Reboud

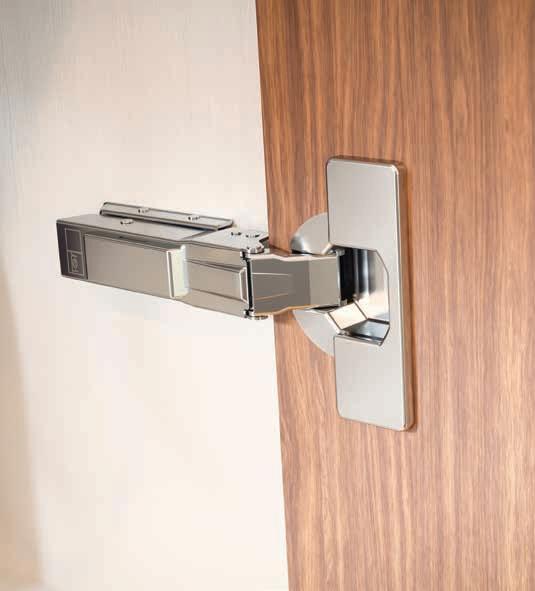

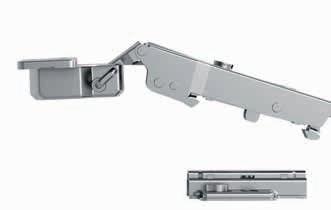

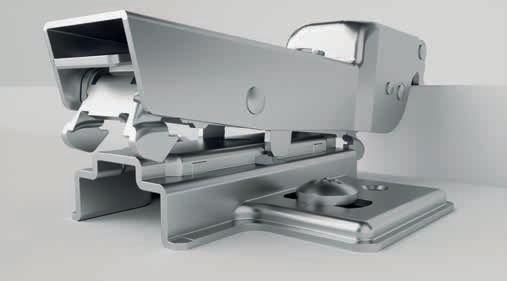

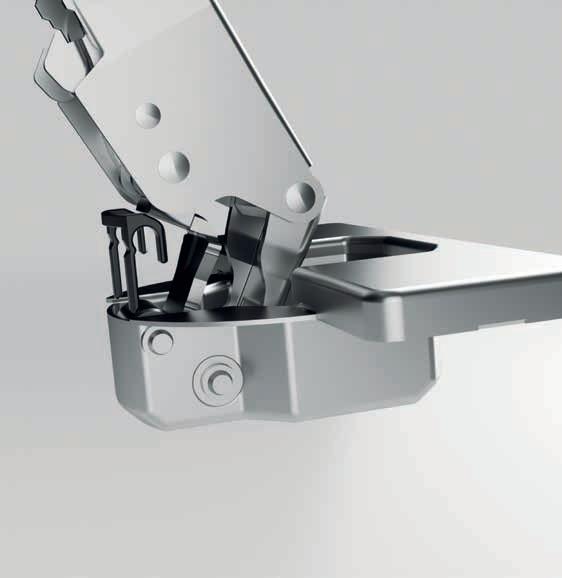

Ammortizzatore SlowMotion Lineare integrato nell’ala della cerniera

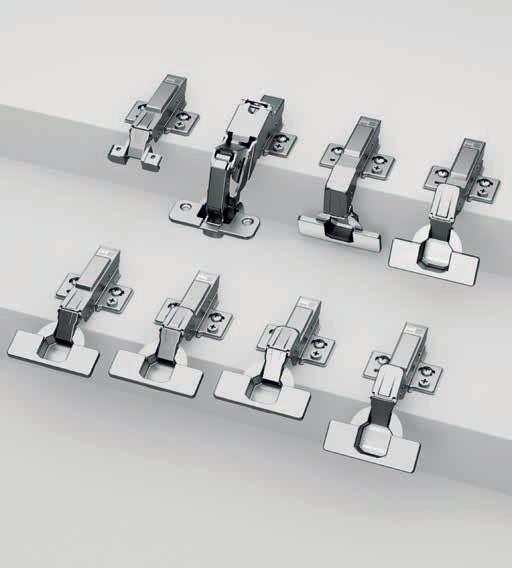

Gamma completa
Design brevettato moderno ed elegante
06

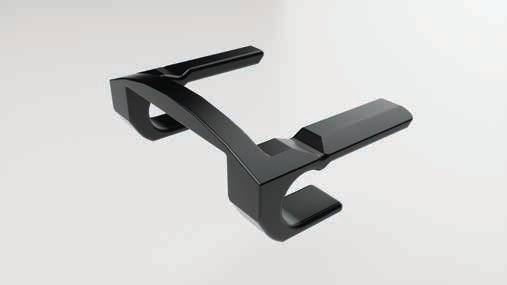

Cover per box ed ala

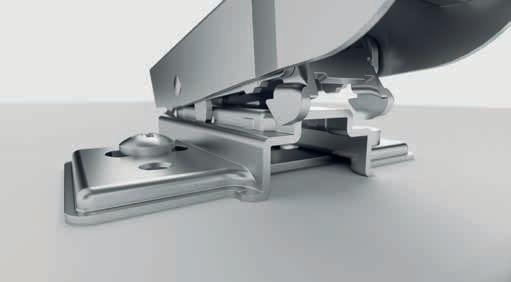

Basetta lineare
Per un semplice e veloce montaggio in ogni posizione.
Consigliato test operativo di verifica del corretto effetto frenante.
Regolazione frontale Agendo sulla vite “A” è possibile regolare la distanza fra il fianco del mobile e l’anta.
Regolazione laterale indipendente Agendo sulla vite “B” è possibile variare il valore di copertura dell’anta sul fianco del mobile.
Regolazione verticale Agendo sulla vite “C” della basetta è possibile regolare l’anta in senso verticale.
Valori espressi in mm 07
L H 260
H = altezza anta (cm)
L = larghezza anta (cm) 240 220 17 - 22 kg 4 - 5 ammortizzate 2
3 ammortizzate 1
2 ammortizzate 3
4 ammortizzate 12 - 17 kg 6 - 12 kg 0 - 6 kg 200 180 160 140 120 100 80 60 40 20 0 20 40 60 80 0 ANYCLICKSYSTEM SISTEMA DI REGOLAZIONE Omnia L A B C +3/-2 mm +2/-3 mm +/-2 mm
-
-
-
Caratteristiche tecniche:
• Profondità del box in metallo 11.4 mm
• Diametro del box 35mm
• Apertura 105°
• Possibilità di foratura dell’anta (K) da 3 a 7 mm
• Spessore della porta (T) da 14 a 26 mm
• Disponibile con interasse del box I.48, A.45, D.52
• Ampia gamma di sistemi di fissaggio: con viti autofilettanti e viti Euro; codoli ad espansione, VeloFix ed a pressione.
51.LSW0.M9.15.IX000
51.LSW0.M9.15.AX000
51.LSW0.M9.15.DX000
Disponibili con viti premontate autofilettanti (codice campione 51.LSWP.M9.00.IX000)
51.LSEP.M9.08.IX000 51.LSEP.M9.08.AX000
51.LSEP.M9.08.DX000
Disponibile senza viti euro (codice campione 51.LSE.M9.00.IX000)
51.LSEP.M9.15.IX000
51.LSEP.M9.15.AX000
51.LSEP.M9.15.DX000
51.LSD0.M9.15.IX000
51.LSD8.M9.15.AX000
51.LSD0.M9.15.DX000
51.LSV0.M9.15.IX000 51.LSV8.M9.15.AX000 51.LSV0.M9.15.DX000
51.LSX0.M9.15.IX000
51.LSX8.M9.15.AX000 51.LSX0.M9.15.DX000
per tutte le applicazioni della tabella sopra riportata (codice campione 51.LSW0.M9.00.I0000)
08

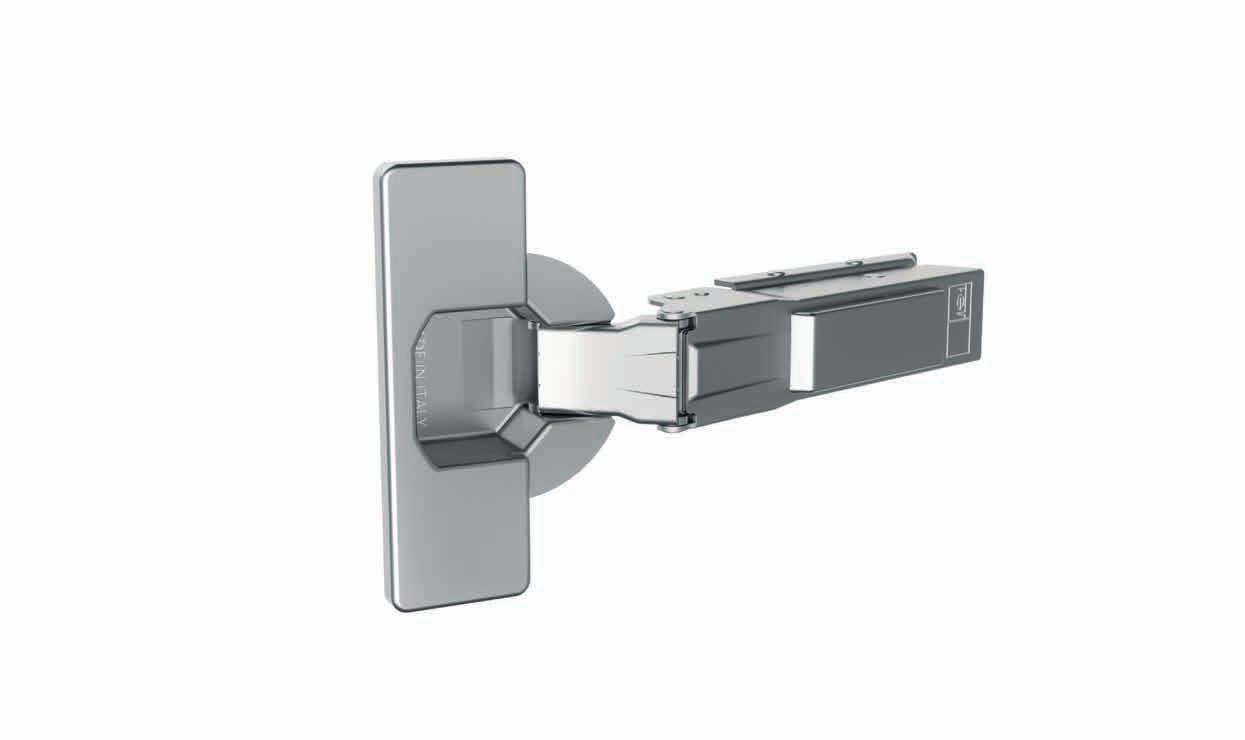

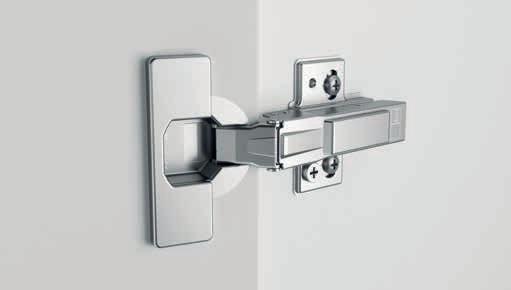

Omnia L 105°
Per basette ed accessori vedere da pag.18 a pag.25.
COLLO 0
51.LSW0.M9.00.IX000 51.LSW0.M9.00.AX000 51.LSW0.M9.00.DX000 51.LSEP.M9.00.IX000 51.LSEP.M9.00.AX000 51.LSEP.M9.00.DX000 51.LSD0.M9.00.IX000 51.LSD8.M9.00.AX000 51.LSD0.M9.00.DX000
51.LSX8.M9.00.AX000 51.LSX0.M9.00.DX000
51.LSV8.M9.00.AX000
COLLO 8 COLLO 15
51.LSX0.M9.00.IX000
51.LSV0.M9.00.IX000
51.LSV0.M9.00.DX000 51.LSW0.M9.08.IX000 51.LSW0.M9.08.AX000 51.LSW0.M9.08.DX000
51.LSD0.M9.08.IX000 51.LSD8.M9.08.AX000 51.LSD0.M9.08.DX000 51.LSX0.M9.08.IX000 51.LSX8.M9.08.AX000 51.LSX0.M9.08.DX000
51.LSV0.M9.08.IX000 51.LSV8.M9.08.AX000 51.LSV0.M9.08.DX000
D0 = codoli Ø10 / D8 = codoli Ø8 V0 = codoli Ø10 / V8 = codoli Ø8 X0 = codoli Ø10 / X8 = codoli Ø8
non
Valori espressi in mm
Versioni
ammortizzate disponibili
COLLO 0 Per copertura totale del fianco
* = per H compreso tra due valori considerare il valore inferiore
COLLO 8 Per copertura parziale del fianco
* = per H compreso tra due valori considerare il valore inferiore
COLLO 15 Per ante interne
* = per H compreso tra due valori considerare il valore inferiore
Tabella tecnica per determinare lo spazio minimo A affinchè l’anta di spessore T si apra senza sporgere dal mobile e senza interferire con eventuali ante adiacenti.
09 Omnia L 105°
3 4 5 6 7 19 0 18 0 2 17 0 2 16 0 2 4 15 2 4 14 2 4 6 13 4 6 12 4 6 11 6 10 6 14 15 16 17 18 19 20 21 22 23 24 25 26 0.1 0.2 0.3 0.4 0.5 0.7 0.8 1 1.2 2 3.2 4.5 5.8 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 2.2 3.5 4.9 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 2.5 3.8 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 3 4 5 6 7 11 0 10 0 2 9 0 2 8 0 2 4 7 2 4 6 2 4 6 5 4 6 4 4 6 3 6 2 6 3 4 5 6 7 1 0 2 4 0 2 4 -1 2 4 6 -2 4 6 -3 4 6 -4 6 -5 -6 -7 -8 H* H* H* Distanza foratura (k) T= A= A= A= A= A= K=3 K=4 K=5 K=6 K=7 Distanza foratura (k) Distanza foratura (k) Copertura (C) Collo 0 Copertura (C) Collo 8 Copertura (C) Collo 15 19.7 (H0) 8.3 105° S T C A 67 10.5 (K3) T 67 C A S 27.7 (H0) 16.3 105° 18.5 (K3) L S T 67 A 37+L+ T 36.7 (H2) 25.3 27.5 (K3) 105° Valori espressi in mm
Caratteristiche tecniche:
• Profondità del box in metallo 11.4 mm
• Diametro del box 35mm
• Apertura 105°
• Possibilità di foratura dell’anta (K) da 3 a 7 mm
• Spessore dell’anta (T) da 14 a 26 mm
• Disponibile con interasse del box I.48, A.45, D.52
• Ampia gamma di sistemi di fissaggio: con viti autofilettanti e viti Euro; codoli ad espansione, VeloFix ed a pressione.
51.LSW0.M9.45.IX000
51.LSW0.M9.45.AX000
51.LSW0.M9.45.DX000
Disponibili con viti premontate autofilettanti (codice campione 51.LSWP.M9.30.IX000)
51.LSEP.M9.45.IX000
51.LSEP.M9.45.AX000 51.LSEP.M9.45.DX000
Disponibile senza viti euro (codice campione 51.LSE.M9.30.IX000)
51.LSD0.M9.45.IX000
51.LSD8.M9.45.AX000 51.LSD0.M9.45.DX000
51.LSV0.M9.30.IX000
51.LSV8.M9.30.AX000
51.LSV0.M9.30.DX000
51.LSV0.M9.45.IX000
51.LSV8.M9.45.AX000
51.LSV0.M9.45.DX000
51.LSX0.M9.45.IX000
51.LSX8.M9.45.AX000
51.LSV0.M9.90.IX000
51.LSV8.M9.90.AX000
51.LSV0.M9.90.DX000
51.LSX0.M9.90.IX000
51.LSX8.M9.90.AX000
51.LSX0.M9.30.DX000
51.LSX0.M9.45.DX000
51.LSX0.M9.90.DX000
riportata (codice campione 51.LSW0.M9.30.I0000)
Omnia L 105° per anta ad angolo 10
51.LSW0.M9.30.IX000 51.LSW0.M9.30.AX000 51.LSW0.M9.30.DX000 51.LSEP.M9.30.IX000 51.LSEP.M9.30.AX000 51.LSEP.M9.30.DX000 51.LSD0.M9.30.IX000 51.LSD8.M9.30.AX000 51.LSD0.M9.30.DX000
51.LSX8.M9.30.AX000
Per basette ed accessori vedere da pag.18 a pag.25
ANGOLO 24° / 30° ANGOLO 45° ANGOLO 90°
51.LSX0.M9.30.IX000
51.LSW0.M9.90.IX000 51.LSW0.M9.90.AX000 51.LSW0.M9.90.DX000
51.LSEP.M9.90.IX000 51.LSEP.M9.90.AX000 51.LSEP.M9.90.DX000
51.LSD0.M9.90.IX000 51.LSD8.M9.90.AX000 51.LSD0.M9.90.DX000
D0 = codoli Ø10 / D8 = codoli Ø8 V0 = codoli Ø10 / V8 = codoli Ø8 X0 = codoli Ø10 / X8 = codoli Ø8 Versioni non ammortizzate disponibili per tutte le applicazioni della tabella
Valori espressi in mm
sopra
Omnia L 105° per anta ad angolo
ANGOLO 24° / 30°
ANGOLO 45°
90°
Tabella tecnica per determinare lo spazio minimo A affinchè l’anta di spessore T si apra senza sporgere dal mobile e senza interferire con eventuali ante adiacenti
13
ANGOLO
14 15 16 17 18 19 20 21 22 23 24 25 26 0.1 0.2 0.3 0.4 0.5 0.7 0.8 1 1.2 2 3.2 4.5 5.8 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 2.2 3.5 4.9 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 2.5 3.8 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 T= A= A= A= A= A= K=3 K=4 K=5 K=6 K=7 S T K=5 2430° ° 65 40 (H4) S T K=5 45° 65 38 (H4) 21 S 22.5 (H4) T K= 5 49 90° Valori espressi in mm
Caratteristiche tecniche:
• Profondità del box in metallo 11.3 mm
• Diametro del box 35 mm
• Apertura 155°
• Possibilità di foratura (K) da 3 a 7 mm
• Spessore dell’anta (T) da 14 a 26 mm
• Disponibile con interasse del box I.48, A.45, D.52
• Ampia gamma di sistemi di fissaggio: con viti autofilettanti e viti Euro; codoli ad espansione, VeloFix ed a pressione.
51.LWW0.M9.08.IX000
51.LWW0.M9.08.AX000
51.LWW0.M9.08.DX000
51.LWEP.M9.08.IX000
51.LWEP.M9.08.AX000
51.LWEP.M9.08.DX000
51.LWD0.M9.08.IX000
51.LWD8.M9.08.AX000
51.LWD0.M9.08.DX000
51.LWV0.M9.08.IX000
51.LWV0.M9.08.DX000
12

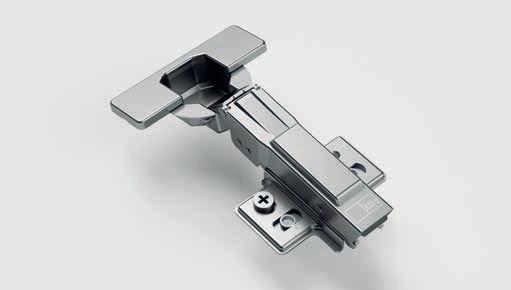

Omnia L 155°
Per basette ed accessori vedere da pag.18 a pag.25
51.LWW0.M9.00.AX000 51.LWW0.M9.00.DX000
51.LWEP.M9.00.AX000 51.LWEP.M9.00.DX000 51.LWD0.M9.00.IX000 51.LWD8.M9.00.AX000 51.LWD0.M9.00.DX000
COLLO 0 COLLO 8
51.LWW0.M9.00.IX000
51.LWEP.M9.00.IX000
51.LWV0.M9.00.IX000 51.LWV0.M9.00.DX000
Disponibile senza viti euro (codice campione 51.LSE.M9.00.IX000)
D0 = codoli Ø10 / D8 = codoli Ø8
Valori espressi in mm
V0 = codoli Ø10 / V8 = codoli Ø8 Versioni non ammortizzate disponibili per tutte le applicazioni della tabella sopra riportata (codice campione 51.LSW0.M9.00.I0000)
COLLO 0 Per copertura totale del fianco
* = per H compreso tra due valori considerare il valore inferiore
COLLO 8 Per copertura parziale del fianco
* = per H compreso tra due valori considerare il valore inferiore
Tabella tecnica per determinare lo spazio minimo A affinchè l’anta di spessore T si apra senza sporgere dal mobile e senza interferire con eventuali ante adiacenti.
15 Omnia L 155°
3 4 5 6 7 19 0 18 0 2 17 0 2 16 0 2 4 15 2 4 14 2 4 6 13 4 6 12 4 6 11 6 10 6 14 15 16 17 18 19 20 21 22 23 24 25 26 0 0 0 0 0 0 0 0 0 0 0 13.7 18 0 0 0 0 0 0 0 0 0 0 0 12.7 17 0 0 0 0 0 0 0 0 0 0 7.4 11.7 16 0 0 0 0 0 0 0 0 0 0 6.4 10.7 15 0 0 0 0 0 0 0 0 0 0 5.4 9.7 14 3 4 5 6 7 11 0 10 0 2 9 0 2 8 0 2 4 7 2 4 6 2 4 6 5 4 6 4 4 6 3 6 2 6 Distanza foratura (k) T= A= A= A= A= A= K=3 K=4 K=5 K=6 K=7 Distanza foratura (k) Copertura (C) Collo 0 Copertura (C) Collo 8 1.6 45 (H0) S S T 71 C A 57.5 (H0) K 28 (H0) 23max. 23 max. S T 71 C 66 (H0) A S 54 (H0) 7.4 23max. 23 max. 37 (H0) K S
H* H* Valori espressi in mm

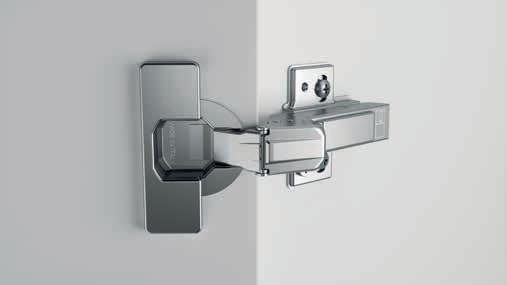

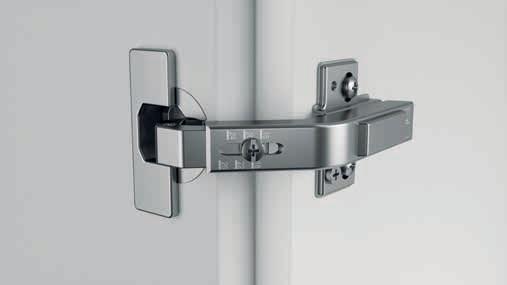

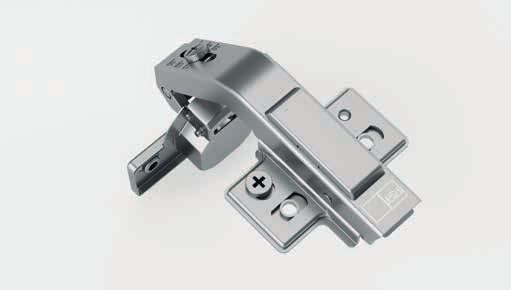

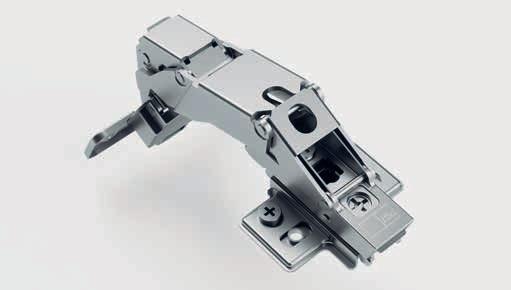

Omnia L per mobili ad angolo 90°
Per basette ed accessori vedere da pag.18 a pag.25.
Caratteristiche tecniche:
• Profondità del box in metallo 11.4mm
• Diametro box 35mm
• Apertura 50°
• Possibilità di foratura dell’anta (K) da 3 a 7 mm
• Spessore dell’anta (T) da 14 a 26 mm
• Disponibile con interasse del box I.48, A.45, D.52
• Ampia gamma di sistemi di fissaggio: con viti autofilettanti e viti Euro; codoli ad espansione, VeloFix ed a pressione
51.LPW0.M9.00.I0000
51.LPW0.M9.00.A0000
51.LPW0.M9.00.D0000
Disponibili con viti premontate autofilettanti (codice campione 51.LPWP.M9.00.I0000)
51.LPEP.M9.00.I0000
51.LPEP.M9.00.A0000
51.LPEP.M9.00.D0000
Disponibile senza viti euro (codice campione 51.LPE0.M9.00.I0000)
51.LPD0.M9.00.I0000
51.LPD8.M9.00.A0000
51.LPD0.M9.00.D0000
D0 = codoli Ø10 / D8 = codoli Ø8
51.LPV0.M9.00.I0000
51.LPV8.M9.00.A0000
51.LPV0.M9.00.D0000
V0 = codoli Ø10 / V8 = codoli Ø8
51.LPX0.M9.00.I0000
51.LPX8.M9.00.A0000
51.LPX0.M9.00.D0000
X0 = codoli Ø10 / X8 = codoli Ø8
Tutte le applicazioni nella tabella sopra riportata sono disponibili solo nella versione non ammortizzata
14
Valori espressi in mm
15 Omnia L per mobili ad angolo 90° K=5 37 H0 50° Valori espressi in mm

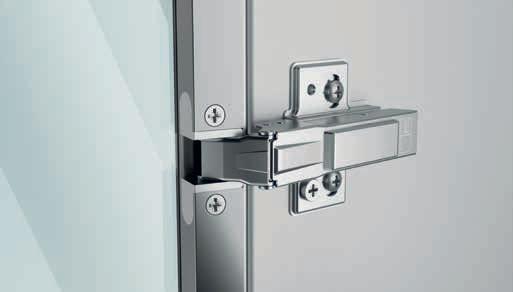

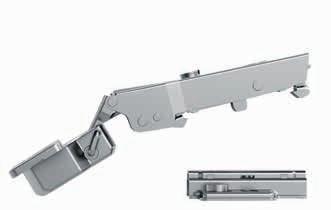

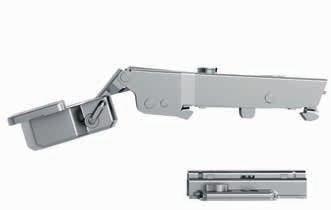

Omnia L 105° per profili in alluminio
Caratteristiche tefcniche:
• Profondità del box in zama 9.9mm
• Interesse di foratura del box 28X7mm
• Apertura 105°
• Profilo in alluminio da min. 19 a max 26 mm
• Disponibile con interasse del box I.48, A.45, D.52
Schema di foratura I fori sul profilo in alluminio sono di Ø4mm ed hanno una svasatura di 120°. Viti consigliate Ø3.5x12mm fornite su richiesta con codice 1A05512105000.
16
Sequenza di montaggio 51.LSA0.M9.00.0X000 51.LSA0.M9.08.0X000 51.LSA0.M9.15.0X000 1 2
COLLO 0 COLLO 15 COLLO 8 16.5 Ø 4 10
7 28 19 32
+0.1 0 +0.1 0
Per
Valori espressi in mm
Versioni non ammortizzate disponibili per tutte le applicazioni della tabella sopra riportata (codice campione 51.LSA0.M9.00.00000)
basette ed accessori vedere da pag.18 a pag.25
Omnia L 105° per profili in alluminio
COLLO 0 Per copertura totale del fianco
* = per H compreso tra due valori considerare il valore inferiore
COLLO 8 Per copertura parziale del fianco
* = per H compreso tra due valori considerare il valore inferiore
COLLO 15 Per ante interne
* = per H compreso tra due valori considerare il valore inferiore
Tabella tecnica per determinere lo spazio minimo A affinchè l’anta di spessore T si apra senza sporgere dal mobile e senza interferire con eventuali ante adiacenti.
19
19 16 0 15 14 2 13 12 4 11 10 6 19 8 0 7 6 2 5 4 4 3 2 6 19 1 0 0 -1 2 -2 -3 4 -4 -5 6 19 20 21 22 23 24 25 26 0.7 0.8 1 1.2 2 3.2 4.5 5.8 0.6 0.8 1 1.2 1.4 2.2 3.5 4.9 0.6 0.8 1 1.2 1.4 1.6 2.5 3.8 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 0.6 0.8 1 1.2 1.4 1.6 1.9 2.8 Altezza profilo (P) Altezza profilo (P) Altezza profilo (P) T= A= A= A= A= A= P=19 P=20 P=21 P=22 P=23 Copertura (C) Collo 0 Copertura (C) Collo 8 Copertura (C) Collo 15 S 67 C A T P 19.7 (H0) 8.3 105° 10.5 (P19) S T C A P 28.4 (H0) 16.3 105° 18.5 (P19) S A 37 L T P 37+L+ T 36.7 (H2) 105° 27.5 (P19) H* H* H*
Valori espressi in mm
Basetta Gamma Omnia L

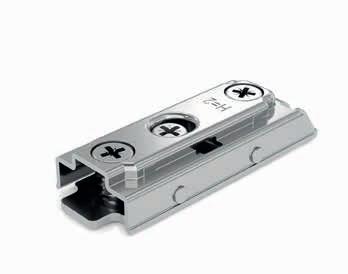

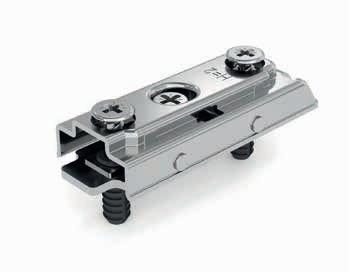

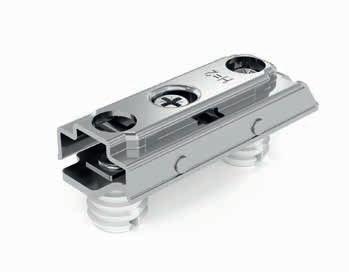

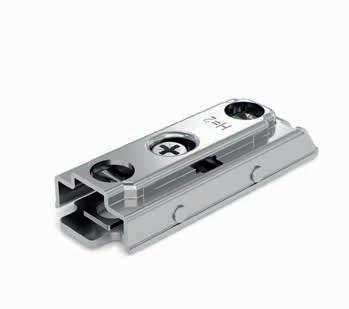

Basette Lineari

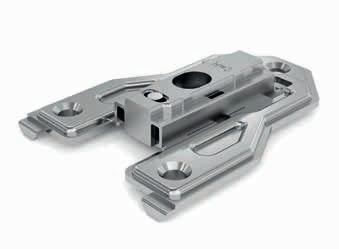

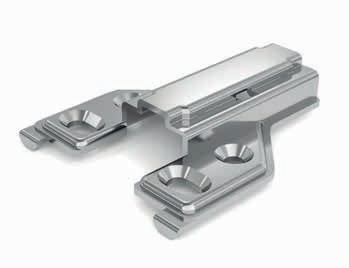

Basetta lineare in metallo. Fissaggio con viti autofilettanti. Regolazione verticale indipendente con CAM. (Le viti sono disponibili a pag. 25)
Altezza Materiale Codice
H0 Metallo 52.LLW0.M9.00.00000
H2 Metallo 52.LLW0.M9.02.00000
H4 Metallo 52.LLW0.M9.04.00000

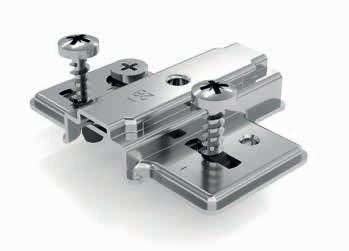

Basetta lineare in metallo. Fissaggio con viti Euro premontate. Regolazione verticale con CAM.
Altezza Materiale Codice
H0 Metallo 52.LL**.M9.00.00000
H2 Metallo 52.LL**.M9.02.00000
H4 Metallo 52.LL**.M9.04.00000

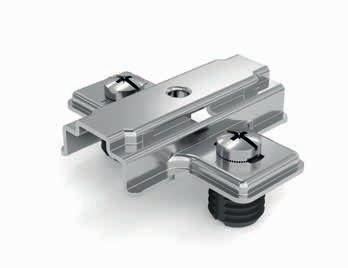

Basetta lineare in metallo. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale indipendente con CAM.
Altezza Materiale Codice
H0 Metallo 52.LL**.M9.00.00000
H2 Metallo 52.LL**.M9.02.00000
H4 Metallo 52.LL**.M9.04.00000
Basetta lineare in metallo. Fissaggio con codoli a pressione Ø10mm. Regolazione verticale indipendente con CAM.
Altezza Materiale Codice
H0 Metallo 52.LL**.M9.00.00000
H2 Metallo 52.LL**.M9.02.00000
H4 Metallo 52.LL**.M9.04.00000
18
Attenzione:
32 64.5 19.6 H H H H L L L 32 21 21 Ø Ø=2 Ø=5 Ø=5 Ø Ø=5 Ø Ø=5 Ø=2 21 21 21 21
= L9 **
D8 = Ø8xL10
D0 = Ø10xL10 Valori espressi in mm
la foto è rappresentativa del prodotto venduto, il disegno è una vista esplosa con quote e dettagli per il montaggio.
** viti euro premontate: ED = L12 / EC = L15 ** codolo: X4 = L7 / X5
codolo:
/

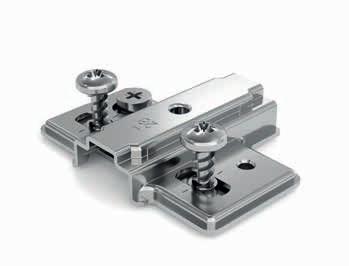

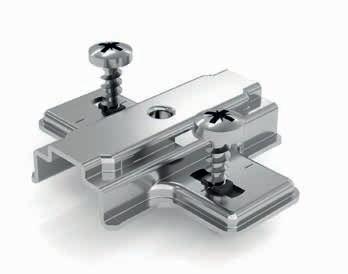

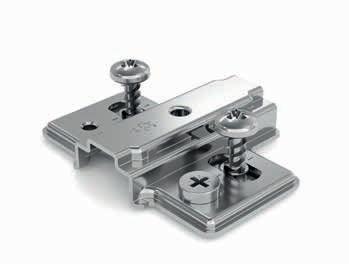

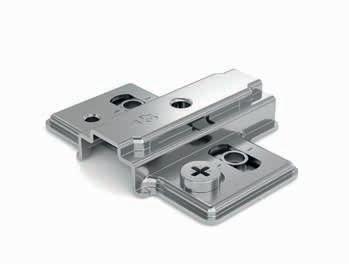

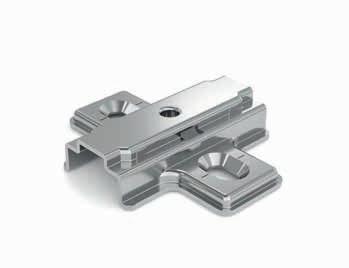

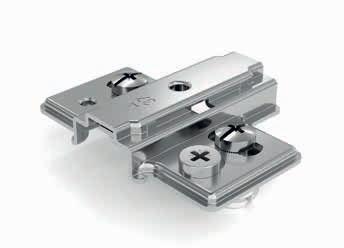

Basetta cruciforme in metallo. Fissaggio con viti autofilettanti. Regolazione verticale. (Le viti sono disponibili a pag. 25)
Altezza Materiale Codice
H0 Metallo 52.LCW0.M9.00.00000
H2 Metallo 52.LCW0.M9.02.00000
H4 Metallo 52.LCW0.M9.04.00000
H6 Metallo 52.LCW0.M9.06.00000

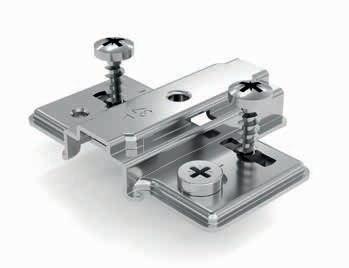

Basetta cruciforme in metallo. Fissaggio con viti autofilettanti Ø4.7mm premontate. Regolazione verticale.
Altezza Materiale Codice
H0 Metallo 52.LCWP.M9.00.00000
H2 Metallo 52.LCWP.M9.02.00000
H4 Metallo 52.LCWP.M9.04.00000
H6 Metallo 52.LCWP.M9.06.00000

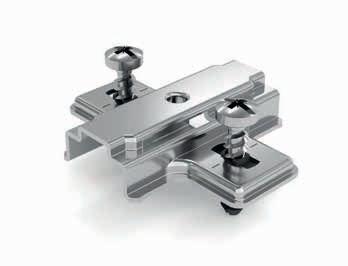

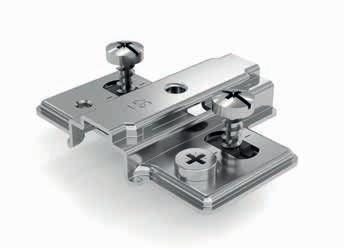

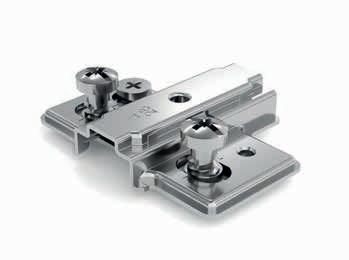

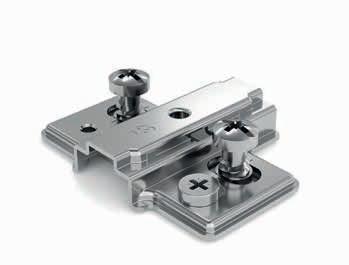

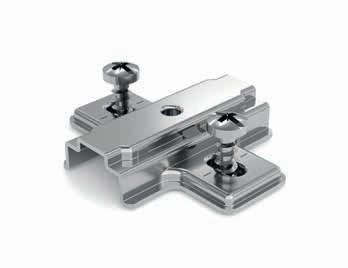

Basetta cruciforme in metallo. Fissaggio con viti Euro premontate. Regolazione verticale.
Altezza Materiale Codice
H0 Metallo 52.LC**.M9.00.00000
H2 Metallo 52.LC**.M9.02.00000
H4 Metallo 52.LC**.M9.04.00000
H6 Metallo 52.LC**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale.
Altezza Materiale Codice
H0 Metallo 52.LC**.M9.00.00000
H2 Metallo 52.LC**.M9.02.00000
H4 Metallo 52.LC**.M9.04.00000
H6 Metallo 52.LC**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli a pressione Ø10mm.
Altezza Materiale Codice
H0 Metallo 52.LC**.M9.00.00000
H2 Metallo 52.LC**.M9.02.00000
H4 Metallo 52.LC**.M9.04.00000
H6 Metallo 52.LC**.M9.06.00000
19

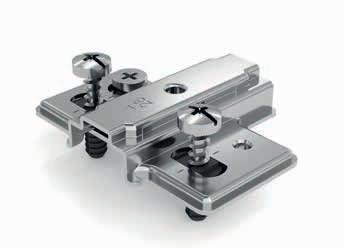

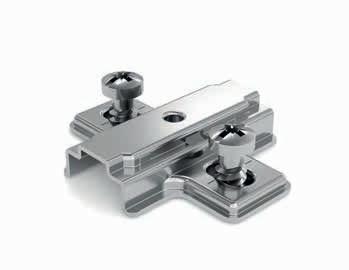

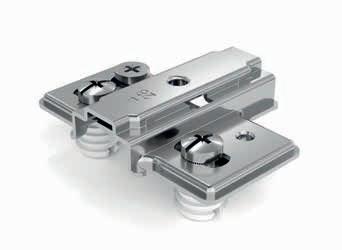

Basette Cruciformi
Regolazione verticale. 37 37 37 37 37 32 37 Ø 51 H H H H H 15 L L L 32 37 Ø=2 Ø=3 Ø=5 Ø=5 Ø ** viti Euro: EH = L10 / ED = L12 / EC = L14 37 ** codolo: X4 = L7.5 / X5 = L9 ** codolo: D8 = Ø8xL10 / D0 = Ø10xL10 Valori espressi in mm
Basetta cruciforme in metallo. Fissaggio con viti autofilettanti. Regolazione verticale indipendente con Camma. (Le viti sono disponibili a pag.25)
Altezza Materiale Codice
H0 Metallo 52.LDW0.M9.00.00000
H2 Metallo 52.LDW0.M9.02.00000
H4 Metallo 52.LDW0.M9.04.00000
H6 Metallo 52.LDW0.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con viti autofilettanti premontate. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LDWP.M9.00.00000
H2 Metallo 52.LDWP.M9.02.00000
H4 Metallo 52.LDWP.M9.04.00000
H6 Metallo 52.LDWP.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con viti Euro premontate. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LD**.M9.00.00000
H2 Metallo 52.LD**.M9.02.00000
H4 Metallo 52.LD**.M9.04.00000
H6 Metallo 52.LD**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LD**.M9.00.00000
H2 Metallo 52.LD**.M9.02.00000
H4 Metallo 52.LD**.M9.04.00000
H6 Metallo 52.LD**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli a pressione Ø10mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LD**.M9.00.00000
H2 Metallo 52.LD**.M9.02.00000
H4 Metallo 52.LD**.M9.04.00000
H6 Metallo 52.LD**.M9.06.00000
20 Basette Cruciformi con Camma 32 54 32 37 37 Ø 37 37 37 37 37 H H H H H L L 14.5 L Ø=2 Ø=3 Ø=5 Ø=5 Ø ** viti euro: EH = L10 / ED = L12 / EC = L14 ** codolo: X4 = L7.5 / X5 = L9 ** codolo: D8 = Ø8xL10 / D0 = Ø10xL10 Valori espressi in mm
Basetta cruciforme in metallo. Fissaggio con viti autofilettanti. Regolazione verticale indipendente con Camma. (le viti sono disponibili a pagina 25)
Altezza Materiale Codice
H0 Metallo 52.LBW0.M9.00.00000
H2 Metallo 52.LBW0.M9.02.00000
H4 Metallo 52.LBW0.M9.04.00000
H6 Metallo 52.LBW0.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con viti autofilettanti premontate. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LBWP.M9.00.00000
H2 Metallo 52.LBWP.M9.02.00000
H4 Metallo 52.LBWP.M9.04.00000
H6 Metallo 52.LBWP.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con viti Euro premontate. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LB**.M9.00.00000
H2 Metallo 52.LB**.M9.02.00000
H4 Metallo 52.LB**.M9.04.00000
H6 Metallo 52.LB**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LB**.M9.00.00000
H2 Metallo 52.LB**.M9.02.00000
H4 Metallo 52.LB**.M9.04.00000
H6 Metallo 52.LB**.M9.06.00000
Basetta cruciforme in metallo. Fissaggio con codoli a pressione Ø10mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LB**.M9.00.00000
H2 Metallo 52.LB**.M9.02.00000
H4 Metallo 52.LB**.M9.04.00000
H6 Metallo 52.LB**.M9.06.00000
21 Basette Cruciformi con Camma 28 28 28 28 28 H H H H 14.5 L L L Ø=3 Ø=5 Ø=5 Ø 32 28 Ø 54 32 28 H Ø=2 ** vite Euro: EH = L10 / ED = L12 / EC = L14 ** codolo: X4 = L7.5 / X5 = L9 ** codolo: D8 = Ø8xL10 / D0 = Ø10xL10 Valori espressi in mm
Basetta face frame in metallo. Fissaggio con viti autofilettanti. Regolazione verticale.
(Le viti sono disponibili a pag. 25)
Altezza Materiale Codice
H0 Metallo 52.LFW0.M9.00.00000
H3 Metallo 52.LFW0.M9.03.00000
Basetta face frame in metallo. Fissaggio con viti autofilettanti. Regolazione verticale.
(Le viti sono disponibili a pag. 24)
Altezza Materiale Codice
H0 Metallo 52.LHW0.M9.00.00000
H3 Metallo 52.LHW0.M9.03.00000
Basetta face frame in metallo. Fissaggio con viti autofilettanti. Regolazione verticale indipendente con Camma. (Le viti sono disponibili a pag. 25)
Altezza Materiale Codice
H0 Metallo 52.LGW0.M9.00.00000
H3 Metallo 52.LGW0.M9.03.00000
Basetta face frame in metallo. Fissaggio con viti autofilettanti.
Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LIW0.M9.00.00000
H3 Metallo 52.LIW0.M9.03.00000
(Le viti sono disponibili a pag.25) 22 Basette Face Frame 32 32 == == Ø Ø 50 56 56 50 32 40 40 32 H H H H Ø=2 Ø=2 Ø=2 Ø=2 9.5 9.5 12.5 12.5 58 77 77 58 12.5 12.5 9.5 9.5 Valori espressi in mm
Basetta asimmetrica in metallo per spalla centrale. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale.
Altezza Materiale Codice
H0 Metallo 52.LND5.M9.00.00000
H2 Metallo 52.LND5.M9.02.00000
H4 Metallo 52.LND5.M9.04.00000
H6 Metallo 52.LND5.M9.06.00000
Basetta asimmetrica in metallo per spalla centrale. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LQD5.M9.00.00000
H2 Metallo 52.LQD5.M9.02.00000
H4 Metallo 52.LQD5.M9.04.00000
H6 Metallo 52.LQD5.M9.06.00000
Basetta asimmetrica in metallo per spalla centrale. Fissaggio con codoli ad espansione Ø5mm. Regolazione verticale indipendente con Camma.
Altezza Materiale Codice
H0 Metallo 52.LPD5.M9.00.00000
H2 Metallo 52.LPD5.M9.02.00000
H4 Metallo 52.LPD5.M9.04.00000
H6 Metallo 52.LPD5.M9.06.00000
23 Basette Asimmetriche (per spalla centrale) 32 37 Ø 51 54 54 32 32 32 H H H 15 15 15 37 37 28 37 37 28 Ø=5 Ø=5 Ø=5 32 32 37 28 Ø Ø
Valori espressi in mm
Accessori - Limitatore angolo di apertura
Caratteristiche tecniche:
• Limitatore 95°
• Applicazione con cerniera Omnia L colli 0, 8, 15 e angoli 24°÷30°, 45°, 90°
• Realizzato in plastica nera
Limitatore angolo di apertura
Codice Descrizione Imballo
51.LA00.03.0000000 Limitatore angolo di apertura 5000 pezzi
Istruzioni di montaggio
Distanza (A)
Apertura 95°
Distanza foratura (K)
Spessore anta (T)
Tabella tecnica per determinare lo spazio minimo A affinchè l’anta di spessore T si apra senza sporgere dal mobile e senza interferire con eventuali ante adiacenti.
24
14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 0.1 0.2 0.3 0.4 0.5 0.7 0.8 1 1.2 1.4 1.6 2.4 3.2 4.1 5 5.9 6.8 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 1.6 2 2.8 3.6 4.4 5.3 6.2 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.5 3.2 4 4.8 5.6 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.3 2.9 3.6 4.4 5.2 0.1 0.2 0.3 0.3 0.5 0.6 0.8 1 1.2 1.4 1.6 1.9 2.1 2.7 3.4 4.1 4.8 T= A= A= A= A= A= K=3 K=4 K=5 K=6 K=7 95° K T
Valori espressi in mm
Vite autofilettante nichelata testa svasata con impronta taglio cacciavite Pozi drive, per fissaggio cerniere e basette.
Ø Lunghezza Materiale Codice
4 12.5 Acciaio 1A035034150CF
4 15.5 Acciaio 1A035034250CF
Vite autofilettante nichelata testa piatta con impronta taglio cacciavite Pozi drive, per fissaggio cerniere e basette.
Ø Lunghezza Materiale Codice
4 12.5 Acciaio 1A003076015CF
4 15.5 Acciaio 1A003076025CF
Vite Euro nichelata con impronta taglio cacciavite Pozi drive, per fissaggio basette.
Ø Lunghezza Materiale Codice
6.3 10 Acciaio 1A075029350CF
6.3 12 Acciaio 1A075108250CF
6.3 14 Acciaio 1A075108150CF
Vite Euro nichelata con impronta taglio cacciavite Pozi drive, per fissaggio cerniere.
Ø Lunghezza Materiale Codice
6.3 13 Acciaio 1A011216009IKCF
Codolo in nylon per fissaggio cerniere.
Ø Lunghezza Materiale Codice
10 12 Nylon 2H011070530CF
8 11 Nylon 2H000449003CF
Mostrina copri ala.
Applicazione Materiale Codice
Per collo 0 e angoli Acciaio 51LM00M90000000
Per collo 8-15 Acciaio 51LM00M90100000
Carter copri box.
Interasse Materiale Codice
I.48 / A.45 / D.52 Acciaio 51LC00M90000000
Accessori
25 H L L L L Ø Ø Ø Ø Valori espressi in mm
*Logo Cliente su richiesta
