Excel G A NEW GENERATION OF SLIDES APRIRE

FORMENTI E GIOVENZANA

FORNISCE SOLUZIONI

FUNZIONALI PER MOBILI AL FINE DI SODDISFARE I BISOGNI REALI DEL PIU’ ELEVATO NUMERO DI CONSUMATORI.

Tutti i prodotti sono ideati e forniti con cura e qualità e sono offerti al mercato ad un prezzo competitivo. In questo modo, Formenti E Giovenzana contribuisce a migliorare la soddisfazione globale dei consumatori che acquistano mobili, dando accesso a funzionalità e caratteristiche che contribuiscono a migliorare la qualità della vita dei consumatori.

EXCEL G

EXCEL G 515B

EXCEL G 515H

EXCEL G 550B

EXCEL G 550H

ONETOUCH + SYNCHRO

ACCESSORI EXCEL G

01 Indice 02 04 06 08 10 12 14 16 18 INTRODUZIONE

PER SCEGLIERE EXCEL G

MOTIVI

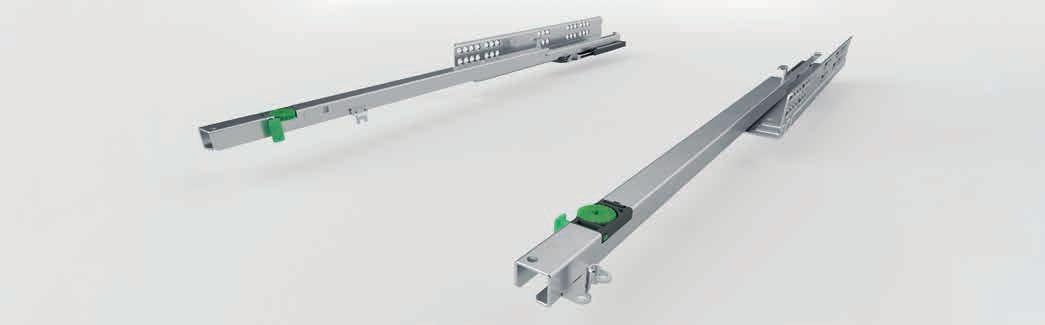

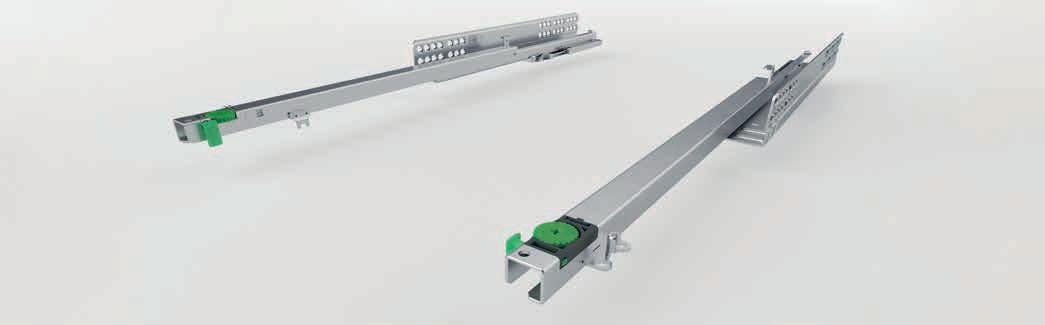

Excel G

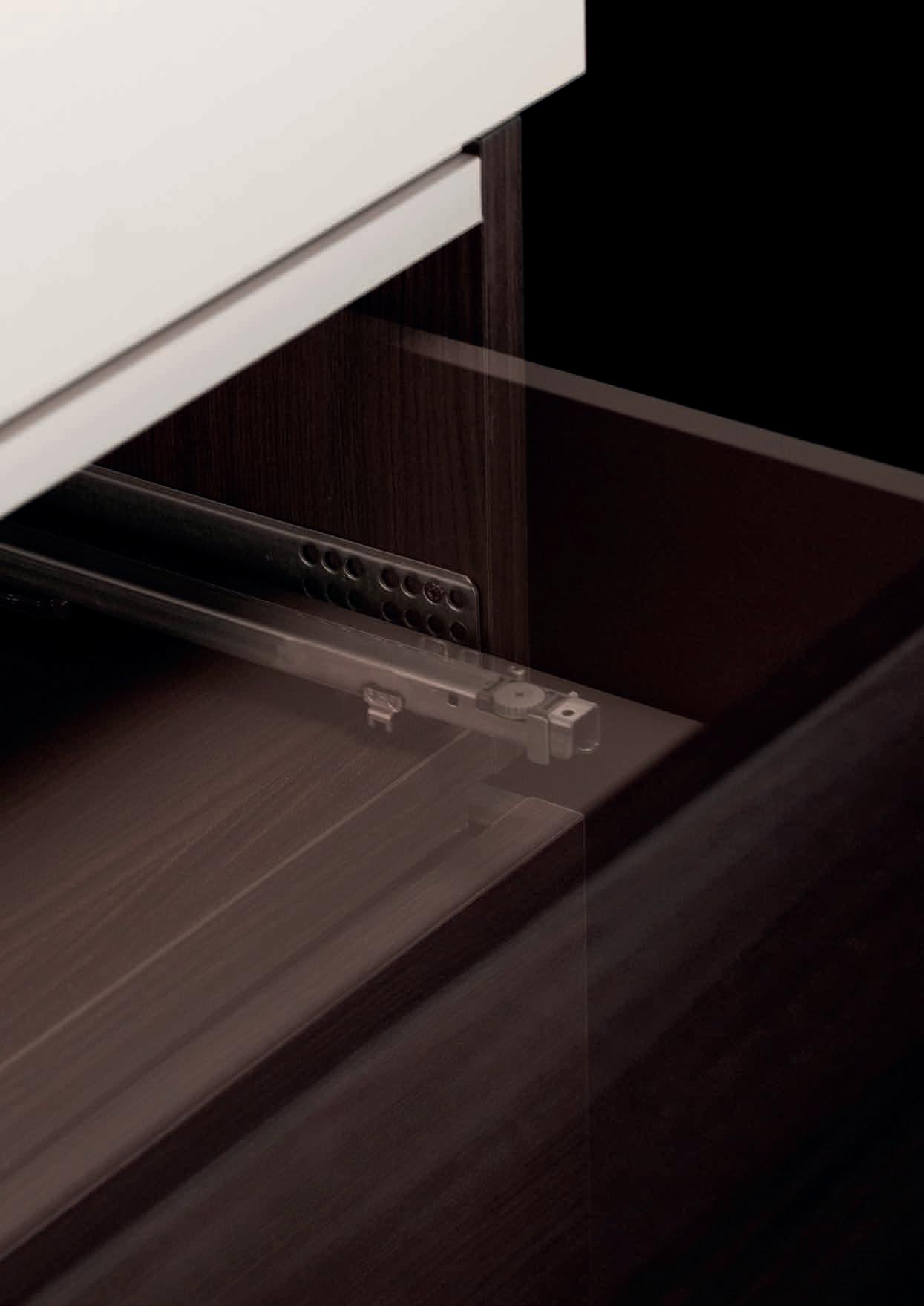

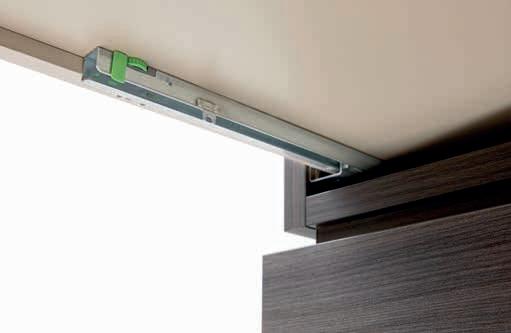

MONTAGGIO NASCOSTO

ESTRAZIONE PARZIALE

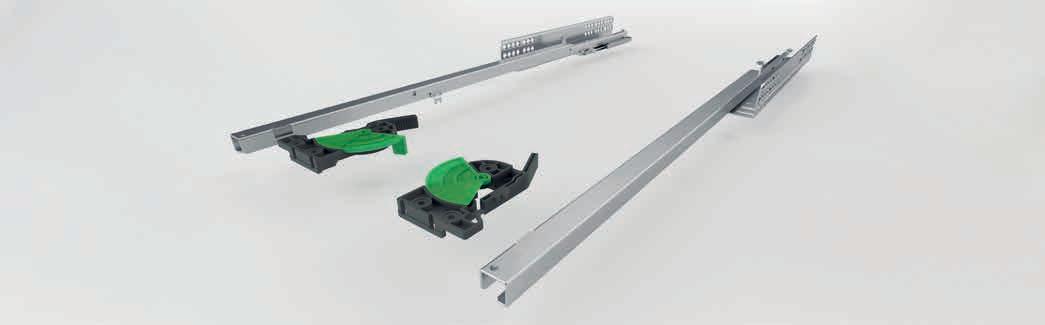

ASSEMBLAGGIO PLUG-IN O EASY-FIX

TECNOLOGIA SLOWMOTION

ONETOUCH PER APERTURE

SENZA MANIGLIE

Excel G è il programma di guide nascoste per cassetti sviluppato e commercializzato da FGV. Grazie ad un design innovativo, alla qualità dei materiali ed ai processi di assemblaggio automatico Excel rappresenta il sistema di scorrimento per cassetti dalle caratteristiche più moderne. Excel G è dotata di tecnologia SlowMotion di ultima generazione che garantisce movimenti ammortizzati e controllati per il massimo comfort ed una maggiore sicurezza.

Motivi per scegliere Excel G

SEMPLICITÀ NELLA FORMA

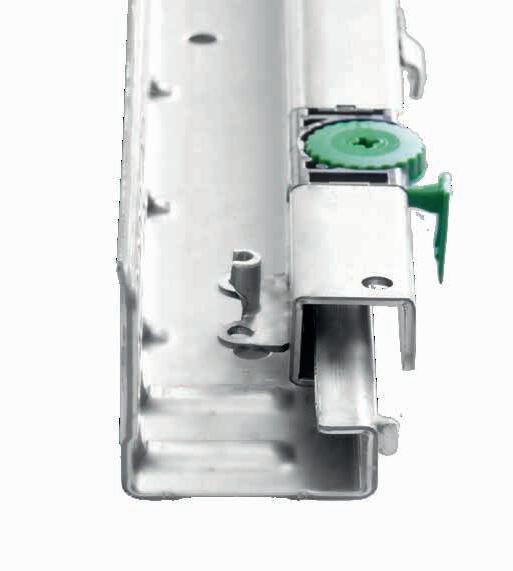

Grazie all’introduzione di una sezione a “G” nella struttura e nella conformazione del profilo, le guide acquistano una resistenza meccanica maggiorata in termini di capacità di carico dinamico esteso a 30 kg, maggior resistenza e durata nel tempo. La solidità è garantita nella forma e nell’utilizzo.

PICCOLI DETTAGLI

CHE FANNO LA DIFFERENZA

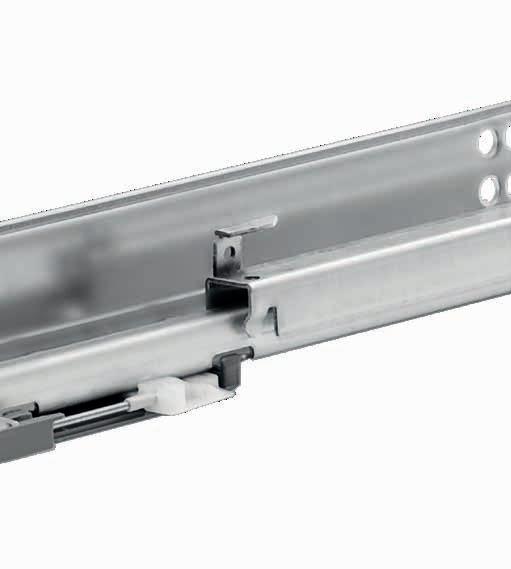

La struttura della guida è stata potenziata con una serie di dettagli tecnici che ne migliorano affidabilità e performance:

· nuovi rullini per uno scorrimento più silenzioso

· un attivatore rafforzato per una maggior solidità del sistema ammortizzato

· aumentata resistenza del gancio posteriore per una elevata stabilità di fissaggio guida-cassetto

La guida Excel G risponde ad ogni esigenza di mercato con una gamma completa di applicazioni e di dimensioni standard disponibili in due versioni:

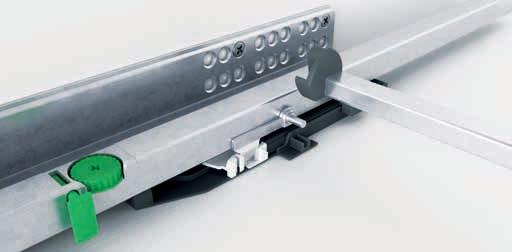

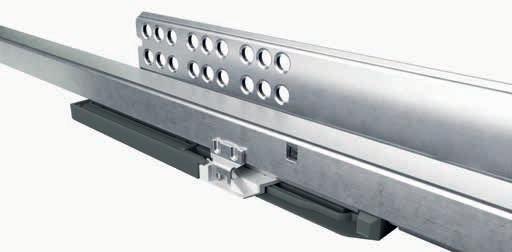

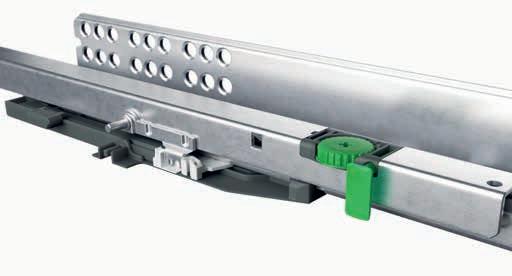

· Plug-In, con perno e sistema Anti-Lift, per un fissaggio perfetto che esclude ogni possibilità di ribaltamento;

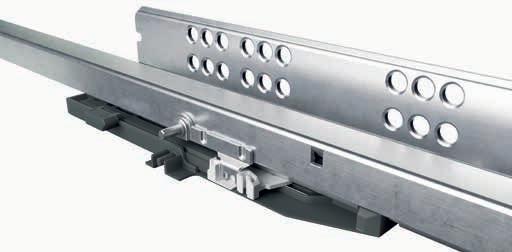

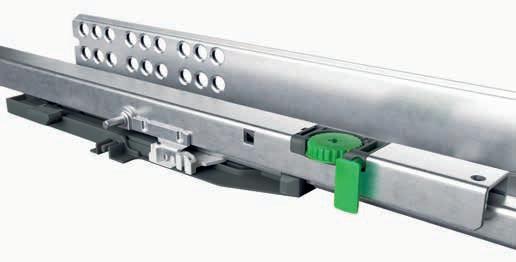

· Easy-Fix, con maniglietta e Anti-Lift integrato, garanzia assoluta di stabilità e performance superiori.

La tecnologia SlowMotion integrata nelle guide Excel G garantisce una forza controllata e adeguata ad uno scorrimento fluido ed uniforme per l’intero movimento di apertura e di chiusura del cassetto.

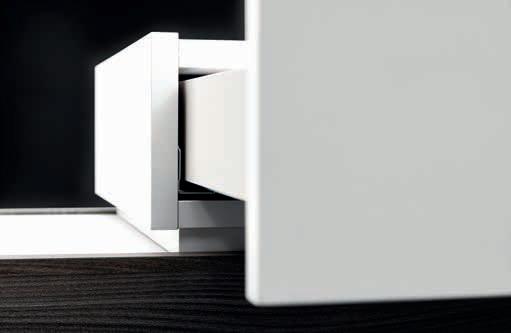

Il sistema OneTouch, disponibile anche nella versione Synchro per basi di ampie dimensioni, consente con una semplice pressione in qualsiasi posizione sul frontale, l’apertura del cassetto con elevata stabilità laterale.

UNA SOLUZIONE

ELEGANZA NEL MOVIMENTO

PER QUALSIASI NECESSITÀ

SlowMotion

Plug-In Plug-In Easy-Fix Easy-Fix

OneTouch

Excel G

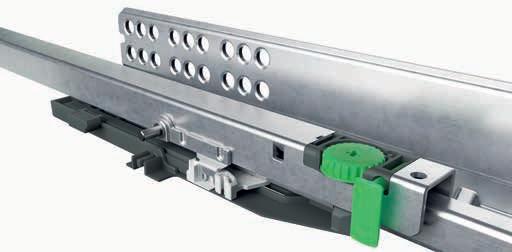

Meccanismo Anti-Lift (antiribaltamento) per performance e stabilità superiori

Tecnologia SlowMotion e OneTouch

Rafforzato attivatore per ammortizzatore

Gancio posteriore per una elevata stabilità di fissaggio guida-cassetto

PERFORMANCE

TECNOLOGIA NASCOSTA

I prodotti di ferramenta devono assolvere alla loro funzione in modo efficiente ma discreto ed in quest’ottica le guide a scomparsa sono oggi un prodotto di punta. Le guide nascoste Excel ad estrazione parziale sono soluzioni tecnologicamente avanzate in grado di garantire funzionalità di lunga durata ed assicurare un elevato comfort, in totale discrezione.

LA MIGLIORE QUALITÀ

Materiali di elevata qualità per profili e rullini, tolleranze ridotte nella produzione di ogni singolo componente ed una costante attenzione ad ogni aspetto sono le caratteristiche che conferiscono ad una guida quella fluidità di movimento necessaria quando si apre un cassetto. Resistenza allo strappo, forza ammortizzata e chiusura perfetta sono il risultato del connubio tra design italiano e tecnologia di produzione FGV.

Excel G

OneTouch & Synchro per aperture senza maniglie Ottima stabilità Scorrimento silenzioso Chiusura controllata SlowMotion

Codice Descrizione Imballo

54.G515B.250*.^000 Excel G515B per cassetto 250 mm 24 profili

54.G515B.275*.^000 Excel G515B per cassetto 275 mm 24 profili

54.G515B.300*.^000 Excel G515B per cassetto 300 mm 24 profili

54.G515B.325*.^000 Excel G515B per cassetto 325 mm 24 profili

54.G515B.350*.^000 Excel G515B per cassetto 350 mm 24 profili

54.G515B.375*.^000 Excel G515B per cassetto 375 mm 24 profili

54.G515B.400*.^000 Excel G515B per cassetto 400 mm 24 profili

54.G515B.425*.^000 Excel G515B per cassetto 425 mm 24 profili

54.G515B.450*.^000 Excel G515B per cassetto 450 mm 24 profili

54.G515B.475*.^000 Excel G515B per cassetto 475 mm 24 profili

54.G515B.500*.^000 Excel G515B per cassetto 500 mm 24 profili

54.G515B.525*.^000 Excel G515B per cassetto 525 mm 24 profili

54.G515B.550*.^000 Excel G515B per cassette 550 mm 24 profili

* Sistema di chiusura: Y = SlowMotion / P = OneTouch

^ profilo: R = profilo destro / L = profilo sinistro

Specifiche Tecniche:

• Ampia gamma di dimensioni standard da 250 a 550 mm di profondità

• Perdita di estrazione ridotta

• Tolleranze e flessibilità nel montaggio

• Assemblaggio facile e veloce con dispositivo Plug-In

• Regolazione verticale semplice ed accessibile senza rimuovere il cassetto

• Elevata capacità di carico dinamico di 30kg per tutta la gamma

• Dispositivo Anti-Lift (anti-ribaltamento) pre-assemblato

• Sistema ammortizzato SlowMotion per garantire chiusure controllate in ogni circostanza

• Sistema OneTouch per aperture senza maniglie

• Qualità duratura e garantita da materiali selezionati

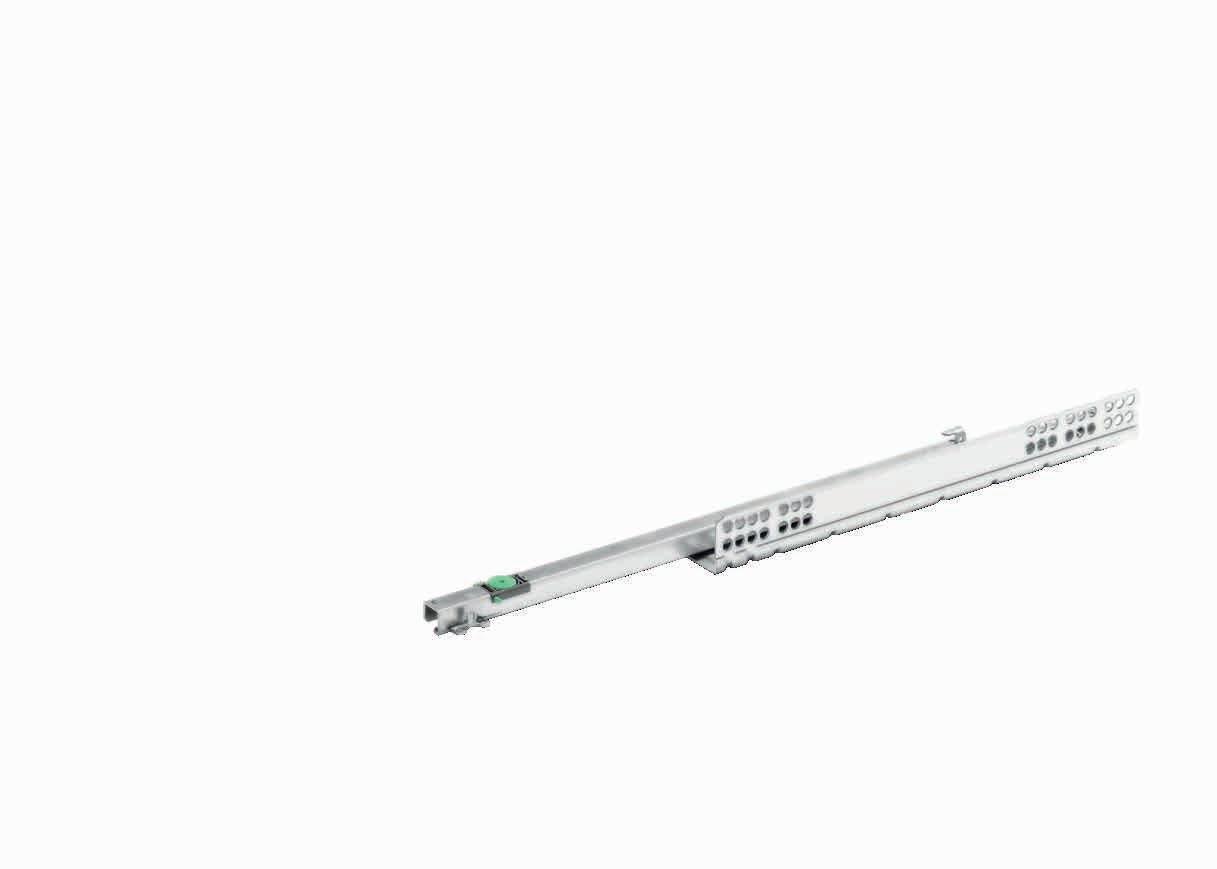

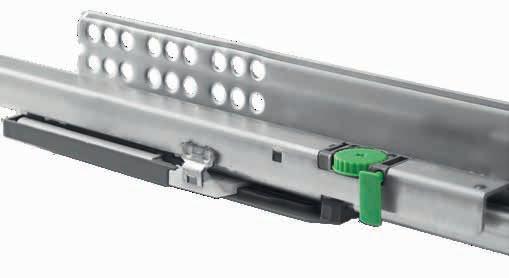

Excel G515B

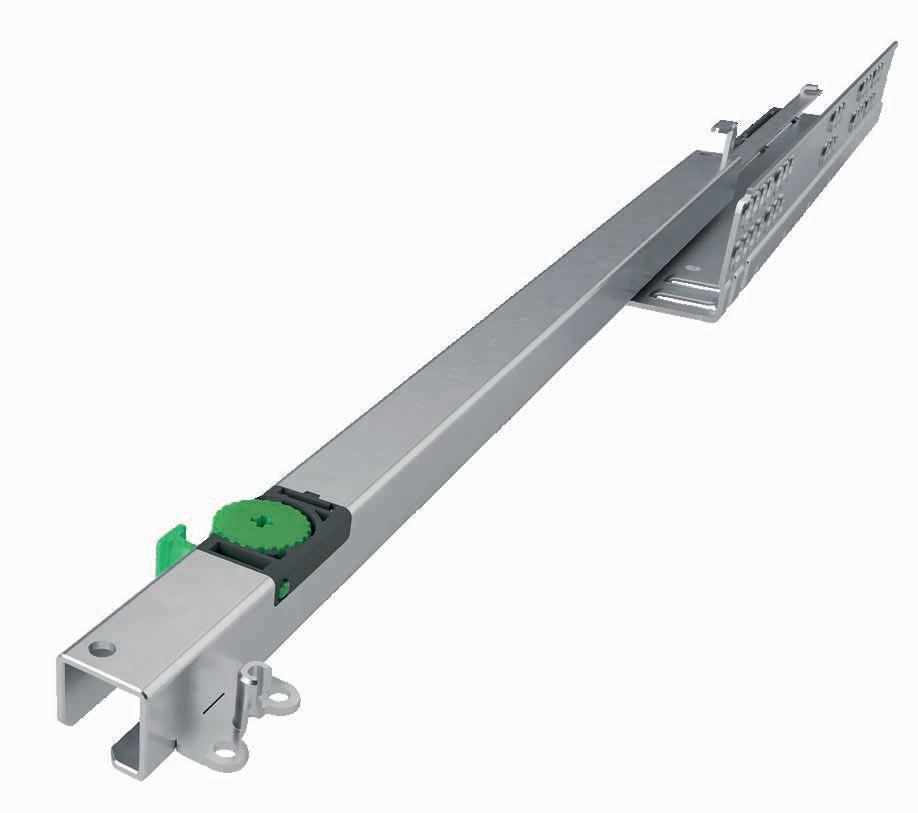

G515B Excel estrazione parziale Plug-In

Valori espressi in mm

Dimensioni e forature del cassetto

LUNGHEZZA DELLA GUIDA PROFONDITÀ DEL CASSETTO FORO ANTI-LIFT FORO PLUG-IN PERDITA DI ESTRAZIONE L A X Y AV 260 250 185 205 67 285 275 200 220 67 310 300 210 230 67 335 325 225 245 67 360 350 255 275 87 385 375 265 285 87 410 400 280 300 87 435 425 290 310 87 460 450 315 335 107 485 475 330 350 107 510 500 340 360 107 535 525 355 375 107 560 550 385 405 127 ø6x10 min. ø6x10 min. 26min. A Y X ****26min.

11 7 ø8x4 min. 5 6 AV+T 37+T AV 37 L B=L+3 Qmax=K-5 Z=K-42 11-16 9.5 34 min. 13 max. 24.5 min. 21 Z=K-42 K B=L+3+T T Istruzioni di fissaggio 37 96 128 160 192 224 256 288 320 550 525 500 475 450 425 400 375 350 325 300 275 250 37 28 19 10 9 9 9 9 9 14 23 32 12

Dettagli tecnici

Excel G515B

33min. ** 26min senza barra sincronizzatrice ** 33min con barra sincronizzatrice per sistema OneTouch

K Larghezza interna del mobile

L Lunghezza nominale della guida A Profondità del cassetto

Larghezza interna del cassetto B Profondità interna del mobile Q Larghezza del frontale per cassetto interno AV Perdita di estrazione Valori espressi in mm

T Spessore del frontale Z

Excel G515B per cassetto 350 mm 24 profili

54.G515H.380*.^000 Excel G515B per cassetto 380 mm 24 profili

54.G515H.400*.^000 Excel G515B per cassetto 400 mm 24 profili

54.G515H.420*.^000 Excel G515B per cassetto 420 mm 24 profili

54.G515H.450*.^000 Excel G515B per cassetto 450 mm 24 profili

54.G515H.480*.^000 Excel G515B per cassetto 480 mm 24 profili

54.G515H.500*.^000 Excel G515B per cassetto 500 mm 24 profili

54.G515H.520*.^000 Excel G515B per cassetto 520 mm 24 profili

54.G515H.550*.^000 Excel G515B per cassetto 550 mm 24 profili

* Sistema di chiusura: Y = SlowMotion / P = OneTouch

^ profilo: R = profilo destro / L = profilo sinistro

Specifiche Tecniche:

• Ampia gamma di dimensioni standard da 250 a 550 mm di profondità

• Perdita di estrazione ridotta

• Tolleranze e flessibilità nel montaggio

• Assemblaggio facile e veloce con dispositivo Plug-In

• Regolazione verticale semplice ed accessibile senza rimuovere il cassetto

• Elevata capacità di carico dinamico di 30kg per tutta la gamma

• Dispositivo Anti-Lift (anti-ribaltamento) pre-assemblato

• Sistema ammortizzato SlowMotion per garantire chiusure controllate in ogni circostanza

• Sistema OneTouch per aperture senza maniglie

• Qualità duratura e garantita da materiali selezionati

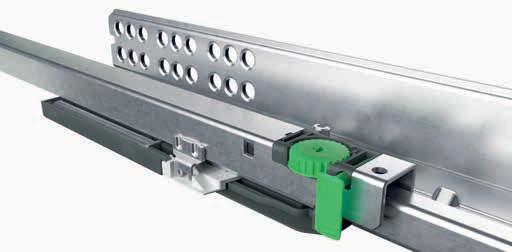

10 Excel G515H

Descrizione Imballo 54.G515H.250*.^000 Excel G515B per cassetto 250 mm 24 profili 54.G515H.280*.^000 Excel G515B per cassetto 280 mm 24 profili 54.G515H.300*.^000 Excel G515B per cassetto 300 mm 24 profili 54.G515H.320*.^000 Excel G515B per cassetto 320 mm 24 profili 54.G515H.350*.^000

G515H Excel estrazione parziale Plug-In

Codice

Valori espressi in mm

Dettagli tecnici Istruzioni di fissaggio

K Larghezza interna del mobile

L Lunghezza nominale della guida

A Profondità del cassetto

T Spessore del frontale

Z Larghezza interna del cassetto

B Profondità interna del mobile

Q Larghezza del frontale per cassetto interno

AV Perdita di estrazione

11 Dimensioni e forature del cassetto LUNGHEZZA DELLA GUIDA PROFONDITÀ DEL CASSETTO FORO ANTI-LIFT FORO PLUG-IN PERDITA DI ESTRAZIONE L A X Y AV 260 250 212.5 188.5 67 290 280 212.5 188.5 67 310 300 212.5 188.5 67 330 320 245.5 221.5 67 360 350 245.5 221.5 87 390 380 273.5 249.5 87 410 400 273.5 249.5 87 430 420 307.5 283.5 87 460 450 307.5 283.5 107 490 480 333.5 309.5 107 510 500 333.5 309.5 107 530 520 362.5 338.5 107 560 550 362.5 338.5 127 Excel G515H

ø6x10 min. ø6x10 min. 26min. A X Y ****26min. 33min.

** 33min

per sistema OneTouch 11 7 ø6x4 min. 6 4 AV+T 37+T AV 37 L B=L+3 Qmax=K-5 Z=K-40 11-16 9.5 34 min. 10 max. 24.5 min. 20 Z=K-40 K B=L+3+T T 37 96 128 160 192 224 256 288 320 550 520 500 480 450 420 400 380 350 320 300 280 250 37 28 19 10 14 23 32 12 Valori espressi in mm

** 26min senza barra sincronizzatrice

con barra sincronizzatrice

* Sistema di chiusura: Y = SlowMotion / P = OneTouch ^

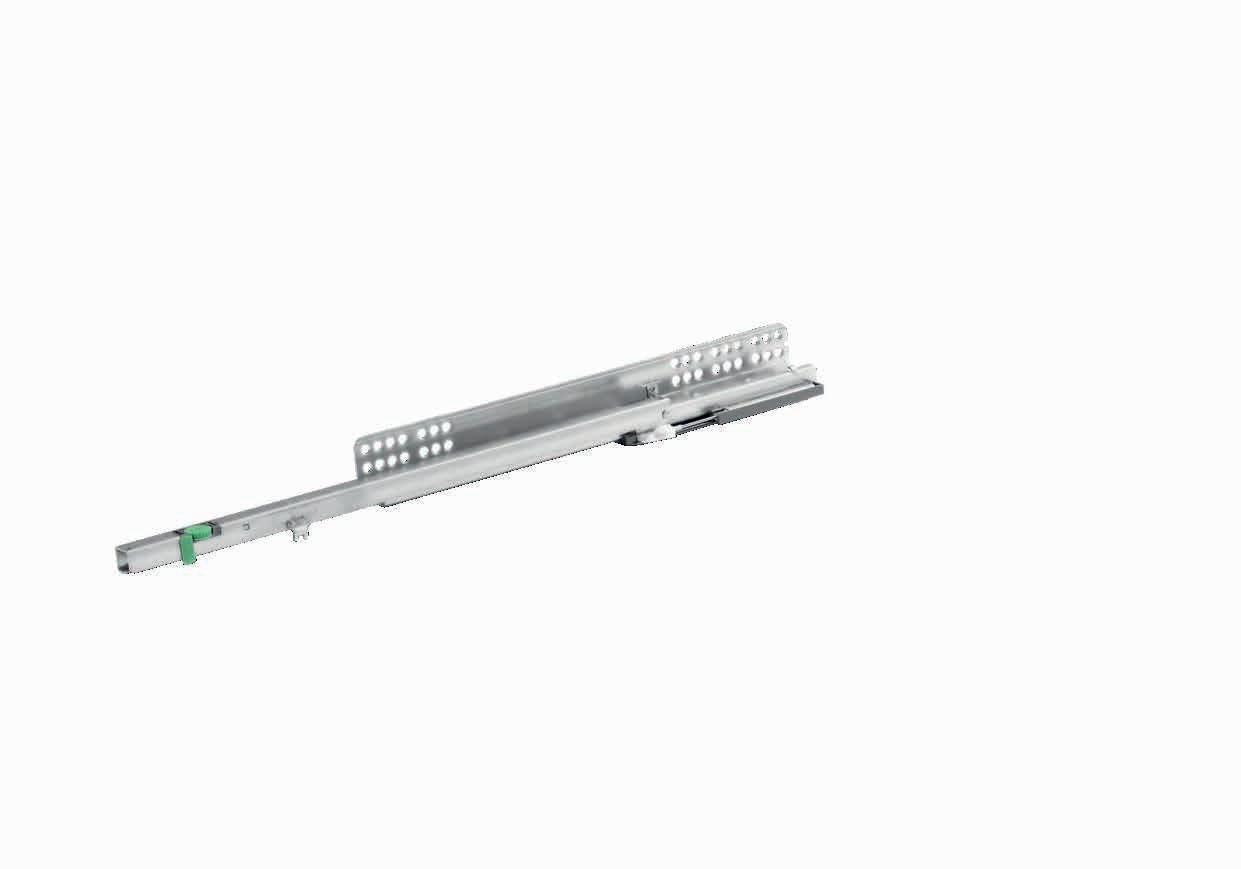

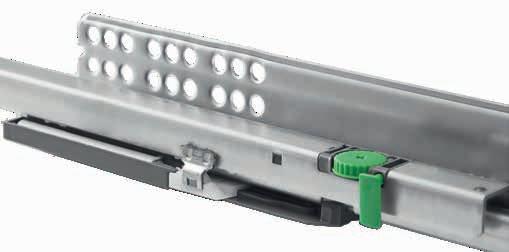

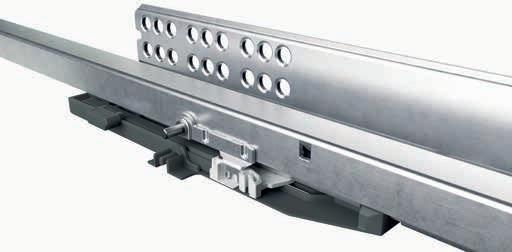

Excel G550B estrazione parziale Easy-Fix

Specifiche tecniche:

• Ampia gamma di dimensioni standard da 260 a 540 mm di profondità

• Perdita di estrazione ridotta

• Tolleranze e flessibilità nel montaggio

• Fissaggio rapido Easy-Fix per facilità di montaggio e dispositivo Anti-Lift (anti-ribaltamento) integrato

• Regolazione verticale semplice ed accessibile senza rimuovere il cassetto

• Elevata capacità di carico dinamico di 30 kg per tutta la gamma

• Sistema ammortizzato SlowMotion per garantire chiusure controllate in ogni circostanza

• Sistema OneTouch per ante senza maniglie

• Qualità duratura e garantita da materiali selezionati

12 Excel G550B

Codice Descrizione Imballo 54.G550B.260*.^000 Excel G550B per cassetto 260 mm 24 profili 54.G550B.290*.^000 Excel G550B per cassetto 290 mm 24 profili 54.G550B.340*.^000 Excel G550B per cassetto 340 mm 24 profili 54.G550B.390*.^000 Excel G550B per cassetto 390 mm 24 profili 54.G550B.440*.^000 Excel G550B per cassetto 440 mm 24 profili 54.G550B.490*.^000 Excel G550B per cassetto 490 mm 24 profili 54.G550B.540*.^000 Excel G550B per cassette 540 mm 24 profili Codice Descrizione Imballo 54.G55M.000000000 Maniglietta Easy-Fix per Excel G550 24 set

profilo:

profilo destro

Valori espressi in mm

R =

/ L = profilo sinistro

Dettagli tecnici Istruzioni di fissaggio

K Larghezza interna del mobile

L Lunghezza nominale della guida

A Profondità del cassetto

T Spessore del frontale

Z Larghezza interna del cassetto

B Profondità interna del mobile

Q Larghezza del frontale per cassetto interno

AV Perdita di estrazione

** 20 min senza barra sincronizzatrice

** 33 min con barra sincronizzatrice per sistema OneTouch

G550B Dimensioni e forature del cassetto LUNGHEZZA DELLA GUIDA PROFONDITÀ DEL CASSETTO PERDITA DI ESTRAZIONE L A AV 270 260 67 300 290 67 350 340 87 400 390 87 450 440 107 500 490 107 550 540 127

Excel

AV+T 37+T AV 37 L B=L+3 Qmax=K-5 Z=K-42 11-16 9.5 34 min. 13 max. 24.5 min. 21 Z=K-42 K B=L+3+T T 37 96 128 160 192 224 256 288 320 260 290 340 390 440 490 540 37 28 19 10 9 9 9 9 9 14 23 32 12

ø6x10 min. A

55min.

****20min. 33min.

11 7 Valori espressi in mm

Excel G550H per cassetto 320 mm 24 profili

54.G550H.350*.^000 Excel G550H per cassetto 350 mm 24 profili

54.G550H.380*.^000 Excel G550H per cassetto 380 mm 24 profili

54.G550H.400*.^000 Excel G550H per cassetto 400 mm 24 profili

54.G550H.420*.^000 Excel G550H per cassetto 420 mm 24 profili

54.G550H.450*.^000 Excel G550H per cassetto 450 mm 24 profili

54.G550H.480*.^000 Excel G550H per cassetto 480 mm 24 profili

54.G550H.500*.^000 Excel G550H per cassetto 500 mm 24 profili

54.G550H.520*.^000 Excel G550H per cassetto 520 mm 24 profili

54.G550H.550*.^000 Excel G550H per cassetto 550 mm 24 profili

* Sistema di chiusura: Y = SlowMotion / P = OneTouch

^ profilo: R = profilo destro / L = profilo sinistro

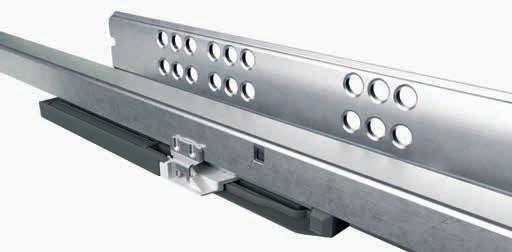

Excel G550H estrazione parziale Easy-Fix

Specifiche tecniche:

• Ampia gamma di dimensioni standard da 250 a 550 mm di profondità

• Perdita di estrazione ridotta

• Tolleranze e flessibilità nel montaggio

• Fissaggio rapido Easy-Fix, facile assemblaggio e dispositivo Anti-Lift (anti-ribaltamento) integrato

• Regolazione verticale semplice ed accessibile senza rimuovere il cassetto

• Elevata capacità di carico dinamico di 30kg per tutta la gamma

• Sistema ammortizzato SlowMotion per garantire chiusure controllate in ogni circostanza

• Sistema OneTouch per aperture senza maniglie

• Qualità duratura e garantita da materiali selezionati

14 Excel G550H

Codice Descrizione Imballo 54.G55M.000000000 Maniglietta Easy-Fix PER Excel G550 24 set Codice Descrizione Imballo 54.G550H.250*.^000 Excel G550H per cassetto 250 mm 24 profili 54.G550H.280*.^000 Excel G550H per cassetto 280 mm 24 profili 54.G550H.300*.^000 Excel G550H per cassetto 300 mm 24 profili 54.G550H.320*.^000

Valori espressi in mm

Dettagli tecnici Istruzioni di fissaggio

K Larghezza interna del mobile

L Lunghezza nominale della guida

A Profondità del cassetto

T Spessore del frontale

Z Larghezza interna del cassetto

B Profondità interna del mobile

Q Larghezza del frontale per cassetto interno

AV Perdita di estrazione

** 20min senza barra sincronizzatrice

** 33min con barra sincronizzatrice per sistema OneTouch

17 Excel G550H

LUNGHEZZA DELLA GUIDA PROFONDITÀ DEL CASSETTO PERDITA DI ESTRAZIONE L A AV 260 250 67 290 280 67 310 300 67 330 320 67 360 350 87 390 380 87 410 400 87 430 420 87 460 450 107 490 480 107 510 500 107 530 520 107 560 550 107

Dimensioni e forature del cassetto

ø6x10 min. A

55min.

****20min. 33min.

11 7 AV+T 37+T AV 37 L B=L+3 Qmax=K-5 Z=K-40 11-16 9.5 34 min. 10 max. 24.5 min. 20 Z=K-40 K B=L+3+T T 37 96 128 160 192 224 256 288 320 250 280 300 320 350 380 400 420 450 480 500 520 550 37 28 19 10 9 9 9 9 9 14 23 32 12 Valori espressi in mm

Codice Descrizione Imballo

54.GPA.0S8.000K000 Set di clip destra e sinistra in plastica 48 set

Finitura: S8 = Storm Grey

Codice Descrizione Imballo

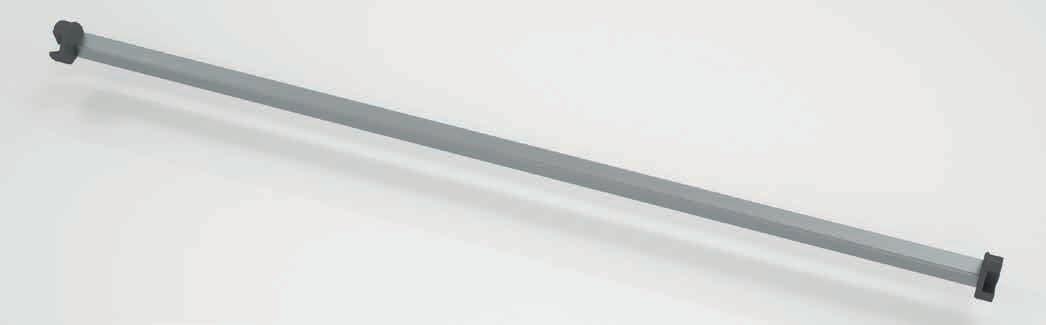

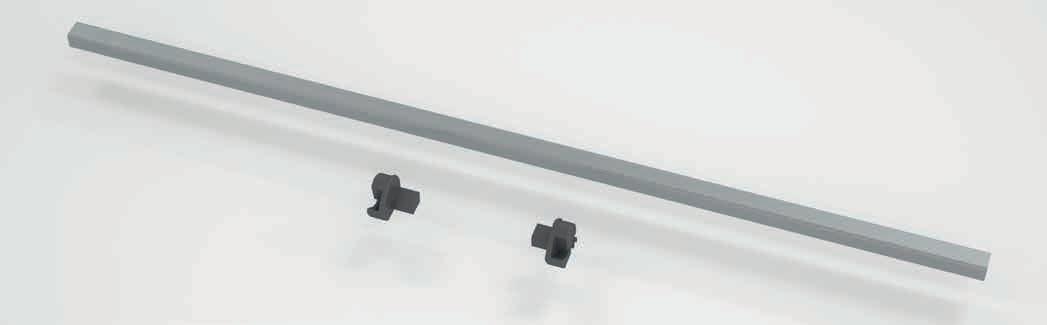

54.GPB.0A.107.00000 Barra sincronizzatrice - lunghezza 1070mm 48 barre

Specifiche tecniche:

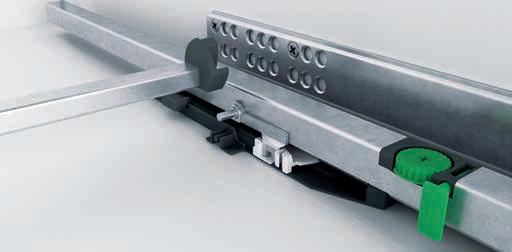

• Barra sincronizzatrice compatibile con tutta la gamma di guide Excel G OneTouch

• Ideale per applicazioni con cassetti di ampie dimensioni

• Consigliato per cassetti di larghezza superiore a 600mm

• Per cassetti dalle eccellenti prestazioni

• Perfetto movimento di apertura del cassetto

• Design discreto e soluzione non invasiva sotto il cassetto

• Pratica barra da 1070mm da tagliare a misura

• Clip destra e sinistra per un fissaggio veloce barra-guida

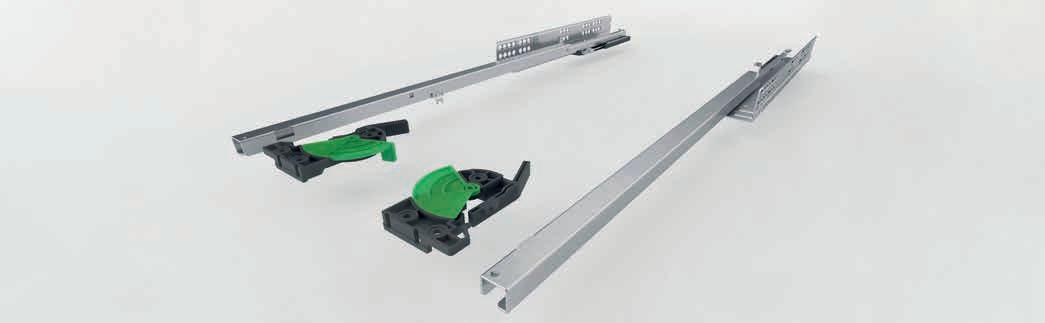

OneTouch + Synchro 16

Valori espressi in mm

Applicazione Plug-in

K Larghezza interna del mobile

L Lunghezza nominale della guida

A Profondità del cassetto

T Spessore del frontale

Z Larghezza interna del cassetto B Profondità interna del mobile

K Larghezza interna del mobile

L Lunghezza nominale della guida

A Profondità del cassetto

T Spessore del frontale

Z Larghezza interna del cassetto

B Profondità interna del mobile

Q Larghezza del frontale per cassetto interno

AV Perdita di estrazione

OneTouch + Synchro 17

Versione H Versione B

Barra sicronizzatrice Barra sincronizzatrice AV+3+T AV+3+T 37+3+T 37+3+T AV AV 37 37 3 3 L L B=L+3 B=L+3 B=L+3+3+T B=L+3+3+T T Qmax=K-5 Qmax=K-5 Z=K-42 Z=K-40 11-16 11-16 9.5 9.5 34 min. 34 min. 13 max. 10 max. 24.5 min. 24.5 min. 21 20 51.75 50.75 S=K-103.5 S=K-101.5 S=K-103.5 S=K-101.5 Z=K-42 Z=K-40 K K Valori espressi in mm

Applicazione Easy-Fix

Q Larghezza del frontale per cassetto interno AV Perdita di estrazione

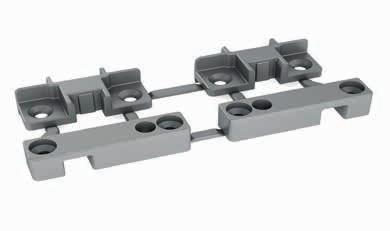

Specifiche tecniche:

• Spessore da 5mm compatibile con guide Excel G515 e G550

• Spessore simmetrico, può essere montato su una sola o su entrambe le guide

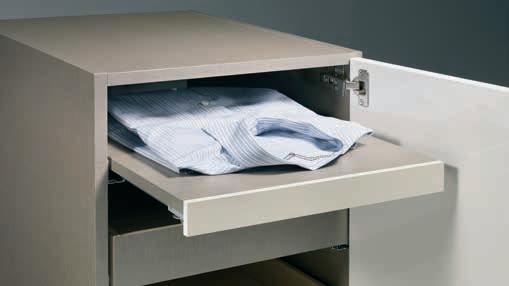

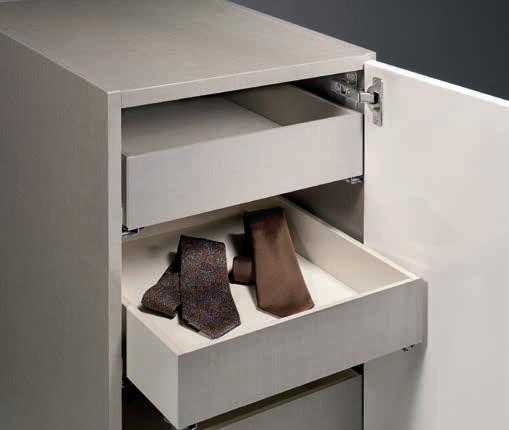

• Soluzione ideale per cassetti interni a mobili con ante incernierate

• Fornito in kit da 4 pezzi da separare manualmente

APPLICAZIONE

Spessori per guide Excel

Codice Descrizione Imballo 54.GS00.S8.05.0K000 Set di 4 spessori in plastica 100 set Finitura: Storm Grey SET DI SPESSORI

1 2 3 Valori espressi in mm

S8 = Storm Grey

Set clip per ripiano Excel G515

Specifiche tecniche:

• Clip ripiano compatibile con guide Excel G515

• Soluzione per ripiano estraibile

• Per ogni guida è necessario una clip anteriore ed una clip posteriore

Set composto da 2 clip anteriori e 2 clip posteriori 200 set

Codice Descrizione Imballo 54.GT00.S8.00.0K000

Finitura:

SET CLIP PER RIPIANO

Con guida Excel G515H

LUNGHEZZA GUIDA PROFONDITÀ DEL CASSETTO FORATURA FRONTALE DELLA GUIDA PERDITA DI ESTRAZIONE L A C D AV 260 240 209 171 57 290 270 209 171 57 310 290 209 171 57 330 310 242 204 57 360 340 242 204 77 390 370 270 232 77 410 390 270 232 77 430 410 304 266 77 460 440 304 266 97 490 470 330 292 97 510 490 330 292 97 530 510 369 321 97 560 540 369 321 117 LUNGHEZZA GUIDA PROFONDITÀ DEL CASSETTO FORATURA FRONTALE DELLA GUIDA PERDITA DI ESTRAZIONE L A C D AV 260 240 202.5 164.5 57 285 265 217.5 179.5 57 310 290 227.5 189.5 57 335 315 242.5 204.5 57 360 340 272.5 234.5 77 385 365 282.5 244.5 77 410 390 297.5 259.5 77 435 415 307.5 269.5 77 460 440 332.5 294.5 97 485 465 347.5 309.5 97 510 490 357.5 319.5 97 535 515 372.5 334.5 97 560 540 402.5 364.5 117 Clip Posteriore Clip Posteriore Clip Anteriore Clip Anteriore FRONTE 15-(K-Z)/2 14-(K-Z)/2 15-(K-Z)/2 14-(K-Z)/2 38 38 29 29 8 8 RETROZZmin.=K-18 max.=K-10 ZZmin.=K-16 max.=K-10 A A C C D D FRONTE RETRO Z Larghezza ripiano K Larghezza interna del mobile Z Larghezza ripiano K Larghezza interna del mobile Valori espressi in mm

Con guida Excel G515B

Note 20

Note 21

FORMENTI & GIOVENZANA S.P.A. Via Concordia, 16 - 20837 Veduggio con Colzano (MB) - Italy T. +39 (0)362 9471 - F. +39 (0)362 998788 - info@fgv.it - www.fgv.it

Edizione 03-2022 IT meneghinieassociati.it

SCOPRI TUTTE LE SEDI NEL MONDO
