Gambar 28 Visualisasi Prescrptive dan Performance Sistem Sirkulasi Pejalan Kaki dan Sepeda

Intensitas Pemanfaatan Lahan

PRESCRIPTIVE

Koefisien Lantai Bangunan (KLB) 1. Ketinggian Maksimum Bangunan pada kawasan perancangan adalah 12 meter atau 3 lantai. 2. Bangunan di kawasan berskala normal kecuali bangunan di komplek Makam Sunan Pandanaran dan Masjid Golo yang terletak dibukit (ketinggian) 3. Terdapat joglo di zona Makam Sunan dan zona sendang maerokoco dengan ketinggian 4-5 meter yang difungsikan sebagai pertunjukkan kebudayaan 4. Ketinggian bangunan di sekitar makam lebih rendah dari situs makam sunan pandanaran dan masjid golo 5. KLB hunian umum 1 lantai (4 meter) 6. KLB homestay 1 lantai (4 meter) 7. KLB toko oleh-oleh 1 lantai (4 meter) 8. KLB museum 10 meter

toko dengan ketinggian 4 meter

Bangunan Masjid Golo memiliki ketinggian lebih tinggi dibanding bangunan disekitarnya

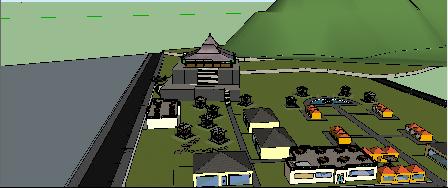

Gambar 21 Visualisasi Prescriptive KLB Intensitas Pemanfaatan Lahan

Sumber: Kelompok B 21

Museum dengan ketinggian 10 meter

Intensitas Pemanfaatan Lahan

PRESCRIPTIVE Koefisien Dasar Hijau

1. Koefisien Daerah Hijau ditetapkan minimal 40% 2. zona makam sunan pandanaran, zona masjid golo dan zona makaeran wuragil masing- masing memiliki luas lahan terbuka sekitar 150 m2 3. zona homestay memiliki luas lahan terbuka sekitar 200 m2

PERFORMANCE

Lahan hijau dapat difungsikan sebagai penunjang seperti taman beristirahat bagi pengunjung makam sunan Pandanaran

GSB Sungai Berjarak 50 Meter

Gambar 22 Visualisasi Prescriptive GSB Intensitas Pemanfaatan Lahan

Sumber: Kelompok B 21

GSB Jalan Kolektor PRESCRIPTIVE Garis Sempadan Bangunan

1. Garis sempadan bangunan terhadap sungai ditentukan berjarak minimal 50 meter dari tepi kiri dan tepi kanan palung sungai sepanjang alur sungai 2. GSB disepanjang jalan kolektor selebar 3,5 meter dan GSBpada jalan lokal dan jalan lingkungan selebar 2 meter.
