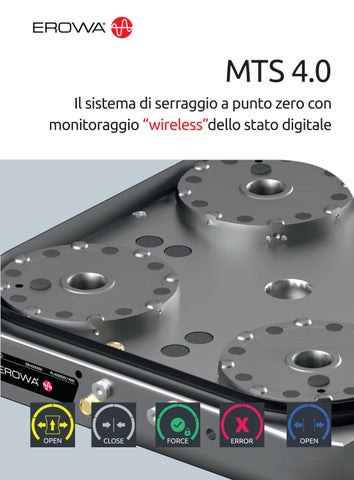

Il sistema di serraggio a punto zero con monitoraggio “wireless”dello stato digitale
MTS 4.0 - Tutto sotto controllo

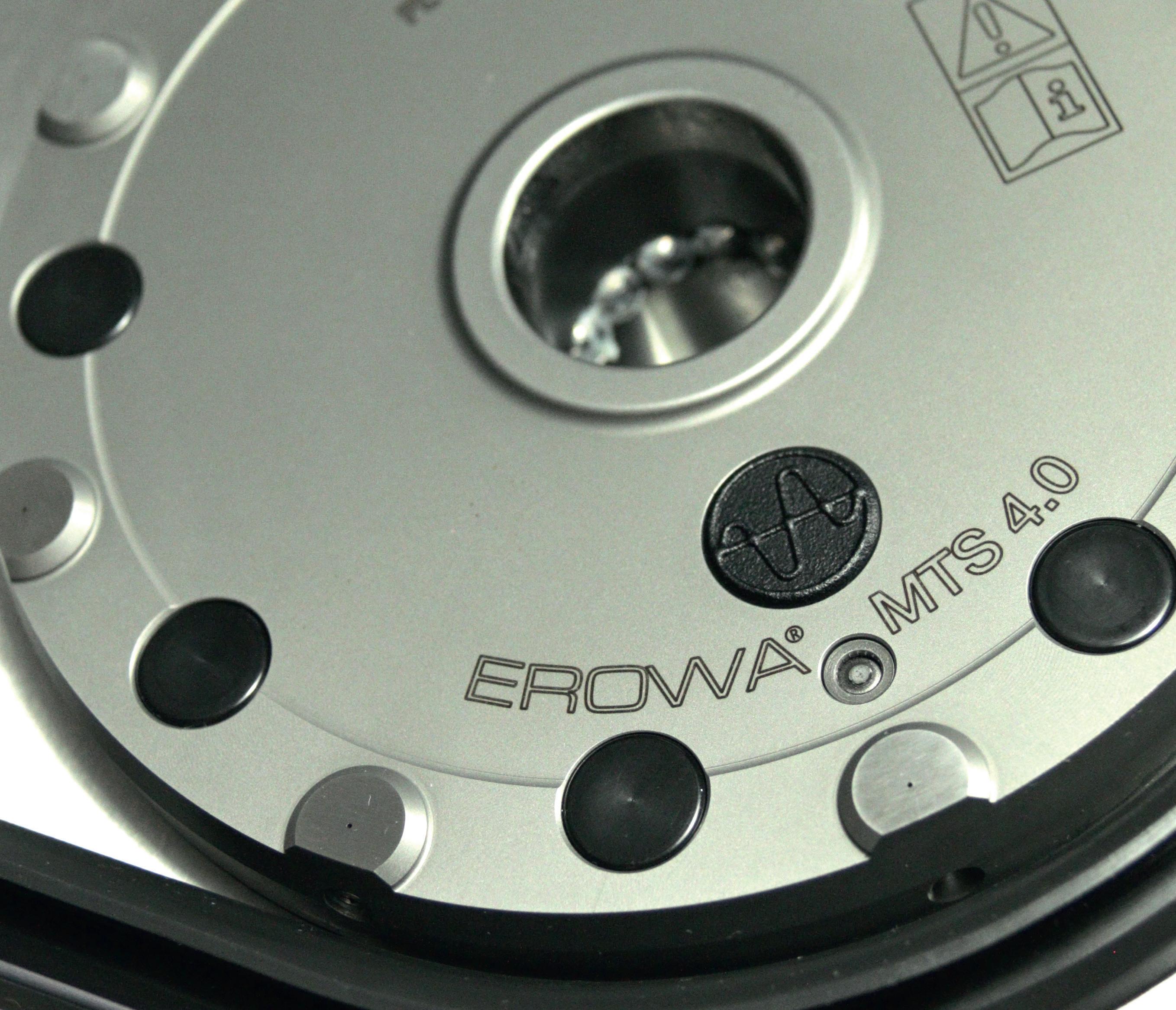

I mandrini EROWA MTS 4.0 sono la versione intelligente della famiglia di sistemi di serraggio MTS. Forniscono in tempo reale tutte le informazioni necessarie al controllo di processo per una lavorazione sicura.

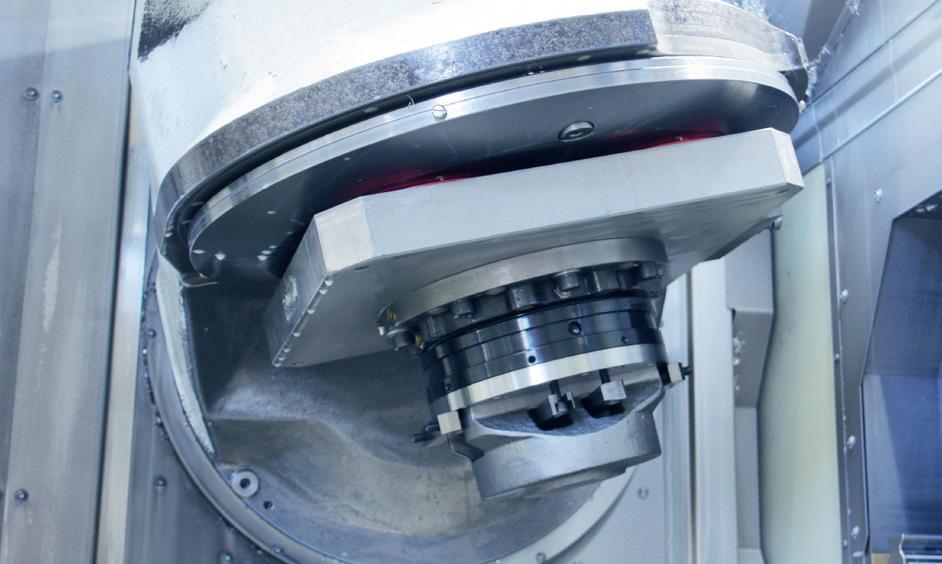

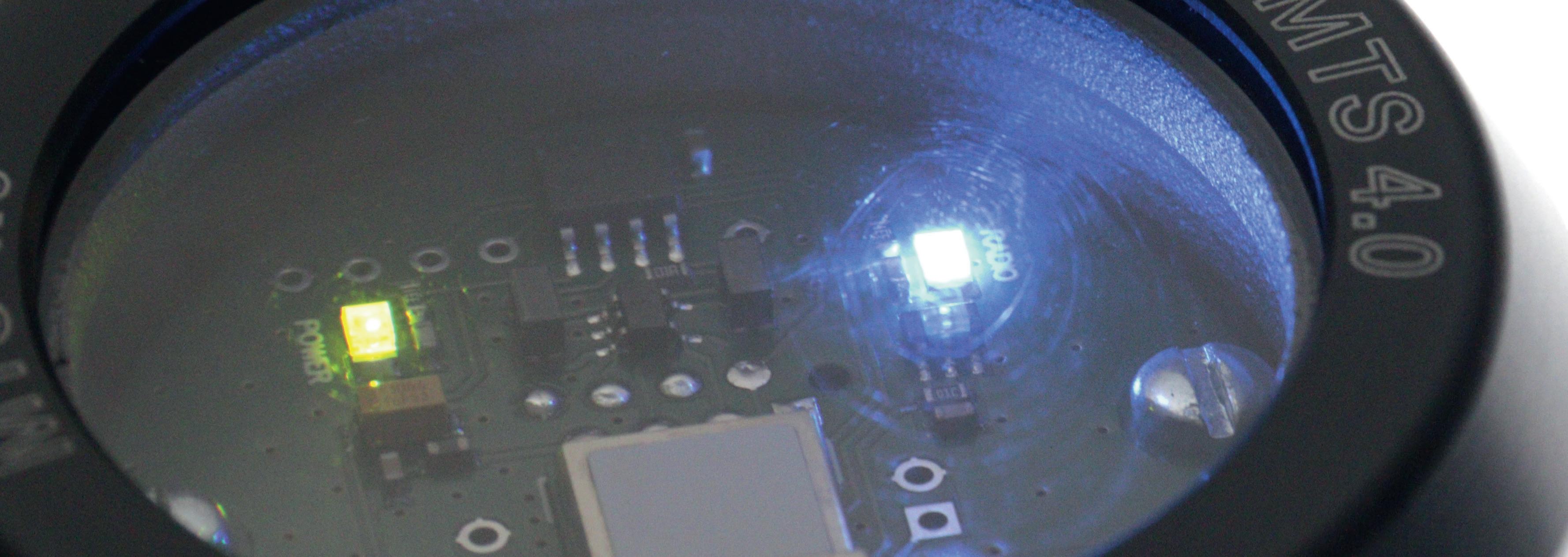

Completamente integrati nella macchina utensile, forniscono segnali che descrivono lo stato del mandrino. I dati vengono inviati in modalità wireless dal mandrino a un ricevitore integrato nella macchina.

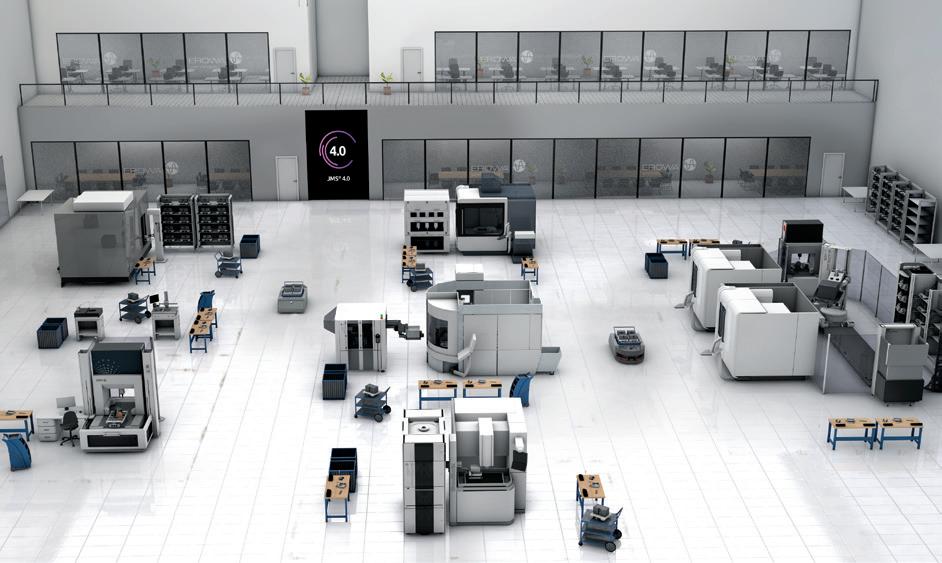

Pronto per la Smart Factory
Pronti all’ industria 4.0
Il collegamento senza fili dalla tavola macchina al ricevitore radio nella macchina supera la sfida del trasferimento del segnale senza cavi. Il monitoraggio elettronico consente analisi completamente nuove dello stato del mandrino.
Integrazione OEM completa
L’integrazione di MTS 4.0 su una macchina CNC corrispondente comprende i seguenti punti.
• Piastra di base MTS 4.0 integrata sulla tavola con alimentazione pneumatica
• Antenna per la ricezione dei segnali radio dal mandrino
• Trasferimento sicuro e senza fili delle informazioni sullo stato
• Gateway per l’elaborazione dei segnali
Sapere è potere

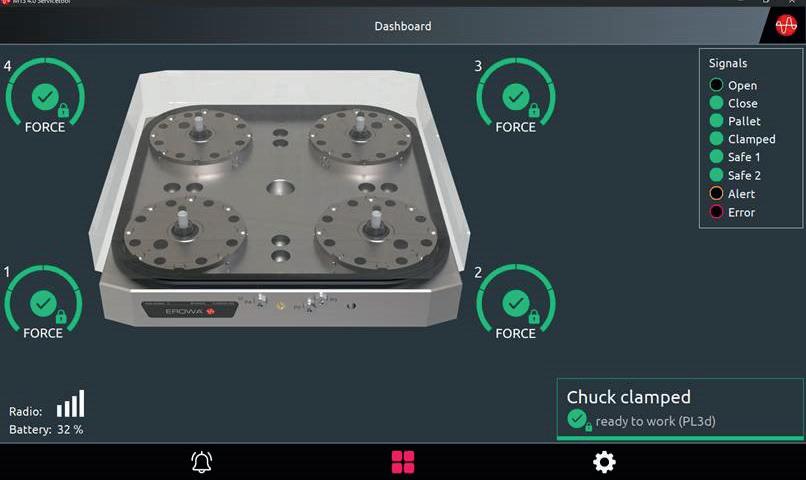

Manutenzione preventiva, costi di manutenzione calcolabili e analisi precise dei processi possibili grazie ai dati presenti. La profonda conoscenza dei passaggi di produzione supporta le ottimizzazioni.
Innovazione futura
... Ora disponibile; il sistema di serraggio a punto zero MTS 4.0 rappresenta un ulteriore passo in avanti verso la Smart Factory.
VANTAGGI DECISIVI
• Sistema di serraggio con monitoraggio digitale
• Maggiore sicurezza di processo
• Conforme alla norma ISO 13849 PLd-Cat. 3
• Solo due linee pneumatiche
• Commandi basati sui dati
• La soluzione smart da un unico produttore

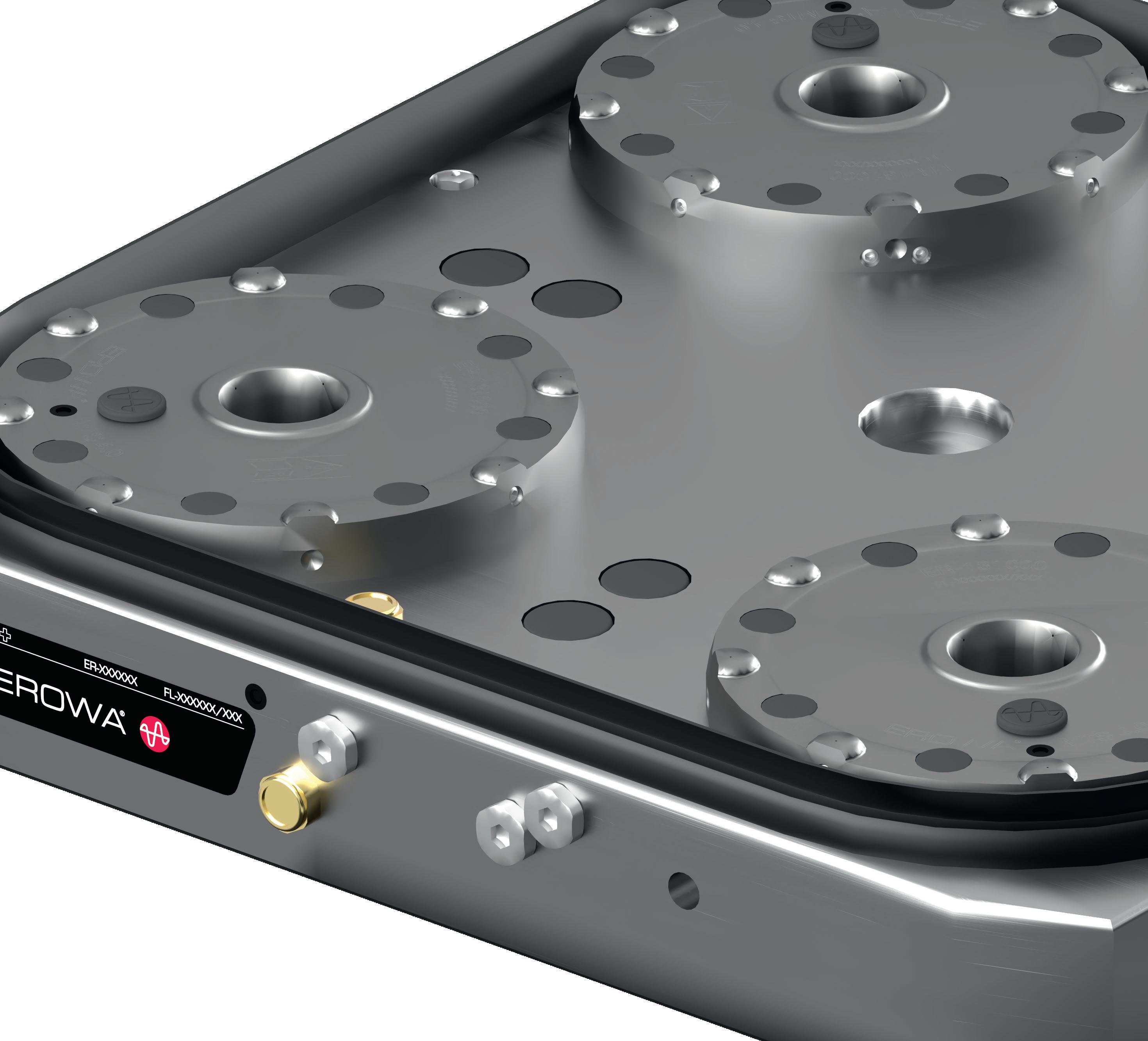

Piastre di base, quadruple, automatizzabili
Dati tecnici Piastre di base MTS, quadruple, tipo pneumatico, automatizzabili
Precisione di ripetibilità < 0.003 mm
Serraggio meccanico-elastico (senza pressione)
Pressione di apertura min. 6 bar (pneumatica)
Monitoraggio Controllo della forza di serraggio, controllo della presenza dei pallet, controllo dell'apertura, misurazione dei cicli di serraggio, diagnosi completa degli errori e altro ancora.
Livello di prestazione Conforme alla norma ISO 13849 PLd, cat. 3 di sicurezza
Forza di serraggio 80’000 N (4 x 20’000 N) con riserraggio (obbligatoria)
ER‑133000 MTS 4.0 Piastra di base 360 x 360 P/A
Universale, interasse 200
Esecuzione Piastra di base universale, acciaio non temprato. Interasse 200 mm. Incl. flangia standard con fori di aerazione.
Attacchi Dal basso su TK ø57 mm (pneumatico): per l'apertura, la pulizia e il serraggio.
Opzione Flangia adattatrice personalizzata su richiesta.
Applicazione Per l'alloggiamento di pallet multipli. Per il montaggio diretto su tavoli macchina.
Montaggio Schema di foratura di fissaggio per griglia 50 mm / M12 e per tavoli macchina con distanza tra le scanalature a T 63 e 100 mm.
ER‑168500 MTS 4.0 Piastra di base 410 x 410 P/A
Universale, interasse 250
Esecuzione Piastra di base universale, acciaio non temprato. Interasse 250 mm. Incl. flangia standard con fori di aerazione.
Attacchi Dal basso su TK ø57 mm (pneumatico): per l'apertura, la pulizia e il serraggio.
Opzione Flangia adattatrice personalizzata su richiesta.
Applicazione Per l'alloggiamento di pallet multipli. Per il montaggio diretto su tavoli macchina.
Montaggio Schema di foratura di fissaggio per griglia 50 mm / M12 e per tavoli macchina con distanza tra le scanalature a T 63, 75 e 100 mm.
P = azionamento pneumatico
A = automatizzabile
TK* = diametro circonferenza primitiva
Tecnologia di segnalazione
ER‑155300 Antenna MTS 4.0 (5 m) con cavo RJ45
Applicazione Per ricevere i dati del sensore dalla piastra di base per il gateway.
Montaggio In un'apposita apertura nella lamiera all'interno della macchina.
ER‑155400 MTS 4.0 Gateway
Applicazione Per valutare i dati dei sensori dei mandrini e fornire i segnali digitali I/O a 24 V alla macchina.
Montaggio Direttamente su guida da 35 mm
ER‑166330 MTS 4.0 IO‑Link Gateway
Applicazione Per fornire i segnali IO-Link alla macchina. Montaggio Direttamente su guida da 35 mm.
EROWA MTS 4.0
Pallet FD
ER‑143875 Pallet MTS 398 x 398 / 200 FD
Appoggio Z duro
Esecuzione Pallet in alluminio, quadruplo, interasse 200 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD.
Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.
Accessori Set di attachi di serraggio MTS 4 / A-Z-FD tipo 1
ER-171025, GripperLink RCS 45 mm ER-038622 e contrappeso ER-146556.
Compatibilità MTS (fino a max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
ER‑143876 Pallet MTS 398 x 398 / 250 FD
Appoggio Z duro
Esecuzione Pallet in alluminio, quadruplo, interasse 250 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD.
Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.
Accessori Set di attachi di serraggio MTS 4 / A-Z-FD tipo 1
ER-171025, GripperLink RCS 45 mm ER-038622 e contrappeso ER-146556.
Compatibilità MTS (fino a max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
ER‑145087 Pallet MTS 498 x 498 / 250 FD
Appoggio Z duro
Esecuzione Pallet in alluminio, quadruplo, interasse 250 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD.
Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.
Accessori Set di attachi di serraggio MTS 4 / A-Z-FD tipo 1
ER-171025, GripperLink RCS 45 mm ER-038622 e contrappeso ER-146556.
Compatibilità MTS (fino a max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
Set di attacchi
ER‑171025 Set di atacchi MTS 4 / A‑Z‑FD Tipo 1
Fissaggio dal basso con viti spec. M12
Applicazione Principalmente per applicazioni rotative come la lavorazione di fresatura-tornitura e la lavorazione a 5 assi.
Esecuzione 4 attacchi di centraggio MTS FD / A, inclusa vite speciale.
Montaggio Sul lato inferiore del pallet - non è possibile il fissaggio dall‘alto attraverso il pallet.
Nota I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.
ER‑171026 Set di atacchi MTS 4 / A‑Z‑FD Tipo 2
Fissaggio superiore con dado spec. M12
Applicazione Principalmente per applicazioni rotative come la lavorazione di fresatura-tornitura e la lavorazione a 5 assi.
Esecuzione 4 attacchi di centraggio MTS FD / A, senza vite di fissaggio M12.
Montaggio Sul lato inferiore del pallet, senza possibilità di fissaggio dal basso.
Nota I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.
EROWA MTS 4.0 Il sistema di serraggio “senza fili “- a punto zero digitale
La sicurezza al primo posto
Tutto sotto controllo
• MTS 4.0 è una soluzione innovativa e orientata al futuro per la sicurezza di processo
• La conversione tecnica dei requisiti è innovativa e Industry 4.0 approved.
• La soluzione scalabile consente, grazie alle interfacce standardizzate, di fornire le informazioni a tutti i soggetti coinvolti

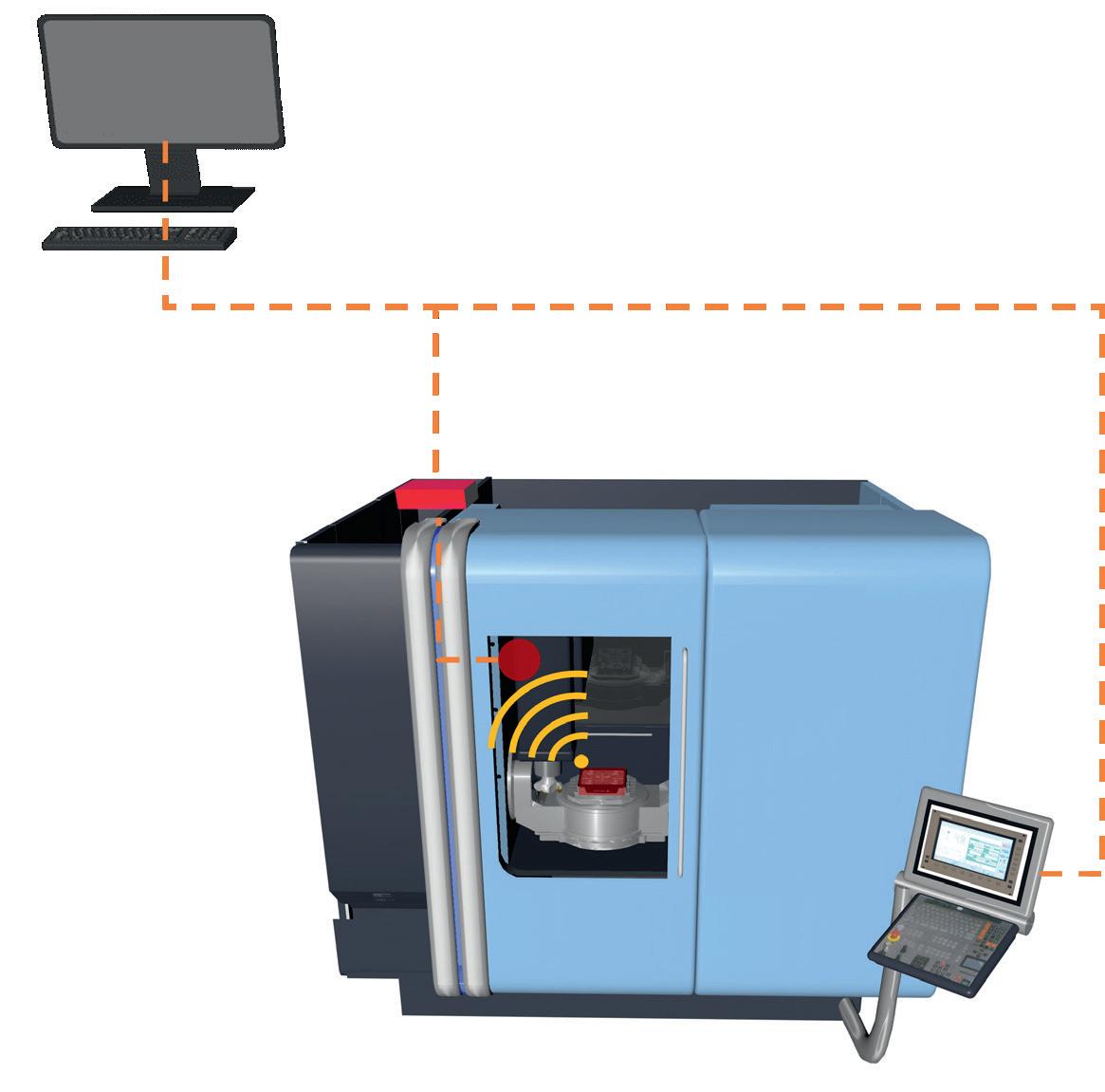

1. Macchina CNC
2. Sistema MTS 4.0
3. Ricevitore radio
4. Gateway
5. Comando CNC
6. Servicetool
