EROWA MIXED HANDLING SYSTEM ROBOT SIX ES

Manipulación Híbrida de piezas y palets con el Robot Six EROWA La combinación perfecta

Flexible, modular y eficiente

2

Desde los palets hasta las piezas en bruto: todo combinado ¿Necesita máxima flexibilidad? El nuevo sistema modular de manipulación mixta del Robot Six de EROWA es la solución económica para la manipulación combinada de piezas en bruto y palets. Permite automatizar distintos procesos con un solo sistema.

Ideal para la fabricación de “lotes medios, variabilidad media”: eficiente, que ahorra espacio y altamente productivo.

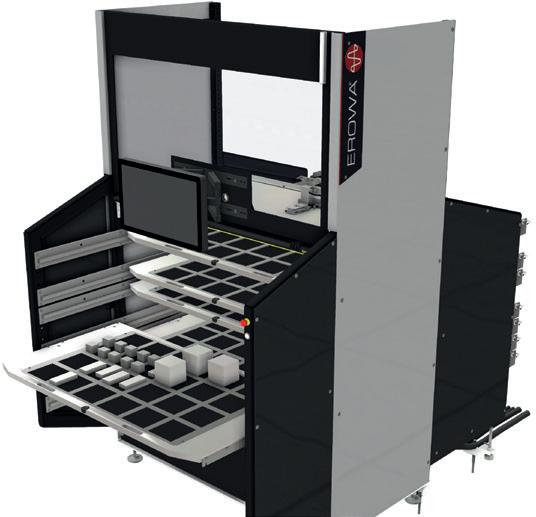

Mucho espacio Con hasta nueve cajones, el almacén de cajones puede configurarse libremente según el tamaño de las piezas a procesar y ofrece un amplio suministro de trabajo para cubrir turnos sin supervisión o la producción durante el fin de semana.

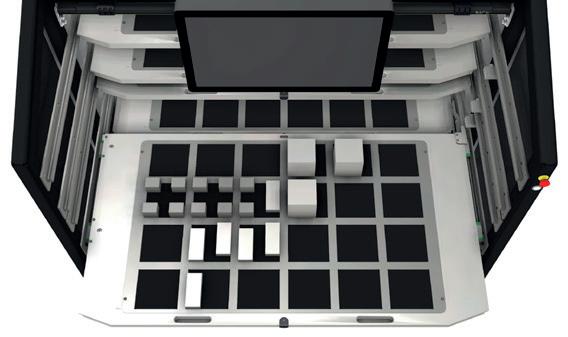

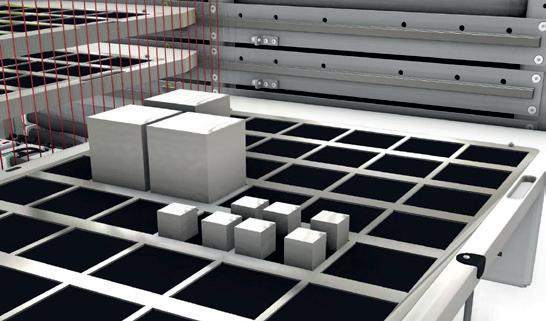

Configurable libremente La configuración individual de la rejilla de cajones permite integrar, según sea necesario, placas de rejilla específicas para las piezas en bruto o piezas semielaboradas. Las rejillas individuales en cada cajón crean espacio para una amplia variedad de piezas, maximizando al mismo tiempo la utilización de la capacidad.

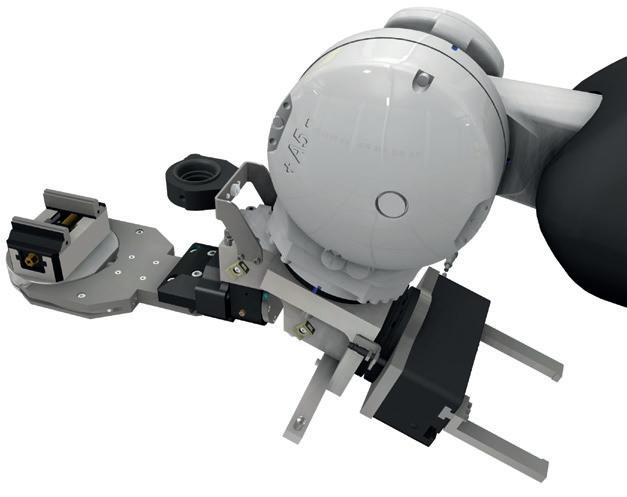

Todo bajo control El sistema de pinzas está equipado con un acoplamiento estándar de EROWA para montar cualquier pinza intercambiable para la manipulación de palets, una pinza servo para piezas en bruto o semielaboradas, y un abridor de cajones.

Opcionalmente, también se puede integrar una boquilla para soplar virutas y refrigerantes.

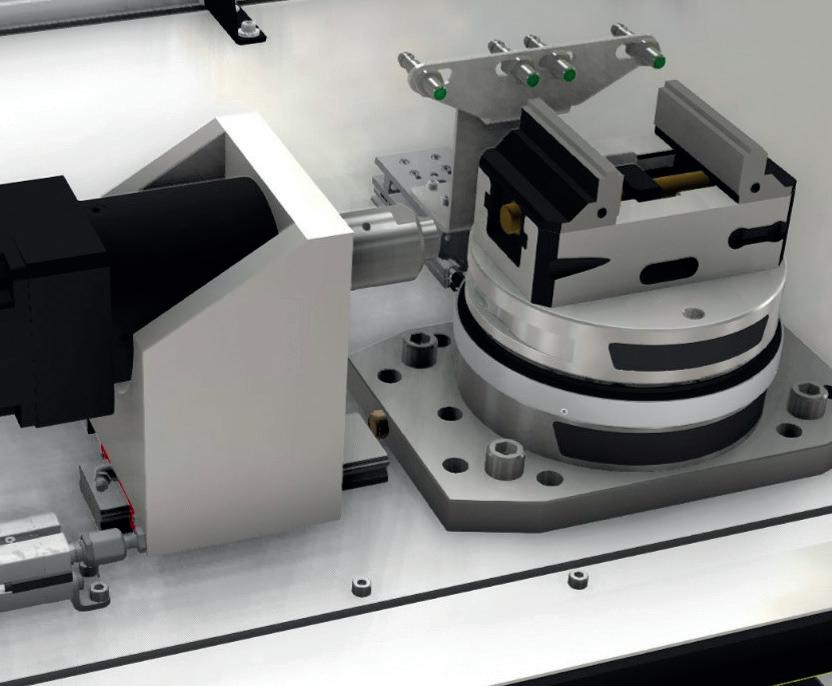

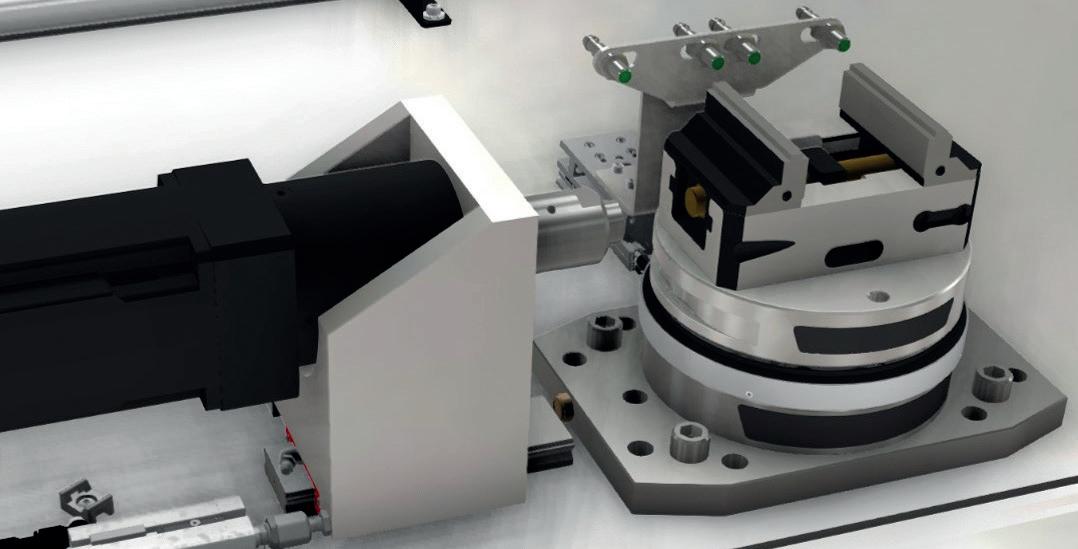

Estación de sujeción La estación de sujeción puede configurarse individualmente según el modelo de la mordaza autocentrante utilizado. Gracias a su escalabilidad, el sistema puede ampliarse para incluir otros tipos de mordaza autocentrantes con diferentes dimensiones y estaciones de sujeción.

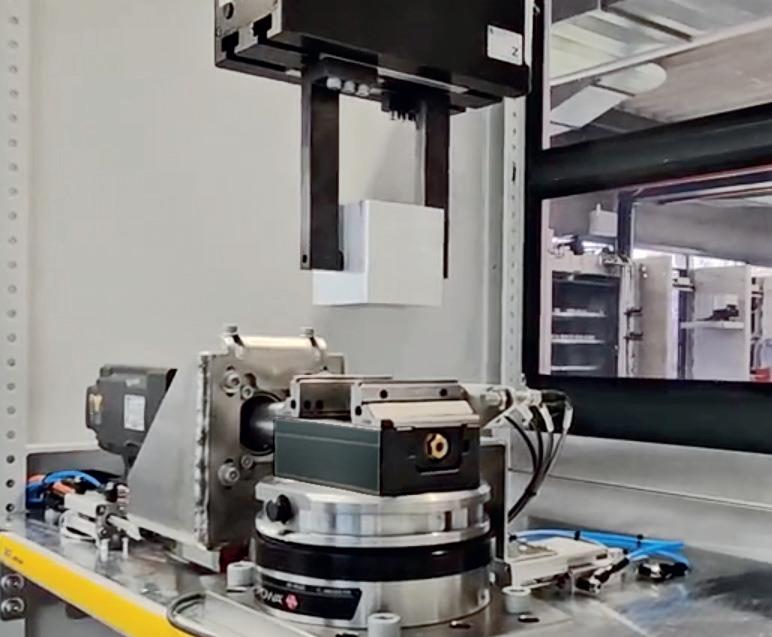

Sujeción segura La pinza se ajusta automáticamente al tamaño y la geometría de la pieza. Después de ser retirada del magazine de cajones, la pieza se inserta con precisión en mordaza autocentrante de la estación de sujeción y se asegura con el par de apriete deseado.

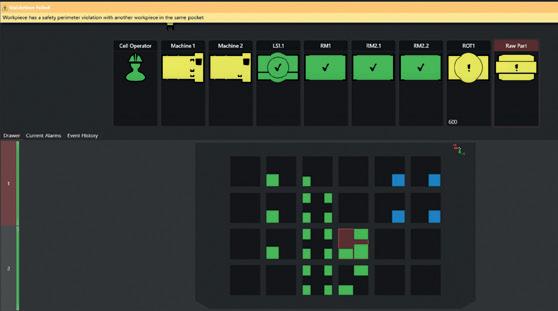

Todo de un vistazo Integración perfecta en el sistema de control EROWA JMS 4.0 ProductionLine. Operación intuitiva a través del monitor táctil integrado, convenientemente ubicado en el almacén de cajones. Manténgase informado con visibilidad en tiempo real de las cargas actuales de los cajones y la validación automática de conflictos de espacio.

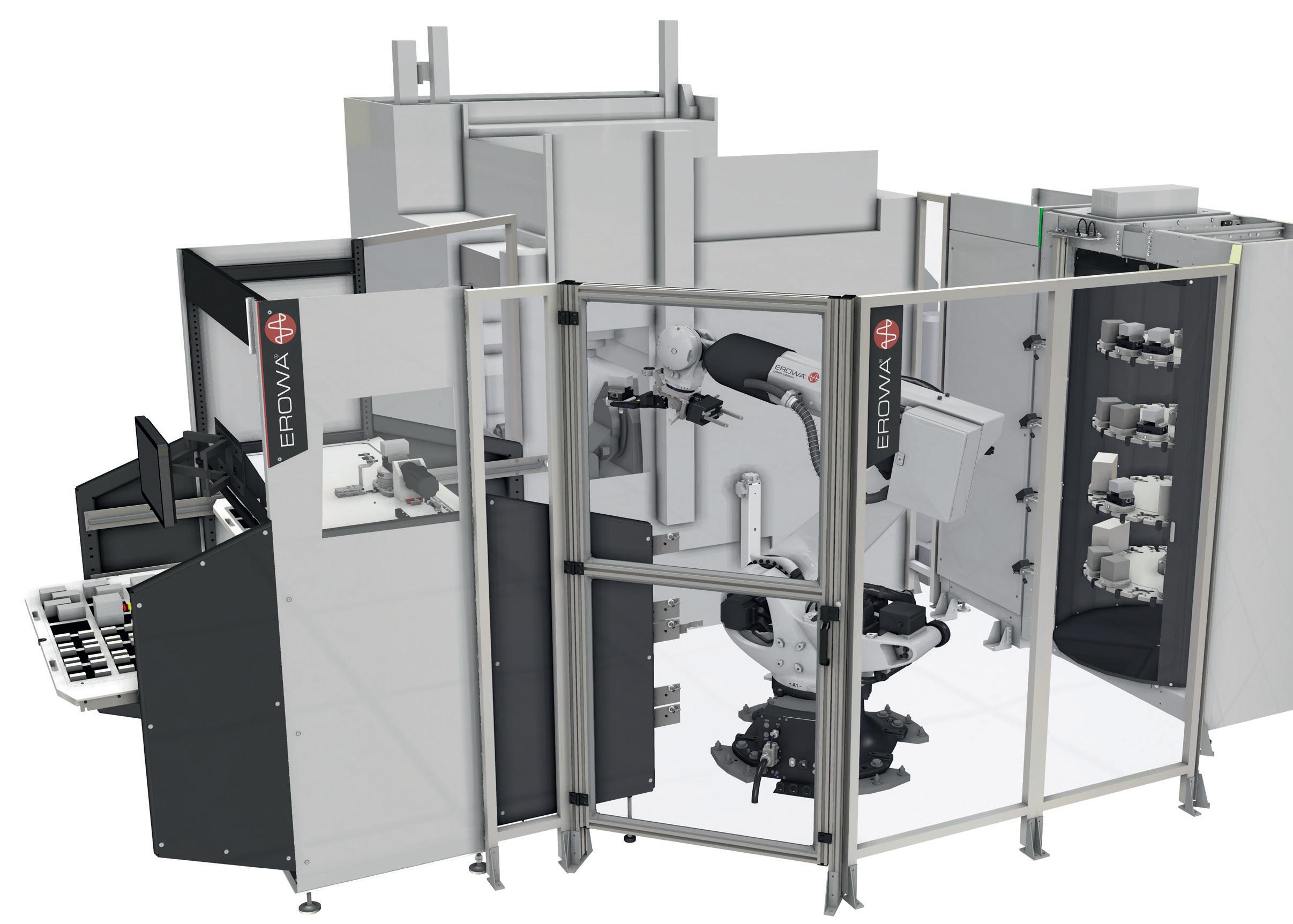

EROWA MIXED HANDLING SYSTEM ROBOT SIX

01 | Almacén de cajones Configuración individual de la rejilla de cajones.

02 | Sistema de control de procesos Panel de control para la célula de fabricación.

03 | Placa de rejilla Puede personalizarse para aplicaciones específicas: piezas en bruto o piezas semielaboradas

04 | Estación de sujeción para piezas en bruto Incluye acoplamiento automático, posicionamiento preciso de las mordazas y sujeción monitorizada.

05 | Sistema de pinzas Para montar pinzas intercambiables para la manipulación de palets, una pinza servo para piezas en bruto/semielaboradas y un abridor de cajones.

06 | EROWA Robot Six Dispositivo de carga flexible para pesos de transferencia de hasta 800 kg.

07 | Seguridad / Protección de acceso Las barreras sirven como protección de acceso.

08 | Almacén de palets Gran almacén para palets y mordazas autocentrante con piezas en bruto montadas. Configurable libremente.

09 | Centro de mecanizado Compatible con todas las marcas de máquinas.

09

01 05 02

06 08

04

03 LOS HECHOS

• Manipulación mixta de piezas y palets • Adaptación de pinzas personalizable • Almacén de cajones configurable de forma flexible • Carga automatizada de la estación de sujeción • Estación de sujeción con par de apriete de hasta 100 Nm • Integración perfecta en el sistema de control JMS 4.0 ProductionLine • Solución de automatización estandariza da y escalable • Compatible con todas las marcas de máquinas • Conexión AGV/AMR

07

3

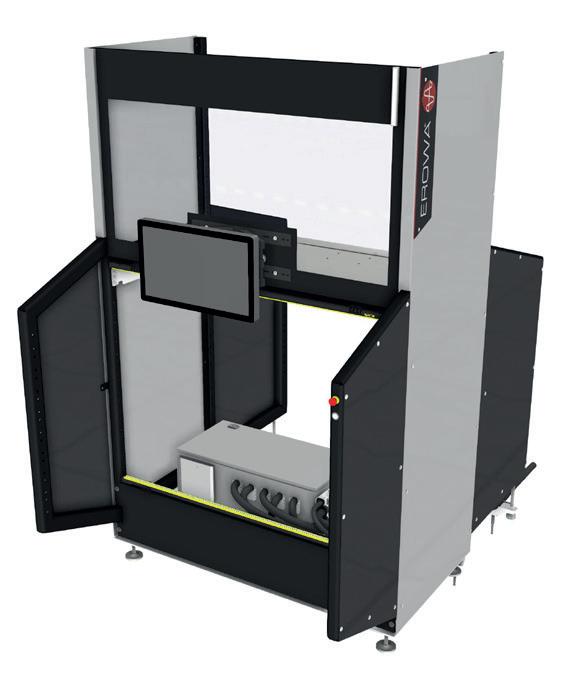

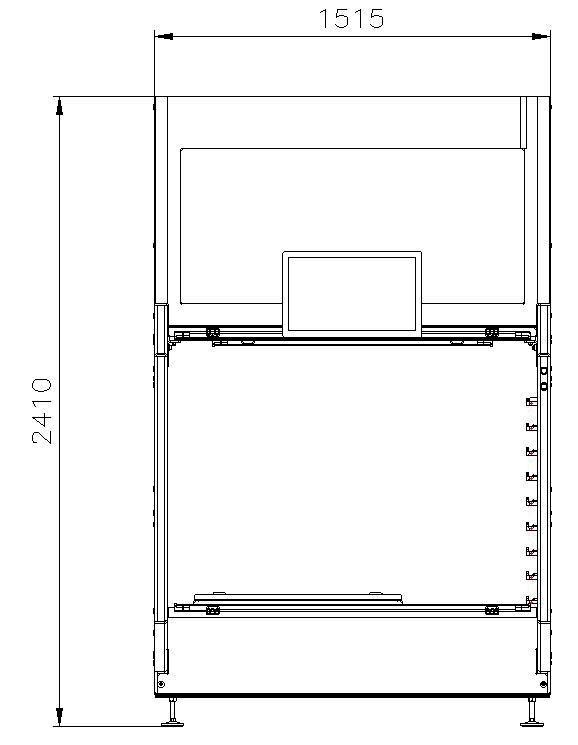

Almacén de cajones – base Compuesto por: • Base del almacén, incluido el armario de control.

• Touch IPC de 21,5”.

• Tecnología de seguridad (barreras fotoeléctricas en ambos lados).

• Elementos de control y mecanismo de bloqueo para los cajones.

• Ampliable con 2 estaciones de sujeción.

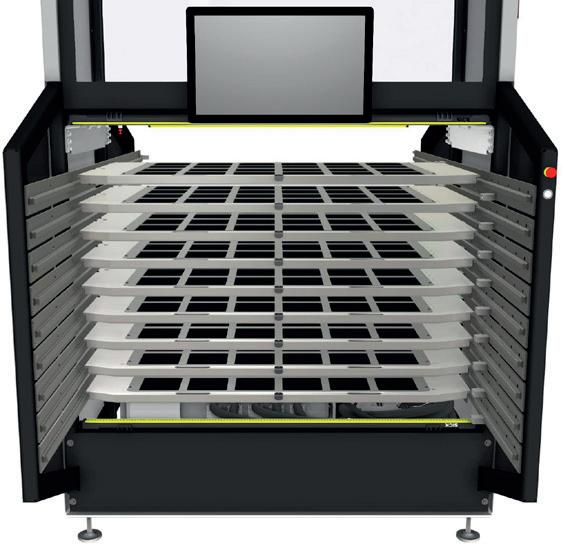

OPCIONES Cajones / Bandejas de almacenamiento • Según la altura deseada de las piezas, se pueden instalar hasta 9 cajones configurables libremente.

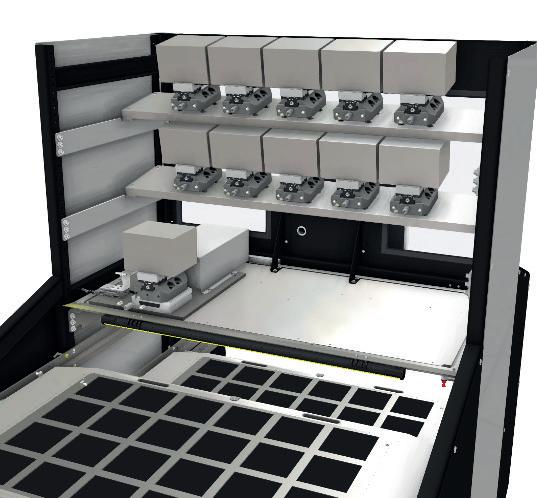

• Las bandejas de almacenamiento permiten utilizar el espacio libre so bre los cajones como almacenamiento adicional para mordazas autocent rantes, palets y pinzas intercambiables.

Rejilla de cajones • Placas de rejilla personalizadas para piezas en bruto y/o piezas semielaboradas

Estación de sujeción • Hasta 2 estaciones de sujeción para mordazas autocentrantes por almacén.

• Disposición de las mordazas según el proyecto específico.

Process Controll System JMS® 4.0 ProductionLine • Manejo sencillo a través del monitor táctil directamente en el almacén de cajones.
