Années 2017 - 2023
Émeline BERMUDEZ ARCHITECTURE Expériences professionnelles
Portfolio
Sommaire
Habitat
-Ensemble de logements, Clermont Ferrand _ ESQ/Dossier séance d’architecte conseil............................
-Immeuble de logements «Le Sixte», Lyon 3 _ Plans de vente/PRO DCE
-Immeubles de logements Chazière, Croix Rousse _ ESQ/PréPC

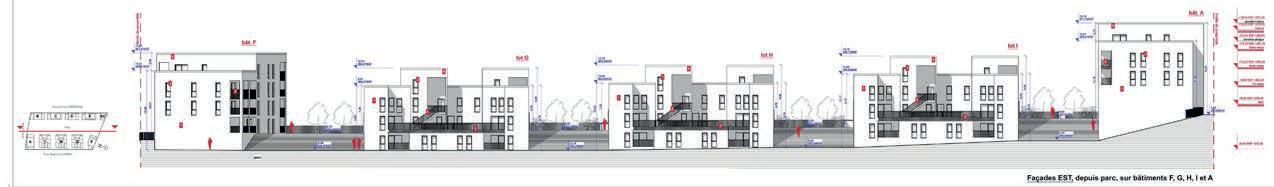

-Ensemble de logements «Réserve 2000», L’Isle d’Abeau _ ESQ/PC
-Ensemble de logements «Le Loup Pendu», Rillieux la Pape_ ESQ/PC
-Immeubles de 8 logements en cœur d’îlot, Lyon 7 _ APS/APD/PC
-Résidence seniors + Bibliothèque, St Pierre de Chandieu _ Concours

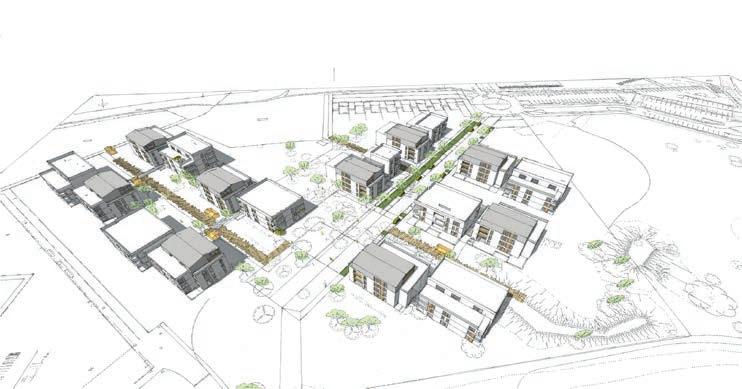

-Logements collectifs + Commerce + Crèche+ Maisons individuelles, Montagnole _ Concours
-Aménagement extérieur et rénovation Maison, Penvin _ APS/APD/PC.............................................
-Appartement de vacances, La Croix Valmer _ EDL/PROJET APS
ERP
-Création de «CultureVélo», Francheville _ APS.................................................................................
-Résidence Etudiante, Ecully _ ESQ/Pré PC
-Résidence Sénior «Ecoquartier Vauban», Besançon _ Concours
-École de Production Boisard, Vaulx-en-Velin _ APS/APD/PC
-Création d’un crématorium et d’un jardin des souvenirs, Blyes _ Concours
Bâtiments industriels
-Rénovation et extension du SIEVA, Anse _ EDL/ESQ/PC
Design d’Espace
-Réhabilitation d’une ancienne poste en salon de thé, Chazay d’Azergues _ EDL/ESQ/PC
-Rénovation de chambres d’hôtel de Luxe, La Villa Florentine Lyon _ PCMod
-Rénovation du Syndicat des eaux, Anse _ PRO/DCE
Energie renouvelable

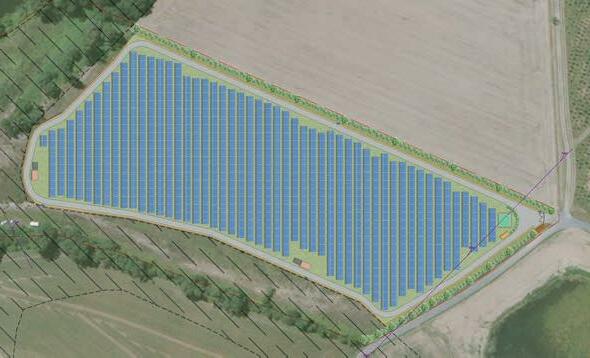

-Centrale photovoltaïque, Guitalens _ ESQ/PC

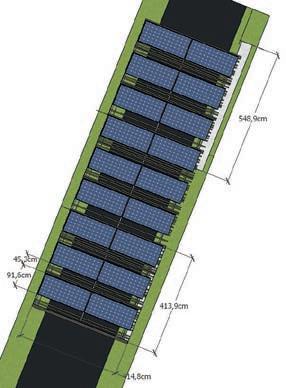

-Ombrières photovoltaïques, ViaRhôna _ APS ...................................................................................
-Serres photovoltaïques, Marie Galante _ ESQ/PC
p. 1
p. 2 p. 3 p. 4 p. 5
p. 6 p. 7 p. 8 p. 9 p. 10 p. 12 p. 11 p. 14 p. 15
p. 13 p. 16 p. 20
p. 19 p. 18 p. 17 p. 22 p. 21
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ
■ LOGEMENTS COLLECTIFS ■ PROGRAMME MIXTE ■ LOGEMENT INDIVIDUEL

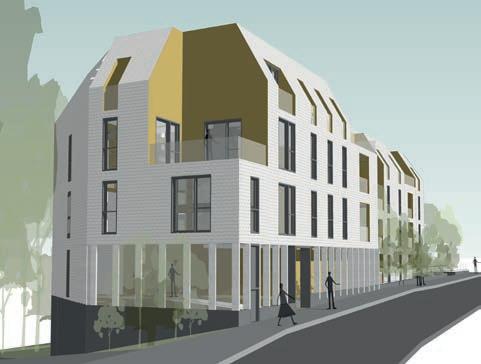

Opération : Ensemble de logements (Neuf et rénovation en R+4/R+5+attique)
Lieu : 131 bd. Lafayette, Clermont Ferrand (63)
Agence d’architecture : Unanime architectes Lyon
Maître d’ouvrage : Bouygues Immobilier Phases : ESQ/Dossier architecte conseil
Surface terrain: 13 089m²
Année mission : 2017
En pente du nord au sud, le terrain est situé en cœur d’îlot. Il est entouré d’une mixité morphologique de bâtiments : immeubles de petite et moyenne hauteur (du R+2 au R+6) et maisons individuelles (en R+1) . Le terrain est accessible par deux accès , un au Nord par la rue de l’Oradou et un au Sud par le boulevard Lafayette. Le long du boulevard deux bâtiments en R+5 sont rénovés. En cœur d’îlot, 6 plots en R+5+Attique sont insérés. L’implantation en plot permet la multiplication des vues sur le lointain et s’adaptent à la topographie. Au Nord, afin de se mettre à l’échelle de la rue, 2 bâtiments sont disposés, un en R+4 et l’autre en R+3. L’opération propose de grands espaces végétalisés et arborés . Des jardins partagés sont mis à disposition. Enfin, un parc central permet de se promener à l’ombre des arbres. Des stationnements en sous-sol sont créés.
A surface égale diminution des vis à vis et ouverture sur le grand paysage
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 1
DE LOGEMENTS
ENSEMBLE
Genèse du projet
Des espaces extérieurs intimes et pratiques en prolongement des logements ENSEMBLE DE LOGEMENTS 131 B O u LE var D L afayETTE c LE r MONT f E rra ND PLAN mA sse BOULEVARD LAFAYETTE RUE DE L’ORADOU Accès Accès +R+5ATTiqUE R+5 R+5 R+4 R+3 Jardins partagés Parc Jardins privés +R+5ATTiqUE +R+5ATTiqUE +R+5ATTiqUE +R+5ATTiqUE +R+5ATTiqUE ENSEMBLE DE LOGEMENTS 131 BOuLE varD LafayETTE cLErMONT fErraND PLAN etAge cour ANt T4 T2 T3 ENSEMBLE DE LOGEMENTS 131 BOuLE varD LafayETTE cLErMONT fErraND PLAN etAge cour AN t T4 T2 T3 ENSEMBLE DE LOGEMENTS 131 BOuLE varD LafayETTE cLErMONT fErraND PLAN etAge cour AN t ENSEMBLEDE LOGEMENTS 131BOuLEvarDLafayETTEcLErMONTfErraND PLANetAgecourANt Plan Masse Plan typologique étage courant Plans étages courants des trois plots ENSEMBLE DE LOGEMENTS 131 BOuLEvarD LafayETTE cLErMONT fErraND principes architecturaux : genese du projet a SurfacE EGaLE DiMiNuTiON DES viS a viS ET OuvEr TurE Sur LE GraND paySaGE ENSEMBLE DE LOGEMENTS 131 BOuLEvarD LafayETTE cLErMONT fErraND PRinciPes aRchitectuRaux : les balcons DES ESpacES Ex TEriEurS iNTiMES ET praTiquES EN prOLONGEMENT DES LOGEMENTS parE-vuES ET raNGEMENTS iNTéGréS 69007 Lyon, France Tél. 04 78 28 51 30 e-mail unanime@unanime.fr Jacques Gilles MARCHAND LOGEMENTS 131 Boulevard Lafayette Clermont-Ferrand Faisabilité affaire 16-029 n° Plan G:\16-029 131 blvd Lafayette Clermont Ferrand\ETUDE ETAGE COURANT 20170627\ETAGE COURANT.dwg 27 JUIN 2017 NIVEAU 1 ech : 1/250 04 69007 Lyon, France Tél. 04 78 28 51 30 e-mail unanime@unanime.fr Jacques Gilles MARCHAND LOGEMENTS 131 Boulevard Lafayette Clermont-Ferrand Faisabilité affaire : 16-029 n° Plan G:\16-029 131 blvd Lafayette Clermont Ferrand\ETUDE ETAGE COURANT 20170627\ETAGE COURANT.dwg 27 JUIN 2017 NIVEAU 1 ech : 1/250 04 69007 Lyon, France Tél. 04 78 28 51 30 e-mail unanime@unanime.fr Jacques Gilles MARCHAND LOGEMENTS 131 Boulevard Lafayette Clermont-Ferrand Faisabilité affaire 16-029 n° Plan G:\16-029 131 blvd Lafayette Clermont Ferrand\ETUDE ETAGE COURANT 20170627\ETAGE COURANT.dwg 27 JUIN 2017 NIVEAU 1 ech : 1/250 04 UnanimeArchitectesLyon Habitat ■ LOGEMENTS COLLECTIFS

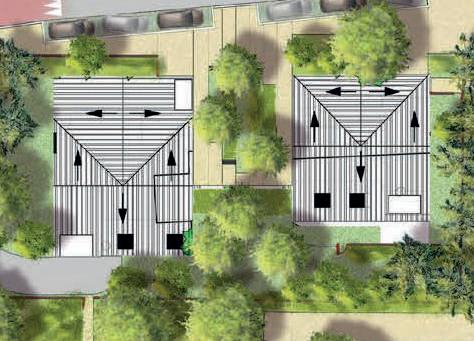

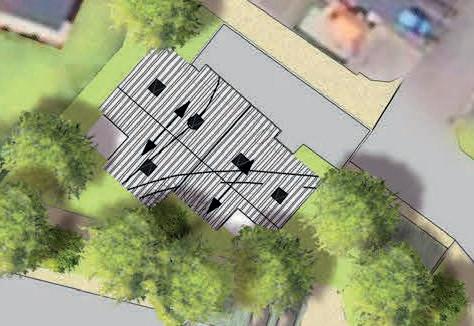

Opération : Création de deux immeubles de logements (R+2+VETC)
Lieu : 77 rue Chazière, Croix Rousse (69)
Agence d’architecture : BBC et associés
Maître d’ouvrage: SLC Pitance
Phases : ESQ/Dossier architecte conseil Pré PC
Surface terrain : 1 720m² Nombre de logements : 19 logements
Année mission : 2019/2020
Le terrain présente une pente importante et est cerné par une rue à l’est et une impasse privée sur ses pourtours sud et ouest. Un espace végétal avec des arbres protégés donne à ce terrain son potentiel mais aussi une contrainte architecturale importante . Deux immeubles de petites hauteurs ont été imaginés afin de se mettre à l’ échelle du quartier et respecter l’ épannelage environnant Le parti pris architectural a été d’opter pour des façades/toitures pour reprendre l’esprit des toitures pentues à proximité. De plus, des tuiles plates blanches participent à cette harmonie et accentuent la matérialité monolithique du projet. Un parking en sous sol permet le stationnement.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 3 p h s é c h e 5 0 3 a v 2 0 2 0 d a e P a n R D C 0 0 6 E S Q 2 4,0 1 409 426 4 0 3 m m N B A m é a e m n e é e c a e d é s p y a g d e o m m m g w L L L L 1 408 755 4 0 9 BCP 20m T 4 T 3 P a r t i e c o m m u n e T 2 E s p a c e 2 r o u e s T 2 T 1 L O G G A B â t . B B â t A %71 ed v ed e ar t ap t e %51( hULP L O a t 500L B g0 P m n d w m
IMMEUBLES DE LOGEMENTS CHAZIÈRE 3D vue d’ensemble Perspective sur hall d’entrée Coupe de principe dans bât. A Rue Chazière Impasse privée Plan RDC Façades principales depuis rue Chazière d ' Azergues 1 : 200 09 / 01 / 2019 Plan projet des réseaux EU , EV et EP existants et à créer 85 43 313 477 471 318 918 47 EU EU EU N LEGENDE Construction neuve du projet Réseau EP à créer Réseau EP existant Réseau EU EV existant Pièces complémentaires N GSPublisherVersion 0.79.100.1 phase échelle 1:200 03 avril 2020 date Coupes de principe AA' et BB' ESQ rue Chazière 0,3 3,0 0,3 2,7 0,3 2,5 0,3 2,5 0,3 2,8 0,3 1,0 12,6 230 34 230 53 230 90 232 04 234 230 93 234 233 90 534,0 814,0 1114 0 Limite de propriété Limite de propriété Niveau estimé pour entrée principale SOUS SOL-1 RDJ RDC T1 R+1 T3 R+2 T4 VETC TN 1,6 0,4 3,6 0,3 2,5 0,3 2,5 0,3 2,5 0,3 2,8 0,3 1,0 12,4 234 78 234 80 231 57 231,35 230 11 229 65 229 47 227 35 226,16 225 08 224 20 234,84 229,7 1114 84 514 84 814 84 -76 234 Limite de propriété Limite de propriété T3 T3 T4 T2 T2 rue Chazière TN TN B Coupe de principe BB' Coupe de principe AA' Caillebotis BBCetassociés Habitat ■ LOGEMENTS COLLECTIFS

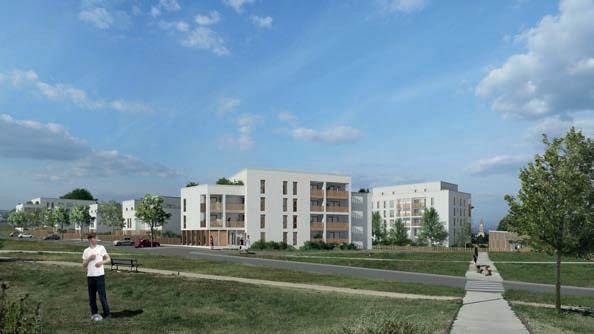

Le terrain concerné par ce projet se situe sur le site de l’ancienne piscine du Loup Pendu, à l’interface de plusieurs secteurs présentant un environnement très varié : zone commerciale et tertiaire, zone résidentielle avec maisons individuelles et petits collectifs, voie verte avec jardins familiaux, ville nouvelle avec grandes barres d’immeubles collectifs. Le terrain est bordé, au Nord Est par la voie verte piétonne et les jardins familiaux, à l’Ouest et au Sud par les terrains de sports, à l’Est par le nouveau centre Aquatique. Le seul accès véhicule se fait par le rond point du centre Nautique.

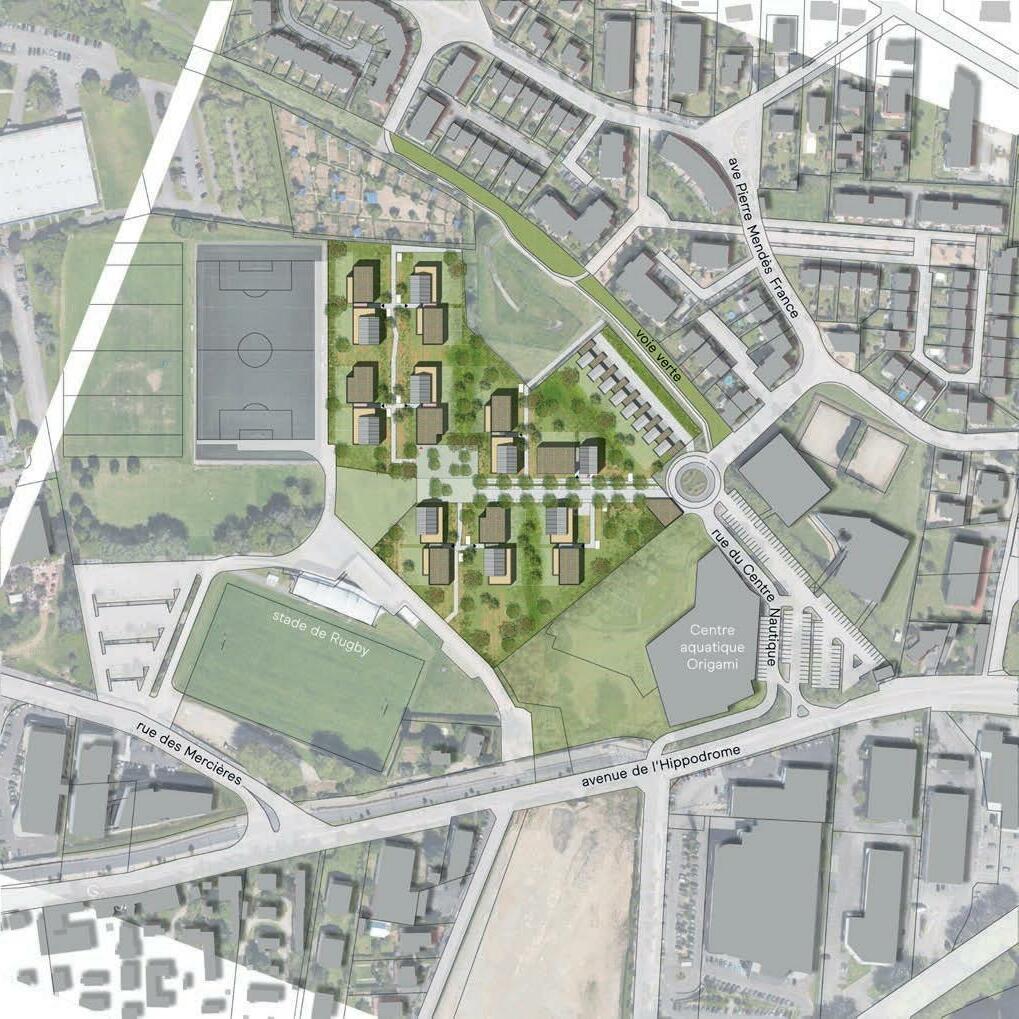

© p. 4 Opération : Ensemble de 9 immeubles de logements (R+2+VETC) + 8 maisons (R+1) Lieu : Site du Loup Pendu, Rillieux la Pape (69) Agence d’architecture : BBC et associés Collaboration : UrbaLab Maître d’ouvrage: Phases : ESQ/APS/PC Surface terrain : 28 690m² Nombre de logements : 215 logements Année mission : 2019/2020 O O E O E O E O E O E O E O E ORIENTATION CENTRALITÉ ACCÈS EPANNELAGE GABARIT COUTURES ALIGNEMENT 04 Volumétrie d ensemb e O E O Voieverte O 2 1 3 1 1 1 2 1 1 1 3 3 3 2 2 2 2 1 O E 2 3 Création de 4 volumes de base : > Volume toiture 2 pans > Volume terrasse VETC > Volume terrasse sans VETC > Volume d'articulation, éclairage naturel des parties communes 1 2 3 4 4 1 Grâce à 4 volumes de base, composer le projet pour obtenir une sensation de richesse volumétrique et de variation, sans répétition O E 2 1 3 1 1 1 2 1 3 2 COGV 2 3 Création de 4 volumes de base : > Volume toiture 2 pans > Volume terrasse VETC > Volume terrasse sans VETC > Volume d'articulation, éclairage naturel des parties communes 1 2 3 4 1 Grâce à 4 volumes de base, composer le projet pour obtenir une sensation de richesse volumétrique et de variation, répétition COGV paysage Urbalab ingénierie environnement échelle 1:1500, date 09 décembre 2 3 Création de 4 volumes de base : > Volume toiture 2 pans > Volume terrasse VETC > Volume terrasse sans VETC > Volume d'articulation, éclairage naturel des parties communes 1 2 3 4 4 1 Grâce à 4 volumes de base, composer le projet pour obtenir une sensation de richesse volumétrique et de variation, sans répétition Vue d’ensemble
Vue
BBCetassociés Habitat ■ LOGEMENTS COLLECTIFS

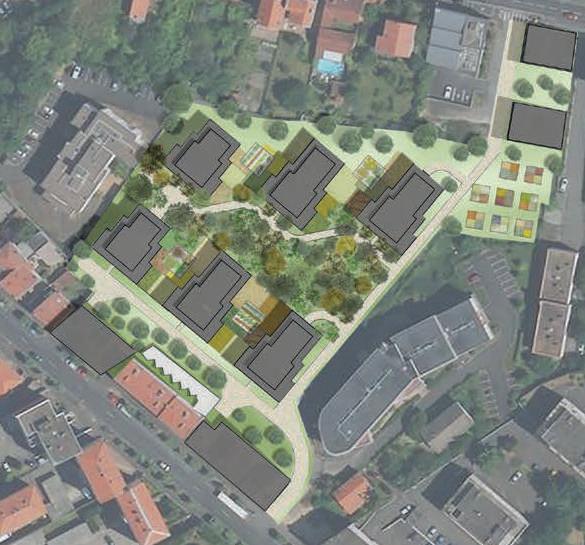

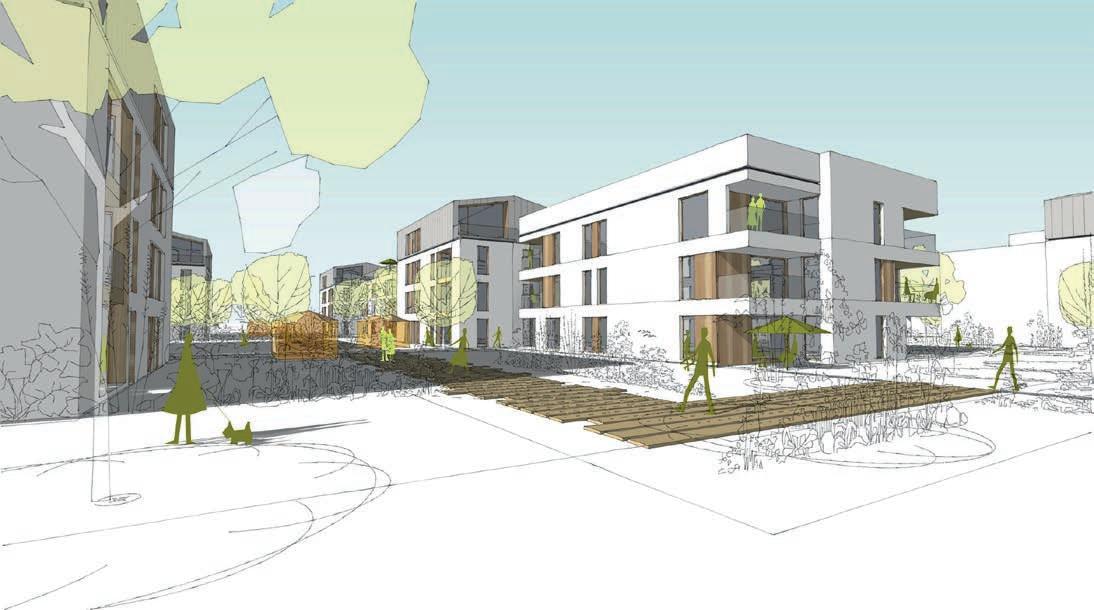

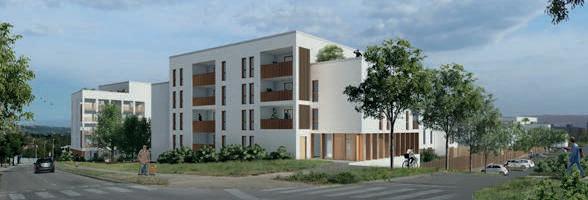

Opération : Ensemble de 5 immeubles de logements (R+2 VETC)
Lieu : Zac de St Hubert, L’Isle d’Abeau (38)
Agence d’architecture : BBC et associés
Collaborations : EXNDO et Marco Rossi Paysagiste
Maître d’ouvrage : SCI L’isle d’Abeau
Phases : ESQ/APS/PC
Surface terrain : 13 717m²
Nombre de logements : 188 logements
Année mission : août 2019

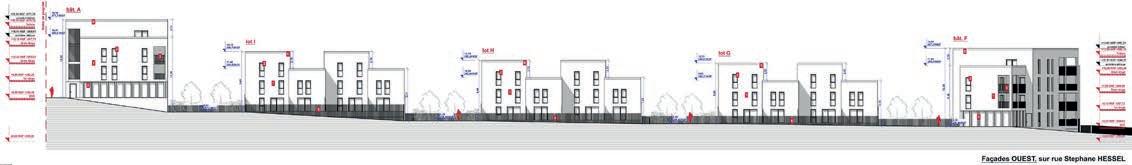

Les bâtiments sont implantés sur le pourtour du terrain. A l’est le long de l’avenue H. Bergson, s’élèvent 4 bâtiments de logements collectifs en R+4+attique, ainsi qu’une salle commune propre au fonctionnement de la copropriété au sud. Le long de la rue S. Hessel, au nord et au sud, des bâtiments de logements collectifs sont prévus en R+3+attique , tandis que 3 plots de logements intermédiaires sont en partie centrale . Chacun des plots est composé de 4 bâtiments implantés autour d’une courée.
Entre chaque bâtiment des césures permettent une large porosité visuelle pour apprécier le cœur d’îlot végétal dans sa dimension transversale.
A l’aplomb de la superstructure, le parc de stationnement est divisé en deux parties , est et ouest, chacun étant accessible par des rampes indépendantes.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 5 « RÉSERVE 2000 »
puis le DIRECTION GÉNÉRALE DES FINANCES PUBLIQUES EXTRAIT DU PLAN CADASTRAL Département ISERE Commune L'ISLE-D'ABEAU Section EI Feuille 000 EI 01 Échelle d'origine 1/1000 Échelle d'édition : 1/2500 Date d'édition : 05/08/2019 (fuseau horaire de Paris) Coordonnées en projection : RGF93CC45 Le plan visualisé sur cet extrait est géré par le centre des impôts foncier suivant : Bourgoin-Jallieu Pôle Topographique Gestion Cadastrale Nord Isere 22 Place Charlie Chaplin 38307 38307 BOURGOIN CEDEX tél. 0474938445 -fax ptgc.nord-isere@dgfip.finances.gouv.fr Cet extrait de plan vous est délivré par cadastre.gouv.fr 4271250 4271500 Boulevard St HU rue S t e phane HESSEL S 8 6 on depuis - rue S Hessel Département ISERE Commune L'ISLE-D'ABEAU Section EI Feuille 000 EI 01 Échelle d'origine 1/1000 Échelle d'édition : 1/2500 Date d'édition : 05/08/2019 (fuseau horaire de Paris) Coordonnées en projection : RGF93CC45 Le plan visualisé sur cet extrait est géré par le centre des impôts foncier suivant : Bourgoin-Jallieu Pôle Topographique Gestion Cadastrale Nord Isere 22 Place Charlie Chaplin 38307 38307 BOURGOIN CEDEX tél. 0474938445 -fax ptgc.nord-isere@dgfip.finances.gouv.fr Cet extrait de plan vous est délivré par cadastre.gouv.fr ©2017 Ministère de l'Action et des Comptes publics 1872750 4271250 4271500 Boulevard St HU rue S t e phane HESSEL Rés 380 0 L t p o e PC2 Zac de 5 5 5 5 3 2 3 5 89 6 1 3 8 5 0 3 3 A R+3 F R+3 R+2 R 2 R+2 LOT G LOT H LOT I R 2 R+1 R 2 R+1 1R 2 R+1 R 2 R+1 R+1 R 2 R+1 R 2 R+1 R+1 è oh--Aménagemen paysage vo no ce PC4b - - - - -C Avenue Henri BERGSON Rue Stephane HESSEL B o u e v a r d S t H u b e r t PC8 3 PC7: 1 PC7: 2 PC8: 1 PC8 2 Insertion Nord, au croisement du boulevard St Hubert et la rue S. Hessel Insertion Sud, depuis la rue S. Hessel Façades sud, sur venelles du bât. A et bât. B Façades est, depuis la rue S. Hessel (bât. A, I, H, G et F) Façades ouest, depuis le parc (bât. F, G, H, I et A) Plan Masse BBCetassociés Habitat ■ LOGEMENTS COLLECTIFS

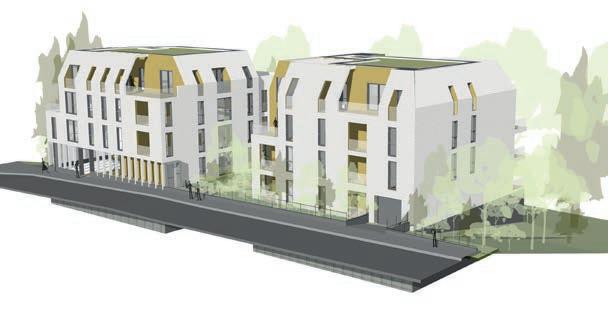

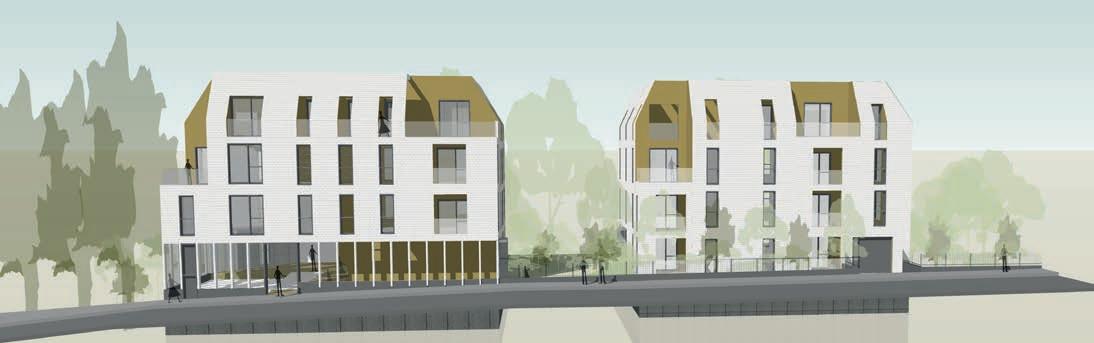

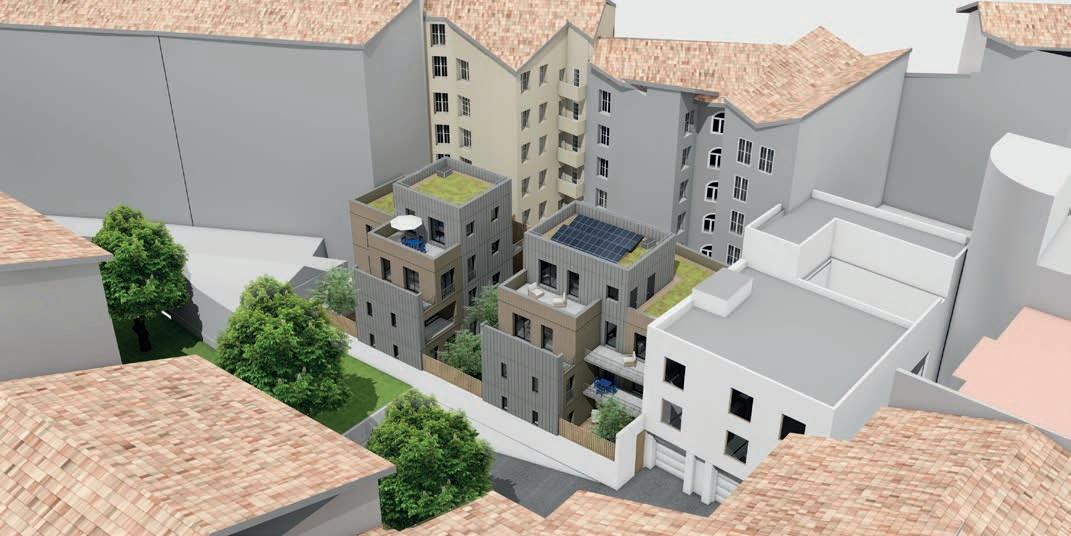

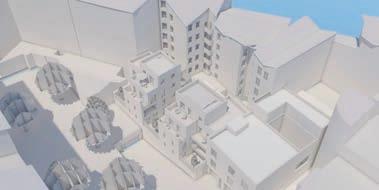

Opération : Création de deux immeubles de logements en R+2+Attique
Lieu : 30 cours Gambetta, Lyon (69)
Agence d’architecture : Atelier Renaud Balay
Maîtres d’ouvrage : Rhône Saône Habitat
Phases : APS/APD/PC
Surfaces : env. 665m² SDP Nombre de logements : 8 appartements
Année mission : novembre 2021
Extension de l’immeuble de logement existant en R+6, au 30 cours Gambetta. Changement de destination du commerce en RDC coté rue, en habitation. Aménagement de deux immeubles de logement en R+2+Attique en cœur d’îlot. Mutualisation de l’entrée / hall d’entrée / boîtes aux lettres / local poubelles / local vélos pour l’immeuble de logements existant en R+6 et l’extension en R+2+Attique. Création de la surface de pleine terre à hauteur de 10% . Pas de création de place de stationnement : proximité des stations de métro + tram + bus (2 places de stationnement déjà existantes en garage)
Le principe constructif retenu pour ce projet est une structure mixte bois/ béton/poutre métallique. L’ossature est en panneaux bois préfabriqué. Le revêtement est en bardage bois autoclave grisé + zinc
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©AtelierRenaudBalay p. 6 IMMEUBLES DE 8 LOGEMENTS EN CŒUR D’ÎLOT LE PROJET -Extension de -Changement -Aménagement coeur d ilôt -Mutualisation poubelles / local l extension en -SDP projet = -De la surface -Pas de création métro + tram (2 places de stationnement PRINCIPE CONSTRUCTIF -structure mixte -ossature en -revêtement en Gambetta -Extension -MutualisationAPS4 15 COUPE A - Longitudinale 22 10 / 2021 EXTENSION DE LOGEMENTS 1 : 100 1 : 500 20 - 145 - 00 A 3 HAUTEUR 20m BANDE DE PRINCIPALECONSTRUCTIBILITE HAUTEUR 20m BANDE DE PRINCIPALECONSTRUCTIBILITE HAUTEUR20 BCP HAUTEUR13 BCS HAUTEUR20 BCP HAUTEUR13 BCS HAUTEUR 20m BANDE DE CONSTRUCTIBILITE PRINCIPALE +12,70 +9,80 +9,80 Niv. dalle terrasse +8,70 9,80 2,90 Niv. dalle terrasse +8,70 5,00 5,90 4,96 0,30 2,95 5,00 +0,20 +6,00 -1,10 +0,21 +5,80 Niv. dalle R+3 +8,92 Niv. pignon sud +7,70 Niv. pignon sud +7,70 +12,70 Pleine terre Pleine terre Pleine terre Gabarit ancien volume Gabarit ancien volume RDC R+1 R+2 R+3 RDC R+1 R+2 R+3 Limite parcelle HOTEL 0,40 2,50 0,40 2,41 0,30 2,50 0,40 2,43 0,30 15 . COUPE ALongitudinale 15 COUPE ALongitudinale Bât B Bât A Bât B Parties communes ENTREE Bât A GSPublisherVersion 0.2.100.13 Etude EDL EDL EDL PROJET 10h00 12h00 GSPublisherVersion 0.2.100.13 APS5 18 HELIODON - Hiver 22 10 / 2021 EXTENSION DE LOGEMENTS 20 - 145 - 00 A 3 Etude - HELIODON HIVER Solstice 21décembre EDL PROJET 10h00 12h00 14h00 EDL PROJET EDL PROJET ÉTUDE HELIODON Coupe longitudinale - Façade SUD Maquette 3D Solstice 21 décembre Solstice 21juin Habitat
■ LOGEMENTS COLLECTIFS
Opération : Création d’une résidence sénior + Bibliothèque communale
Lieu : ST PIERRE DE CHANDIEU (69)
Agence d’architecture : ARTCAM Architectures
Maîtres d’ouvrage : commune
Phases : CONCOURS
Surfaces : env. 1500m² SDP Nombre de logements : 15 logements
Année mission : 2022
Ce projet consiste à étendre la bibliothèque communale (à 250m²) et construire une résidence sénior avec un espace intergénérationnel en RDC. Création de 34 places de stationnement sur un niveau de sous-sol d’env. 1000m². 15 logements sont répartis sur le Bât. A (logements sociaux) et le bât. B allant du T2 au T4. Le parc existant est aménagé pour créer une connexion entre l’école et centre bourg.
UNE FAILLE URBAINE ET PAYSAGERE
La morphologie bâtie au service des liaisons urbaines
charnière de la requalification urbaine en cours
de la trame verte et de la présence du végétal
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©ARTCAMArchitectures p. 7 RÉSIDENCE SENIOR + BIBLIOTHÈQUE GSPublisherVersion 2,45 6,42 7,96 9,23 8,52 ESPACE INTERGENERATIONNEL MINUMENT AUX MORTS PASSAGE VERS LE PARC BIBLIOTHEQUE Limite terrain Limite terrain 8,12 9,49 8,23 2,45 6,42 ESPACE INTERGENERATIONNEL PASSAGE VERS LE PARC PASSAGE COUVERT Limite terrain CRECHE + RAM Limite terrain enduit blanc crème parement bois lattes verticales toitures et murs pignons bardage metallique bac acier bardage bois vertical en claire-voie garde corps barreaudage vertical métallique FACADES SUD ET NORD FACADE NORD - côté parc FACADE SUD - rue Frindeau 20/05/2022 Mairie de Saint Pierre de Chandieu - CONCOURS - Résidence sénior - GROUPE MAIA IMMOBILIER - ART-CAM Architectures - CETEAM NOTA document non destiné à exécution toute reproduction est interdite BAT A BAT B PARVIS PARKING ACCESACCES ETAGE ACCESACCES ETAGES Pente 16% 4% Pente 2% BIBLIOTHEQUE 248m ACCUEIL Espace du personnel Sanitaires Local Poubelles 8m Local Poubelles 12 Local Vélos 20m Vestiaires ESPACE INTERGENERATIONNEL 252m Sanitaires Cuisine PASSAGE PASSAGE emprise 478m emprise 323mSdB Ch 02 12 83 m Cuisine Dgt 3 24 Séjour 16 99 WC 2 52 m Pl Pl 3 27 BAT A ENTREE RESIDENCE SENIOR BAT B ENTREE RESIDENCE SENIOR ENTREEESPACEINTERGENERATIONNEL ENTREEBIBLIOTHEQUE La service La service N rue Frindeau Crèche et RAM PARC parking crèche Espaces publics Cellules brutes à aménager par la après rétrocession Logements Résidence sénior Espaes Résidence sénior Stationnements publics rétrocédés Zone collecte déchets Zone collecte déchets ech 1 250 20/05/2022 PLAN MASSE RDC N N N N La morphologie bâtie au service des liaisons urbaines rue Frindeau rue Frindeau rue Frindeau rue Frindeau parc parc parc crèche crèche crèche crèche LIAISON FRONT BATI AXE PLOTS Le ténement FRINDEAU est traversé par une liaison piétonne Un front bâ���� alignement de rue Faille créée dans le bâ���������������� dynamique 2 plots orientés au cœur d une trame végétale en centre bourg parc A B A B Le Frindeau La morphologie bâtie au service des liaisons urbaines UNE FAILLE URBAINE PAYSAGERE ech 1 500 20/05/2022 - Résidence sénior - GROUPE MAIA IMMOBILIER - ART-CAM Architectures - CETEAM PLAN MASSE TOITURES 27,69 4,98 29,44 16,11 24,54 8,13 28,77 17,71 N R D 4 9 CentreBourg Création d un Parc La charnière de la requalification urbaine en cours UNE LIAISON PIETONNE Le Frindeau Groupe scolaire Requalidication de la rue du Clos du centre N R D 4 9 L'amplification des trames vertes / de la présence du végétale UNE LIAISON PAYSAGERE CentreBourg Création d un Parc Groupe scolaire Requalidication de la rue du Clos du centre Le Frindeau N rue Frindeau Groupe scolaire Crèche et RAM Salle Marcelle Genin PARC ech 1:500 20/05/2022 Mairie de Saint Pierre de Chandieu - CONCOURS - Résidence sénior - GROUPE MAIA IMMOBILIER - ART-CAM Architectures - CETEAM PLAN MASSE TOITURES document non destiné à l exécution, toute reproduction est interdite 27,69 4,98 29,44 16,11 24,54 8,13 28,77 14,49 17,71 N CentreBourg N R D 1 4 9
des trames vertes /
présence du
Bourg Création d un Parc Groupe scolaire Requalidication de la rue du Clos du centre Le Frindeau N rue Frindeau avenue Amédée Crèche et RAM Salle Marcelle Genin PARC parking crèche ech 1 500 20/05/2022 Mairie de Saint Pierre de Chandieu - CONCOURS - Résidence sénior - GROUPE MAIA IMMOBILIER - ART-CAM Architectures - CETEAM PLAN MASSE TOITURES NOTA document non destiné à exécution toute reproduction est interdite 27,69 4,98 29,44 16,11 24,54 8,13 28,77 14,49 17,71 N CentreBourg d un Parc N R 4 9 L'amplification des trames vertes / de la présence du végétale UNE LIAISON PAYSAGERE CentreBourg Création d un Parc Groupe scolaire Requalidication de la rue du Clos du centre Le Frindeau N rue Frindeau avenue Amédée Crèche et RAM Salle Marcelle Genin PARC parking crèche ech 1:500 20/05/2022 CONCOURS - Résidence sénior - GROUPE MAIA IMMOBILIER - ART-CAM Architectures - CETEAM PLAN MASSE TOITURES 27,69 4,98 29,44 16,11 24,54 8,13 28,77 17,71 N R D 1 4 CentreBourg Création d un Parc La charnière de la requalification urbaine en cours UNE LIAISON PIETONNE Le Frindeau Groupe scolaire Requalidication de la rue du Clos du centre N R D 1 4 L'amplification des trames vertes / de la présence du végétale UNE LIAISON PAYSAGERE CentreBourg Création d un Parc Groupe scolaire Requalidication de la rue du Clos du centre Le Frindeau N
Habitat
L'amplification
de la
végétale UNE LIAISON PAYSAGERE Centre-
rue Frindeau Groupe scolaire Crèche et RAM Salle Marcelle Genin PARC
■ PROGRAMME MIXTE
La
L’amplification
Plan RDC

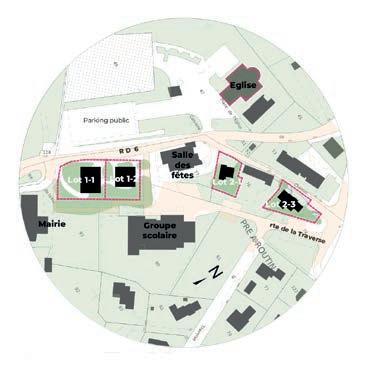

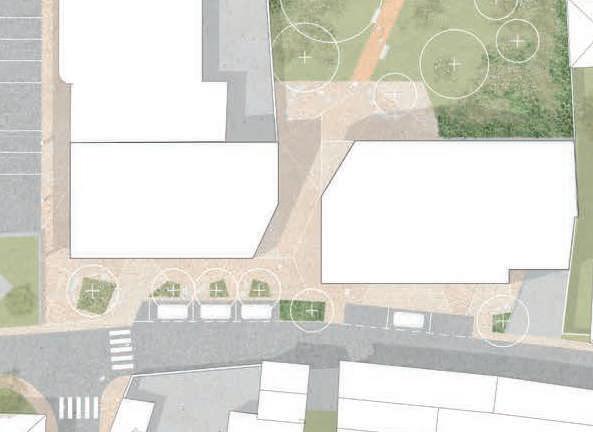

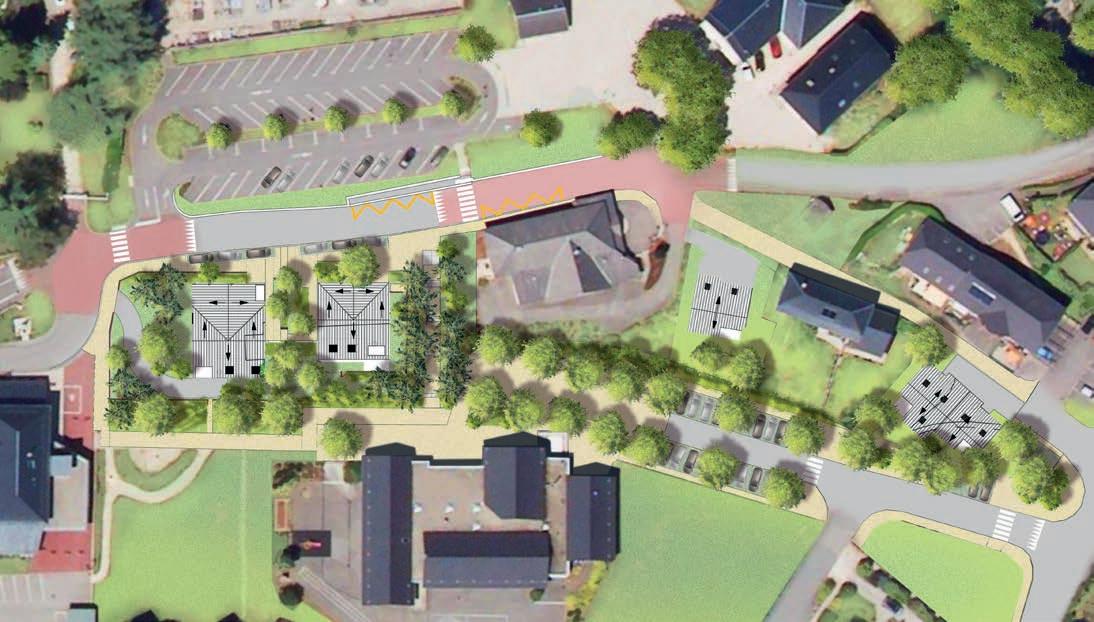

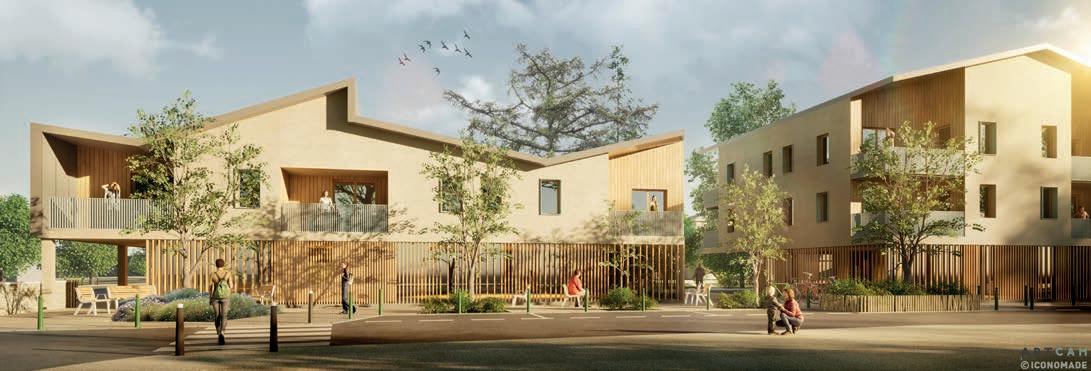

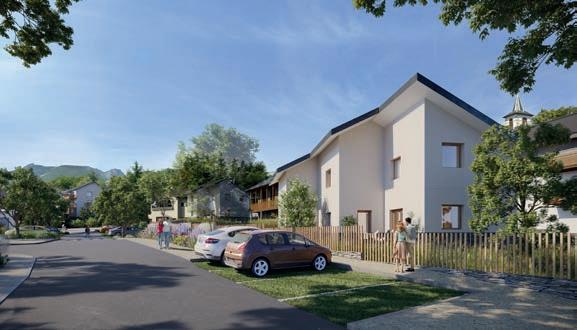

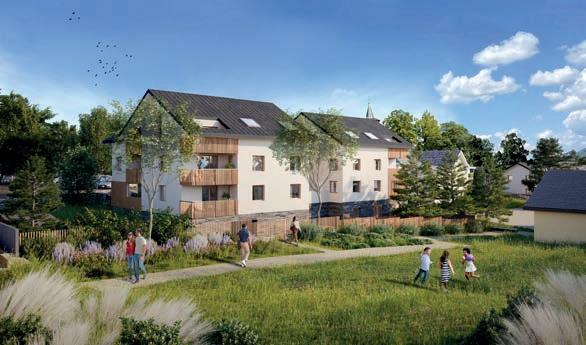

Opération : 2 immeubles de logements collectifs + crèche + commerce + 1 maison individuelle et 2 maison mitoyennes
Lieu : Montagnole (73)
Agence d’architecture : ARTCAM Archit. Maîtres d’ouvrage : commune
Phases : CONCOURS
Surfaces : Lot1-1: 808m²/Lot1-2 : 619m²
Lot 2-1: 410m²/Lot 2-3 : 531m²
Année mission : 2022

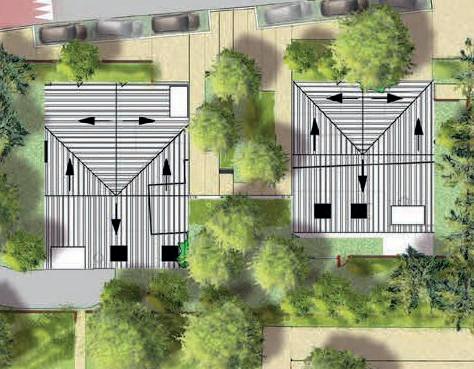

Programme mixte reparti sur plusieurs lots. Création d’un ensemble de logements, 11 appartements répartis sur le bât. A et bât. B (du T2 au T4). 7 places de stationnements sont logés sous le bât. A, dans parking semi-enterré et 6 places sont en extérieur. Côté rue et au RDC, dans le bât. A, un commerce de 95m² et une crèche de 130m² dans le bât. B prennent place. Un parvis piéton est aménagé. Un jardin collectif est offert aux résidents côté pente. Sont dessinées : une maison individuelle T5 de 107m² est crée et des maisons mitoyennes T4 de 92m² e+ T3 de 76m², toutes avec jardins privatifs. Harmonie constructive : toitures en bac acier/ parement pierre de schiste grise / enduit blanc froid coton / bardage bois vertical en claire-voie.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©ARTCAMArchitectures p. 8 LOGEMENTS COLLECTIFS + SERVICES + MAISONS ech 1 500 08/07/2022 Mairie de Montagnole - Construction de logements + commerce + espace associatif - ALLIADE HABITAT - ART-CAM Architectures - Atelier Anne Gardoni PLAN MASSE TOITURES NOTA document non destiné à l exécution toute reproduction est interdite N Ecole communale Eglise St André Salle des fêtes Mairie Parking Lot 1-1 Lot 1-2 Bat A Bat B Lot2-1 Lot 2-3 RD6 RD6 Rte dela Traverse chemindel'église ESPLANADE Délimitation des lots Lot 1-1 Surface : 808m² CES 242m² (=30% PLUiH) CPT = 325 m² (>40% PLUiH) Lot 1-2 Surface : 619m² CES = 186m² (=30% PLUiH) CPT 276m² (>40% PLUiH) Lot 2-1 Lot 2-3 Surface : 410m² CES = 74m² (<30 % PLUiH) CPT = 219m² (>40 % PLUiH) Surface : 531m² CES = 136m² (<30 % PLUiH) CPT = 219m² (>40 % PLUiH) Plan Masse
La
requalification urbaine en
chef lieu
L’amplification
UNE LIAISON PIÉTONNE
charnière de la
cours du
UNE LIAISON Paysagere
des trames vertes et de la présence du végétal Habitat
■ PROGRAMME MIXTE
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©ARTCAMArchitectures p. 9 LOGEMENT COLLECTIF + SERVICES + MAISONS Maison Limite lot3 Limite lot3 chemin de église TN TN toitures bac acier parement pierre de schiste FACADES - COUPES FACADE SUD FACADE OUEST FACADE EST 7,00 4,47 4,26 7,00 4,38 -2,76 549,34 BELVEDERE BAT A BAT B Accès parking résidence Accès public piéton Terrasse privée logement Limite terrain Limite terrain PLACE DE LA MAIRIE TN Limite lotLimite lot2 Limite lotLimite lotEntrée parking couvert Jardin collectif 7,00 4,47 7,00 4,38 9,03 4,38 13,41 -2,09 550,01 0,60 552,70 0,00 552,10 BAT A BAT B Limite terrain Limite terrain PLACE DE LA MAIRIE BELVEDERE Accès public piéton Accès parking résidence SERVICE COMMERCES Limite lotTN TN Limite lotLimite lottoitures bardage bois vertical claire-voie enduit parement de FACADES EST ET OUEST FACADE EST - côté école primaire FACADE OUEST - côté route départementale GSPublisherVersion 1092.52.57.100 08 07/2022 Mairie de Montagnole - Construction de logements + commerce + espace associatif - ALLIADE HABITAT - ART-CAM Architectures - Atelier Anne Gardoni NOTA document non destiné à exécution toute reproduction est interdite 13,08 17,10 13,10 13,02 BAT A CES 242m BAT B CES 186m² T2 45 92 m T3 66 44 T3 T4 73 05 m T2 44 36 Ch 01 PMR 12 57 Ch 01 PMR 12 39 m Sdb + WC 93 Cuisine 6 48 Pl 0 66 m Sdb + WC Ch 01 PMR 12 17 Ch 03 10 02 m Ch 02 12 56 Cuisine 79 m Sdb + WC 6 68 m Pl 0 85 Cuisine 4 46 m Ch 02 93 Ch 01 Sdb + WC 87 Pl 0 55 Cuisine Séjour Cuisine 6 Séjour 23 09 m Pl Sdb + WC 63 Ch 01 11 93 Ch 02 10 84 Séjour 15 81 Pl Dgt 8 54 m Dgt Séjour Dgt Séjour 17 68 Pl Dgt 00 Dgt Loggia 33 Loggia Loggia 8 90 2 Loggia 8 90 08/07/2022 Mairie de Montagnole - Construction de logements + commerce + espace associatif - ALLIADE HABITAT - ART-CAM Architectures - Atelier Anne Gardoni NOTA document non destiné à exécution toute reproduction est interdite 15,17 8,15 15,25 19,35 15,36 3 places de stationnement collecte déchets 3 places de stationnement ENTREE BAT A ENTREE BAT B ACCES PARKING RESIDENCE ENTREES COMMERCES ENTREES SERVICES BAT A CES 242m BAT B CES 186m² Accès piéton résident Délimitation des lots Ecole primaire Lot 1-1 Lot 1-2 ESPLANADE CHEMINEMENT PIETON ESCALEIR Cheminement public en pente douce RD 6 PARVIS BELVEDERE Jardin collec Maison3 T375m² Maison2 T489m² Accès maisons 2 et 3 3,20 3,30 5,21 5,50 SDPRDC 32,93m 2 SdE+cellier 426m 2 Séjourm 2 Cuisine 3,65m 2 Garage 1492m 2 SdE+WC 530m 2 Pl.0,85m 2 Cuisine 6,30m 2 Dgt4,04m 2 Pl.0,79m 2 Dgt266m 2 Terrassem 2 SDPRDC 3956m 2 Garage 1786m 2 8,09 0,30 7,60 10,12 SDPETAGE 53,13m 2 SdB8,76m 2 Ch.0112,46m 2 Ch.0310,15m 2 Ch.0214,17m 2 Comblesgarage 4,78m 2 Dgt536m 2 SDPETAGE 43,39m 2 Ch.021476m 2 SdB9,83m 2 Comblesgarage 4,13m 2 Dgt546m 2 Ch011302m 2 N Maison éxistante conservé Maisons mitoyennes 2 (T4) & 3 (T3) - PLAN MASSE Maison 2 (T4) - R+1 Maison 3 (T3) - R+1 chemindel'église route de l'école Maisons 2 & 3 - PLANS Maison 2 T4 92 6m Maison 3 T3 76m² Jardin privé 2 places privées Jardin privé RtdelaTraverse HABITAT - ART-CAM Architectures - Atelier Anne Gardoni Maisons 2 & 3 - PLANS Accès maison 3,30 5,21 5,50 SDPRDC 3293m 2 SdE+cellier 426m Séjour2143m Cuisine 365m Garage 1492m Séjour2227m 2 SdE+WC 530m 2 Pl085m 2 Cuisine 630m 2 Dgt404m 2 Pl079m 2 Dgt266m 2 Terrasse1262m 2 Terrasse1191m SDPRDC 3956m 2 Garage 1786m 8,09 0,30 7,60 10,12 SDPETAGE 5313m SdB876m 2 Ch011246m 2 Ch031015m Ch021417m Comblesgarage 478m 2 Dgt536m SDPETAGE 4339m Ch021476m 2 SdB983m Comblesgarage 413m Dgt546m 2 Ch011302m 2 N Maison 3 T3) - RDC & 3 (T3 - PLAN MASSE Maison 2 T4) - RDC Maison 2 T4 - R+1 Maison 3 (T3) - R+1 Maison T 76 2 places privées RtdelaTraverse ech 100 200 08 07 2022 Mairie de Montagnole - Construction de logements espace associatif - ALLIADE HABITAT - ART-CAM Architectures - Atelier Anne Gardoni Maisons 2 & 3 - PLANS NOTA document non destiné exécution toute reproduction est interdite Maison3 T375m Maison2 T489m Accès 2 et 3 3,20 3,30 5,21 5,50 SDPRDC 3293m SdE+cellier 426m 2 Séjour2143m 2 Cuisine 365m 2 Garage 1492m 2 Séjour2227m 2 SdE+WC 530m Pl085m Cuisine 630m Dgt404m Pl079m Dgt266m 2 Terrasse1262m Terrasse1191m 2 SDPRDC 3956m 2 Garage 1786m 2 8,09 0,30 7,60 10,12 SDPETAGE 5313m 2 SdB876m 2 Ch011246m 2 Ch031015m 2 Ch021417m 2 Comblesgarage 478m Dgt536m 2 SDPETAGE 4339m 2 Ch021476m SdB983m 2 Comblesgarage 413m 2 Dgt546m Ch011302m N N Maison éxistante conservé Maison 3 (T3) - RDC Maisons mitoyennes 2 (T4 & 3 (T3 - PLAN MASSE Maison 2 T4) - RDC Maison 2 T4) - R 1 Maison 3 (T3 - R 1 chemindeléglise route de l école Maisons 2 & 3 - PLANS Maison 92 Jardin privé 2 places privées Jardin privé RtdelaTraverse LOT 1 (1 et 2) - Bât. A et Bât. B LOT 2 (3) LOGEMENT COLLECTIF MAISONS MITOYENNES Façade Sud Façade Nord Plan Masse Plan R+1 Façade Est Façade Sud R+1 RDC Plan Masse Habitat ■ PROGRAMME MIXTE

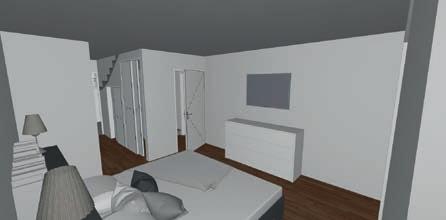

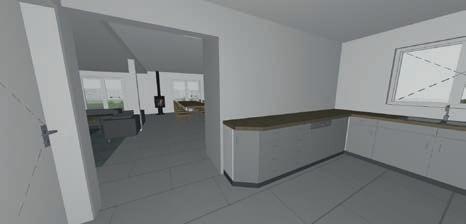

Opération : aménagement extérieur + rénovation maison individuelle
Lieu : Penvins (56)
Agence d’architecture : ARTCAM Architectures
Maîtres d’ouvrage : M. CHARPENTIER
Phases : APS/APD/PC
Surfaces : Terrain 1171m² Maison 204m²
Année mission : 2022

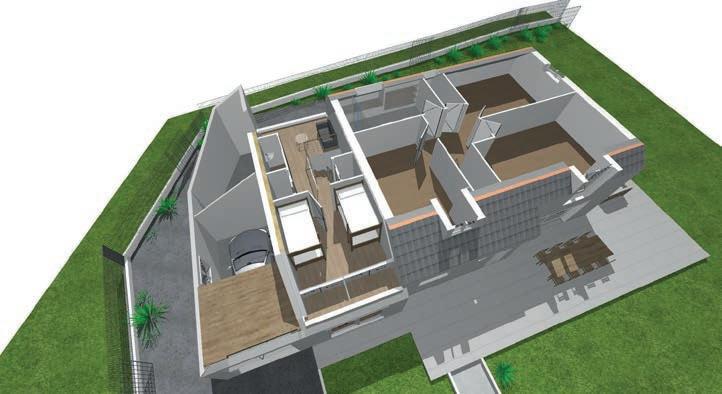

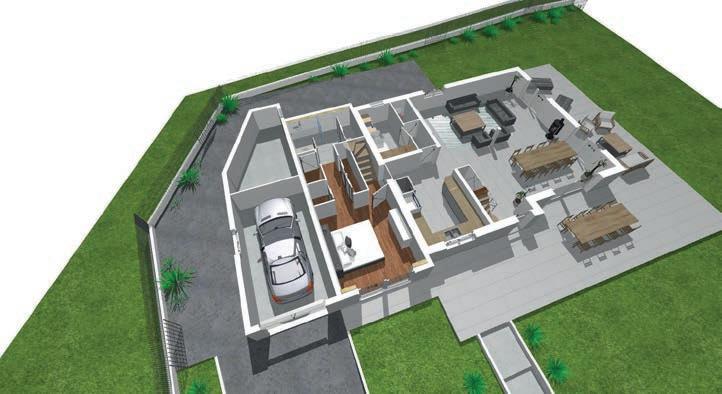

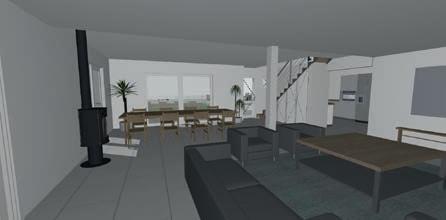

Transformation d ’un des deux garages , en une extension habitable. Au RDC est créé une chambre parentale + sdb + dressing (34m²). Au R+1, un espace nuit (dortoir) pourra prendre place dans l’avenir (env. 20m²). Côté ext. à l’Ouest, la surface existante goudronnée, réservée au stationnement est réduite pour agrandir la terrasse devant de la baie vitrée nouvellement installée.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©ARTCAMArchitectures p. 10 AMÉNAGEMENT EXTÉRIEUR + RÉNOVATION MAISON N 14,87 34,19 32,90 9,11 24,41 4,37 Terrain pétanque 54 40 m2 8 00 m2 Parcelle voisine Potager SdE 5 92 m Cave 12 99 m2 Dgt 1 07 m2 Jardin 580 27 m2 Master Bedroom 14 68 m2 Gravillons 64 51 m2 Dress 1 96 m2 WC 1 77 m2 Pl 2 09 m2 Dgt 2 87 m2 Pl 1 07 m2 Cuisine 14 34 m2 Dgt 1 82 m2 Cellier 7 14 m2 WC 1 70 m2 Séjour 53 87 m2 19,68 3,19 3,77 3,21 14,85 Herbe prairie 34 85 m2 Bordure en pente Bordure en pente Bordure Muret + grillage treillis soudé Muret + grillage treillis soudé Muret grillage souple Muret + grillage souple Muret + grillage souple Muret grillage souple Terrasse 114 23 m2 Garage 2 19 31 m2 Entrée 4 34 m2 Parking 100 12 m2 Pl 2 04 m2 Parking 34 45 m2 R+1 + combles RDC Cave + Garage R+1 Dortoirs Plan masse Rénovation 7 Chemin TITRE : MAISON ECHELLE FORMAT PHASE : N° 401 NOTA tout propriété de conséquence servir comme utilisation serait d ouvrage Maître Mme et Christophe 7 chemin Tel : 04 xx ART-CAM Tel : 04 72 Equipe A21 Modifications Sylvain GARNODIER Le castellia Villars Les Tel : 0478069102 Economie Architecte NOTA : document non destiné à l exécution toute reproduction est interdite AXO RDC coupée AXO R+1 coupée Vue Master bedroom 1 AXOS et vues Master bedroom SdE Salon Séjour Cuisine Cellier buanderie WC Garage Dortoir Salle de jeux Cave SdB Chambre 3 Chambre 2 Chambre 4 WC Pl Garage Cave 19/04/2022 Pl Pl GSPublisherVersion 1012.56.61.100 NOTA document non destiné à l exécution toute reproduction est interdite AXO RDC coupée AXO R+1 coupée Vue salon Salle de bain du haut Cuisine Vue Master bedroom 1 AXOS et vues Master bedroom SdE Salon Séjour Cuisine Cellier buanderie WC Garage Dortoir Salle de jeux Cave SdB Chambre 3 Chambre 2 Chambre 4 WC Pl Garage Cave Pl Pl GSPublisherVersion 999.57.61.100 NOTA document non destiné à l exécution toute reproduction est interdite 9 11 m2 1,35 1,80 2,10 2,40 1,80 1,05 1,35 11,01 4,04 14,87 34,19 32,90 9,11 24,41 7,65 3,98 11,63 14,85 1,70 1,94 1,40 18,49 3,90 3,00 1,00 0,40 3,00 0,75 2,50 2,10 0,30 0,35 0,58 3,00 4,48 13,60 4,00 4,37 1,16 Terrain pétanque 54 40 m2 8 00 m2 Parcelle voisine EU Pl Pl Circulateur Pl Compteur Linky Inter aspirateur Regard Egout ? déplacer Pergola bioclim ? Potager SdE 3 99 m2 Bureau 8 73 m2 Dgt 9 65 m2 Jardin 562 73 m2 Master Bedroom 15 27 m2 Gravillons 64 51 m2 Dressing 10 31 m2 Dgt 1 82 m2 Cellier 7 14 m2 WC 1 70 m2 Séjour 56 06 m2 Cuisine 14 38 m2 SdE 8 98 m2 Terre végétale 170 66 m2 0,50 0,63 8,70 5,30 5,71 4,04 3,44 19,68 3,19 11,63 18,49 3,77 3,21 14,85 14,47 2,92 BBQ Herbe prairie 102 46 m2 Herbe prairie 34 85 m2 Rajout porteur Salon été Terrasse 104 17 m2 Garage 23 82 m LT 9 04 m2 Cave 12 00 m Entrée 2 47 m2 WC 2 12 m 2 Parking 97 46 m2 R+1 + combles RDC Garage RDC Bureau Dress + SdB R+1 Dortoirs LT Cave RDC ESQ - Plan masse paysager mischantus graminé phormium tenxa rhododendrons potager bordure bastaing mélange sédum + herbacée ch de Kercado
Habitat ■ LOGEMENT INDIVIDUEL

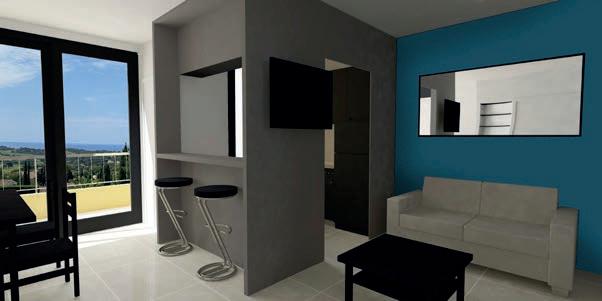

Opération : Rénovation appartement T1b dans résidence de tourisme balnéaire
Lieu : La Croix Valmer (83)
Agence d’architecture : Atelier RB
Maîtres d’ouvrage : Mme CRESPIN
Phases : APS/PERSPECTIVES AMBIANCE
Surfaces : env. 40m² SDP +Terrasse 5m²
Année mission : novembre 2021
Cet appartement balnéaire a été repensé pour optimiser l’espace existant. Les volontés étaient de supprimer la «chambre» cabine pour créer une vrai chambre parentale avec placard et fenêtre. Les pièces d’eaux devaient être réaménagées pour devenir un espace plus confortable. Pour offrir un plus grand espace de vie, la terrasse couverte a été supprimée pour agrandir la salle à manger ainsi que la salon. La cuisine a été repensée pour s’ouvrir sur le séjour. Enfin pour agrandir la perspective, un seul revêtement de sol en carrelage grand format s’étend de l’entrée jusqu’à la terrasse ouverte.

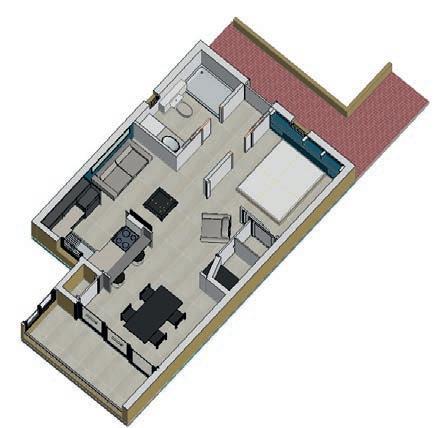

ETAT DES LIEUX
PROJET
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©AtelierRenaudBalay p. 11 RÉNOVATION APPARTEMENT EDL # Description de Projet 1:50 1:20 36 Appartement Croix Valmer CE 148 95 995 5 555 75 205 127 5 15 178 7 95 5 15 49 5 268 7 160 67 296 437 7 144 7 84 530 223 Pl Hall Chambre BBQ Terrasse Couverte Etagère SOL TRAVERTIN 60X90 Salle de bains Surface : 2 16 m2 Cabine Surface : 3 28 m2 Chambre à coucher Surface : 6 22 m2 WC Surface 1 09 m2 Pl Surface :0 45 m Cuisine Surface : 3 72 m2 Hall Surface : 2 87 m2 Salle de séjour Surface : 8 18 m2 Terrasse couverte Surface : 8 80 m2 Terrasse ouverte Surface : 4 63 m2 Pl Surface :0 47 m ech 1/50 21 - 144 - 00 04 Perspective 01 / 07 / 2021 # Description de Projet 60 34 1 6 40 Appartement Croix Valmer Peinture taupe Ral 1019 Peinture Bleu Azur Ral 5009 Carrelage travertin 60x90 Meuble cuisine gris laqué ML R CE LV 148 10 100 10 262 433 75 895 67 296 127 5 15 280 5 15 128 3 67 5 12 259 20 15 180 1 5 212 7 5 279 Pl Etagère Groupe CLIM extérieur SOL TRAVERTIN 60X90 Sdb/WC Surface 4 13 m2 Pl Surface 0 35 m2 Terrasse ouverte Surface : 4 63 m2 Chambre à coucher Surface : 7 31 m2 Pl Surface :1 72 m2 Salle de séjour Surface : 17 73 m2 Hall Surface : 2 85 m2 Cuisine Surface : 4,01 m2 ech 1/50 Perspective depuis le salon_Projet Axonométrie coupée_Projet Entrée
Entrée
Habitat ■ LOGEMENT INDIVIDUEL

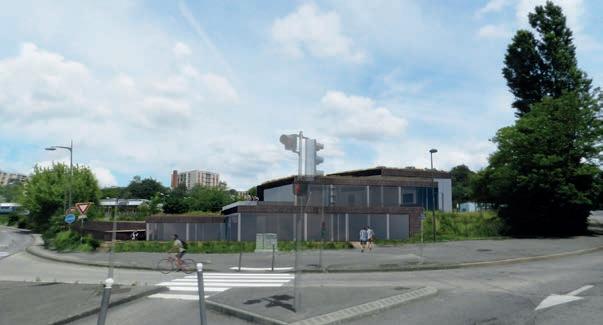

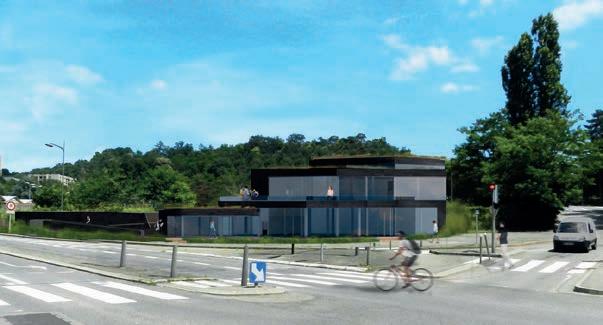

Opération : Création d’un magasin de Vélos «CultureVélo» (RDC+R+1)
Lieu : Av. du Chater/Chemin des Razes, Francheville (69)
Agence d’architecture : Eric Charpy
Maître d’ouvrage : CultureVélo
Phases : ESQ/PréPC
Surface projet : 1550m²
Année mission : mai 2018
Créée en janvier 2000, Culture Vélo est une enseigne connue et reconnue dans le marché du cycle. Le terrain concerné par ce programme est situé à l’intersection de deux grands axes, entre une zone commerciale, tertiaire et résidentielle. Sa forme est trapézoïdale et légèrement courbe, due à une desserte existante. Le parti pris du projet a été de s’aligner sur cette courbe et de créer 4 volumes qui s’ouvrent légèrement en direction des deux grands axes, orientés au sud de la parcelle. Les hauteurs du bâtiment varient entre le RDC et le R+1. Mais le jeux de niveaux entre acrotère, garde corps des toitures terrasses, permettent de donner un épannelage progressif en façade.
© CRÉATION DE CULTURE VÉLO
Accès livraisons Accès du personnel Accès piéton depuis parking Accès piéton Accès piéton Accès piéton R+1 R+1 RDC RDC Aire de livraisons N 197,78 197,80 197,78 197,80 193,30 195.10 194.60 195.70 196.65 197,80 193,30 193,12 197.00à l'acroterre TERRASSE canalisation vidage bassin débitcontroléde Pente %5 Pente 2 % Pente 2 % Toiture végétalisée Accès Accèspersonnel Accès mezzanineVers AVENUE DU CHATER CHEMIN DES RAZES Limitede propriété Limitede construction 299 33 m ERP R + 1 588 46 m acroterreà 197,00 Maîtres d ouvrage " FILYING 2010 Architectes Jean Louis MORLETThomas ALHAKIMEric CHARPY Création d un Culture Vélo Avenue du Chater69340 FRANCHEVILLE Plan Niveau 1 Niv + 197 80 Echelle 1 200 03 18 05 2018 EricCharpyArchitecte Plan Masse Plan R+1 Insertion 2 1 2 Insertion 1 ERP

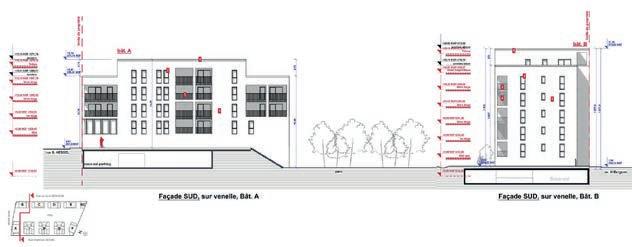

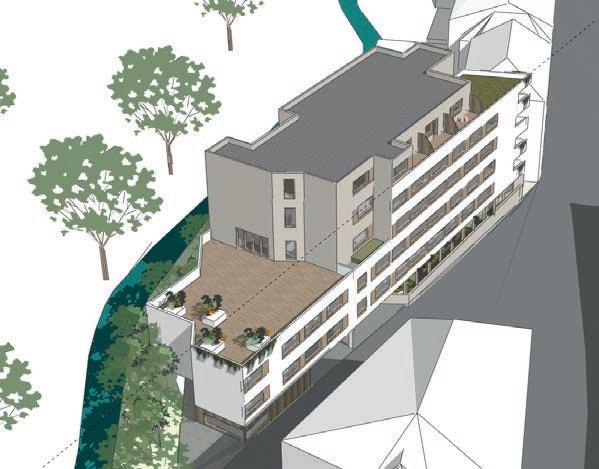

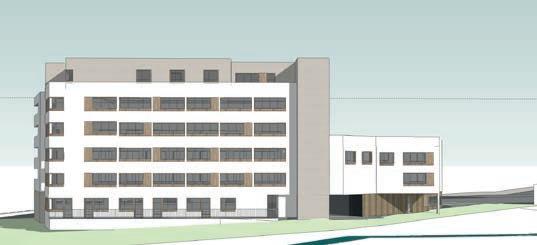

Opération : Création d’une résidence étudiante
Lieu : rue Marietton, Ecully (69)
Agence d’architecture : BBC et associés Maître d’ouvrage : Lamotte Promoteur
Phases : ESQ/Pré PC
Surface terrain : 1 458m² Nombre de logements : 92 chambres
Année mission : mars 2020
Création d’une résidence étudiante sur un terrain situé entre un axe passant, la rue Marietton et un petit cours d’eau contraignant donnant une limite de construction, en cas de risque d’inondation. Le projet comporte 92 chambres étudiantes de 20m² en moyenne. Les résidents ont accès à une salle commune en RDC et un espace végétalisé commun, à une toiture terrasse exposée au sud, à un local vélo privatisé et sécurisé en extérieur, et enfin à un parc de stationnement en sous-sol via un ascenseur à voiture depuis la rue. Quelques chambres présentent des terrasses privatives. De plus, un logement de fonction privatisé pour un concierge a été intégré au programme.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 13
ÉTUDIANTE
RÉSIDENCE
-3,0 -1 Sous-sol ±0,0 0 Rez-de-chaussée +2,8 1 R+1 +5,5 2 R+2 +8,3 3 R+3 +11,1 4 R+4 +13,9 5 VETC +16 6 6 Toiture 0 1 4 2 1 7 5 1 9 8 1 2 g 1 5 g 1 8 3 TN-Vo erie L ve HALL Sa e c mm ne Ter asse so ar um L m t e d e p o p é t é L m t e d e p o p é t é SR+ R 2 R 3 VETC RDC B d a cu T3 Toi u e ter asse non accessib e Po c e To ure e rasse non access b e TN 5% Coupe C0 ph é h 1 200 16 2020 date Plan de RDC 02 ESQ Asc voiture 604 0 m 425m2 2 7 ,0 C0 C 2 C C C 3 60 6 2 BCP 20m p e ne erre Avenue de verdun RueMarietton 10 ogements 1 2 3 4 5 7 pempr e souo 6 HALL 8 9 prospectH/2axeruisseau 10m/axeruisseau 10m/ axe ruisseau Entrée Sortie E é p é mur de soutainement Ruisseau Abr 2 oues 10 B d 1 8 m T1 T T T1 T T1 9 0 LE 3 3 L OM 1 1 m S WC 4 m T1 T 0 9 e e 7 9 T Coupe de principe longitudinale Façade principale sur rue Marietton Rue Marietton RueMarietton Façade secondaire côté jardin Plan RDC deLozanne69380Chazayd'Azergues PC2c 1:200 09/01/2019 Ind0 PlanprojetdesréseauxEU , EVetEPexistantsetàcréer 5 8 3 432 13 3 74 477 471 18 3 18 9 476 7 5 Chaudière EU EU EU EU EU N LEGENDE ConstructionneuveduprojetRéseauEPàcréerRéseauEPexistant RéseauEU , EVexistant Piècescomplémentaires N BBCetassociés ERP
1- MORPHOLOGIE DE LA PARCELLE
1- MORPHOLOGIE DE LA PARCELLE
1- MORPHOLOGIE DE LA PARCELLE
2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc
2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc
2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc
3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand paysage
3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand paysage
3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand
3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand
4- ÉPANNELAGE DIFFÉRENCIÉ S’adapter, grâce aux hauteurs, à l’environnement
4- ÉPANNELAGE DIFFÉRENCIÉ S’adapter, grâce aux hauteurs, à l’environnement urbain

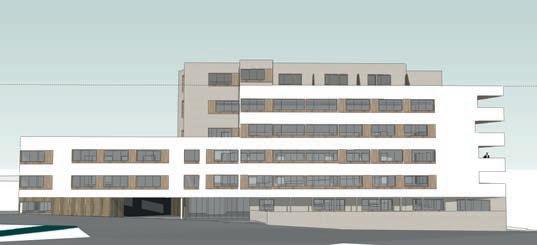

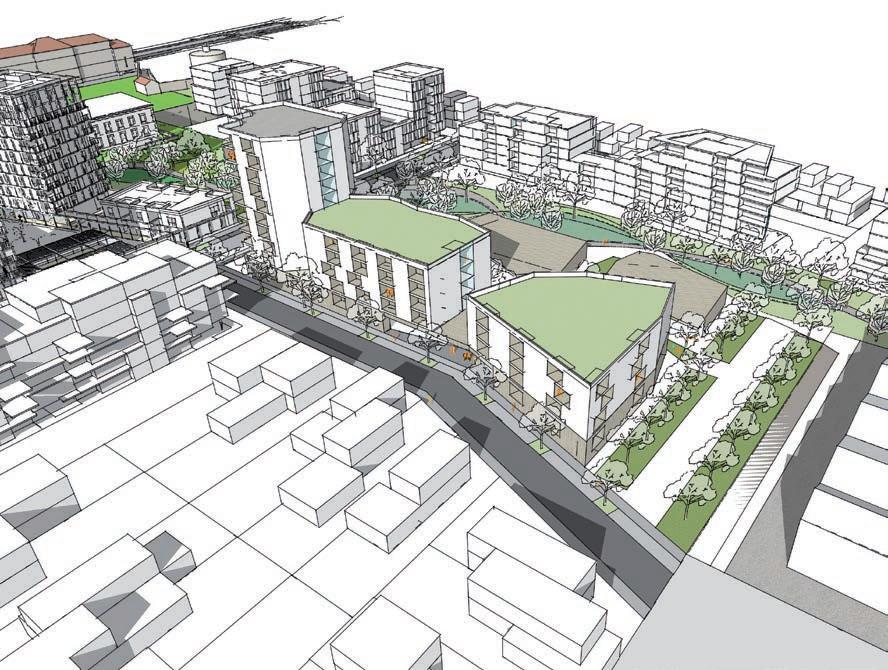

La résidence séniors (R3 au R+9) est le bâtiment principal sur rue. Un retrait dans le volume et en façade invite à pénétrer dans le hall vitré (transparence entre la partie publique et privée). Un entre-deux qui dessert tous les espaces : les services communs, les services techniques, les circulations des bât. A et B autour desquels s’organisent les logements . Le jardin collectif est en accès direct. Le restaurant , lové au cœur du parc possèdent des terrasses couvertes, afin de déjeuner dehors. La crèche s’installe au RDC à l’est du terrain et est entourée d’espaces verts. Conçue, elle aussi comme un objet indépendant , elle est largement vitrée afin que les enfants profitent de cet environnement privilégié.
4- ÉPANNELAGE DIFFÉRENCIÉ S’adapter, grâce aux hauteurs, à l’environnement urbain
ECOQUARTIER VAUBAN
5-
urbain
ECOQUARTIER VAUBAN
5- ÉCLAIRER NATURELLEMENT LES CIRCULATIONS
Des circulations intérieures comme véritables lieux de vie
ECOQUARTIER VAUBAN
6- UN PROJET CONNECTÉ Des liens forts avec l’existant et l’environnement proche et lointain
6- UN PROJET CONNECTÉ Des liens forts avec l’existant et l’environnement proche et lointain
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 14 CONCOURS RÉSIDENCE SENIORS DE L’ « ÉCOQUARTIER VAUBAN » Opération : Création d’une résidence séniors et d’une crèche Lieu : Lot C, Ecoquartier Vauban, Besançon (25) Agence d’architecture : BBC et associés Maîtres d’ouvrage : Ville de Besançon / CIC immobilier / Kaufman Broad Phases : CONCOURS Surfaces : 6 700m² SDP Année mission : mars 2020 ECOQUARTIER VAUBAN 29 ARCHITECTURE ET MATÉRIALITÉ 6 Travail sur la matérialité PISTES DE TRAVAIL ARCHITECTURAL Travail sur le socle Travail sur les loggias ECOQUARTIER VAUBAN 1- MORPHOLOGIE DE LA PARCELLE 4- ÉPANNELAGE DIFFÉRENCIÉ S’adapter, grâce aux hauteurs, à l’environnement urbain 2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc 3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand
UN
Des liens forts avec l’existant et
proche et lointain
Des circulations intérieures comme véritables lieux de vie
6-
PROJET CONNECTÉ
l’environnement
5- ÉCLAIRER NATURELLEMENT LES CIRCULATIONS
DE LA
S’adapter, grâce aux hauteurs, à l’environnement
1- MORPHOLOGIE
PARCELLE 4- ÉPANNELAGE DIFFÉRENCIÉ
ÉCLAIRER NATURELLEMENT LES CIRCULATIONS Des circulations intérieures comme véritables lieux de vie
28 SYNTHÈSE VOLUMÉTRIQUE 5
urbain
2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc
Des
6- UN PROJET CONNECTÉ Des liens forts avec l’existant et l’environnement proche et lointain 5- ÉCLAIRER NATURELLEMENT LES CIRCULATIONS
circulations intérieures comme véritables lieux de vie
ECOQUARTIER VAUBAN
6-
Des
5-
LES
Des circulations intérieures comme
lieux de vie
paysage
UN PROJET CONNECTÉ
liens forts avec l’existant et l’environnement proche et lointain
ÉCLAIRER NATURELLEMENT
CIRCULATIONS
véritables
28 SYNTHÈSE VOLUMÉTRIQUE 5 1-
4-
S’adapter,
aux hauteurs, à l’environnement urbain 2- DÉCOMPOSOTION DU PROGRAMME Résidence séniors sur rue Restaurant et crèche absorbés par le parc 3- SÉQUENÇAGE URBAIN Une rue ouverte sur le grand paysage 6- UN PROJET CONNECTÉ Des liens forts avec l’existant et l’environnement proche et lointain 5- ÉCLAIRER NATURELLEMENT LES CIRCULATIONS Des circulations intérieures comme véritables lieux de vie ECOQUARTIER VAUBAN 24 4_1 Organisation du rez-de-chaussée phase éche e 1:500 DATE? date Plan RDC - Usages 05 PHASE? e é PARKING 43 places CRÈCHE RESTAURANT AIRE DE JEUX RESIDENCE SENIORS phase échelle 1:500 DATE? date Plan RD C - Usages 05 PHASE? #NumMisPageDanSousEns i seméta PARKING 43 places CRÈCHE RESTAURANT AIRE DE JEUX RESIDENCE SENIORS phase éche le 1:500 DATE? date Plan RDC - Usages 05 PHASE? #NumMisPageDanSousEns s m PARKING 43 p aces CRÈCHE RESTAURANT A RE DE JEUX RESIDENCE SENIORS Espace remise en forme Salle polyvalente Local vélos Entrée parc Local vélos Entrée rue Personnels Local ordures Local technique Buanderie Salle de restaurant Bar Bibliothèque Personnels Déchets Cuisine Accès livraison Salon de coiffure Local ordures phase éche e 1:500 DATE? date PHASE? 8 6 PARKING 43 places CRÈCHE RESTAURANT AIRE D RESIDENCE SENIORS ECOQUARTIER VAUBAN 4_4 Organisation des niveaux esa ellehcé 005:1 ?ETAD etad snalP DR C / 2+R / 7+R 80 ?ESAHP 482 08 EHCÈRC RU TNA ERIA ED XUEJ D C LP NA 2+R LP NA 8+R 2T 2T 2T 1T 1T 2T 2T 1T 2T 1T 1T 1T 1T 2T 2T 2T 1T 1T 1T 2T 2T 1T 2T 2T 2T 2T 2T 2T 2T 2T 3+R 4+R 1T Bât. A Bât. B Ateliers d’artistes Futurs bâtiments écoquartier ECOQUARTIER VAUBAN 24 4_1 Organisation du rez-de-chaussée ph é h 1 500 DATE? date Plan RDC - Usages 05 PHASE? é PARK NG 43 p aces CRÈCHE RESTAURANT A RE DE JEUX RESIDENCE SENIORS phase échel e 1:500 DATE? date Plan RDC - Usages 05 PHASE? #NumMisPageDanSousEns é PARKING 43 places CRÈCHE RESTAURANT AIRE DE JEUX RESIDENCE SENIORS ph é h 1 500 DATE? date Plan RDC - Usages 05 PHASE? #NumM sPageDanSousEns é PARK NG 43 p aces CRÈCHE RESTAURANT A RE DE JEUX RESIDENCE SENIORS Espace remise en forme Salle polyvalente Local vélos Entrée parc Local vélos Entrée rue Personnels Local ordures Local technique Buanderie Salle de restaurant Bar Bibliothèque Personnels Déchets Cuisine Accès livraison Salon de coiffure Local ordures phase éche e 1 500 DATE? d t PHASE? 4 PARKING 43 p aces CRÈCHE RESTAURANT A RE RESIDENCE SENIORS Bât. A Bât. A Bât.A Bât. B Bât. B Bât. B Atelier d’artistes Atelierd’artistes Futur bâtiment écoquartier 1-Morhologie parcelle 4-Epannelage différencié 5-Eclairage naturel 6-Projet connecté 2-Décomposition programme 3-Séquençage urbain ECOQUARTIER VAUBAN 27 4_4 Organisation des niveaux phase éche e 1 500 DATE? d t Plans RDC / R+2 / R+7 08 PHASE? #N M P g D PARKING CRÈCHE RESTAURANT A RE DE JEUX RES DENCE SEN ORS PLAN RDC PLAN R+2 PLAN R+8 T1 T1 T2 T2 T2 T T T1 T1 2 T2 T2 T2 T1 T2 T2 T1 T2 T1 T2 T T1 T T2 T2 T T1 T T2 T2 T1 T2 T2 T2 T2 T T2 R+3 R+4 Bât. A Bât. B Ateliers d’artistes Futurs bâtiments écoquartier 27 C/R+2/R+7 08 #NumMisPageDanSousEns 8 0 AIREDEJEUX LANR+2 PLANR+8 T2 T1 T T1 T2 T2 T2 T1 T1 T1 T2 T2 T1 T2 T2 T2 T2 T2 T2 T2 T2 R+3 R+4 T1 Futurs bâtiments écoquartier 1 1 3 2 1 2 3 Résidence séniors Crèche Café/Restaurant
ECOQUARTIER VAUBAN
MORPHOLOGIE DE LA PARCELLE
ÉPANNELAGE DIFFÉRENCIÉ
grâce
BBCetassociés ERP
ERP
Opération : Rénovation et extension d’une école de production : Automobile Métallerie Usinage Menuiserie
Lieu : Vaulx-en-Velin (69)
Agence d’architecture : Atelier RB
Maîtres d’ouvrage : École Boisard
Phases : APS/APD/PC
Surfaces : terrain 31 237m² surf. construite 3 035m²
Année mission : 2021
L’école de production Boisard propose des formations techniques dans les métiers de l’industrie, de l’artisanat, de l’automobile, du bâtiment et des arts. La rénovation du site consiste à proposer un campus avec réfectoire, salle de cours et ateliers adaptés aux PMR, espaces extérieurs aménagés pour la déambulation et aux activités sportives. Le nouvel aménagement extérieur organise les espaces de stationnement autour d’ espaces verts arborés . Afin de donner une harmonie plus contemporaine à l’ensemble des bâtiments, des traitements partiels en ossatures bois et en métal animent les façades et se répondent en cœur de site.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ p. 15
PRODUCTION
©AtelierRenaudBalay
ÉCOLE DE
BOISARD

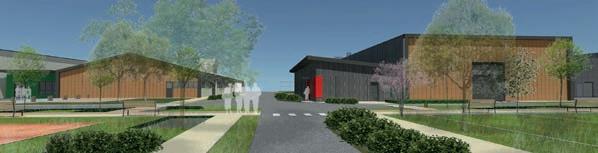

Vue 1 1 2 3 Vue 2
Façade Sud Bat. L
Vue 3

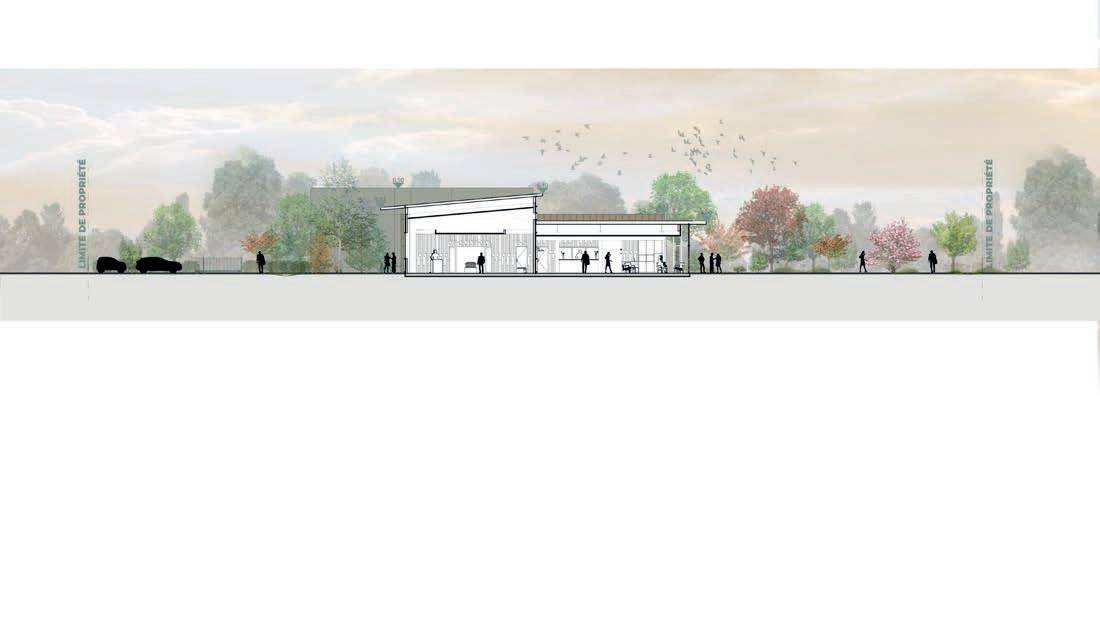

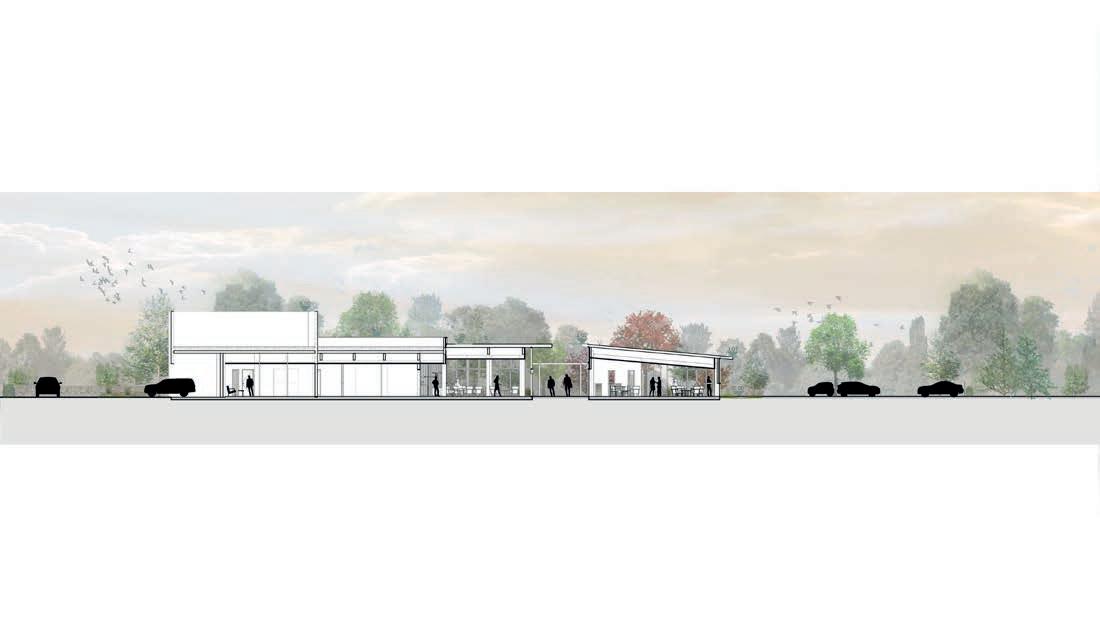

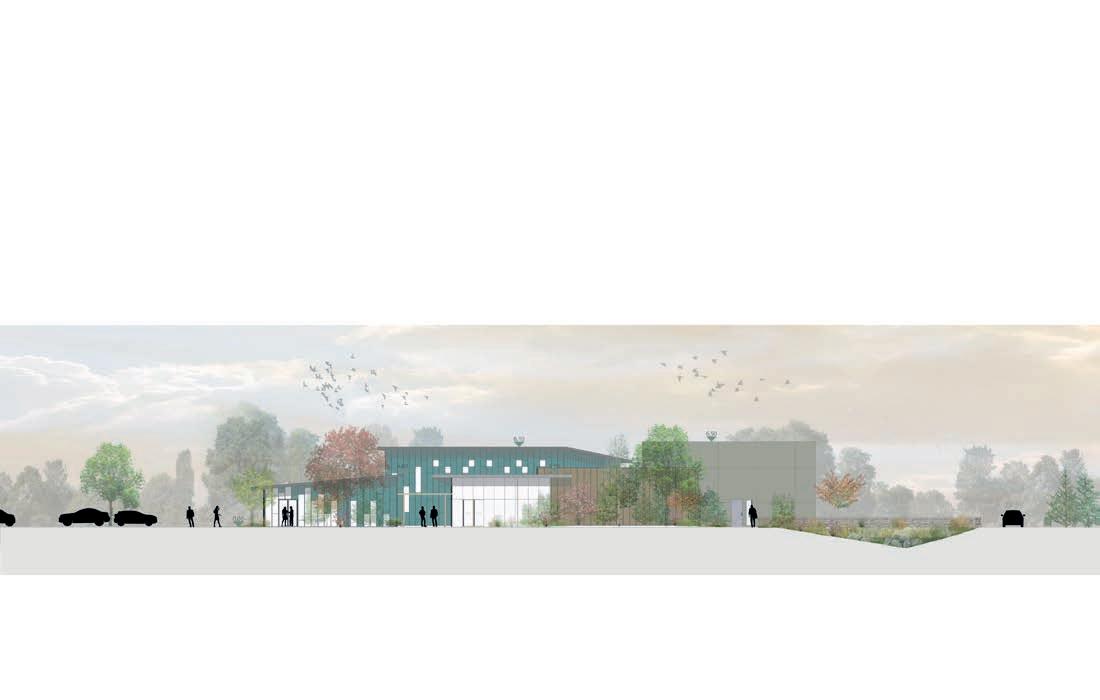

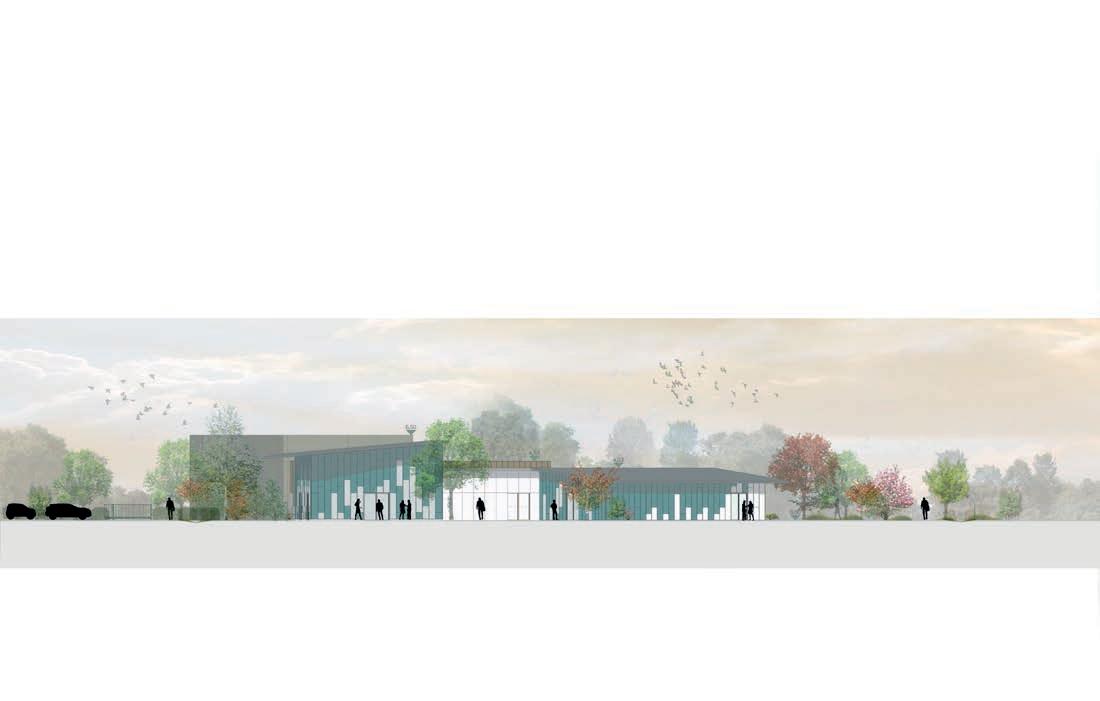

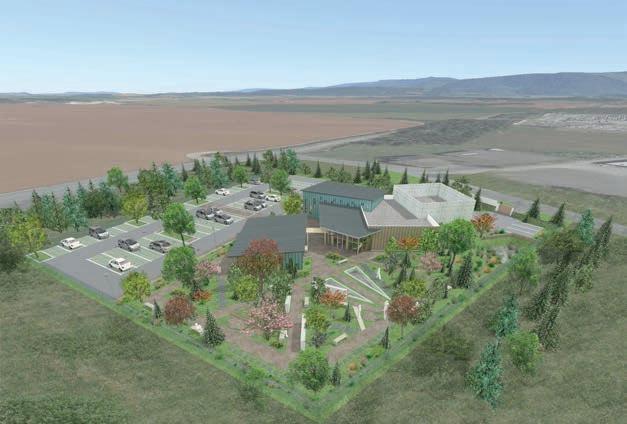

Opération : Création d’un crématorium + d’un jardin des souvenirs
Lieu : Blyes (01)
Agence d’architecture : ARTCAM Architectures
Maîtres d’ouvrage : mairie de BLYES + Société OGF
Phases : CONCOURS/APS/APD/PC
Surfaces : terrain 5 120m² + Bât. 600m²
Année mission : 2021/2022
Le terrain situé dans une ZAC est éloigné des habitations et des espaces publics communaux.
Les bâtiments en RDC offrent une qualité architecturale sur 600m². Les espaces intérieurs sont composés en 2 parties : une publique avec un espace d’accueil et de cérémonie ; l’autre privée , administrative et technique. L’espace extérieur est étendu avec une zone de stationnement, un parvis, un site cinéraire, comprenant un jardin du souvenir pour la dispersion des cendres, un columbarium, et des espaces concédés pour l’’inhumation des urnes
p. 16 VUE AXONOMETRIQUE SUD-EST Mairie de BLYES - Construction du Crématorium de Blyes - Route de Lagnieu BLYES 01150 - OGF - ART-CAM Architectures - CUBIC33 N° 12 format A3 GSPublisherVersion N FACADENORD-OUEST GSPublisherVersion N VUE DU JARDIN DU SOUVENIR PROPRIÉTÉ GSPublisherVersion BB' BB AA ' N GSPublisherVersion BB' BB' AA ' AA ' N COUPE BB' 1/200 COUPE AA ' 1/200 VUE DE L'ACCUEIL LIMITE DE PROPRIÉTÉ LIMITE DE PROPRIÉTÉ Mairie de BLYES - Construction du Crématorium de Blyes - Route de Lagnieu BLYES 01150 - OGF - ART-CAM Architectures - CUBIC33 N° 09 format : A3 Dgt Escalier technique Cérémonie Hall Bureau 17 31 m Dgt 8 72 m Visu Remise 11 61 m 14 m Dgt 46 62 m 9 60 m TGBT 3 09 L M 3 79 m Intro Four 48 84 CVC 3 33 m P 8 63 m 6 73 m Vest 6 73 Célé 7 18 Sanitaires 20 88 Convivialité 100 25 Kitchenette 10 85 Dgt 7 72 m Cellule 3 12 VISU N Parking visiteurs 43 places Jardin du souvenir Bassin d infiltration 155 m Parking personnel 3 places Sortie du site Corbillard Accès pompiers Parvis Entrée piétons Entrée du site Public et Privé PLAN 1/200 Mairie de BLYES - Construction du Crématorium de Blyes - Route de Lagnieu BLYES 01150 - OGF - ART-CAM Architectures - CUBIC33 N° 04 format A3 ERP

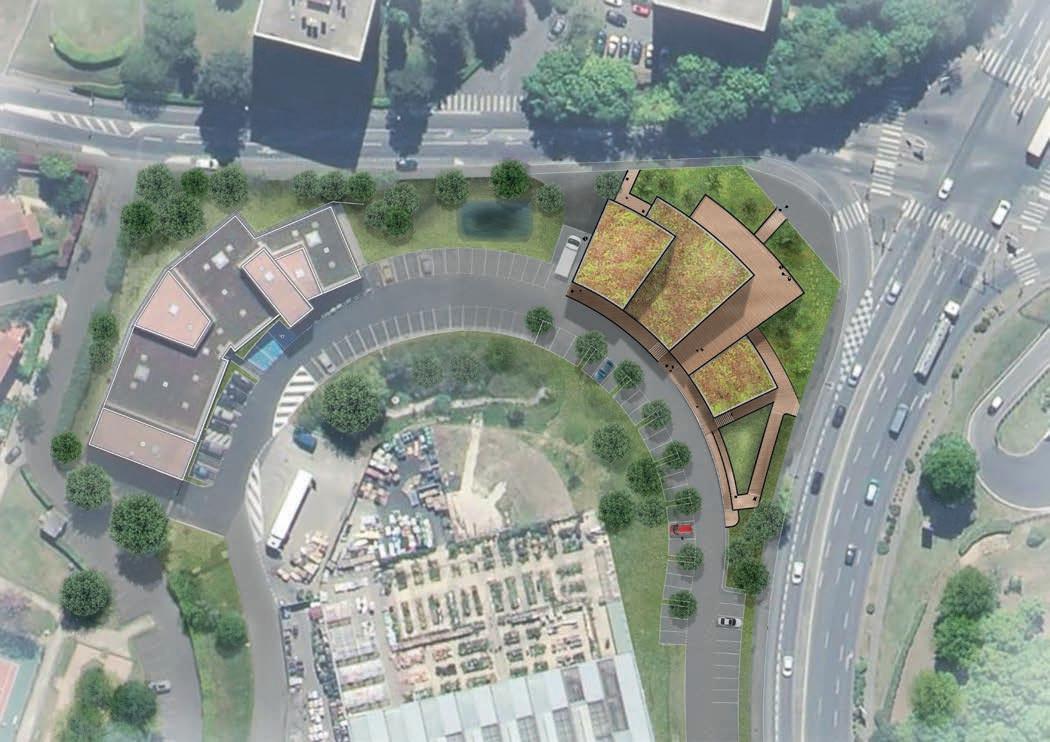

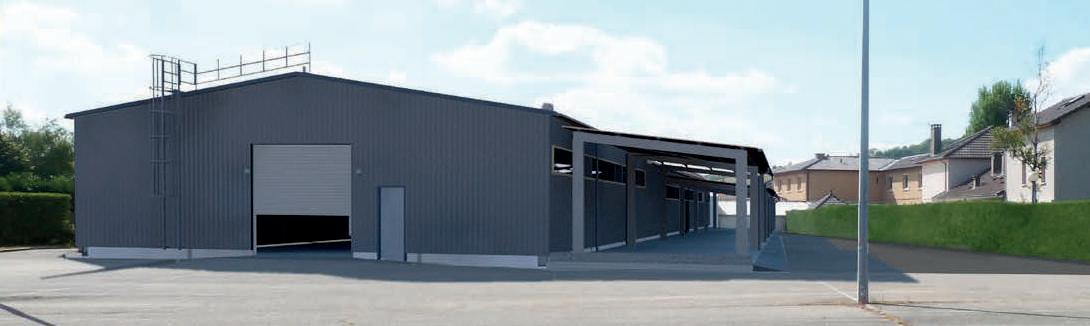

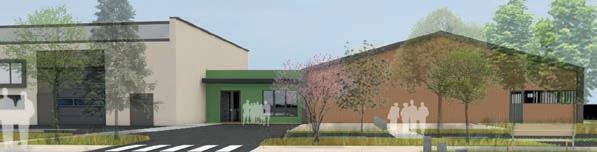

Opération : Rénovation et Extension du Syndicat Intercommunal des Eaux du Val d’Azergues
Lieu : Chazay d’Azergues (69)
Agence d’architecture : agence 2BR
Maître d’ouvrage : SIEVA
Phases : EDL/RELEVE/ESQ/PC
Surface terrain : 3 956m² Surface bâtiment : 1 030m²
Année mission : janvier 2019
Cette entrepôt est situé sur la commune de Chazay d’Azergues et permet le stockage et l’entretien des véhicules, matériels et matériaux du SIEVA. La mission consistait en la rénovation et la surélévation de la toiture (l’ancienne toiture contenant de l’amiante). De plus, il était souhaité d’ agrandir l’espace de stockage en extérieur sur la partie nord du terrain contre la façade du bâtiment. Ainsi, un abris à la structure métallique a été proposé, tout en laissant la possibilité d’acheminer les matériaux avec un véhicule. depuis l’entrée située côté parking.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 17 PC6b PC Ind 0 Insertion du projet dans son environnement proche N Photographie : état actuel Insertion paysagère Nord-Est Etat actuel Projet PC6b SIEVA - 183 route de Lozanne 69380 Chazay d'Azergues PC3a PC 1:150 09 / 01 / 2019 Ind 0 Coupe longitudinale 6 0 3 53 52 52 53 52 51 52 52 52 1 162 316 1 1 0 3 6 5 0 6 6 6 473 315 157 316 161 Chaudière Coupe longitudinale - Projet Coupe longitudinale - Existant Ligne de vie au faitage Ligne de vie au faitage Garde corps passerelle de l'échelle à crinoline Nouvelle toiture (isolation + bac cier simple peau) Hors projet Bâtiment concerné par le projet Hors projet Bâtiment concerné par le projet Plan de localisation SIEVA - 183 route de Lozanne 69380 Chazay d Azergues PC2c PC 1:200 09 / 01 / 2019 Ind 0 Plan projet des réseaux EU, EV et EP existants et à créer 3 43 13 7 47 471 18 18 47 7 Chaudière EU EU EU EU EU N LEGENDE Construction neuve du projet Réseau EP à créer Réseau EP existant Réseau EU EV existant Pièces complémentaires SIEVA - 183 route de Lozanne 69380 Chazay d'Azergues PC2c PC 1:200 09 / 01 / 2019 Ind 0 Plan projet des réseaux EU, EV et EP existants et à créer 5 36 432 13 74 477 471 183 18 476 75 Chaudière EU EU EU EU EU N LEGENDE Construction neuve du projet Réseau EP à créer Réseau EP existant Réseau EU EV existant Pièces complémentaires SIEVA - 183 route de Lozanne 69380 Chazay d'Azergues PC3b PC Ind 0 Coupe transversale 4 5 2 0 3 3 3 7 57 198 03 03 03 2 3 44 19 4 5 1 5 6 183 N Coupe transversale - Projet Coupe transversale - Existant Lignes de vie au faitage Nouvelle toiture (isolation + bac cier simple peau Extension - Abris RÉNOVATION ET EXTENSION DU SIEVA
Insertion façades est/nord Coupe B longitudinale ouest/est Coupe
transversale A A B B Agence2BR Plan RDC
A
Bâtiment Industriel
Design d’Espace

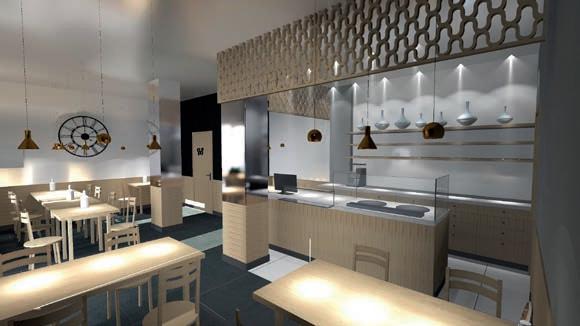

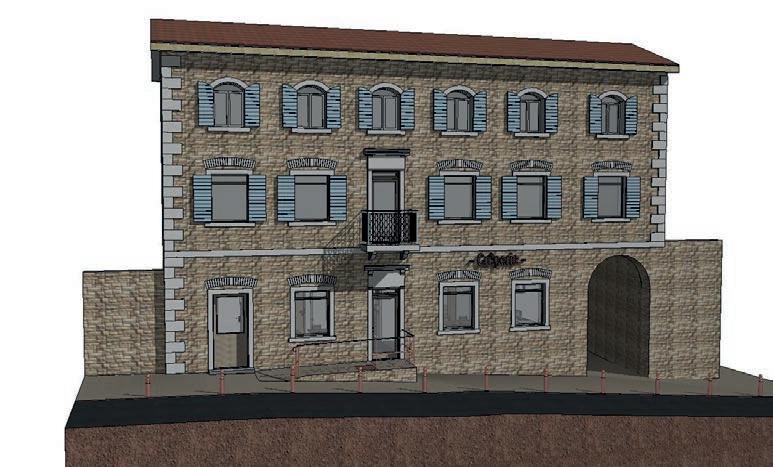

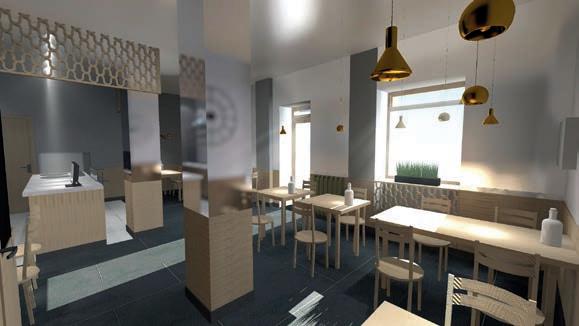

Opération : Réhabilitation ancienne poste en salon de thé/crêperie
Lieu : Chazay d’Azergues (69)
Agence d’architecture : agence 2BR
Maître d’ouvrage : Mairie de Chazay
Phases : EDL/RELEVE/ESQ/PC
Surfaces : 63m²
Année mission : décembre 2018
Création d’un salon de thé/crêperie en réhabilitant l’ancienne poste de Chazay d’Azergues. Un local situé au cœur du village ancien, bordant la place Platière et à proximité du Château de Chazay. Il était demandé de créer un lieu simple et chaleureux pour prendre un petit déjeuner ou le goûter. Le local mis à disposition devait être rénové, aménagé et adapté aux nouvelles fonctions envisagées, tout en faisant un minimum de travaux. L’espace comprenait déjà 3 pièces . Une pièce principale d’accueil, un bureau divisé en deux pièces indépendantes et des sanitaires. L’intervention en façade, elle devait être minimale afin d’en préserver son cachet
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 18 RÉHABILITATION ANCIENNE POSTE EN SALON DE THÉ/CRÊPERIE Ancienne poste - Crêperie - Place de la Platière 69380 Chazay d'Azergues 01 06a APS 1:50 05 / 12 / 2018 Ind 0 Coupe AA - Sans et avec mobiliers 0,20 2,01 0,50 2,08 0,52 2,94 0,14 2,73 2,21 0,21 3,48 2,58 3,68 3,29 0,04 0,35 0,14 2,33 0,95 0,04 0,35 0,10 1,00 0,90 2,14 0,04 0,25 0,35 3,04 0,14 1,93 0,52 1,65 0,75 0,18 3,51 2,60 2,04 3,33 3,44 0,10 Regards EU Hall d'entrée, appartements R+1 et R+2 Bureau Ouverture en second jour Plenum Plenum Claustra Panneaux de protection mural Hall d entrée appartements R+1 et R+2 Bureau Ouverture en second jour Plenum Plenum Claustra Panneaux de protection mural Ancienne poste - Crêperie - Place de la Platière 69380 Chazay d'Azergues 01 06d APS Ind 0 Coupe DD et coupe 3,04 3,06 0,70 0,25 0,35 0,10 0,80 1,44 2,46 0,44 0,04 0,11 2,48 0,43 2,50 3,04 3,06 0,70 0,25 0,35 0,10 0,80 1,44 2,46 0,44 0,04 0,11 2,48 0,43 2,50 DD Coupe Sud (sans mobiliers) 1:50 DD Coupe
Façade principale orientée Est Vue sur comptoir Vue sur
Coupe
Coupe Est
Sud (avec mobiliers) 1:50
entrée
Sud
Agence2BR

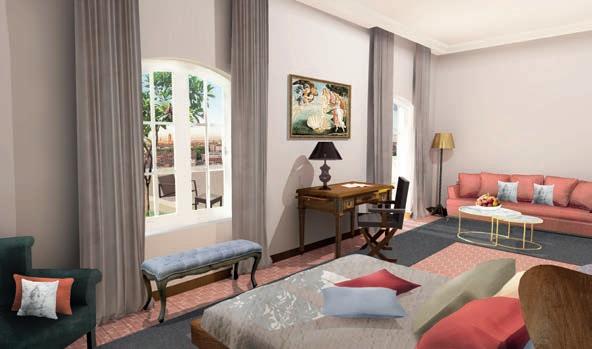

Opération : Rénovation et Réaménagement de trois chambres
Lieu : La Villa Florentine, Hôtel 5*, Lyon5
Agence d’architecture : agence 2BR
Maître d’ouvrage : La Villa Florentine
Phases : EDL/RELEVE/ESQ/PC
Surfaces : 170m²
Année mission : mai 2018
Les 29 chambres et suites de La Villa Florentine offrent aux hôtes le privilège de séjourner dans une demeure historique Relais & Châteaux classée 5 étoiles, au cœur du site du Vieux Lyon, inscrit au Patrimoine Mondial de l’Unesco. Cette mission consistait à repenser 2 chambres et une suite . Après l’état des lieux et un relevé précis de certains meubles et moulures en staff à préserver . Ma proposition a été d’offrir 3 floraisons pour 3 ambiances . Plusieurs planches tendances ont été élaborées visant à aiguiller les désirs du MO. Puis, des propositions d’aménagements intérieurs ont été réalisées sous forme de plans et images de synthèses.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 19 RÉNOVATION CHAMBRES D’HÔTEL DE LUXE

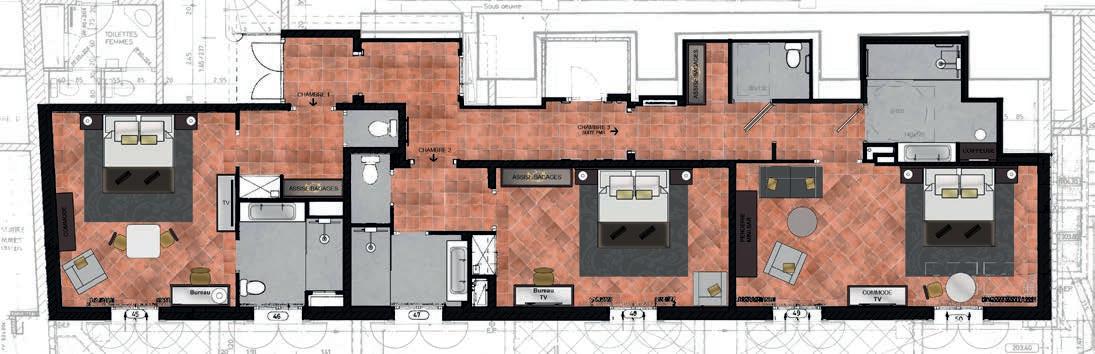

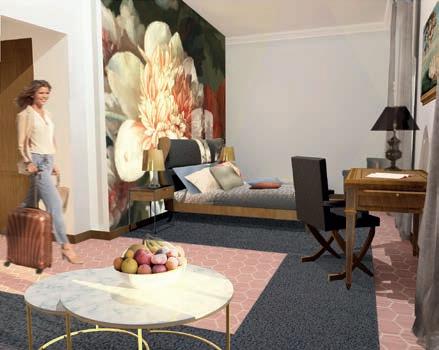

Chambre 1 palette de bleu et de vert palette de jaune et d’ocre palette de rose poudré et de gris anthracite Chambre 2 3 Floraisons pour 3 Ambiances Suite 3 SCI DU NOUVEAU PONT 13 rue des Emeraudes LYON 69006 CONCEPT - 3 floraisons pour 3 ambiances Projet de rehabilitation de 2 chambres et 1 suite PMR APS Date 20/04/2018 Travail VILLA 1 Chambres et Suite PMR Niveau -3 1/12 palette de bleu et de vert palette de rose poudré et de gris anthracite 3 Floraisons pour 3 Ambiances Suite 3 SCI DU NOUVEAU PONT 13 rue des Emeraudes LYON 69006 Date Travail VILLA 1 - Chambres et Suite PMR Niveau -3 palette de bleu et de vert palette de jaune et d’ocre palette de rose poudrée et de gris anthracite EricCharpyArchitecte Plan texturé chambre 1,chambre 2 et Suite 3 Chambre 1 Chambre 2 Suite 3 Planche tendance Suite 3 Vue 2 Vue 1 1 2 Design d’Espace
RÉNOVATION DU SYNDICAT DES
Opération : Rénovation et Réaménagement du RDC et sous sol du syndicat des eaux
Lieu : Chemin d’Aiguë, Anse (69)
Agence d’architecture : agence 2BR
Maître d’ouvrage : Syndicat des eaux/ Saône Turdine
Phases : PRO/DCE
Surfaces : 400m²
Année mission : décembre 2018

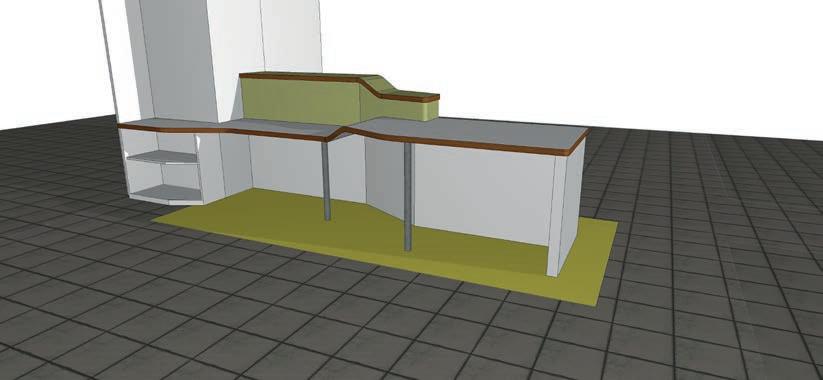

Ce projet consistait à rénover une partie du RDC et du sous-sol du bâtiment existant du Syndicat des Eaux d’Anse. Au RDC, le hall d’entrée, l’espace d’accueil/ réception et un couloir donnant accès aux bureaux devaient être entièrement rénovés et repensés, du sol au plafond. Ainsi, le calepinage du sol, du plafond et des revêtement muraux ont été dessinés. Au sous-sol, toute l’ étanchéité et l’isolation ont du être repris pour créer une salle de réunion adaptée. Afin d’apporter lumière et ventilation naturelle, des courettes anglaises ont dû être creusées aux pieds des façades. Ci-contre, un aperçu d’un des mobiliers dessinés, un bureau d’accueil sur mesure
Architecture
professionnelles_Emeline BERMUDEZ © p. 20 Agence2BR
Portfolio_Expériences
EAUX
Lucenay 69480 ANSE Banque Stratifié compact coloré Pied Muret placo Caisson mélaminé Elevation Sud Coupe Plateau 4 cm Chant bois Plateau 4 cm finition stratifié compact coloré Chant bois 68 4 39 4 80 4 15 4 80 4 111 4 111 4 99 4 80 4 Elevation ouest Ech:1/50ème Elevation Sud Ech:1/50ème Elevation Nord Ech:1/50ème Ind 0 RDC - Accueil - Details Menuiserie Banque d ' accueil 1 : 50 , 1 : 25 68 4 39 4 80 4 15 4 80 4 111 4 111 4 76 4 64 4 99 4 Stratifié compact coloré Pied Muret placo Caisson finition stratifié compact coloré Plateau 4 cm finition stratifié compact coloré Chant bois Plateau 4 cm Chant bois 111 4 99 4 80 4 Stratifié compact coloré Pied Muret placo Caisson mélaminé Elevation ouest Ech:1/50ème Elevation Sud Ech:1/50ème Elevation Nord Ech:1/50ème Coupe transversale Ech:1/25ème Plateau 4 cm Chant bois Plateau 4 cm finition stratifié compact coloré Chant bois DCE Ind 0 Réamenagement du bâtiment Agence du Jonchay Route de Lucenay 69480 ANSE 07-8g RDC - Accueil - Details Menuiserie Banque d ' accueil 7 117 133 7 75 75 25 7 39 28 2 78 2 7 64 2 38 1 31 535 22 33 5 77 1 7 100 95 120 82 4055 91 121 725 130 7 75 4055 91 3235 38 74 Muret placo Plateau 4 cm Chant bois Caisson finition stratifié compact coloré Tableau elec existant Caisson ouvert mélaminé Pied Muret placo Caisson finition stratifié compact coloré Tableau elec existant Tableau elec existant Plan à hauteur de 65cm Plan à hauteur de 90cm Plan à hauteur de 120cm 27 7 51 30 7 54 5 130 1 5 7 25 41 34 5 7 25 120 2035 Stratifié compact coloré Plateau 4 cm Chant bois Plateau 4 cm finition stratifié compact coloré Chant bois Plateau 4 cm finition stratifié compact coloré Chant bois Plateau 4 cm Chant bois 11/12/2018 bâtiment Agence du Jonchay Route de Lucenay 69480 ANSE RDC - Accueil - Details Menuiserie Banque d ' accueil 1 : 25 133 7 75 75 25 7 39 28 2 78 2 7 64 2 38 1 31 535 22 33 77 95 1205 82 4055 725 130 7 75 4055 3235 38 74 finition stratifié compact coloré Tableau elec existant Caisson ouvert mélaminé Pied Muret placo Caisson finition stratifié compact coloré Tableau elec existant Tableau elec existant 5 130 1 5 7 25 41 34 5 7 25 2035 Stratifié compact coloré Plateau 4 cm finition stratifié compact coloré Chant bois Plateau 4 cm finition stratifié compact coloré Chant bois ZOOM SUR UN DES ÉLÉMENTS PROPOSÉ: LA BANQUE D’ACCUEIL Vue depuis le hall d’entrée Vue derrière banque d’accueil Plan à hauteur de 90cm Coupe transversale Élévation Nord Élévation Ouest Élévation Sud DCE Ind 0 11/12/2018 Réamenagement du bâtiment Agence du Jonchay Route de Lucenay 69480 ANSE 07-8a RDC - Plan d aménagement 1 100 N Carrelet plis mélèze suspendu cable inox doublage fontaine Déplacement interrupteur Phase 2 - Plafond Changement faux plafond la charge de occupant 15 64 - Murs Peinture stratifié - Sol Reprise carrelage neuf sous banque - Plafond Changement faux plafond Phase 2 Accueil- Sol Reprise carrelage neuf banque - Plafond Changement faux plafond Phase 2 Espace Repro - Murs Peinture- Plafond Changement faux plafond Phase 2 Rangement - Murs Doublage isolation 2 peinture - Sol Ragréage sol souple - Plafond Changement faux plafond Phase 2 : - Murs Peinture - Sol Non modifié - Plafond Changement faux plafond Machine Imprimante Fontaine à eau Echange emplacement Chaise haute mange travail poste Plan de travail H 120cm postes machine à affranchir basse 4 assises Banquette Bureaux postes réunion murale Rangement 24 30 Dgt 4 Bureau 9 S 13 25 S 16 03 12 20 Salle Dgt 3 WC H S 84 Bureau 8 Bureau Bureau 6 Bureau Bureau 4 Bureau 3 S 85 Bureau 2 S 15 75 Dgt S 2 48 S 4 02 Dgt Sanit F WC S 33 Douche S 1 06 m Sanit S 52 Luminaire S 20 63 S 24 44 Salle Dgt Eléments existants Eléments construits phase 2 Note tous les mobiliers grisés sont pas fournis Plan d’aménagement du RDC 11/12/2018 1 : 100 15 x 16 242 7 8 9 10 11 12 13 14 15 N Dépose et repose sur doublage radiateur Evacuation EU machine à café fontaine à eau 1 borne wifi Dépose et repose sur stratifié radiateur Phase 2 : Bureau - Murs : Peinture + stratifié - Sol : Reprise carrelage neuf sous banque d accueil - Plafond : Changement faux plafond Phase 2 : Accueil - Murs : Peinture + stratifié - Sol : Reprise carrelage neuf sous banque d'accueil - Plafond : Changement faux plafond Phase 2 : Espace Repro - Murs : Peinture - Sol : Non modifié - Plafond : Changement faux plafond TGBT Machine à café Imprimante Imprimante Fontaine à eau Echange emplacement radiateurs Chaise haute et mange debout Table de travail (1 poste) Plan de travail H=120cm 3 postes Meuble bas pour machine à affranchir Table basse + 4 assises Banquette Bureaux (2 postes) Bureau 6 S: 12 37 m2 4 m2 Bureau 3 S 9 73 m2 Sas S: 2 85 m2 Bureau 2 S: 15 75 m2 Dgt 6 S: 2 48 m2 WC S: 4 02 m2 Dgt 5 S: 2 60 m2 Sanit F S: 5 13 m2 WC S: 1 33 m2 Douche S 1 37 m2 Porte créée pour création placard Luminaire carrelet Accueil (2 postes) Bureau 1 S: 20 63 m2 Accueil S: 24 44 m2 Salle d attente S: 10 87 m2 Eléments existants Eléments construits phase 2 Note : tous les mobiliers grisés ne sont pas fournis Design d’Espace
Réamenagement du
bâtiment
Agence du Jonchay Route de
Opération : Permis de construire d’une centrale photovoltaïque
Opération : Permis de construire d’une centrale photovoltaîque
Lieu : Guitalens L’Albarède (81)
Lieu : Agence d’architecture : agence 2BR
Agence d’architecture : agence 2BR
Maître d’ouvrage : URBASOLAR
Client : CNR
Phases : ESQ/PC
Phases : -ESQ -PC
Surface terrain : 56 280m²
Surfaces : ? m²
Année mission : septembre 2018
Année mission : 2018
Ce projet de parc photovoltaïque se situe en région Occitanie, dans le département du Tarn, sur le territoire de la commune de Guitalens-L’Albarède qui se situe à environ 60 km à l’Est de Toulouse et à environ 20km au NordOuest de Castres. Le projet s’implante sur les terrains dégradés d’une ancienne carrière de sables et graviers autorisée par arrêté préfectoral. Une centrale solaire photovoltaïque au sol étant considérée comme une installation de Service Public et d’Intérêt Collectif (SPIC) et le Règlement National d’Urbanisme autorisant ce type d’ installation en zone non constructible sous réserve qu’elle ne remette pas en cause une activité agricole , pastorale ou forestière, ce projet solaire, au droit d’une ancienne carrière, est donc compatible avec le Règlement National d’Urbanisme. La mise en place des structures photovoltaïques ne nécessite ni terrassement, ni excavation. En ce qui concerne la création des pistes de circulation, un décapage sur une dizaine de centimètres de profondeur sera réalisé, limitant tous travaux d’affouillement ou de terrassement. La centrale sera équipée de structures fixes, orientées plein Sud et inclinées de 20°. Chaque structure est équipée d’environ 24 modules.
Cette entrepôt est situé sur la commune de Chazay d’Azergues et permet le stockage et l’entretien des véhicules, matériels et matériaux du SIEVA. La mission consistait en la rénovation et la surélévation de la toiture (l’ancienne toiture contenant de l’amiante). De plus, il était souhaité d’agrandir l’espace de stockage en extérieur sur la partie nord du terrain contre la façade du bâtiment. Ainsi, un abris à la structure métallique a été proposé, tout en laissant la possibilité d’acheminer les matériaux avec un véhicule.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 21 CENTRALE PHOTOVOLTAÏQUE
D’ D
DD’ : OUEST / EST DES
COUPE CC’
NORD
SUD
PHOTOVOLTAIQUES -
1/500e NORD OUEST EST C
COUPES ET ELEVATIONS

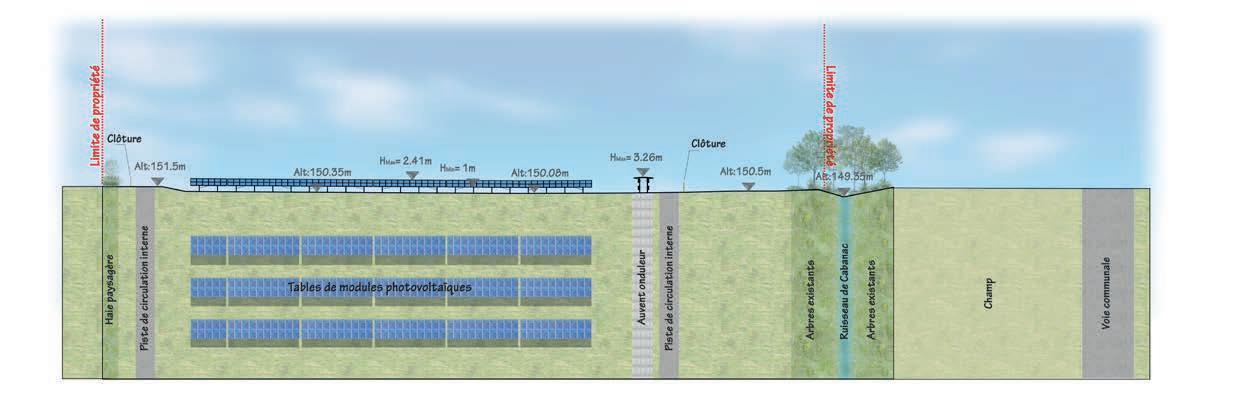

COUPE TRANSVERSALE DES STRUCTURES PHOTOVOLTAÏQUESCOUPE LONGITUDINALE ET PRINCIPE D’IMPLANTATION DES STRUCTURES PHOTOVOLTAÏQUES - échelle 1/100 - cotations en mètre Max = 2.41 m Max = 1m 1
31° 20,00° Table Type 1 : 2X12 modules en Puissance par table env : 10 2 kWc Max
m Max
Type
32 ini PERMIS DE CONSTRUIRE D’UNE CENTRALE PHOTOVOLTAIQUE - GUITALENS-L’ALBARÈDE (81) - SEPTEMBRE 2018 PC2.2 - PLAN DE MASSE PAYSAGER DES INSTALLATIONS AériennePC 6a & 7a
COUPE
PANNEAUX PHOTOVOLTAIQUES - échelle 1/500e
:
/
DES PANNEAUX
échelle
PERMIS DE CONSTRUIRE D’UNE CENTRALE PHOTOVOLTAIQUE - GUITALENS-L’ALBARÈDE (81) - SEPTEMBRE 2018
DES PANNEAUX
3,77 4,02 2,41 4,02 14,98 0,2 14,98 2,78
= 2.41
= 1m 4,02 2,41 4,02 0,2 14,98 2,68 2,78
1
Agence2BR
Élévation

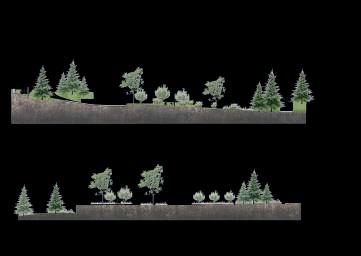

Élévation d’un poste de transformation Plan/Élévation coupe de terrain PERMIS DE CONSTRUIRE D’UNE CENTRALE PHOTOVOLTAIQUE - GUITALENS-L’ALBARÈDE (81) - SEPTEMBRE 2018 PC 3.1.c - COUPE COMPLÉMENTAIRE - SCHÉMA D’IMPLANTATION DE LA VOIRIE Schéma d’implantation de la voirie - Echelle 1/75e PERMIS DE CONSTRUIRE D’UNE CENTRALE PHOTOVOLTAIQUE - GUITALENS-L’ALBARÈDE (81) - SEPTEMBRE 2018 PC 5.2a - PLANS ET FAÇADES DES POSTES DE FACADES TYPES - Echelle 1:100 PLAN DE TOITURE - Echelle 1:100 Façade principale latérale Façade arrière Béton enduit, RAL à définir Toiture béton pente 2% ±0.00 TERRAIN EXISTANT Façade latérale ±0.00 TERRAIN EXISTANT Remblais : terre végétale ILLUSTRATIONS GENERIQUES 4,50 3,00 3,00 3,00 3,00 4,50 0,80 0,80 0,80 3,00 0,80 6,70 13,20 4,5 TRANSFORMATION BETON (version onduleur décentralisé) 450 300 450 80 300 80 300 80 300 410 670 670 1 320 450 325 303 22 325 325 307 5 Façade principale Façade latérale Façade arrière Béton enduit, RAL à définir Toiture béton pente 2% ±0 00 TERRAIN EXISTANT Façade latérale ±0 00 TERRAIN EXISTANT TRANSFORMATION BETON (version onduleur décentralisé) Remblais : terre végétale 450 300 450 80 300 80 300 410 670 670 1 320 450 303 22 325 325 307 5 Façade principale Façade latérale Façade arrière Béton enduit, RAL à définir Toiture béton pente 2% ±0 00 TERRAIN EXISTANT ±0 00 TERRAIN EXISTANT TRANSFORMATION BETON (version onduleur décentralisé) Remblais : terre végétale RAL DE L’ENDUIT DU BÂTIMENT : 7033 PHOTOGRAPHIE D’ ILLUSTRATION 3.08 3.00 3.00 0.23 3.00 4.50 6.70 13.20 4.50 3.26 3.26 3.26 0.80 0.80 3.03 0.80 Energie Renouvelable
Plan Masse
Coupe type de rangée de panneaux photovoltaïque
type d’une rangée de panneaux photovoltaïque avec accès

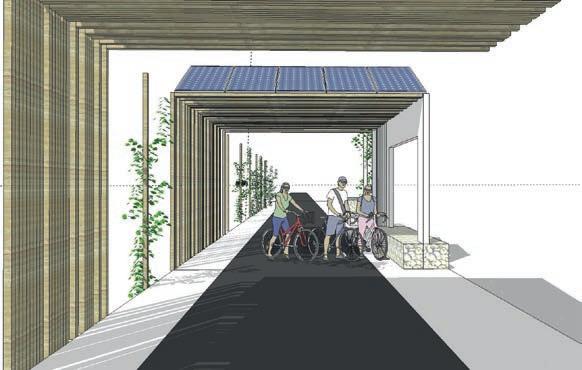

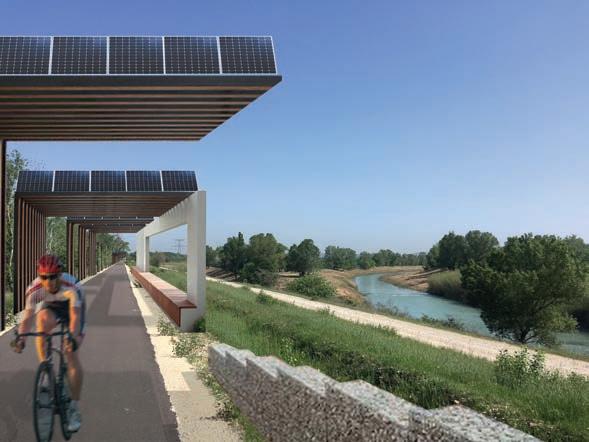

Opération : Implantation théorique d’ombrières photovoltaïques
Lieu : Via Rhôna
PORTIQUES VARIÉS EXPOSITION SUD
Agence d’architecture : agence 2BR
Maître d’ouvrage : Compagnie Nationale du Rhône
Phases : ESQ
Année mission : 2018
Ce projet d’implantation théorique d’ombrière solaire nous a été demandé par la CNR, sur un site particulier, celui de la Via Rhôna. Après plusieurs propositions de design de portiques, celui-ci a été retenu pour ses qualités structurelles, visuelles et fonctionnelles. Les panneaux sont mono orientés au Sud pour une captation solaire maximale . Ils sont installés sur une «toiture» horizontale. Des éléments architecturaux comme une ouverture dans un mur permet de cadrer le paysage environnant, des murets à hauteur d’assise offrent des points de repos aux cyclistes et promeneurs. Enfin des poteaux bois en clair voie donnent du rythme au parcours , offrent des espaces ombragés et permettent à la fois de cacher certaines zones du paysage peu agréable visuellement sur le parcours.
matricé, disposés toujours du côté Est, permettant d’apporter des points de repos sur le parcours toujours orienté vers l’Est.
Cet élément élément bétonné doit-il être porteur ou bien est-ce les poteaux métalliques (porteurs sur le prototype 1A) qui peuvent se dissimuler dans l’épaisseur du mur ?
Au niveau du banc, les poteaux sont intégrés dans le mobilier.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ ©Agence2BR p. 22 OMBRIÈRES PHOTOVOLTAÏQUES
p.14 PHOTOMONTAGE PORTIQUES VARIÉS VUE ORIENTÉE VERS LE PAYSAGE CÔTÉ EST Direction vers le Mont Ventoux CADRAGE SUR LE PAYSAGE CLAIRE-VOIE DISSIMULANT PARTIELLEMENT LA CENTRALE PHOTOVOLTAÏQUE CÔTÉ OUEST VÉGÉTATION VERTICALE SUR POTEAUX DISPOSITIF DE REPOS GABIONS PANNEAUX PHOTOVOLTAÏQUES EXPOSÉS SUD dimension 2mx1m

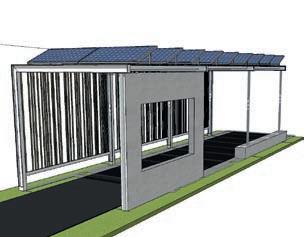

MAQUETTE 3D
Vue en direction du nord Ossature bois en claire-voie env. 8,80m 1,90m Mur ajouré - Ouvertures diverses - Cadre sur paysage Vue en direction du sud Éléments paysagers en gabions (assises, sous bassement d’ouverture, ... ) Plantes grimpantes sur structures pour revégétaliser le parcours

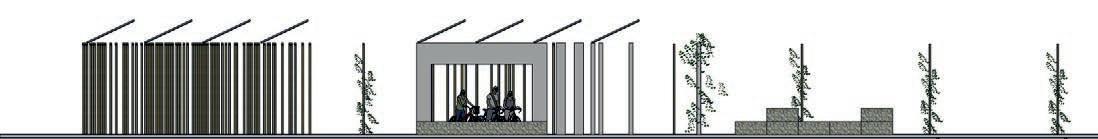

Ensoleillement : Aout-14h p.13 Élévation Est - scénarii différents Élévation Nord Élévation Sud Nord Vue en direction du nord Ossature bois en claire-voie Ht mini 3,50m Ht max env. 4,50m env. 8,80m 1m 3m 1m 1,90m 25° Mur ajouré - Ouvertures diverses - Cadre sur paysage Dispositifs d’assises en Gabions - Tuteurs de végétations verticale Vue en direction du sud Nord Ensoleillement : Aout-14h p.13 Élévation Est - scénarii différents Élévation Nord Nord env. 5m 1m 3m 1m ajouré - Ouvertures diverses - Cadre sur paysage Dispositifs d’assises en Gabions - Tuteurs de végétations verticale Nord Ht max env. 4,50m Ht mini 3,50m p.13 Élévation Est - scénarii différents Élévation Nord Élévation Sud Nord 1m Dispositifs d’assises en Gabions - Tuteurs de végétations verticale Nord Ht max env. 4,50m Ht mini 3,50m p. 2/3 PROTOTYPE N°1B : Orientation SUD des panneaux, Toiture plate Variante Cahier des charges similaires :
-
Dispositifs
Les mêmes éléments structurels du prototype 1A sont gardés, mais rajouts d’éléments esthétiques :
Mur avec ouverture en béton matricé, côté Est, afin de créer un cadrage sur le paysage. Element construit qui pourra se répéter de manière ponctuelle sur le trajet des ombrières. - Assises de type banc, en béton
Elevation
Plan Elevation face Vue 3d en direction du
ASSISE CADRAGE Vue 3d en direction du sud Côté Est Côté Ouest Insertion du
Élévation Nord Élévation Sud
Renouvelable
côté
nord
projet Simulation 3D en direction du Nord
Élévation principale de principe Energie
Energie Renouvelable

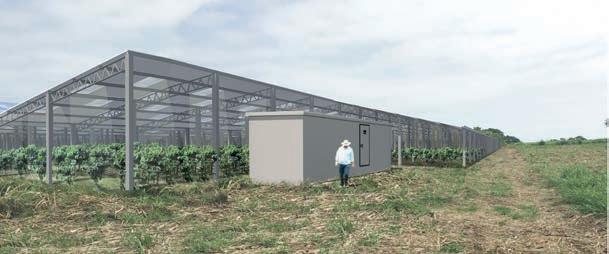

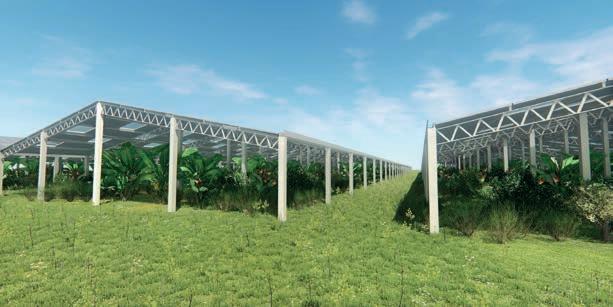

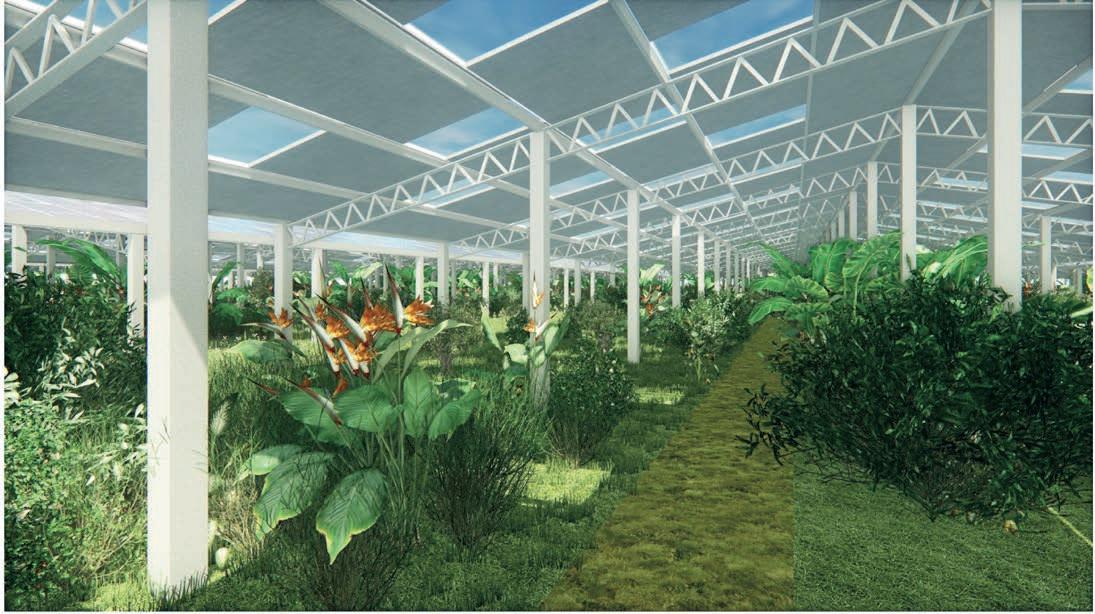

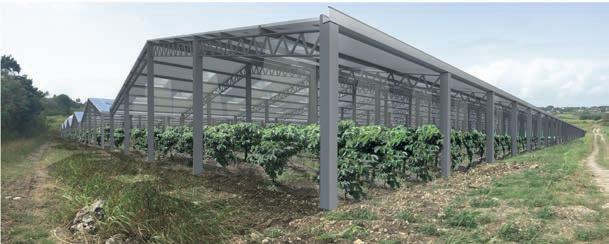

Opération : Permis de construire d’une serre photovoltaïques
Lieu : Marie Galante (Guadeloupe)
Agence d’architecture : agence 2BR Maître d’ouvrage : CNR
Phases : ESQ/PC
Année mission : 2018
Ce projet de serres situé à Marie Galante en Guadeloupe répond à une double demande de production . Elles permettent d’ abriter et de favoriser la culture de végétaux tels que des cacaoyers, de caféiers et de bananiers De plus, en toiture, des panneaux photovoltaïques sont disposés afin de répondre à la production d’énergie solaire . L’ossature métallique offre une structure solide et légère, laissant passer lumière naturelle et air pour une meilleure ventilation . Les toitures double pente permettent la récupération d’eau et donnent deux expositions (est/ouest) favorisant la captation solaire tout au long de la journée. En toiture, les panneaux solaires sont espacés afin d’apporter de la lumière zénithale aux végétaux.
Architecture Portfolio_Expériences professionnelles_Emeline BERMUDEZ © p. 23 SERRES PHOTOVOLTAÏQUES
PAGE 3 aRie galaNte - pRojet dujaRdiN Agence2BR Insertion 1 Insertion 2 Simulation 3D Simulation 3D
