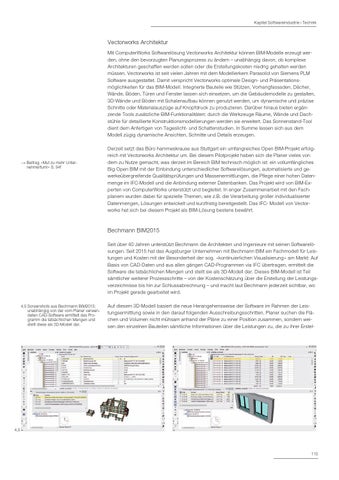

Kapitel Softwareindustrie ı Technik
Vectorworks Architektur Mit ComputerWorks Softwarelösung Vectorworks Architektur können BIM-Modelle erzeugt werden, ohne den bevorzugten Planungsprozess zu ändern – unabhängig davon, ob komplexe Architekturen geschaffen werden sollen oder die Erstellungskosten niedrig gehalten werden müssen. Vectorworks ist seit vielen Jahren mit dem Modellierkern Parasolid von Siemens PLM Software ausgestattet. Damit verspricht Vectorworks optimale Design- und Präsentationsmöglichkeiten für das BIM-Modell. Integrierte Bauteile wie Stützen, Vorhangfassaden, Dächer, Wände, Böden, Türen und Fenster lassen sich einsetzen, um die Gebäudemodelle zu gestalten, 3D-Wände und Böden mit Schalenaufbau können genutzt werden, um dynamische und präzise Schnitte oder Materialauszüge auf Knopfdruck zu produzieren. Darüber hinaus bieten ergänzende Tools zusätzliche BIM-Funktionalitäten: durch die Werkzeuge Räume, Wände und Dachstühle für detaillierte Konstruktionsmodellierungen werden sie erweitert. Das Sonnenstand-Tool dient dem Anfertigen von Tageslicht- und Schattenstudien. In Summe lassen sich aus dem Modell zügig dynamische Ansichten, Schnitte und Details erzeugen.
∫ Beitrag »Mut zu mehr Unternehmertum!« S. 54f
Derzeit setzt das Büro hammeskrause aus Stuttgart ein umfangreiches Open BIM-Projekt erfolgreich mit Vectorworks Architektur um. Bei diesem Pilotprojekt haben sich die Planer vieles von dem zu Nutze gemacht, was derzeit im Bereich BIM technisch möglich ist: ein vollumfängliches Big Open BIM mit der Einbindung unterschiedlicher Softwarelösungen, automatisierte und gewerkeübergreifende Qualitätsprüfungen und Massenermittlungen, die Pflege einer hohen Datenmenge im IFC-Modell und die Anbindung externer Datenbanken. Das Projekt wird von BIM-Experten von ComputerWorks unterstützt und begleitet. In enger Zusammenarbeit mit den Fachplanern wurden dabei für spezielle Themen, wie z.B. die Verarbeitung großer individualisierter Datenmengen, Lösungen entwickelt und kurzfristig bereitgestellt. Das IFC- Modell von Vectorworks hat sich bei diesem Projekt als BIM-Lösung bestens bewährt.
Bechmann BIM2015 Seit über 40 Jahren unterstützt Bechmann die Architekten und Ingenieure mit seinen Softwarelösungen. Seit 2015 hat das Augsburger Unternehmen mit Bechmann BIM ein Fachmodell für Leistungen und Kosten mit der Besonderheit der sog. »kontinuierlichen Visualisierung« am Markt: Auf Basis von CAD-Daten und aus allen gängen CAD-Programmen via IFC übertragen, ermittelt die Software die tatsächlichen Mengen und stellt sie als 3D-Modell dar. Dieses BIM-Modell ist Teil sämtlicher weiterer Prozessschritte – von der Kostenschätzung über die Erstellung der Leistungsverzeichnisse bis hin zur Schlussabrechnung – und macht laut Bechmann jederzeit sichtbar, wo im Projekt gerade gearbeitet wird. 4,5 Screenshots aus Bechmann BIM2015: unabhängig von der vom Planer verwendeten CAD-Software ermittelt das Programm die tatsächlichen Mengen und stellt diese als 3D-Modell dar.
Auf diesem 3D-Modell basiert die neue Herangehensweise der Software im Rahmen der Leistungsermittlung sowie in den darauf folgenden Ausschreibungsschritten. Planer suchen die Flächen und Volumen nicht mühsam anhand der Pläne zu einer Position zusammen, sondern weisen den einzelnen Bauteilen sämtliche Informationen über die Leistungen zu, die zu ihrer Erstel-
4,5
115
