Kurzanleitung PQDXXA-Z10

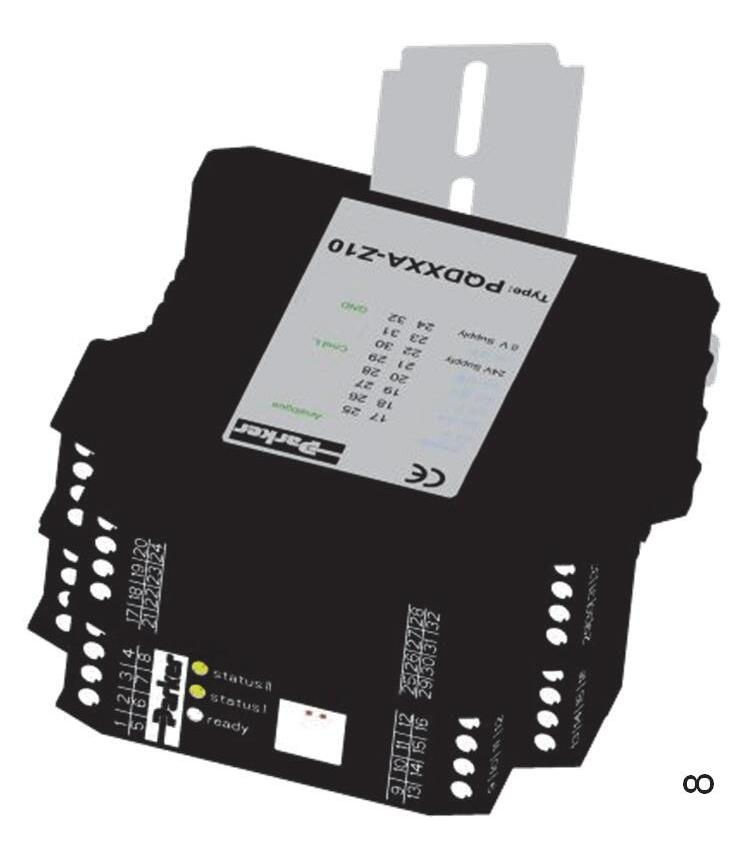

PQDXXA-Z10 Elektronikmodul

EinElektronikmodulfüralle Pumpenbaugrößen

•

Parametersatz für jede Pumpe von PV016 bis PV360 wählbar

•

100% Reproduzierbarkeit in allen Einstellungen

•

Möglichkeit der externe Datensicherung

•

Offline Bearbeitung von Parametersätzen

•

Einfache Fehlerdiagnose

•

Parametrierung mit handelsüblichen USB Kabel

•

Strukturierte Reglerabstimmung durch Monitoring der PIDAnteile

Verbindung zum Modul

1. Auswahl der Schnittstelle COM –Port

2. Kommunikationsaufbau –Verbi ndung zum Modul wird aufgebaut

3. Modul-Identifikat ion –Parametersatz des Moduls wird geladen

Voraussetzung:InstallationderProPVPlus3.xSoftwareunddieVerbindungdes ProgrammierkabelPQDXXA-ZXX-KabelzumMo dul.Standardparametersätzefürjedes

VerdrängungsvolumensindaufdemModulvorinstalliert.

DownloadSoftwareundStandardparametersätze: parker.com/pmde > Support > Customer Toolbox

Einrichten des Parametersatzes

1. LG -Auswahl der Sprache DE –Deutsch EN –Englisch

Für Weiterführende Informationen zu den Parametern enthält die Installationsanleitung.

2. MODE –Auswahl der sichtbaren Parameter

STD = Standard, Alle zur ersten Inbetriebnahme notwendigen Parameter werden angezeigt.

EXP = Expert, Parameter zur Einstellung und zur Optimierung des Regelsystems werden ergänzend zur Standardparameterliste angezeigt.

3. PVSEL -Auswahl des Verdrängungsvolumen

4. TYPE -Auswahl des Regelungstyp

–Schwenkwinkelregelung

F

–Schwenkwinkelregelung und Drucksteuerung

P

–Schwenkwinkelregelung und Druckregelung

Q

Die Leistungsregelung/-b egrenzung ist aktiv sobald ein Drucksensor angeschlossen ist

–Leistungsbegrenzung

5. PL:PL

Standardeinstellung = Maximalwert je Pumpengröße / Verdrängungsvolumen

–Schwenkwinkelsensor Skalierung

6.

…am Rechner mittels ProPVplus

kein Fehler, Modul betriebsbereit

Fehler, keine Betriebsbereitschaft, Fehlerdiagnose siehe Folgepunkte

An

Blinkt

Leistungsbegrenzung aktiv

Fehler in Schwenkwinkelventil Magnet A/B (Kabelbruch oder Fehlbelegung)

Speicherfehler

Fehler in Sollwertvorgabe p (Kabelbruch, nur bei Stromsignalen)

Fehler im Drucksensor (Kabelbruch oder Sensordefekt)

Fehler in Sollwertvorgabe Q (Kabelbruch, nur bei Stromsignalen)

Fehler im Schwenkwinkelsensor (Sensordefekt oder fehl ende Sensorskalierung)

Fehler in p-Ventil Magnet (Kabelbruch oder Fehlbelegung)

Monitoransicht

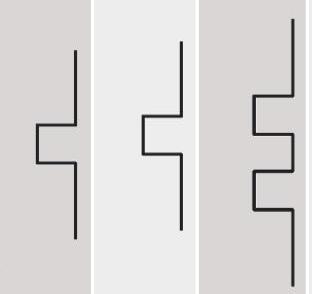

mittels Blinksequenzen

FehlerbeschreibungSTATUSI

Fehler- kategorie

EEPROMSpeicherfehler

SollwertSollwert Druck

SollwertSollwert

Schwenkwinkel

SensorDrucksensor

SensorSchwenkwinkelsensor

MagnetDruckventil

MagnetSchwenkwinkelventil (Magnet A)

Magnet[Schwenkwinkelventil (Magnet B)]

Die Leistungsbegrenzung ist aktiv wenn READY nicht blinkt und STATUS I und STATUS II an sind.

Häufige Fragen / FAQs

Modul durch Comput er nicht erkannt, Erneute Installation des USB Treibers

Fehler in der Schwenkwinkelsensorskalierung, Wiederholung des Sensorskalierung, ggf. Spannungsmessung

Fehler in der Schwenkwinkelsensorskalierung, Wiederholung des Sensorskalierung, ggf. Spannungsmessung

Mindes tregeldruck unterschritten, Abhilfe mittels Vorspannblock bzw. Vorspannventil oder Druckerhöhungim System

•Feinabstimmung von CP:MINV (Ansprechschwelle) und CP:MAXV (Maximaldruckeinstellung)

•Feinabstimmung der Linearisierungskennlinie des Druckventils (CC)

Unmittelbarmit der Eingabe

•Der Standardparametersatz kann durch Befehl „Default“ aus d em Festspeicher geladen werden.

•Der Standardparametersatz kann unter www.parker.com/pmde > Support

Customer Toolbox heruntergeladen werden

Die Leistungsregelung ist immer akti v sobaldein Druckse nsor angeschlossen ist. Über den Parameter PL:EXT stellt man die externe bzw. Interne (PL:PL)

Sollwertvorgabe ein.

Dermaxima le Systemdruck kann über die Einstellung MAX:WP eingestellt werden.

automatisches Rücksetzen nach Fehlerbeseitigung

SENS= AUTO

manuelles Rücksetzen mittels Freigabe nach

SENS = ON

Fehlerbeseitigung

Dieser Fehler kann nicht vom Modul ausgewertet/detektiert werden

Dieser Fehler kann nicht vom Modul ausgewertet/detektiert werden

Keine Verbindungsaufbau zum Modulmöglich

Pumpeschwenkt nicht aus

Schwenkwinkelistwertist größer 100%

Pumpe schwenkt nicht zurück

Druckfunktion(TYPE = P) ungenau

Wann sinddie eingegeben Parameter im Modul aktiv?

Sind die Standardparametersätze durch das Umprogrammieren gelöscht?

Wiewird die Leistungsregelung aktivier t?

Wie begrenzeich die Druckfunktion (Systemmaximaldruck)

Mussdas Elektronikmodul mittels Freigabe nach einem Fehler zurückgesetzt werden?

Wirdein Vertauschen der p-und Q-Magnetkabel detektiert?

Wirdein Vertauschen der Q-Magnetkabel detektiert?
