360°
Heavy Duty 360°
Neue Generation Drehverschraubungen
Kundenanforderungen!
Standard-Drehverschraubungen werden verwendet, um
einen Festpunkt über Schläuche mit einem schwingenden, rotierenden oder bewegli- chen Maschinenteil zu verbinden. Immer mehr Kunden haben es mit unwegsamen Gelände, harten klimatischen Bedingunen und teilweise schlechter Infrastruktur zu tun. In den letzten Jahren haben unsere Kunden neue anspruchsvolle Anforderun-
gen an die Durchflusskapazität, die Temperaturbeständigkeit und die allgemeinen Betriebsbedingungen gestellt, so dass ein neuer Standard erforderlich war.
Die Lösung!
Parker HPCE hat für diese anspruchsvol- len Bedingungen eine neue robuste Version von Drehverschraubungen entwickelt - die neue Serie “Heavy Duty 360°”. Die Kombination der bewährten und zuverlässigen Kugellager mit einem neuen Design- und Dichtungskonzept führt zu erheblichen Verbesserungen in Bezug auf Druck-, Temperatur- und Korrosionsbeständig- keit sowie Haltbarkeit und Durchflusseigenschaften.
Heavy Duty 360° kann nun bei einem Nenndruck von 420 bar arbeiten. Die neue Dichtungseinheit ist speziell auf dauerhaft beste Dichtungsleistung in Kombination mit Tieftemperaturtauglichkeit ausgelelgt, so dass die Funktion der Dreh- verschraubung auch bei einer Umgebungs- und Medientemperatur zwischen -40°C und bis zu 95°C gewährleistet ist. Durch das neue Design konnte die Kippneigung verringert werden, was alle Innenteile schützt - insbesondere die Extrusion von Dichtungselementen wird ver- hindert.
Die neue Konstruktion und der reduzierte Reibungswid- erstand zeigten in den Endabnahmeprüfungen bei 420 bar Nenndruck eine sehr gute Haltbarkeit aller Komponenten ohne nennenswerten Verschleiß.
Das neue Design ersetzt das bisherige Portfolio an Parker-Drehverschraubungen (DG101, DG102, etc.). Die Abmes- sungen der alten und der neuen Norm sind gleich, so dass sie in ihrer ak- tuellen Anwendung leicht ausgetauscht werden können. Das Portfolio der Gleitlager-Drehverschraubungen bleibt unverändert (DVGE, DVWE).

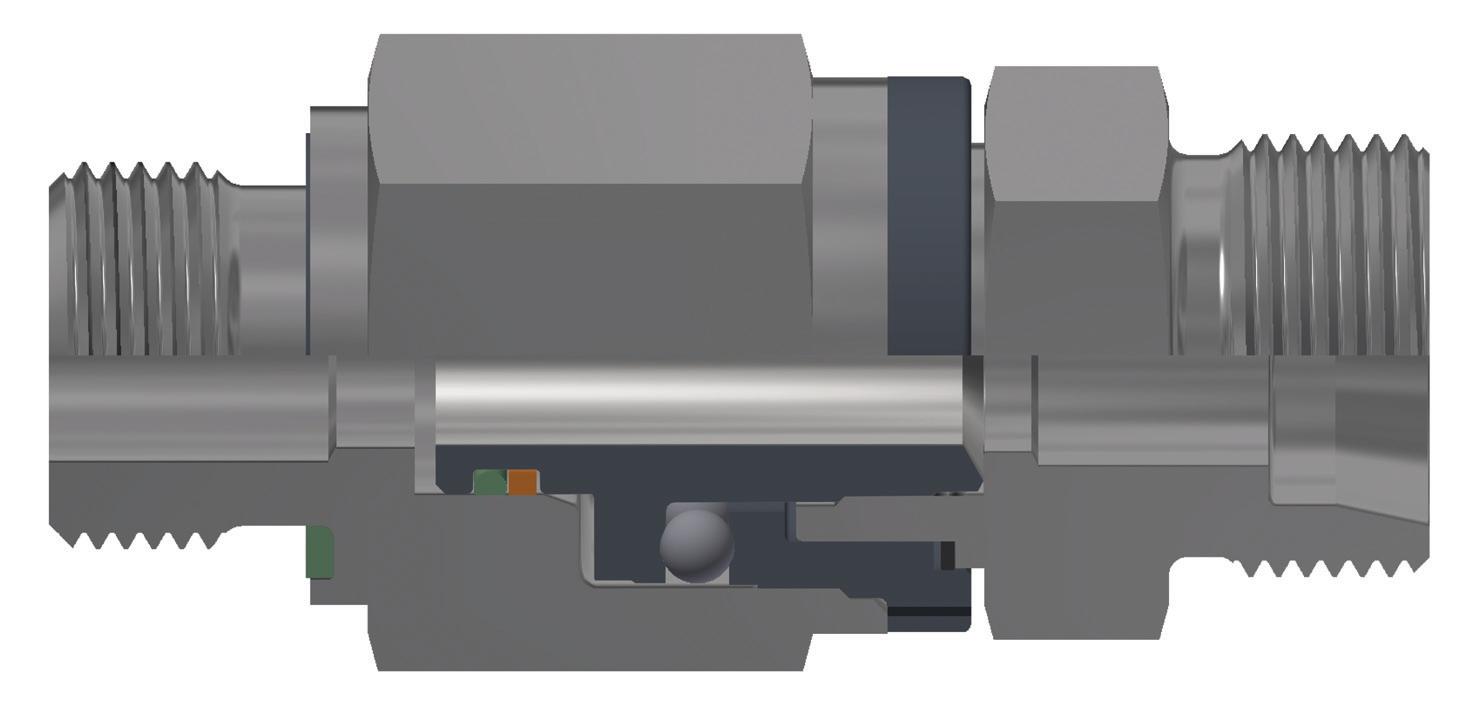

ED-Dichtung
Dichtring
Oberteil Laufring
Unterteil Drehzapfen
Stützring
Kugellager
Staubdichtung
Wichtige Fakten
Neues Dichtungskonzept (Einbaumaße unverändert)
Betriebsdruck bis 420 bar PN
Merkmale
Temperaturbereich: -40°C bis +95°C
Größe 06 - 38 // DN 04 - 26
24° DIN Portfolio - SAE auf Anfrage
Verbesserte Korrosionsbeständigkeit
Verbesserte Medienbeständigkeit
KundenNutzen
Vermeidung von Torsion
Vermeidung von engen Biegeradien für Schläuche
Längere Lebensdauer des Hydrauliksystems
Vermeidung von Ausfallzeiten
Mehr Flexibilität bei der Auslegung des Hydrauliksystems
Anwendung
Mobilhydraulik
Maschinenbau
Wartung und Reparatur
Industrielle Ausrüstung
Oder generell überall dort, wo eine Schlauchleitung eingesetzt werden muss, die mit einem drehenden Maschinenteil verbunden ist
Anwendungen

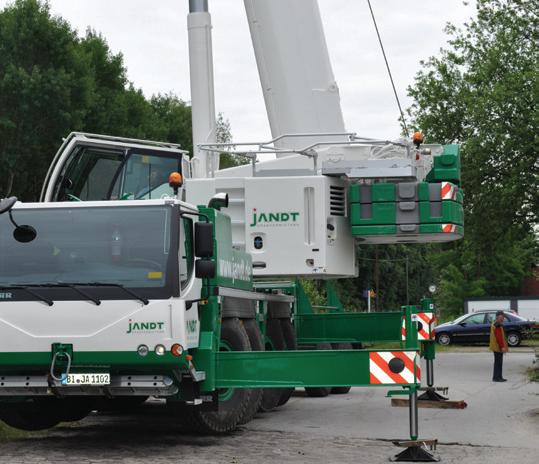

Mobilkrane
Züge
z.B. am Übergang vom Drehgestell zum Waggon
z.B. am Ausleger von Mobil- oder Hafenkrane

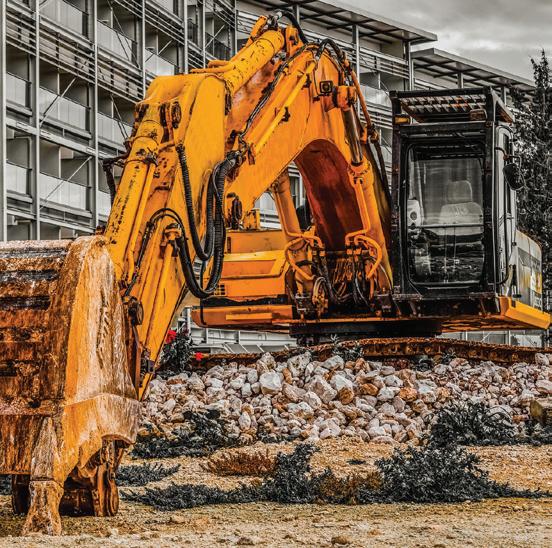

Baumaschinen
z.B. zur Verbindung von Fahrantrieb und Ventilblock oder für drehbare oder schwenkbare Fahrersitze

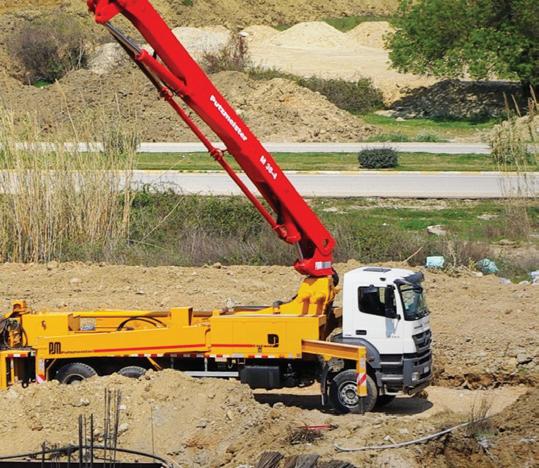

LKWs
z.B. für Baufahrzeuge an der Kransäule am Übergang zum Ladekran
Landwirtschaft

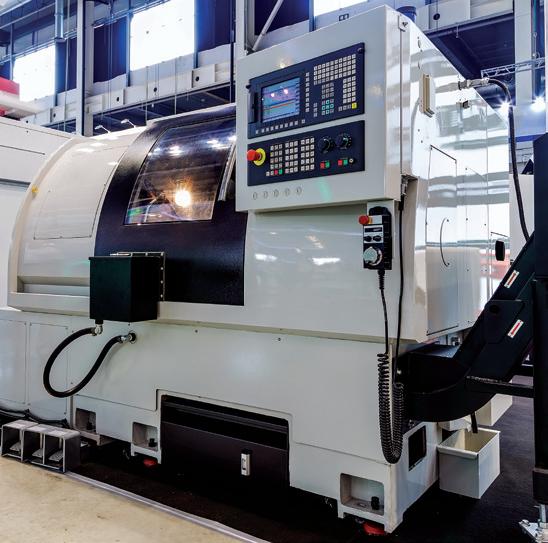

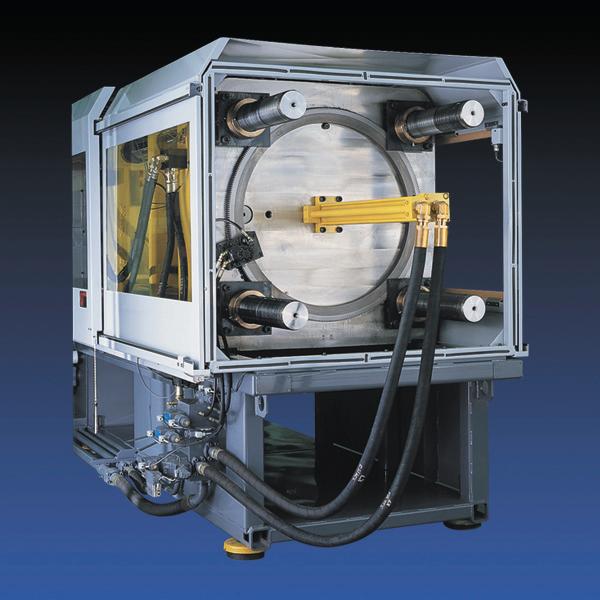

Werkzeugmaschinen
z.B. am Fräskopf oder an der Frässpindel oder am Korbwechsler zum Werkzeugwechsel

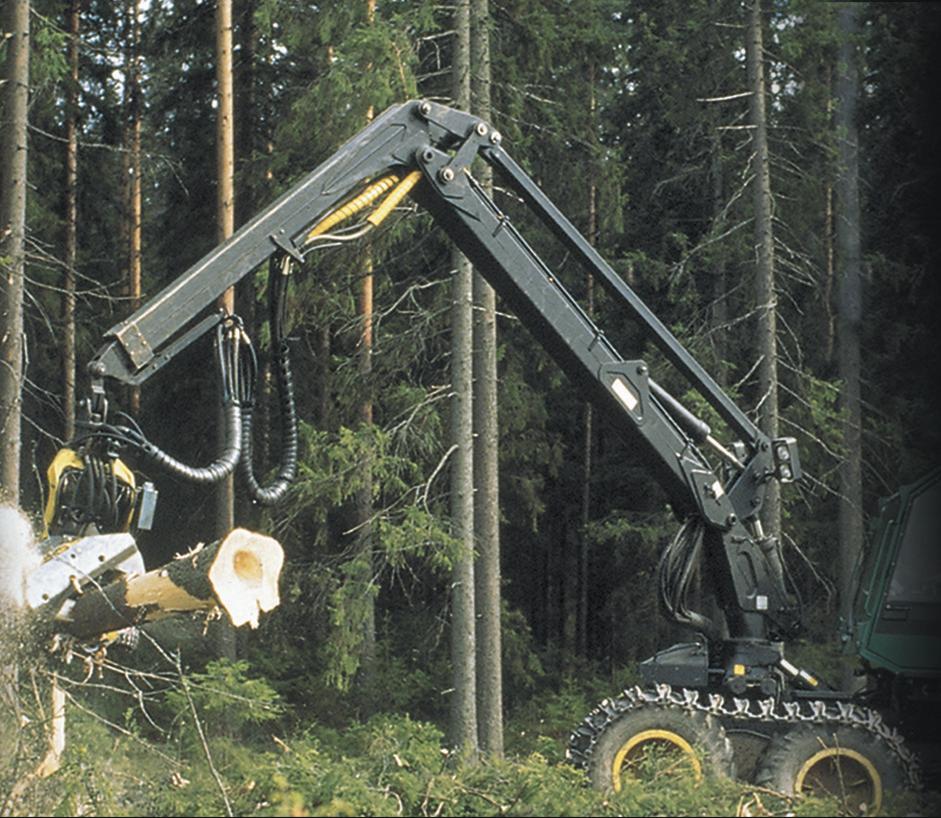

z.B. am Ausleger oder Kopf für mobile Forst-Maschinen wie Harvester oder Skidder
wirtschaftForst-
Technisches Datenblatt
Anzahl der Umdrehungen und Anlaufmomente
Anwendung:
Verbinden eines Festpunktes mit einem rotierenden, schwingenden oder beweglichen Maschinenteil über Schläuche. Zur Vermeidung von Torsionen und zur Vermeidung von kleinen Schlauchradien.
Durchflussmedien:
Hydrauliköle und Schmierstoffe auf Mineralölbasis und für Hydraulikflüssigkeiten HETG und HEES. Auch für pneumatische Anwendungen und Gase geeignet. Nicht geeignet für korrosive und HFC-Flüssigkeiten.
Oberfläche: Cr(VI)-frei
Montageanleitung:
Die Lebensdauer einer Drehverschraubung hängt wesentlich von einer spannungsfreien Leitungsverbindung ab. Daher ist die direkte Verbindung mit Rohren zu vermeiden. Für den Anschluss von Schläuchen wir die Verwendung von Überwurfmuttern (DIN 3865) empfohlen. Wir empfehlen kurze, gerade Schlauchleitungen (freie Schlauchlänge ca. 5x Schlauchaußen-Ø). Dadurch werden Stöße, Vibrationen usw. absorbiert.
Durchflussrate
Empfohlene Durchflussmenge bis zu 8 m/s. Höherer Wert je nach Anwendung möglich.
Rohr AD Nominal Durchmesser DN mm Zulässige Anzahl der Umdrehungen (U/min.) für HD360-Drehverschraubungen bei einem Betriebsdruck von Anlaufdrehmoment bei 250 bar/Nm 25 bar64 bar100 bar160 bar250 bar350 bar420 bar 6 5.01.6008004002001509090max. 0.5 8 12 9.51.0006003001801209090max. 3.0 16 20 16.050025012060402020max. 3.5 25 30 26.030015010050201010max. 5.0 38

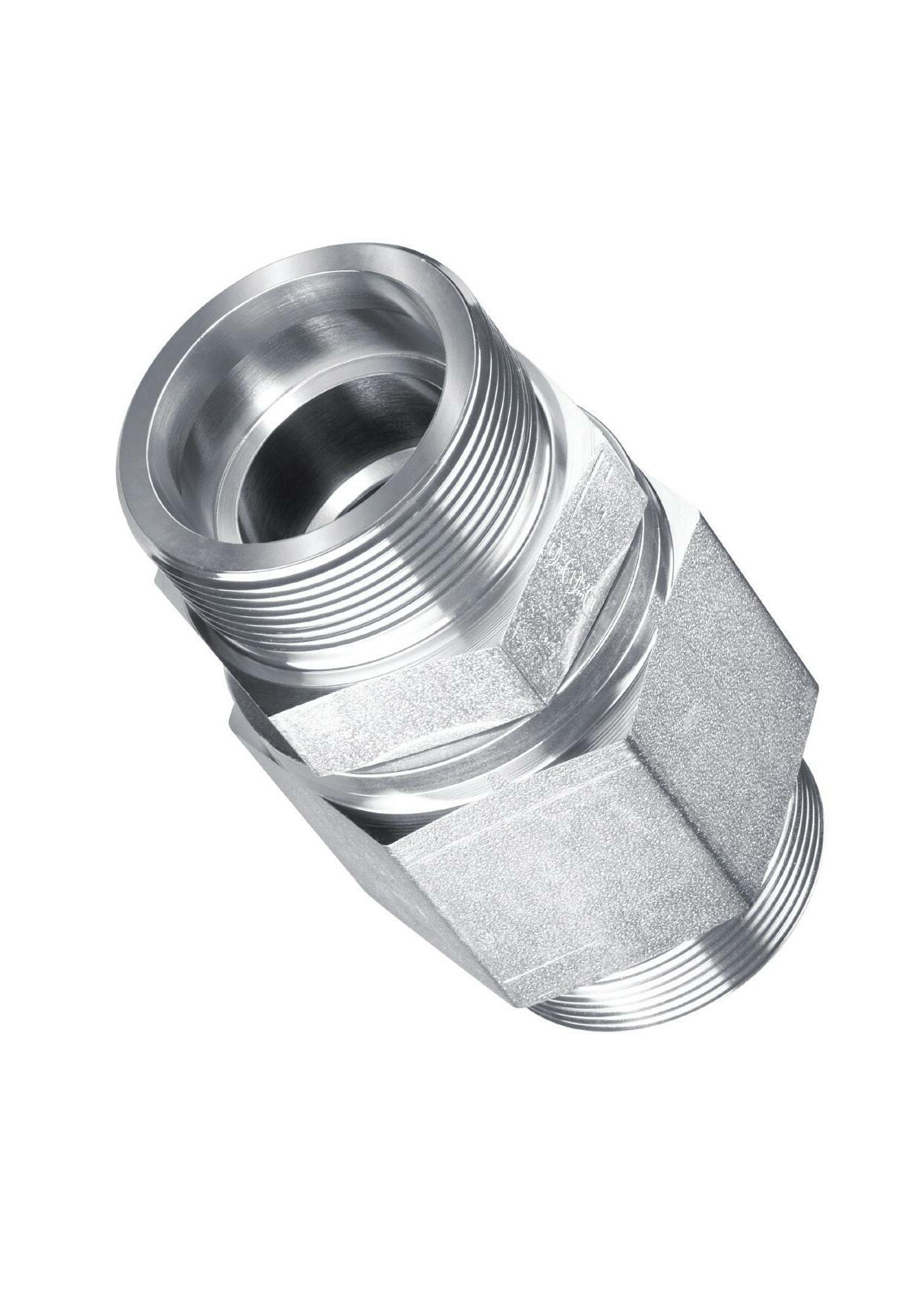

DG 101 Gerade Kugellager-Drehverschraubung
EO 24° Anschluss / EO 24° Anschluss
DG 102-R Gerade Einschraub Kugellager-Drehverschraubung
Zöll. Einschraubzapfen - ED (ISO 1179) / EO 24° Anschluss
D1
Gewicht PN DNL1L2L3S1S2S3g/1 St. Bestellzeichen bar 065.0614776221717113 DG101/06SHDOMDCF 420 085.0614776221719118 DG101/08SHDOMDCF 420 129.5725789302424258 DG101/12SHDOMDCF 420 169.5745793302730264 DG101/16SHDOMDCF 420 2016.09271114413636578 DG101/20SHDOMDCF 420 2516.09672120414146652 DG101/25SHDOMDCF 420 3026.0109821356046501321 DG101/30SHDOMDCF 420 3826.0104821436055601509 DG101/38SHDOMDCF 420
a
X2) Achse
D1 a Gewicht PN T1DND3L1L2L3L4S1S2S3g/1 St.Bestellzeichenbar 06G 1/4 A5.0194942.01257.0221717110 DG102/06SRHDOMDCF 420 08G 1/4 A5.0194942.01257.0221719116 DG102/08SRHDOMDCF 420 12G 3/8 A9.5246052.51269.0302424243 DG102/12SRHDOMDCF 420 16G 1/2 A9.5276051.51470.0302730256 DG102/16SRHDOMDCF 420 20G 3/4 A16.0327665.51687.5413636558 DG102/20SRHDOMDCF 420 25G 1A16.0407866.01890.5414146853 DG102/25SRHDOMDCF 420 30G 1 1/4 A26.0508975.520102.06046501312 DG102/30SRHDOMDCF 420 38G 1 1/2 A26.0559276.022107.06055601494 DG102/38SRHDOMDCF 420 X1)
Achse X2) Eolastic-Dichtung
DG 102-M Gerade Einschraub Kugellager-Drehverschraubung
Metr. Einschraubzapfen - ED (ISO 9974) / EO 24° Anschluss

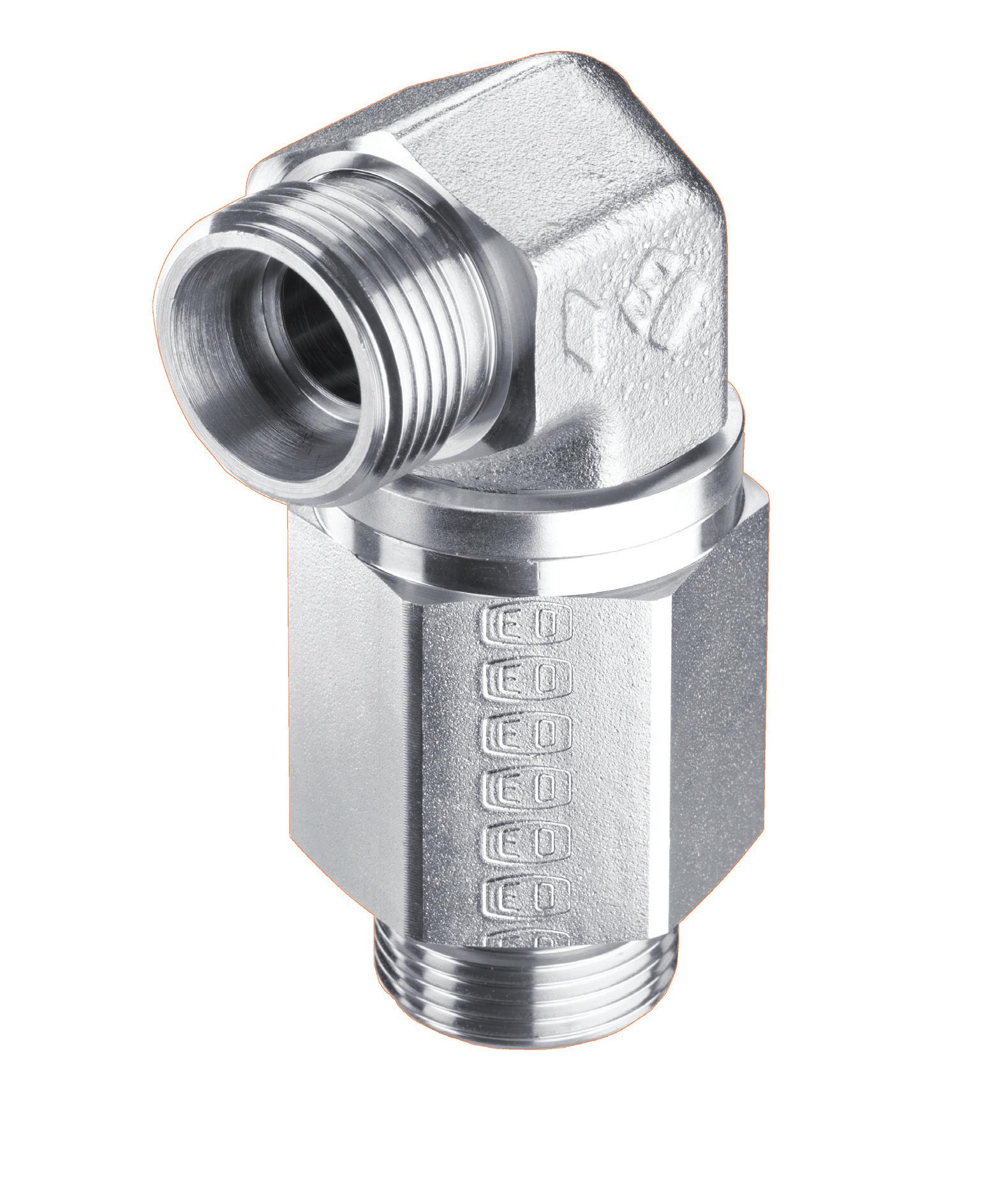

DG 103 Winkel Kugellager-Drehverschraubung
EO 24° Anschluss
EO 24° Anschluss D1 a Gewicht PN T1DND3L1L2L3L4S1S2S3g/1 St.Bestellzeichenbar 06M 14x1.55.0194942.01257.0221717110 DG102/06SMHDOMDCF 420 08M 14x1.55.0194942.01257.0221719116 DG102/08SMHDOMDCF 420 12M 18x1.59.5246052.51269.0302424243 DG102/12SMHDOMDCF 420 16M 22x1.59.5276051.51470.0302730256 DG102/16SMHDOMDCF 420 20M 27x2.016.0327665.51687.5413636558 DG102/20SMHDOMDCF 420 25M 33x2.016.0407866.01890.5414146853 DG102/25SMHDOMDCF 420 30M 42x2.026.0508975.520102.06046501312 DG102/30SMHDOMDCF 420 38M 48x2.026.0559276.022107.06055601494 DG102/38SMHDOMDCF 420
/
D1 a Gewicht PN DNL1L2L3L4L5L6S1S2S3g/1 St.Bestellzeichenbar 065.051.559.02316.044.516.0221717134 DG103/06SHDOMDCF 420 085.051.559.02417.044.517.0221719141 DG103/08SHDOMDCF 420 129.563.072.02921.555.521.5302224296 DG103/12SHDOMDCF 420 169.563.073.03324.554.524.5302230298 DG103/16SHDOMDCF 420 2016.083.094.53726.572.526.5413636772 DG103/20SHDOMDCF 420 2516.083.095.54230.071.030.0413646803 DG103/25SHDOMDCF 420 3026.0102.5116.04935.589.035.56050501722 DG103/30SHDOMDCF 420 3826.0102.5117.05741.086.541.06050601931 DG103/38SHDOMDCF 420 X1) Achse
X1) Achse X2) Eolastic Dichtung
DG 104-R Winkel Einschraub Kugellager-Drehverschraubung
Zöll. Einschraubzapfen - ED (ISO 1179) / EO 24° Anschluss
DG 104-M Winkel Einschraub
Kugellager-Drehverschraubung
Metr. Einschraubzapfen - ED (ISO 9974) / EO 24° Anschluss
D1
aGewicht PN T1DND3L1L2L3L4L6S1S2S3g/1 St.Bestellzeichenbar 06G 1/4 A5.0192316.039.51231221717131 DG104/06SRHDOMDCF 420 08G 1/4 A5.0192417.039.51232221719135 DG104/08SRHDOMDCF 420 12G 3/8 A9.5222921.551.01238302224284 DG104/12SRHDOMDCF 420 16G 1/2 A9.5273324.549.01443302230284 DG104/16SRHDOMDCF 420 20G 3/4 A16.0323726.567.01648413636752 DG104/20SRHDOMDCF 420 25G 1 A16.0404230.065.01854413646789 DG104/25SRHDOMDCF 420 30G 1 1/4 A26.0504935.582.520626050501713 DG104/30SRHDOMDCF 420 38G 1 1/2 A26.0555741.080.522726050601915 DG104/38SRHDOMDCF 420
D1 a Gewicht PN T1DND3L1L2L3L4L6S1S2S3g/1 St.Bestellzeichenbar 06M 14x1.55.0192316.039.51231221717132 DG104/06SMHDOMDCF 420 08M 14x1.55.0192417.039.51232221719136 DG104/08SMHDOMDCF 420 12M 18x1.59.5222921.551.01238302224286 DG104/12SMHDOMDCF 420 16M 22x1.59.5273324.549.01443302230287 DG104/16SMHDOMDCF 420 20M 27x2.016.0323726.567.01648413636752 DG104/20SMHDOMDCF 420 25M 33x2.016.0404230.065.01854413646788 DG104/25SMHDOMDCF 420 30M 42x2.026.0504935.582.520626050501717 DG104/30SMHDOMDCF 420 38M 48x2.026.0555741.080.522726050601913 DG104/38SMHDOMDCF 420 X1)
Eolastic-Dichtung
X1) Achse X2) Eolastic -Dichtung
Achse X2)
DG 105 Doppelwinkel Einschraub Kugellager-Drehverschraubung
EO 24° Anschluss / EO 24° Anschluss
DG 106-R Doppelwinkel Einschraub Kugellager-Drehverschraubung
Zöll. Einschraubzapfen - ED (ISO 1179) / EO 24° Anschluss
(Um die Einschraubachse einstellbar, bestehend aus DG105 + EGE)
D1
Gewicht PN DNL1L2L3L4L5L6L7L8L9S1S2S3g/1 St.Bestellzeichenbar 129.539.526.54321.5388153.02422242950.5384 DG105/12SHDOMDCF 420 169.539.525.54424.5438753.03022243352.5377 DG105/16SHDOMDCF 420 2016.056.539.56126.54810976.03636323771.51015 DG105/20SHDOMDCF 420 2516.056.538.06230.05411676.04636324274.01034 DG105/25SHDOMDCF 420 3026.065.044.57135.56213392.55050504984.52344 DG105/30SHDOMDCF 420 3826.065.042.07341.07214592.56050505789.02485 DG105/38SHDOMDCF 420
a
D1 a Gewicht PN T1DND3L1L2L3L5L6L7S1S2S3S4g/1 St.Bestellzeichenbar 12G 3/8 A9.5243426.553.01255.59924222422484 DG106/12SRHDOMDCF 420 16G 1/2 A9.5273425.553.01461.510524243027547 DG106/16SRHDOMDCF 420 20G 3/4 A16.0325039.576.01669.5131363236321288 DG106/20SRHDOMDCF 420 25G 1 A16.0405038.076.01878.0140363246411528 DG106/25SRHDOMDCF 420 30G 1 1/4 A26.0505844.592.52086.5158505050503004 DG106/30SRHDOMDCF 420 38G 1 1/2 A26.0555842.092.522101.0174505060553419 DG106/38SRHDOMDCF 420
X1) Achse
X1) Achse X2) Eolastic-Dichtung
DG 106-M Doppelwinkel Einschraub Kugellager-Drehverschraubung
Metr. Einschraubzapfen - ED (ISO 9974) / EO 24° Anschluss (Um die Einschraubachse einstellbar, bestehend aus DG105 + EGE)
D1
Gewicht PN T1DND3L1L2L3L5L6L7S1S2S3S4g/1 St.Bestellzeichenbar 12M 18x1.59.5243426.553.01255.59924222422495 DG106/12SMHDOMDCF 420 16M 22x1.59.5273425.553.01461.510524243027551 DG106/16SMHDOMDCF 420 20M 27x2.016.0325039.576.01669.5131363236321289 DG106/20SMHDOMDCF 420 25M 33x2.016.0405038.076.01878.0140363246411532 DG106/25SMHDOMDCF 420 30M 42x2.026.0505844.592.52086.5158505050503007 DG106/30SMHDOMDCF 420 38M 48x2.026.0555842.092.522101.0174505060553441 DG106/38SMHDOMDCF 420 X1) Achse X2) Eolastic-Dichtung
Kugellager-Drehverschraubung EO 24° Anschluss / EO 24° Anschluss X1) Achse D1 a Gewicht PN DNT1L1L2L3L4L5L6S1S2S3S4g/1 St.Bestellzeichenbar 065.0M 14x1.52316.04942.0058722171917134 DG107/06SHDOMDCF 420 085.0M 16x1.52316.04942.0058722172219143 DG107/08SHDOMDCF 420 129.5M 20x1.52315.56052.50510030242724291 DG107/12SHDOMDCF 420 169.5M 24x1.52617.56051.50510530273230328 DG107/16SHDOMDCF 420 2016.0M 30x2.03928.57665.51513741364136710 DG107/20SHDOMDCF 420 2516.0M 36x2.04230.07866.01514441414646847 DG107/25SHDOMDCF 420 3026.0M 42x2.04430.58975.515159604650501533 DG107/30SHDOMDCF 420 3826.0M 52x2.04731.09276.015168605565601930 DG107/38SHDOMDCF 420
a
DG 107 Gerade Schott
DG 108 Winkel Schott Kugellager-Drehverschraubung
EO 24° Anschluss / EO 24° Anschluss
X1) Achse
DG 208-R Doppelwinkel Kugellager-Drehverschraubung
Zöll. Einschraubzapfen - ED (ISO 1179) / EO 24° Anschluss
D1
Gewicht PN DNT1L1L2L3L4L5L6L7L8S1S2S3S4g/1 St.Bestellzeichenbar 065.0M 14x1.52316.02316.00539.53170.022171917154 DG108/06SHDOMDCF 420 085.0M 16x1.52316.02317.00539.53270.022172219166 DG108/08SHDOMDCF 420 129.5M 20x1.52315.52921.50551.03883.030222724333 DG108/12SHDOMDCF 420 169.5M 24x1.52617.53324.50549.04385.030223230354 DG108/16SHDOMDCF 420 2016.0M 30x2.03928.53726.51567.048117.541364136904 DG108/20SHDOMDCF 420 2516.0M 36x2.04230.04230.01565.054119.541364645999 DG108/25SHDOMDCF 420 3026.0M 42x2.04430.54935.51582.562140.0605050501935 DG108/30SHDOMDCF 420 3826.0M 52x2.04731.05741.01580.572142.0605065602351 DG108/38SHDOMDCF 420
a
D1 a PN T1DNL1L2L3L4L5L6L7S1S2S3S4Bestellzeichenbar 12G 3/8 A0861.854.339.839.81252.570.324242424 DG208/12SRHDOMDCF 420 16G 1/2 A1264.556.539.839.81453.073.527242730 DG208/16SRHDOMDCF 420 20G 3/4 A1684.574.556.556.51671.595.536323636 DG208/20SRHDOMDCF 420 25G 1 A1689.577.556.556.51874.5100.541324146 DG208/25SRHDOMDCF 420 38G 1 1/2 A32104.088.065.365.32285.3121.555505560 DG208/38SRHDOMDCF 420 A1) Achse A2) Achse X) Eolastic-Dichtung
