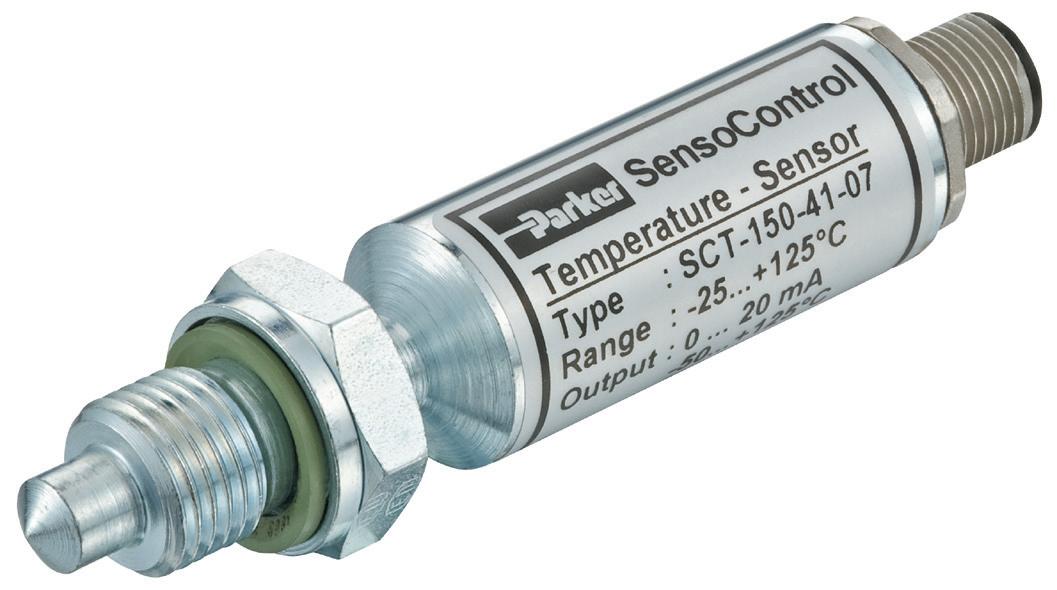

Temperatursensor SCT-150
Gerätemerkmale
Druckfest bis 630 bar
Kompakte Bauform
Robustes Stahlgehäuse
Einfache Montage
-25 °C bis +100 °C
Kompakte Bauform und hohe Druckfestigkeit sind die Merkmale des elektronischen Temperatursensors SCT.
Soll die Temperatur bei höheren Drücken gemessen werden und sind kompakte Bauformen erforderlich, dann kommt der SCT zum Einsatz.
Durch die Druckfestigkeit bis 630 bar ist der Temperatursensor SCT auf die Belange der hydraulischen Anwendungen abgestimmt.
Mit ihm werden präzise und schnelle Temperaturmessungen durchgeführt.
Die Temperatursensoren der Serie SCT sind kompatibel zu den Einbaumessgeräten SCE. Somit kann neben dem hydraulischen Druck ebenso die Medientemperatur gemessen, kontrolliert und ausgewertet werden.
Anwendungsbeispiele
Prüfstände
Prozesstechnik
Förder- & Hebetechnik
Maschinenbau
pneumatischer Anlagenbau
hydraulischer Anlagenbau
Temperatursensor SCT-150
Technische Daten
Eingang
Messbereich -25...+100 °C
Genauigkeit <± 7 K
Ansprechzeit τ0,9 = 13,5
Ausgang
OutputT / (skalieren für output!)0...20 mA = -50...+125 °C
Bürde ≤250 Ω
Prozessanschluss
G1/4A ED oder M10x1
Abdichtung FKM
Gehäuse Stahl C15K/CF
Betriebsdruck Pn 630 bar
Medienberührende TeileStahl C15K/CF, FKM
Umgebungsbedingungen
Versorgungsspannung V+ +11…+24 VDC
Stromaufnahme <30 mA
Umgebungstemperaturbereich-20…+70 °C
Fluid-Temperaturbereich-25…+125 °C
Lagertemperatur -25…+80 °C
Elektrischer AnschlussM12x1
Schutzart IP67

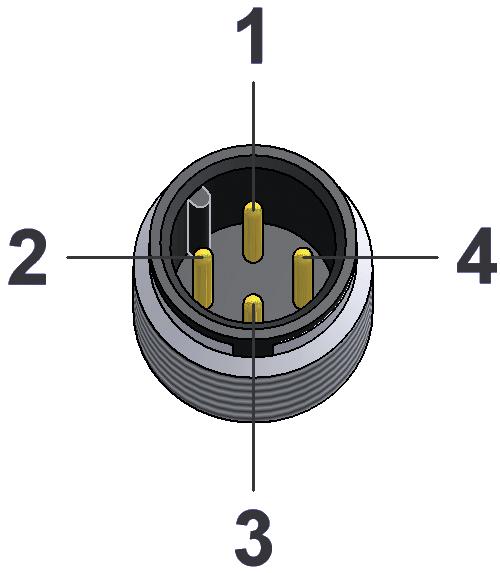

Anschlussbelegung KabelBelegung 1V+ 2T-Signal 30 V / GND 4n.c.*
* n.c. = do not connect / nicht anschließen
Bestellzeichen
Temperatursensor G1/4 SCT-150-41-07
Temperatursensor M10x1 SCT-150-14-07

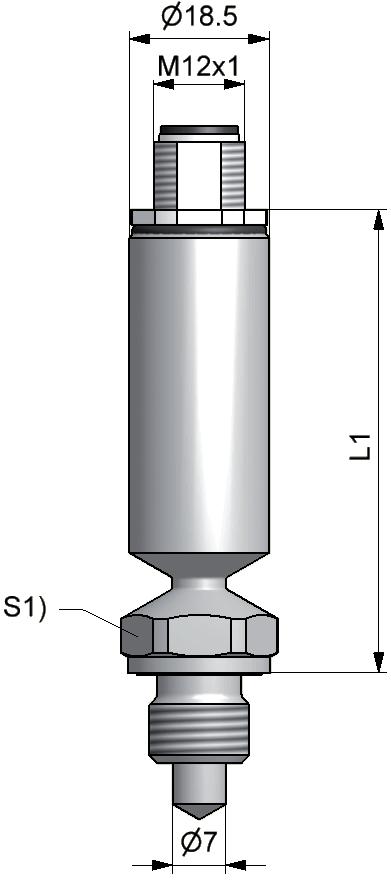

SCT-150-xx-07
Rundstecker M12x1; 4-polig
S1) = 19

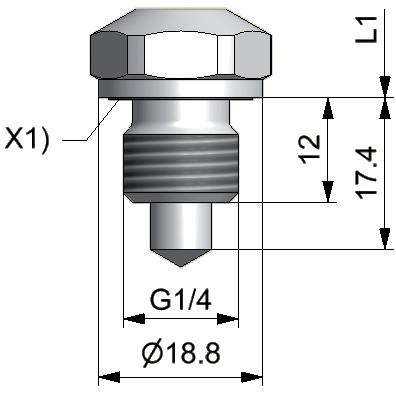

SCT-150-41-07
G1/4A ED
L1) = 61 X1) = ED-Dichtung

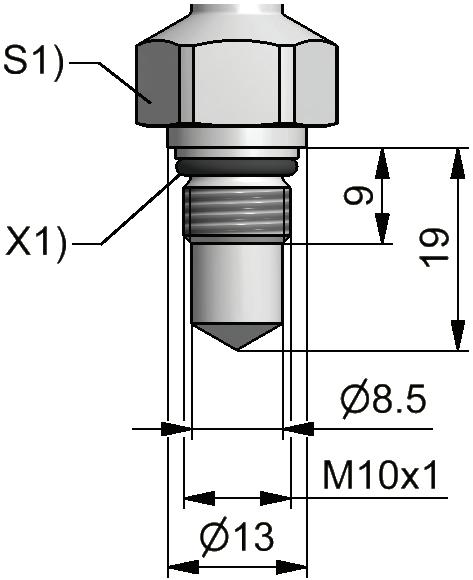

SCT-150-14-07
M10x1
X1) = O-Ring
